bro i fremo

Hej.

på mit hjemme anlæg, skal der være en bro, forbi en dør, så den kan flyttes.

jeg har tænkt mig at bygge den i Fremo standart, så jeg der ud over, vil lave 2 moduler, så jeg har 3 ialt, og kan tag dem med til Fremo træf.

de 2 ende moduler, vil ikke være en del af banen, men selve broen er, og den vil måle 97 cm, og den vil nok kun være støttet af selve banen, og de 2 moduler.

er der nogen som har et forslag til sådan et lille projekt? Cool

__________________

WWW.ets.acnshop.eu

DCC på Tillig Elite, mest Danske toge, men alt der
har kørt i DK er velkommen, gerne MY´er og MZ´er
og ME`er....

Intellibox Games on Track

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.296

PB

Hej!

jeg har lavet en 2 sporet bro til nogenlunde samme formål som dit.

jeg gjorde et par betragtninger omkring broens egenskaber, da den skal være flytbar:

- den skal være solid

- der må ikke være en masse sårbare detaljer uden på broen

- den skal styres præcist ved påsætning

- alle forbindelser skal kobles automatisk.

Det resulterede i følgend konklusioner:

-en "betonbro" - aktuelt lavet i træ

- en bue/gitterkonstruktion for god styrke og stabilitet

- styres af et subD stik i hver ende, der samtidig sikrer de elektriske forbindelser

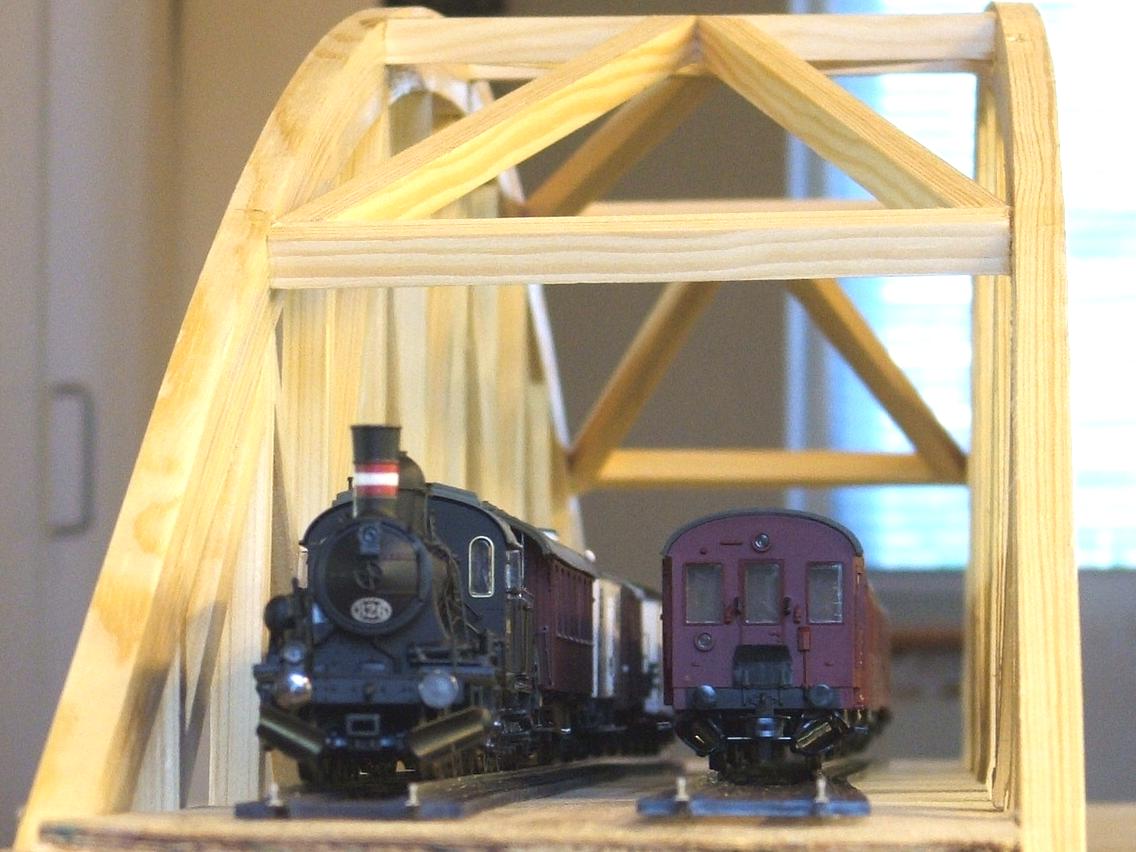

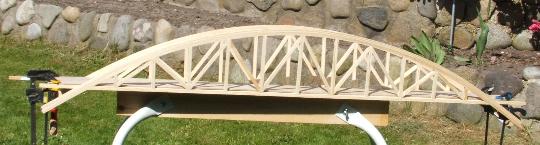

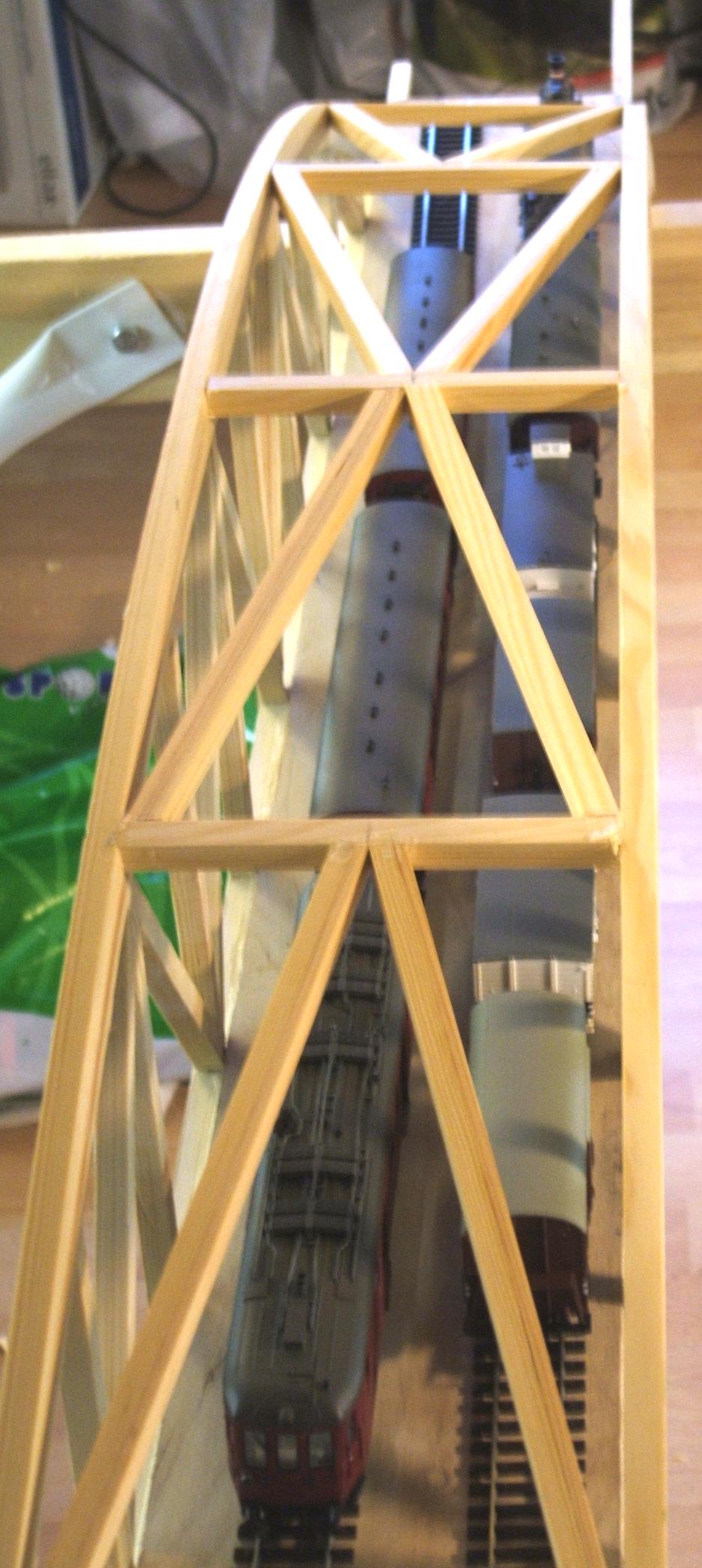

Jeg har vedheftet et par billeder før den blev malet etc.

Gert

008 beaqrbejdet

side small 1

016 bearbejdet

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 1 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.050

PB

Frikke

Din bro er flot og giver tanker til mine broer også

Ser ud til at den er udskåret af krydsfiner lister / er det 8 mm

Hvad er halvbuen lavet af / Bøjet eller udskåret ?

__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra danske producenter ).

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.296

PB

Hej

Den er lavet af lister med kvadratsk tværsnit på 9 mm. Buen er limet op af 2 lister. Listerne er købt i det lokale byggemarked. Kørebanen er en strimmel krydsfiner.

Der er jo mange udgaver af sådan en bro - buerne kan også limes op af krydsfiner eller tyndere lister - det er kun fantasien der bestemmer. Hele broen er malet betongrå.

Min inspirationskilde var Aggersundbroen. Og det er ikek specielt svært at bygge broer på den måde.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


HNE3003

sælger

Indlæg: 444

PB  Hjemmeside

"Gert Frikke" skrev:
Hej Den er lavet af lister med kvadratsk tværsnit på 9 mm. Buen er limet op af 2 lister. Listerne er købt i det lokale byggemarked. Kørebanen er en strimmel krydsfiner. Der er jo mange udgaver af sådan en bro - buerne kan også limes op af krydsfiner eller tyndere lister - det er kun fantasien der bestemmer. Hele broen er malet betongrå.Min inspirationskilde var Aggersundbroen. Og det er ikek specielt svært at bygge broer på den måde.Gert

det ser super godt ud, sådan noget som det er også min plan, eller måske med buen under broen...

er det Fremo afstand mellem dine skinner, syntes det ser ud til at afstanden er for stor?

__________________

WWW.ets.acnshop.eu

DCC på Tillig Elite, mest Danske toge, men alt der
har kørt i DK er velkommen, gerne MY´er og MZ´er
og ME`er....

Intellibox Games on Track

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.296

PB

Hej!

Skinnerne på billedet er bare et par længder flexskinner der er lagt ind på broen i forbidelse med fotograferingen - så afstanden kan du ikke regne med som reference for noget som helst - du får kun en ide om størrelsen af broen.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


HNE3003

sælger

Indlæg: 444

PB  Hjemmeside

"Gert Frikke" skrev:
Hej!Skinnerne på billedet er bare et par længder flexskinner der er lagt ind på broen i forbidelse med fotograferingen - så afstanden kan du ikke regne med som reference for noget som helst - du får kun en ide om størrelsen af broen.Gert

nå okay, ja for det så lidt forkert ud. er det noget du har en lille arbejds tegning til? så kunne det da være meget sjovt at se. Cool

__________________

WWW.ets.acnshop.eu

DCC på Tillig Elite, mest Danske toge, men alt der
har kørt i DK er velkommen, gerne MY´er og MZ´er
og ME`er....

Intellibox Games on Track

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.296

PB

Hej!

jeg lavede en skitse til opbygningen af siderne - og siderne blev bygget på skitsen. Den tog noget skade af udflydende lim, så den eksisterer ikke længere.

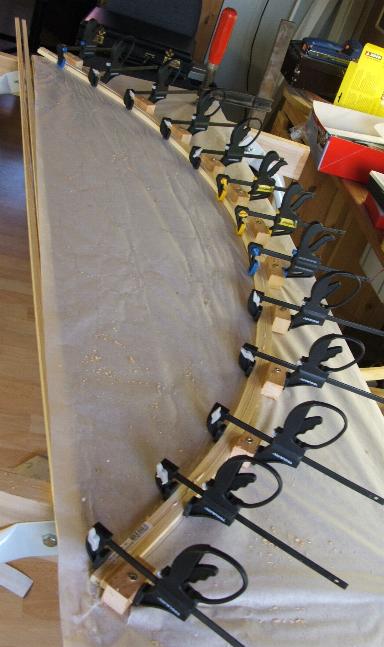

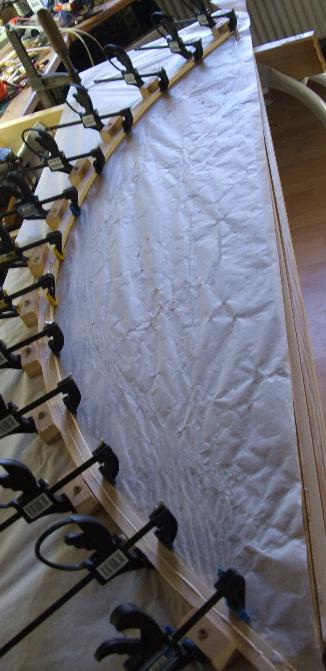

Jeg har vedheftet et par billeder, der hviser hvordan buerne blev limet op.

Håber at de kan hjælpe lidt på vej.

Gert

billede 3 small

billede 2 small

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 1 kan lide
Top


HNE3003

sælger

Indlæg: 444

PB  Hjemmeside

"Gert Frikke" skrev:
Hej!jeg lavede en skitse til opbygningen af siderne - og siderne blev bygget på skitsen. Den tog noget skade af udflydende lim, så den eksisterer ikke længere.Jeg har vedheftet et par billeder, der hviser hvordan buerne blev limet op.Håber at de kan hjælpe lidt på vej.Gert

ja okay, som jeg ser det, har du lavet nogle klosser, som du spænder det fast på?

er det bare lavet i krydsfiner? altså 2 stk a 9 mm limet sammen til 1? har du haft det i vand, så det ikke knækker eller er det ikke nødvendigt? Laughing out loud

__________________

WWW.ets.acnshop.eu

DCC på Tillig Elite, mest Danske toge, men alt der
har kørt i DK er velkommen, gerne MY´er og MZ´er
og ME`er....

Intellibox Games on Track

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.296

PB

Hej!

Det er 2stk 9 mm lister - og de har ikke været i vand. Det vil dog være lettere at bøje dem hvis de er våde. I så fald vil jeg lade den sidde i formen -ja bestående af et antal klodser - og lade dem tørre i faconen - og så lime dem. Limen arbejder ikke så godt med vådt træ - i hvert fald ikke den almindelige hvide trælim.

Du kan med fordel lime buerne op af tyndere strimler af tyndt krydsfiner i stedet for listerne - det er også lettere, for de stritter ikke så meget imod.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


HNE3003

sælger

Indlæg: 444

PB  Hjemmeside

"Gert Frikke" skrev:
Hej!Det er 2stk 9 mm lister - og de har ikke været i vand. Det vil dog være lettere at bøje dem hvis de er våde. I så fald vil jeg lade den sidde i formen -ja bestående af et antal klodser - og lade dem tørre i faconen - og så lime dem. Limen arbejder ikke så godt med vådt træ - i hvert fald ikke den almindelige hvide trælim.Du kan med fordel lime buerne op af tyndere strimler af tyndt krydsfiner i stedet for listerne - det er også lettere, for de stritter ikke så meget imod.Gert

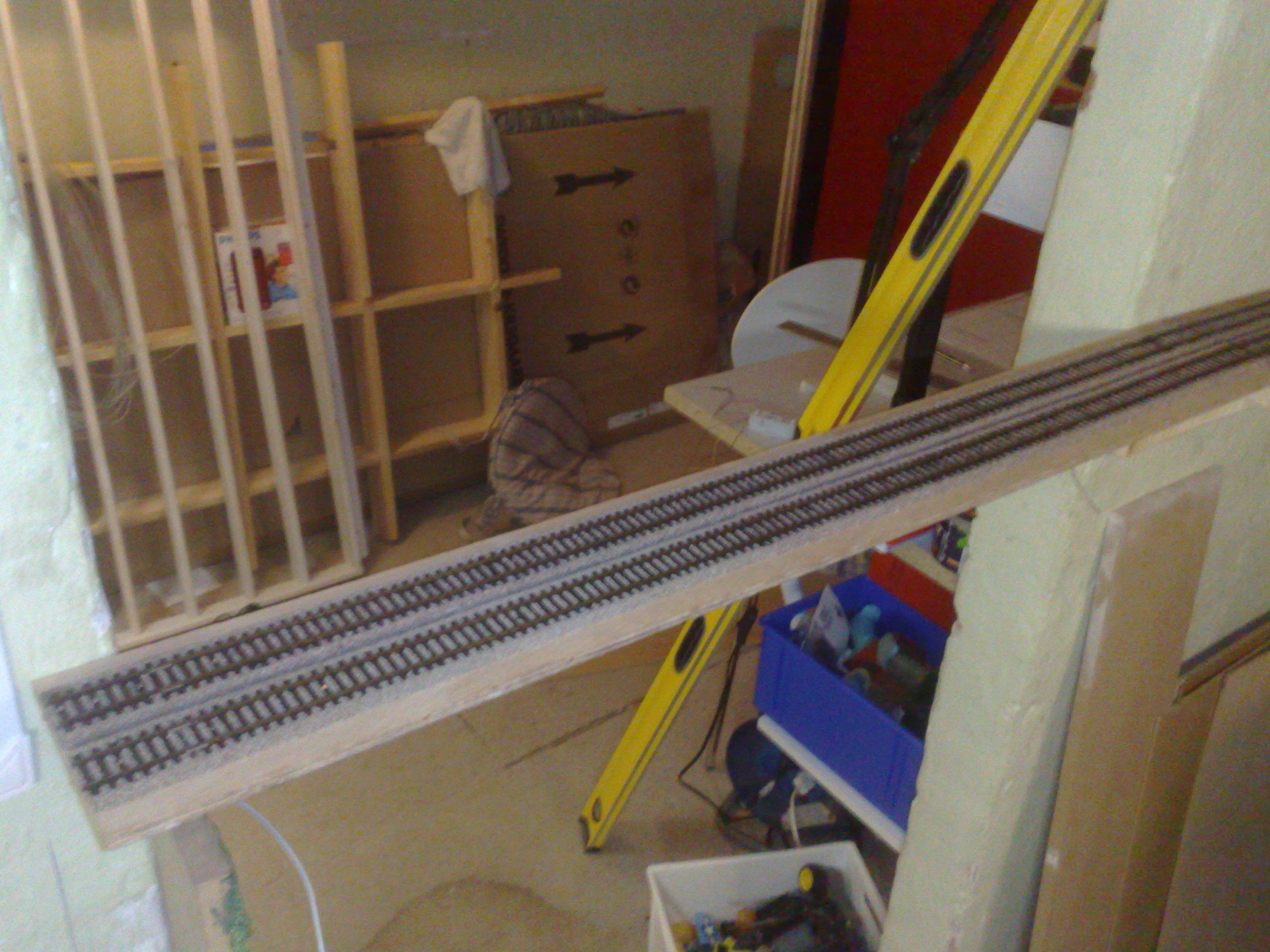

ja det vil jeg prøve, du kan lige se et lille billede af det hul jeg skal køre over... Cool

97 cm og skinner er lagt i Fremo mål, altså med en afstand på 4,6 cm, men det er kun på broen, for det er Tillig Elite og det hedder 5,9 og det ser også pænere ud, hvis du spørg mig.. Tongue

16052011964

__________________

WWW.ets.acnshop.eu

DCC på Tillig Elite, mest Danske toge, men alt der
har kørt i DK er velkommen, gerne MY´er og MZ´er
og ME`er....

Intellibox Games on Track

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.296

PB

Hej!

Tillig elite - ja de er fine.

God fornøjelse med projektet.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


HNE3003

sælger

Indlæg: 444

PB  Hjemmeside

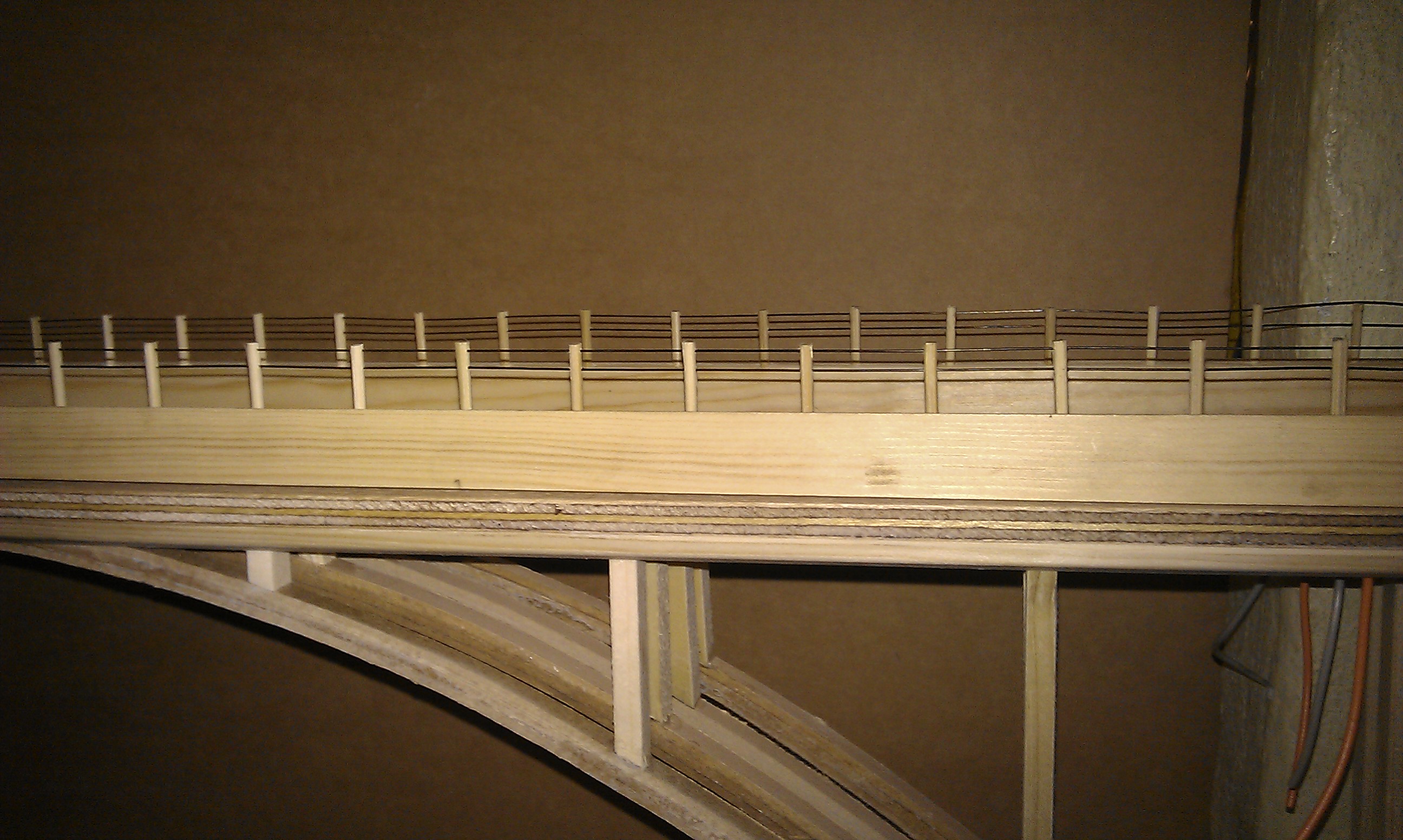

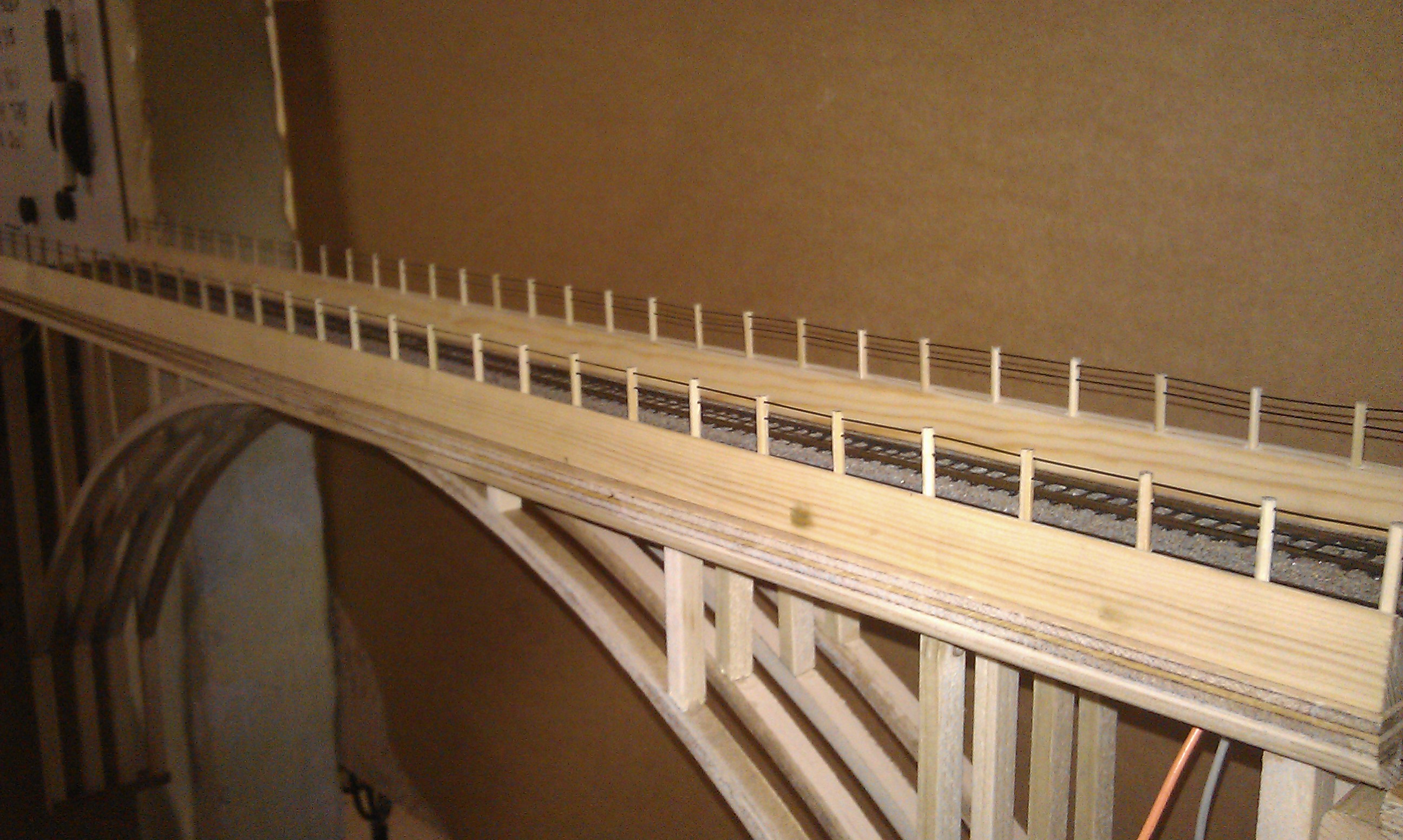

Ja så kom der da noget frem, som minder om en bro, den skal jo lige spartels og males, men så håber jeg også den kan bruges. Skriv Hva du syntes om den, så jeg ved om det er okay, eller helt galt... Cool

IMAG0045

IMAG0046

__________________

WWW.ets.acnshop.eu

DCC på Tillig Elite, mest Danske toge, men alt der
har kørt i DK er velkommen, gerne MY´er og MZ´er
og ME`er....

Intellibox Games on Track

Like 1 kan lide
Top


Gert Frikke

Indlæg: 2.296

PB

Hej!

Ser spændende ud. Har du husket at bruge rigtig endetræslim til fastgørelsen af de lodrette pinde?

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


HNE3003

sælger

Indlæg: 444

PB  Hjemmeside

"Gert Frikke" skrev:
Hej!Ser spændende ud. Har du husket at bruge rigtig endetræslim til fastgørelsen af de lodrette pinde?Gert

Hmm... Det må blive et nej, det har jeg aldrig hørt om. Men de er sat fast med små søm, så jeg håber de bliver hvor de skal.. Hihi

__________________

WWW.ets.acnshop.eu

DCC på Tillig Elite, mest Danske toge, men alt der
har kørt i DK er velkommen, gerne MY´er og MZ´er
og ME`er....

Intellibox Games on Track

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.296

PB

OK - jamen det går nok.

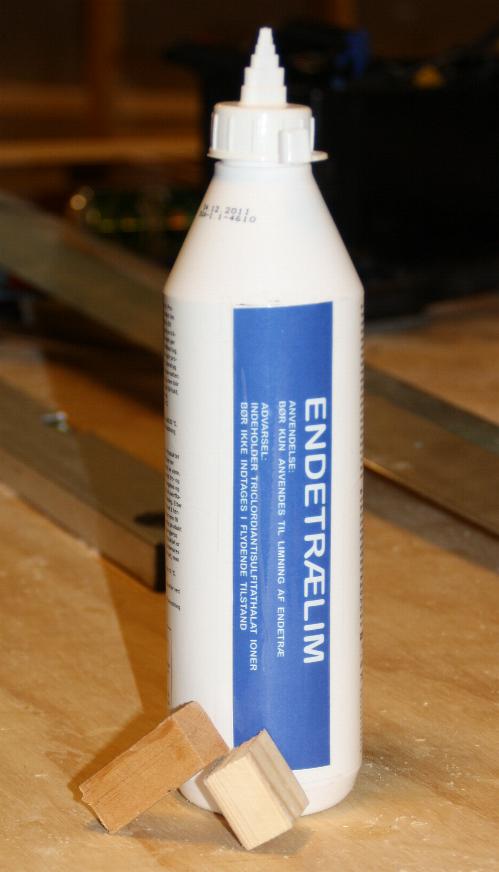

Så du kender ikek til endetræslim?

Se billedet!

Hyg dig

Gert

004 small

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


HNE3003

sælger

Indlæg: 444

PB  Hjemmeside

"Gert Frikke" skrev:
OK - jamen det går nok.Så du kender ikek til endetræslim?Se billedet!Hyg digGert

Nej det gør jeg ikke, men kan jo se på dit billede, at det findes.. hihi

__________________

WWW.ets.acnshop.eu

DCC på Tillig Elite, mest Danske toge, men alt der
har kørt i DK er velkommen, gerne MY´er og MZ´er
og ME`er....

Intellibox Games on Track

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.296

PB

Hej!

Ja det var en joke i klubben - og at vi skulle have en til at dumme sig i et byggemarked.

Et af vore medlemmer havde været ude og købe lim, han frembragte så denne mesterlige modifikation af limflasken.

Det har vi moret os rigtig meget over - nu kan alle i andre grine lidt med.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


erikolsen1954

maskiningeniør

Ishøj

Indlæg: 377

PB  Hjemmeside

"Gert Frikke" skrev:
Det har vi moret os rigtig meget over - nu kan alle i andre grine lidt med.

Jeg kender til en del "practical jokes" af den der værkstedshumor-type, men jeg har aldrig syntes det var særligt sjovt. Det går i sin enkelhed kun ud på at den erfarne hævder sig overfor nybegynderen, faren er at man skræmmer nybegynderen væk.

Det synes jeg ikke I kan være bekendt.

__________________

Venlig hilsen
Erik Olsen
http://www.modelbaneteknik.dk/

Like 0 kan lide
Top


bl

Pensionist

Greve

Indlæg: 1.803

PB

"erikolsen1954" skrev:
"Gert Frikke" skrev:
Det har vi moret os rigtig meget over - nu kan alle i andre grine lidt med.
Jeg kender til en del "practical jokes" af den der værkstedshumor-type, men jeg har aldrig syntes det var særligt sjovt. Det går i sin enkelhed kun ud på at den erfarne hævder sig overfor nybegynderen, faren er at man skræmmer nybegynderen væk.Det synes jeg ikke I kan være bekendt.

Sikke noget pjat! Hvem har ikke prøvet at blive sendt af sted efter pløkfedt, rugbrødsforlænger, røgvender etc. etc. Og for ikke at tale om TV-serier, film, private og arbejdssammenhænge, hvor vi holder af at se andre blive gjort til grin. Det er jo som regel i al gemytlighed. Og det behøver da ikke altid at være den erfarne, der narrer den uerfarne.

__________________

Bjarne

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.296

PB

Hej!

Det var bestemt ikke et nyt medlem der skulle drilles lidt - tvært imod.

Når man kan finde på at drille - så skal man også selv kunne tåle lidt drilleri!

Nu kom vedkommende ikke af sted - men joken griner vi stadig meget af!

Ingen skade sket på nogen måde - kun at vi er kommet i besiddelse af denne fine limbøtte.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


HNE3003

sælger

Indlæg: 444

PB  Hjemmeside

"Gert Frikke" skrev:
Hej!Det var bestemt ikke et nyt medlem der skulle drilles lidt - tvært imod.Nu kom vedkommende ikke af sted - men joken griner vi stadig meget af!Ingen skade sket på nogen måde - kun at vi er kommet i besiddelse af denne fine limbøtte.Gert

Hæhæ, jeg kan godt klare lidt gas, og da jeg jo hat bygget den, ville jeg jo ikke få brug før det, og jeg kunne godt selv høre den var gal, jeg syntes faktisk den var meget go Smile

__________________

WWW.ets.acnshop.eu

DCC på Tillig Elite, mest Danske toge, men alt der
har kørt i DK er velkommen, gerne MY´er og MZ´er
og ME`er....

Intellibox Games on Track

Like 0 kan lide
Top


kildemoes

Generaldirektør ved DKB

Indlæg: 427

PB  Blog

Endetræ lim den er god ! rigtig god !! Wink

der må bar være rigtig kedelig, der hvor man ikke kan lave sjov.

__________________





Mvh.
S.M. kildemoes
kører Ho Mærklin Digital K- skinner
Min Bane:
http://www.sporskiftet.dk/forum/foto-fra-min-bane                                              http://www.sporskiftet.dk/blogs/kildemoes



DKB Nr. 1 http://www.youtube.com/watch?v=FhE05LtUN6I

DKB nr. 2 Ud at se med DKB http://www.youtube.com/watch?v=M8hheF-0clc

DKB GODS : My 1103 http://www.youtube.com/watch?v=_txhBugQ404

litra S 736 15 - 16 december 2012 ved Kbh. H.  http://www.youtube.com/watch?v=cs5ECgylO9E&feature=youtu.be



Like 0 kan lide
Top


HNE3003

sælger

Indlæg: 444

PB  Hjemmeside

ja, du har da SÅ evigt ret, der skal noget humor til, så går det hele meget bedere.. hæhæ.

i kan se broen lidt på youtube, hvor der er lidt af min bane.

http://www.youtube.com/watch?v=LTAT-9z0H7U
