Betongrave ( kabelkanaler ) på stationterræn

Så er det mig igen - jeg søger ideer til betongravene med dækfliser til styring af sporskifter o.s.v. uden i den ene ende at købe sig fattig i plast fra Faller eller blot stykker pap



Er der ideer til en løsningen, som skal placeres inden ballast skal ud

__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra visse danske producenter ).

Like 0 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 4.118

PB  Blog  Hjemmeside

Jeg har nu valgt at købe dem færdige fra Erbert - de er efter min mening ikke så dyre. Alternativet ville vel være at lave dem i små stykker plasticstrips, men det vil godt nok være et kæmpe arbejde...

Erberts fåes i flere størrelser - og de har også en del andet spændende tilbehør.

__________________

MVH
Lars

Like 0 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.619

PB

Har fundet og kigget / Du har ret, for en meter kst, ca. 6,- €

Men adressen er: http://www.erbert-signale.de/Eingang/unten/zub/page2.html ( Dit link førte til Conrad )

__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra visse danske producenter ).

Like 0 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 4.118

PB  Blog  Hjemmeside

"bygger01" skrev:
( Dit link førte til Conrad )

Det ved jeg - havde glemt, at der også var priser på Erberts egen side.

__________________

MVH
Lars

Like 0 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.619

PB

Den gamle sag er gravet frem igen, fordi den for mig endte i intet .....

Men nu er har verden ændret sig for mig og jeg vil entet brænde med laserskæring eller lave dem med 3 print !

Så nu mangler jeg igen et par input til at drage på biblioteket med ....

Er der hjælp med nogle billeder !







__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra visse danske producenter ).

Like 0 kan lide
Top


joergen1978

søgende

Indlæg: 179

PB  Blog  Hjemmeside

Prislisten er lndret, så man skal bare skrive hovedadressen og så søge produktlisten:



https://www.erbert-signale.de/assets/erbert_preisliste_zubehoer.pdf

__________________

Jørgen Rasmussen

medlem af FREMO, Stambord Vejen.

Køre Dansk epoke 4c-6

Like 0 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.619

PB

Med det link fik jeg navnet på plads - kabelkanaler - medens billeder var lidt ......

Jeg rodede videre med billeder og fandt et sæt fra Auhagen 41620, der er gråt og skal ligne beton.

Jeg tror, at det er en U formet kanal med kvadratiske fliser i 8 mm bredde og en tyndere i 3 mm fra kanalerne til drevene.

Det ville jeg let kunne lave i MDF plade, men med en masse limning og maling bagefter.



Nu er vores verden i 50-60'erne, så var det altid cement, der dækkede kanalerne !

Var der også træplanker ?

Det ville være let at lave i 2-3 mm balsa og med graveringer af de forskellige brædder.

Balsa'en giver en god overflade, når det bliver malet med laserende tusser i forskellige tjærefarver, og det tror jeg ville være pænere end den sædvanlige grå cement ...

__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra visse danske producenter ).

Like 0 kan lide
Top


Steffen Dresler

NIL

Indlæg: 253

PB  Blog  Hjemmeside

Kære Jørgen



Jeg tror du/I skal se på nogle billeder, da netop perioden i slutningen af 1950´erne og lidt frem bød på flere muligheder. Husk på, at kabeltræk til vingesignaler m.v. blev ført over jorden i stativer og ofte med kabelstrammere, mens elkabler indledningsvis blev ført i trækasse rammer. Sluttelig i de moderne "Rottemotorveje" i beton.

Så epoke III byder på det hele!!

God fornøjelse, det hele ligger i detaljerne Smile

Steff

__________________

Steff

Like 2 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.619

PB

Steffen Dresler skrev:

Kære Jørgen



Jeg tror du/I skal se på nogle billeder, da netop perioden i slutningen af 1950´erne og lidt frem bød på flere muligheder. Husk på, at kabeltræk til vingesignaler m.v. blev ført over jorden i stativer og ofte med kabelstrammere, mens elkabler indledningsvis blev ført i trækasse rammer. Sluttelig i de moderne "Rottemotorveje" i beton.

Så epoke III byder på det hele!!

God fornøjelse, det hele ligger i detaljerne Smile

Steff

Tak for et hurtigt svar.

  • De overjordiske har jeg opgivet - dem kommer vi til at vælte.
  • Så det bliver de underjordiske der må være vejen frem.

Så jeg vil sikkert lave "overdækninger" af de store kanaler af 3 graverede planker i 8' ( 32" ) længde med et par tynde brædder på tværs i hver ende. Mit balsa lager er 2 mm, så mon ikke jeg kan snyde de fleste steder med de lodrette kanalsider, men ellers kunne det være en tyndere plade i et par 1/10 mm mindre bredde.

Måske skulle de små tværkanaler være en blanding af rør og firkantede kanaler ...

Og det var hvis nok også lige på den tid man begyndte at bruge kanaler af cement / forandring fryder ....

Til slut vil jeg gerne tilstå, at jeg troede, at kanalerne også var til træk wire, så det må lige overvejes igen ....

Det er et større projekt, men mon ikke et par billeder kan vises på et senere tidspunkt





__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra visse danske producenter ).

Like 0 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 4.118

PB  Blog  Hjemmeside

Du kan hente masser af viden og inspiration i MIBAs klassiske værk om mekaniske sikringsanlæg. Bind 1 beskriver forbilledet, bind 2 giver masser af viden om at bygge det i model.

Hvis du går i dybden med det, skal du dog være opmærksom på, at de tyske forbilleder i høj grad bruger blikkanaler til sikre trådtrækket på en station - det har jeg stort set aldrig set i brug i Danmark. Men resten holder - også såvel Auhagen som Weinert som leverandør af de relevante stumper.

__________________

MVH
Lars

Like 1 kan lide
Top


peterw

Ingeniør

Frederiksberg

Moderator

Indlæg: 990

PB

Steffen Dresler skrev:

...  Sluttelig i de moderne "Rottemotorveje" i beton.

Rottemotorveje, herligt udtryk!  Party

Jeg kører/samler epoke IV og tænker i retning af "rottemotorveje", men havde egentlig tænkt mig at at forsøge selvbyg i Evergreen. Tænker at det relativt let kan illuderes vha. nogle strips hvor jeg let trækker hobbykniven hen over til at illudere "lågene"...  Smile

Mvh
Peter

__________________

Dansk epoke IV - af historiske årsager på 3-skinne. DSB suppleret af lidt privatbane. Uhlenbrock Intellibox, RocRail etc.

Like 0 kan lide
Top


TireBurner

Herlev

Indlæg: 134

PB

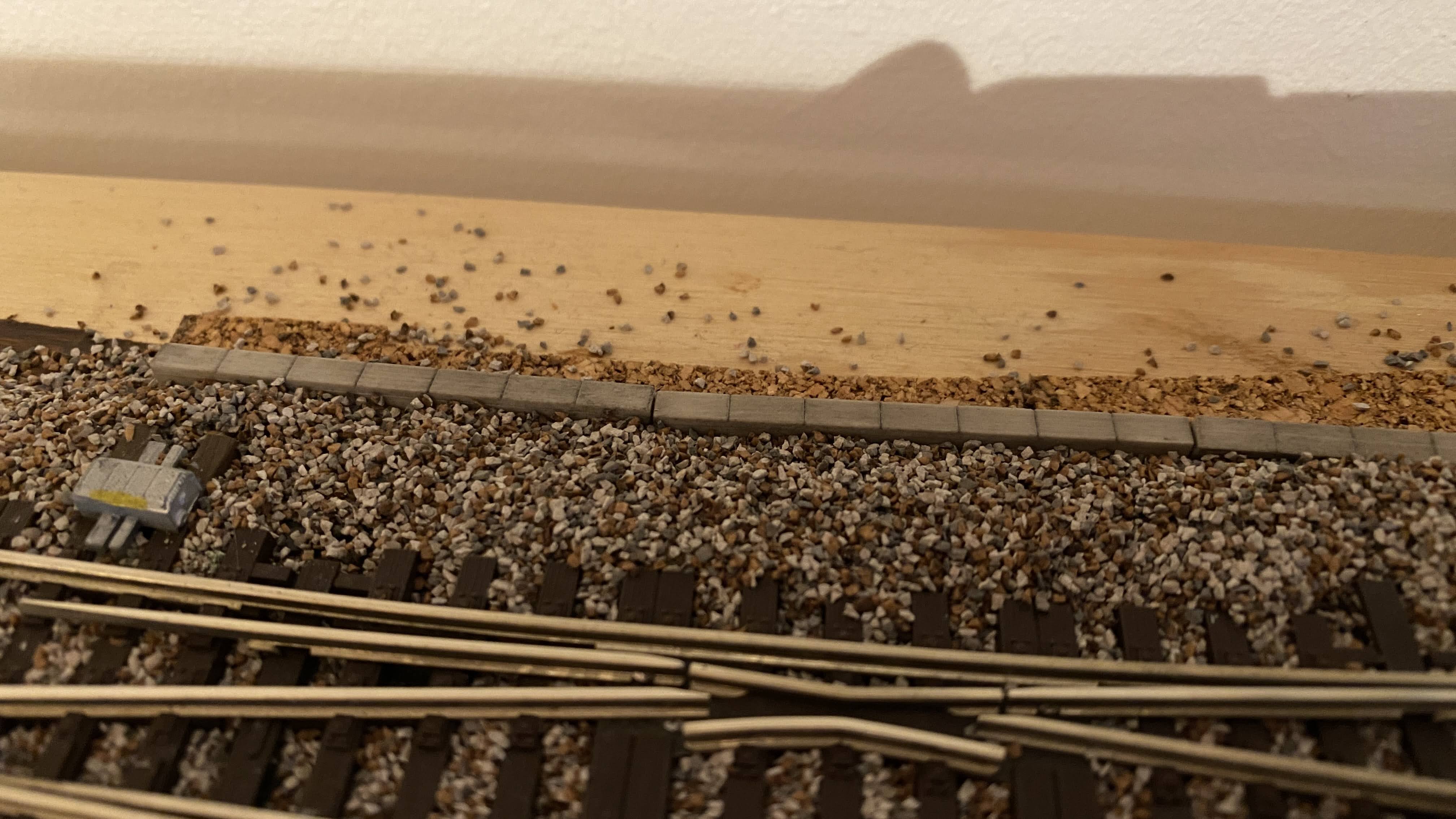

Det er naturligvis ikke en gratis løsning (men heller ikke rasende dyr), men jeg synes man når langt med Busch's kanaler, lidt patineringspulver og en gang mat lak.

Billede

__________________

Mvh
Dennis

Igang med at opbygge DCC-anlæg. Primært dansk epoke V-VI

Like 0 kan lide
Top


CBorch

Skolelærer

Frederiksberg C

Indlæg: 273

PB

Der er mange veje til målet.

Auhagens kanaler giver mulighed for at fjerne dækstenene og blotlægge kabler i renderne, som de selv foreslår.

Hvis man skal have endeløse lukkede kanaler, så er gråmalede trælister ganske virkningsfulde og så er de ret billige.

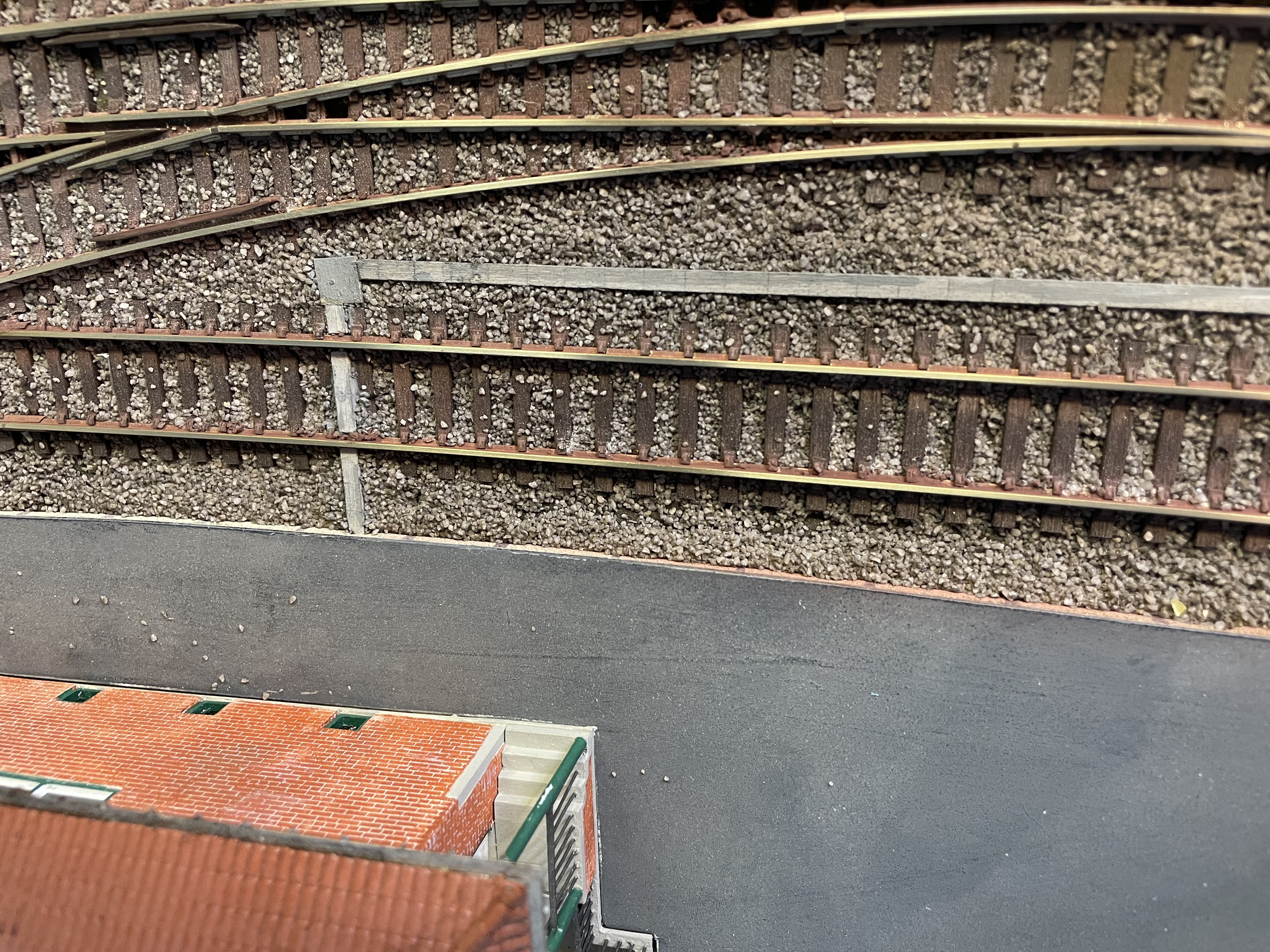

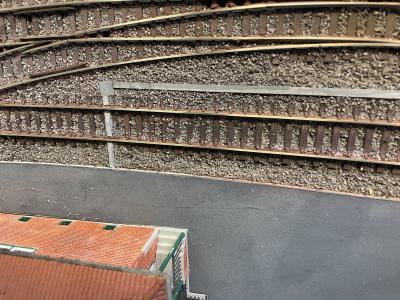

På billedet har jeg brugt lister af lindetræ, hvilket er en ret "dyr" løsning til ca 8kr pr meter. Men det kan måske endda gøres endnu billigere med selvskårede lister.

Listerne er malet grå og efterfølgende er der markeret sprækker mellem dækstenene med en fin sort tuschpen (0,05mm). Hvis man vil, så kan man sikkert også markere med en skarp kniv.

Efter at have levet med dette i nogle år er jeg kommet frem til at resultatet nok var blevet bedre hvis kanalen ikke havde været 100% lige, så måske den burde have været lavet af 5-10cm lange listestykker lagt næsten lige op.

De bedste kanaliserede hilsner

Cristian

Billede

__________________

2-skinne H0, GDS, DSB, dansk epoke III & DR, østtysk epoke IV

Like 1 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 4.118

PB  Blog  Hjemmeside

Ca. en halv time inde i denne dejlige video fra Everard Junction er der et fint eksempel på. hvordan det også kan gøres.

Her er det lige netop uregelmæssigheden, der er i højsædet.

__________________

MVH
Lars

Like 0 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.619

PB

Nu har jeg vist jeres billeder og konceptet til B fra J&B .....

Og hun kaldte mig til ro - vi mangler et hul midt i en helix, der skal lukkes - for når det er lavet, så er banen i princippet næsten færdig ( planen er, at det låg skal kunne fjernes, så det er enten et hængsel eller en krog, så det kan løftes op ).

Så min tidlige Epoke III  trælåg over de kabelkanaler, er skubbet længe ud i fremtiden - mon ikke jeg kan snyde hende lidt.

Jeg skal også købe et vis antal Windsor & Newton promarker i brune nuancer, før jeg kan snyde hende !!



__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra visse danske producenter ).

Like 0 kan lide
Top


Knarbjerg

Stationsbestyrer

Indlæg: 147

PB  Blog  Hjemmeside

Martin fra "Märklin of Sweden" har i denne video en udmærket og billig løsning, som måske kan bruges.
Kabel kanaler starter omkring minut 9:45 Wink

__________________

Hilsen Knarbjerg

Dansk epoke III med fokus på køreplanskørsel og rangering.
2 skinne Lenz digital
http://www.knarbjerg.blogspot.com
Også på YouTube: Søg efter "Knarbjerg Banen"

Like 0 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.619

PB

Det var en god video med mange indtryk, men lige nu er kanalerne i vores verden dækket med træ, fordi det kommer jeg lettest til !

Dog kunne udskiftningen begynde med betonkanaler med laserskåret MDF plade, hvor fliserne er lavet med gravering.

Men diverse skabe skal også på programmet med 3D print ( desværre må man ikke bruge resin på vores bibliotek )

Ideen med at fordele lys med "vand" eller lim er også en god ide. Jeg har prøvet noget lignende på med 1 mm lysledere på en lille kommandocentral, hvor jeg har lavet en sporplan med nogle hvide punkter og en enkelt med blinkende grønt lys, men desværre er lyset over blevet for stærkt, så ved lejlighed skal lyset dæmpes med en modstand.
