a62213

Indlæg: 382

PB

Analog vendesløjfe

Hejsa,

Så har jeg nok besluttet at skrotte mit igangværende projekt med min hyldebane. Når jeg ser lidt frem i tiden, vil jeg ikke kunne få det jeg vil ud af det.

Den gode Moppe har lavet vedhæftet forslag ud fra en skitse jeg sendte, og den tror jeg passer meget godt ind i det jeg gerne vil.

Jeg vil få mulighed for at toget kan køre rundt, og det giver mig nogle flere muligheder end det gamle. Dog er jeg blevet hooked på en sækbanegård, så det er det planen tager udgangspunkt i. For enden af den skal der være en drejeskive så jeg kan vende damploks. Dvs. det giver mig mulighed for at "gøre" det rigtigt, og ikke have et bakkende damplok.

Der vil være et spor ud af stationen der vil ende i en tunnel og går ned i en skjulte banegård. Dette vil foregå via en vendesløjfe.

Nu kommer mit store problem, hvordan fanden skal jeg lige styre det. Jeg vil gerne bare køre analogt - mest fordi jeg ikke lige magter at investere i digitalt - og jeg fandt aldrig ud af hvordan jeg skulle styre via alm. trykknapper når det er digitalt.

Ud fra stationen vil jeg bare kunne trykke på en knap for det spor toget skal afgå fra. Så regner jeg med toget vil køre ind på det sidst ledige spor i vendesløjlen og stoppe der. Der vil være indikation på hvilket spor der er optaget.

Derfra vil jeg - også via en trykknap vælge hvilket spor der skal aktiveres og kører op til stationen igen.

Dette har jeg lidt svært ved at gennemskue hvordan jeg skal løse. Jeg har en masse bistabile relæer liggende og håber at de vil kunne bruges.

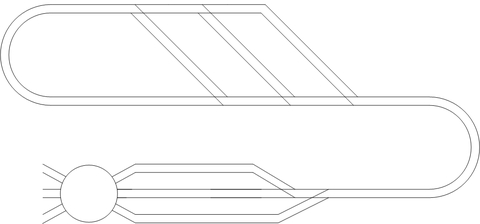

Revideret sporplan

__________________

Dans epoke 3
Tillig spor system
Tortoise switch motorer
Ecos
Fast anlæg med mulighed for tilkobling af moduler under planlægning

Like 0 kan lide
Top


S123

Indlæg: 174

PB

For nogle år siden lavede jeg et diagram for en bekendt til en analog vendesløjfe med non-stop gennemkørsel.

Den kan naturligvis også bruges, så man kan stoppe toget i vendesløjfen.

Jeg har ikke selv diagrammet længere, men vil prøve enten at få det tilbage, eller lave et nyt.

Jeg finder ud af noget, og du hører nærmere.

__________________

Venlig hilsen

Steen

Spor N, DB epoke III og IV, analog

Like 0 kan lide
Top


a62213

Indlæg: 382

PB

Hej Steen,

Jeg har fået hjælp af Moppe, men ellers mange tak for hjælpen! Smile

__________________

Dans epoke 3
Tillig spor system
Tortoise switch motorer
Ecos
Fast anlæg med mulighed for tilkobling af moduler under planlægning

Like 0 kan lide
Top


S123

Indlæg: 174

PB

Jeg har fundet diagrammet på en CD, og har indlæst det på min computer.

Det er en komplet byggevejledning til en analog vendesløjfe, 2 skinne jævnstrøm.

Den er med non stop gennemkørsel, og er med 2 indbyggede nødstop-sektioner, så hvis automatikken svigter, stopper toget inden der sker uheld.

Nødstop-sektionerne kan også bruges i forbindelse med f.eks. et signal.

Vejledningen er skrevet for begyndere, og der er både tekst, tegninger og fotos, så selvom du ikke aner en disse om automatik, kan du bruge denne vejledning. Den er pindet ud, så hver enkelt ledning er beskrevet, hvor den skal gå fra og til.

Den er i doc-format (Word) og fylder 4,6 MB.

Send en PB til mig med oplysning om din mailadresse, og jeg sender vejledningen til dig.

Jeg sender kun til registrerede brugere af Sporskiftet.

Jeg gør opmærksom på, at kommerciel udnyttelse af vejledningen ikke er tilladt, jævnfør gældende lov om ophavsret.

__________________

Venlig hilsen

Steen

Spor N, DB epoke III og IV, analog

Like 0 kan lide
Top


KnudBe

Indlæg: 763

PB  Hjemmeside

"S123" skrev:
Jeg gør opmærksom på, at kommerciel udnyttelse af vejledningen ikke er tilladt, jævnfør gældende lov om ophavsret.

Lov om ophavsret gælder ikke kun kommerciel kopiering men alle former for kopiering.

Så det kan da godt være at du slet ikke må videreformidle den, hvis den stammer fra noget som du har betalt for...

__________________

Mvh
Knud

Modelbane: Spor N - Roco/Fleischmann digital (Lenz) - Epoke III / IV / V - DK, S & Int.
Spor N på Facebook https://www.facebook.com/groups/modeltog160/
Simulator: http://www.railworks.dk

Like 0 kan lide
Top


S123

Indlæg: 174

PB

"KnudBe" skrev:
"S123" skrev:
Jeg gør opmærksom på, at kommerciel udnyttelse af vejledningen ikke er tilladt, jævnfør gældende lov om ophavsret.
Lov om ophavsret gælder ikke kun kommerciel kopiering men alle former for kopiering.Så det kan da godt være at du slet ikke må videreformidle den, hvis den stammer fra noget som du har betalt for...

Jeg har selv lavet den, helt fra bunden.

Så jo, ophavsretten gælder, men det fremgår også af dokumentet når/hvis du printer det ud. Det står nemlig tydeligt angivet.

__________________

Venlig hilsen

Steen

Spor N, DB epoke III og IV, analog

Like 0 kan lide
Top


Blitzzz

Speditør

Indlæg: 1

PB

hej Steen, jeg er nybegynder igen med spor N (analog) og har også lidt svært ved det elektroniske mht. vendesløjfe, så hvis du har den Wordfil endnu er jeg interesseret Smile

mvh

Jørn, Padborg

__________________

Jørn, -hytten i skoven- Frøslev

Like 0 kan lide
Top


Willy

Sliber på et metalstøberi ( tungt gods)

Lundby

Indlæg: 4

PB

Hej.. er osse interesseret i den der vendesløjfe-model..

Er endnu i "skrab- sammen-mode".. til N og Z... leger med tanken om at lade et N tog køre........ forsvinde... og efter en tid dukker der et Z tog nøjagtigt mage til det forsvundne  op ude ved baggrunden.... håber det giver en slags "dybde-virkning"... det forsvinder osse, og så dukker N toget op igen.. men i den anden ende...(og tæt på betragteren), så  man igen "ser" modeltoget... ku forestille mig det ville gi en slags "dybdevirkning"...



Med venlig hilsen

Willy



Kender ikk lige hvordan man ku sende en PM...

__________________

2 skinne analog  Z... samler stadig til opbygning..endnu ikke køreklar.. har lidt skinner og 2 fladvogne til Z indtil nu...

Like 0 kan lide
Top


HNE3003

sælger

Indlæg: 445

PB  Hjemmeside

Hej Steen. Jeg vil også gerne se det.... Sender dig en PM
__________________

WWW.ets.acnshop.eu

DCC på Tillig Elite, mest Danske toge, men alt der
har kørt i DK er velkommen, gerne MY´er og MZ´er
og ME`er....

Intellibox Games on Track

Like 0 kan lide
Top


erikolsen1954

maskiningeniør

Ishøj

Indlæg: 377

PB  Hjemmeside

Like 0 kan lide
Top


Willy

Sliber på et metalstøberi ( tungt gods)

Lundby

Indlæg: 4

PB

Tak for tilsendte... Ser spændende ud. Overvejer hvordan man evt kan "automatisere" med følere (reed) og noget timer-værk..

Mvh  Willy Smile

__________________

2 skinne analog  Z... samler stadig til opbygning..endnu ikke køreklar.. har lidt skinner og 2 fladvogne til Z indtil nu...
