Nyt lys i ældre lokomotiver



Jeg har i lang tid gået og syntes det var lidt ”øv”” med det fesne gullige lys i nogle af mine Märklin lokomotiver. Da jeg tilmed havde en lille plan om at ændre en af de røde Donnerbüchsen til en styrevogn. Så valgte jeg at tage en ”rod med LED´s – dag” Jeg lagde ud med at skifte lyset i et nyt DHG 500 lok. Fra fabrikkens side så det således ud:

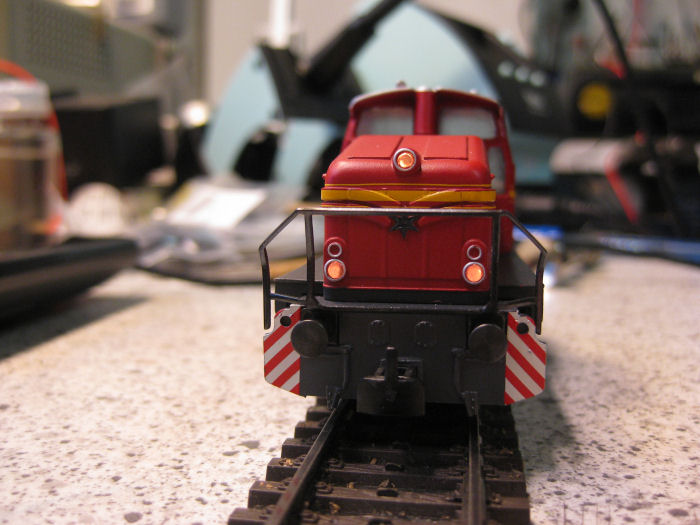

Billede



Som det ses var det med et kedeligt lys, og slutlys var der heller ikke. Derfor monterede jeg en lokpilot i lokomotivet og fik monteret lysleder i slutlyshullerne, som blev boret ud med et 1mm bor. Derefter blev LED´s monteret med passende formodstande.

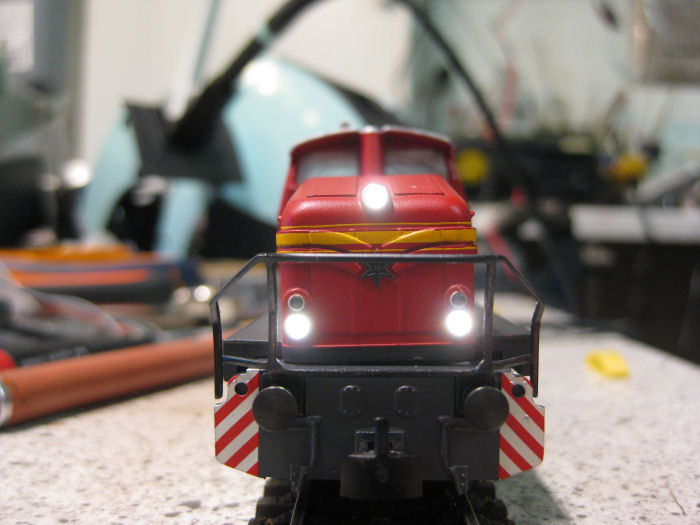

Nu så det straks bedre ud:

Billede

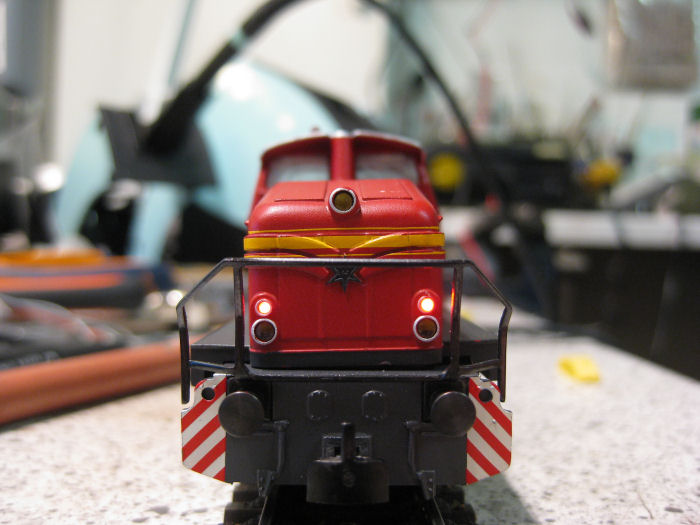

og slutlys (som er rigtigt røde i virkeligheden):



Billede



Min V36, som skal skubbe/trække de røde donnerbüchsen fik også sat LED´s i, dog valgte jeg her at montere ”Duo LED´s” i de nederste lanterner så der kom rødt/hvidt lysskift.

Det er ikke de store LED´s der skal arbejdes med. Dem til de hvide lanterner er af typen 0603 og fylder ikke meget – slet ikke når der skal loddes på dem.

Billede

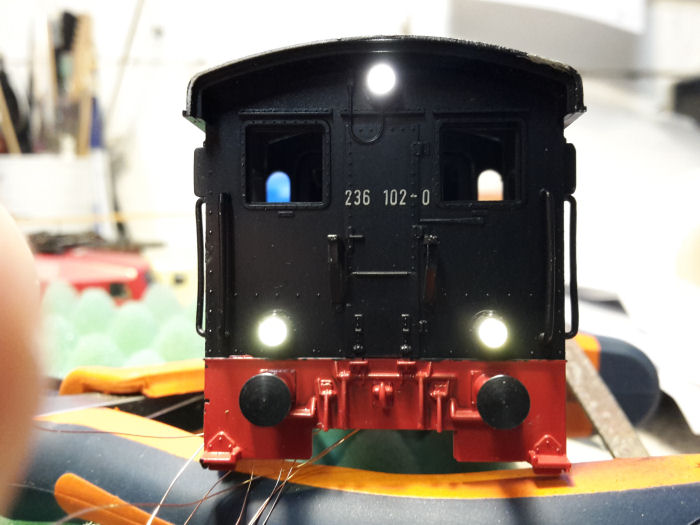

Monteret giver det et KLART federe lys:

Billede

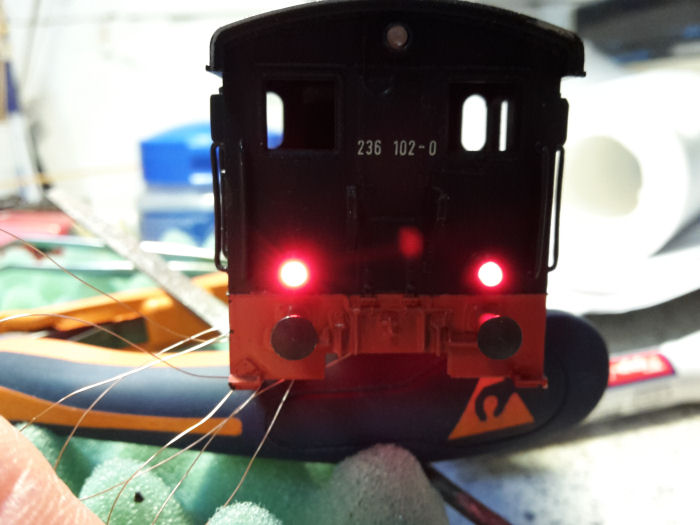

Og slutlyset (som kan tændes og slukkes så de kun er tændt når de vender bagud og der ikke er vogne op til)

Billede

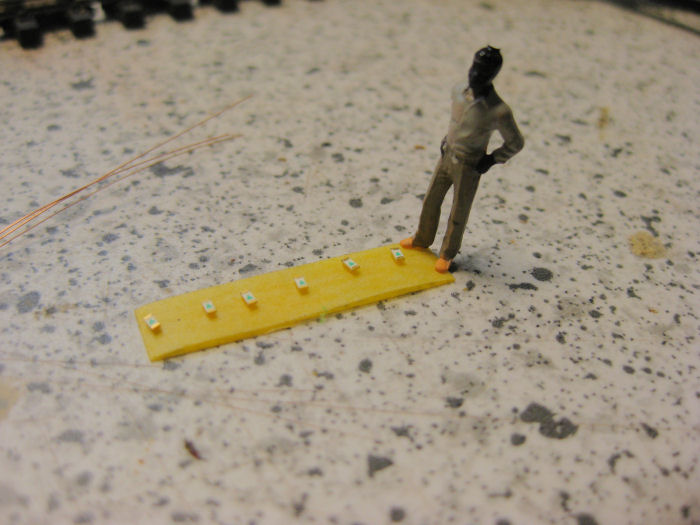

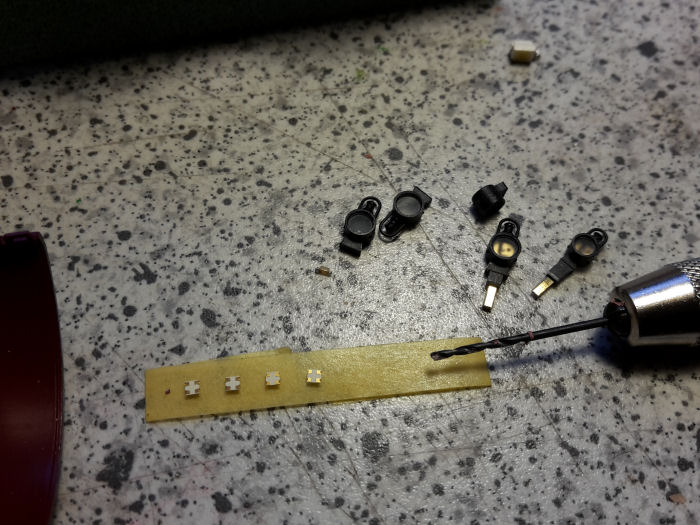

Duo LED´s er lidt større, her set med et 1mm bor til sammenligning:

Billede



Lanternerne er nogle gamle reservedele jeg havde liggende. De er født med en særligt fremstillet gul lysdiode. Men piller man den ud har man en tom lanterne, lige til at smide LED´s i. De er nok en tand for store i forhold til hvad de bør være. Men sådan blev det nu engang. Styrevognen har alligevel ikke noget forbillede. Den blev kun lavet i grøn, men jeg kan nu godt lide den røde version som bla Hübner lavede i spor 1 i sin tid.

Billede

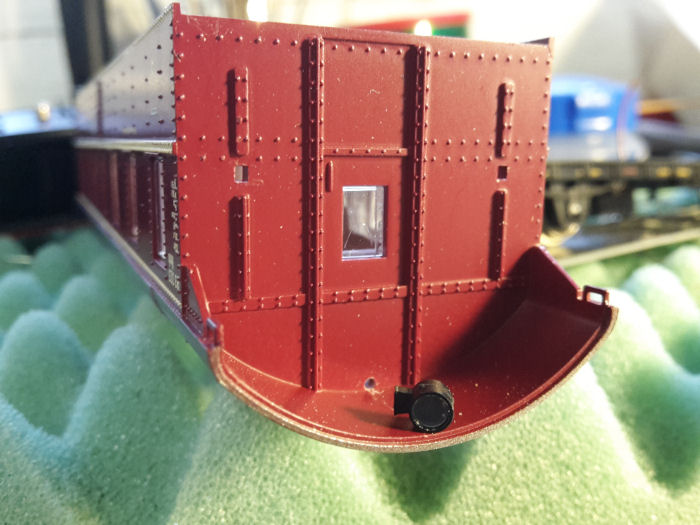

Her er en af lanternerne skåret lidt til så den kan bruges som toplanterne:

Billede



Så kom LED´s på plads i lanternerne og de kan sættes endeligt fast til endeperronen:

Billede

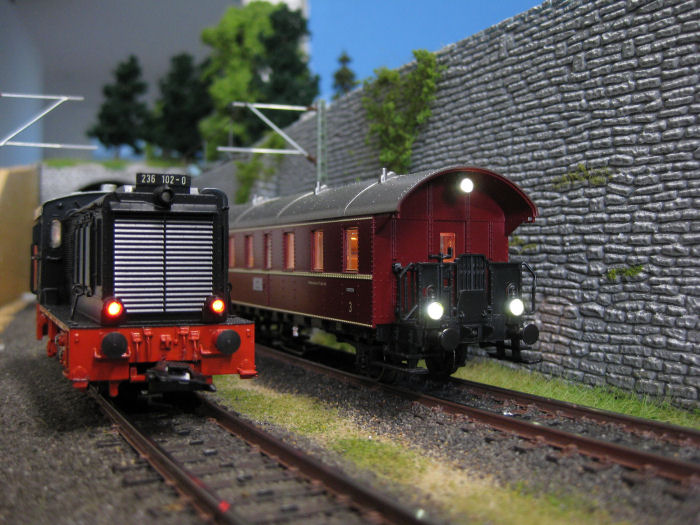

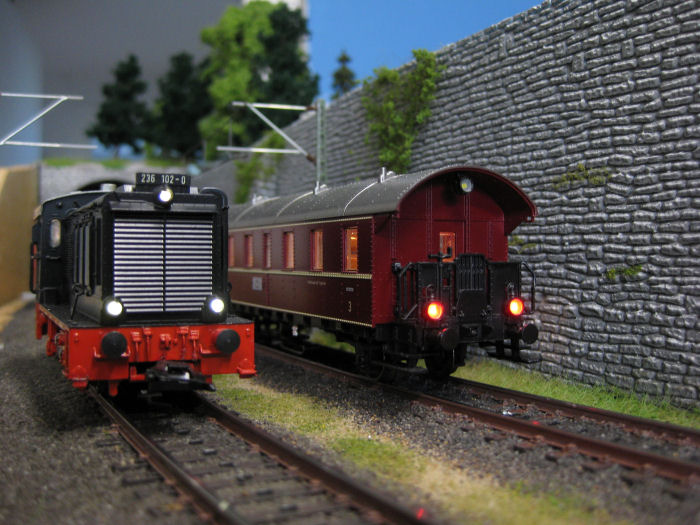

Slutresultatet er så endt op sådan her:

Billede

Billede

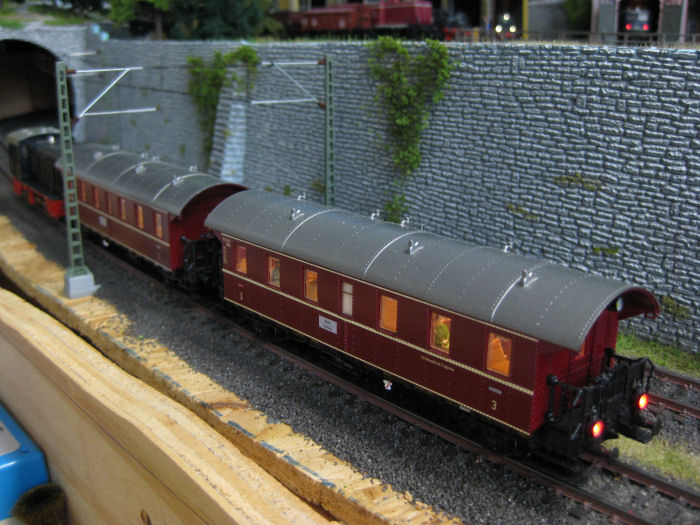

Det lille tog samlet og klar til afgang:

Billede

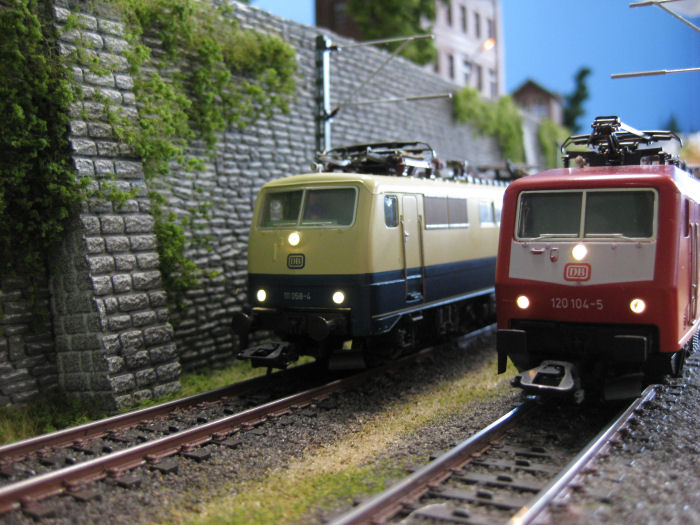

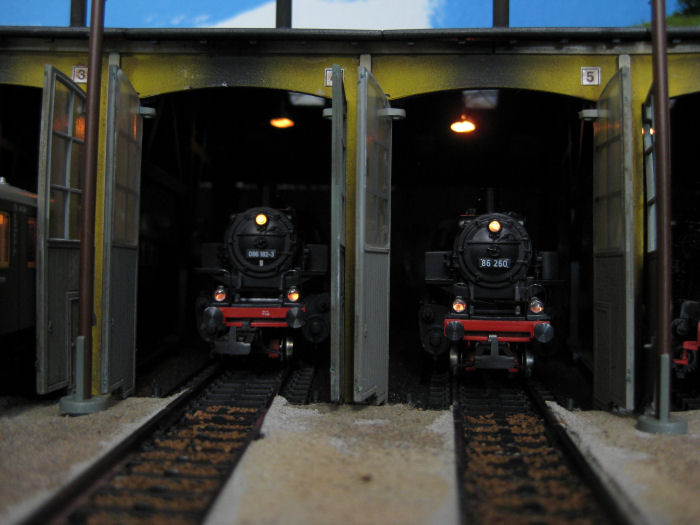

Mine 111 og 120´er fik også nyt lys, det pynter. Jeg har desværre ikke noget billede fra før det blev skiftet. Men det så ligesådan ud som på mine to BR 86´ere (som står for tur næste gang):

Billede



Billede







__________________

Mvh Steen

Märklin H0, K skinner, Digitalt ECoS 50200, Tysk Epoke 3 og 4 og 5 og lidt 6 - Spor N på Fremo moduler og i SOVNK

Mine Spor N eskapader

Min H0 bane under opbygning - følg den via min Blog

Like 5 kan lide
Top


Bo

Företagare

Malmö Sweden

Indlæg: 275

PB

Det blev mycket bättre med ditt ingrepp av belysningen.



/Bo

__________________

Att bygga är en utmaning / Att uppnå ett resultat är en belöning / Att misslyckas och att kunna gå vidare är en styrka.
Ps: Det finns inget som är omöjligt, innan du har provat det själv.

Hemsida: http://www.modellbyggare.se/

[img bredd = 255 höjd = 180] http://www.svensktmjforum.se/forum/upl

Like 0 kan lide
Top


birkla

Buschauffør på Fehmernbyggeriet (FLC)

Nakskov

Indlæg: 242

PB  Hjemmeside

Det ser godt ud, jeg gør selv lidt i det samme når én af de gamle skal digitaliseres  Smile

Lige spørgsmål: Lysleder? Hvor køber man det?

__________________

Mvh Klaus Krøyer Jakobsen

Nakskov

MIST Zealand

http://ullerslevlokalbane.blogspot.dk/

Like 0 kan lide
Top


peterw

Ingeniør

Frederiksberg

Moderator

Indlæg: 987

PB

Hej

birkla skrev:

Lige spørgsmål: Lysleder? Hvor køber man det?

De er til at få flere steder, jeg har for nylig selv købt hos nice-led.

Mvh,

Peter



__________________

Dansk epoke IV - af historiske årsager på 3-skinne. DSB suppleret af lidt privatbane. Uhlenbrock Intellibox, RocRail etc.

Like 1 kan lide
Top


joergen1978

søgende

Indlæg: 178

PB  Blog  Hjemmeside

For dem der ikke gider til at lege med fiber og micro smd led. Så findes der også led pære, som man kan udskifte de almindelige pære i gamle modeltog med!

på ebay er der flere butikker/sælgere af disse. Men de fåes også i butikker.

Eksempel:

http://m.ebay.com/itm/10-pcs-LED-Bulbs-E5-5-22V-gauge-H0-TT-N-NEW-LED6-/...

__________________

Jørgen Rasmussen

medlem af FREMO, Stambord Vejen.

Køre Dansk epoke 4c-6

Like 0 kan lide
Top


f1freakdk

St. Heddinge

Indlæg: 1.070

PB  Blog

joergen1978 skrev:

For dem der ikke gider til at lege med fiber og micro smd led. Så findes der også led pære, som man kan udskifte de almindelige pære i gamle modeltog med!

på ebay er der flere butikker/sælgere af disse. Men de fåes også i butikker.

Eksempel:

http://m.ebay.com/itm/10-pcs-LED-Bulbs-E5-5-22V-gauge-H0-TT-N-NEW-LED6-/...

Men ikke stikbens pærer som de her lokomotiver har. Og jeg har muligheden for at dække af med sort tape så der KUN kommer lys ud af lanternerne. Fiberen er kun brugt der hvor jeg har boret en markeret slutlygte ud - der vil skift af pæren ikke gøre nogen forskel.  Wink





__________________

Mvh Steen

Märklin H0, K skinner, Digitalt ECoS 50200, Tysk Epoke 3 og 4 og 5 og lidt 6 - Spor N på Fremo moduler og i SOVNK

Mine Spor N eskapader

Min H0 bane under opbygning - følg den via min Blog

Like 1 kan lide
Top


f1freakdk

St. Heddinge

Indlæg: 1.070

PB  Blog

Bo skrev:

Det blev mycket bättre med ditt ingrepp av belysningen.



/Bo

Tak for rosen Bo, og ja det ser meget bedre ud  :)



birkla skrev:

Det ser godt ud, jeg gør selv lidt i det samme når én af de gamle skal digitaliseres  Smile

Lige spørgsmål: Lysleder? Hvor køber man det?

Tak, ja når man alligevel skal skille det ad så kan man ligeså godt opgradere lyset også. Bare man husker formodstande  Smile



__________________

Mvh Steen

Märklin H0, K skinner, Digitalt ECoS 50200, Tysk Epoke 3 og 4 og 5 og lidt 6 - Spor N på Fremo moduler og i SOVNK

Mine Spor N eskapader

Min H0 bane under opbygning - følg den via min Blog

Like 0 kan lide
Top


Bo

Företagare

Malmö Sweden

Indlæg: 275

PB

Nu ska jag inte ta upp tråden med mina egna alster.

Se detta inlägg som ren info.

Ljusledare använde jag i många år som finns ner till 0.25mm.

Led har tagit över inom mitt byggande av olika orsaker.

Tyvärr så har den varmvita smd led en gul kapsel och den vill jag dölja så gott det går.

Använder mig av de mindre smd led jag har fått tag på.

Info kring storlekarna inom led.

Storlek   Mått i mm
01005   0.4 × 0.2
0201   0.6 × 0.3
0402   1.0 × 0.5
0603   1.6 × 0.8
0805   2.0 × 1.25
1206   3.2 × 1.6
1210   3.2 × 2.5
1806   4.5 × 1.6
1812   4.5 × 3.2
2010   5.0 × 2.5
2512   6.35 × 3.0

Lämplig lödspets 0.2mm ( Weller )

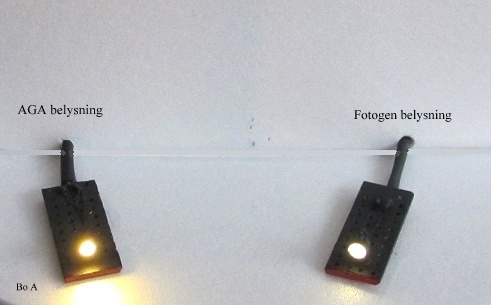

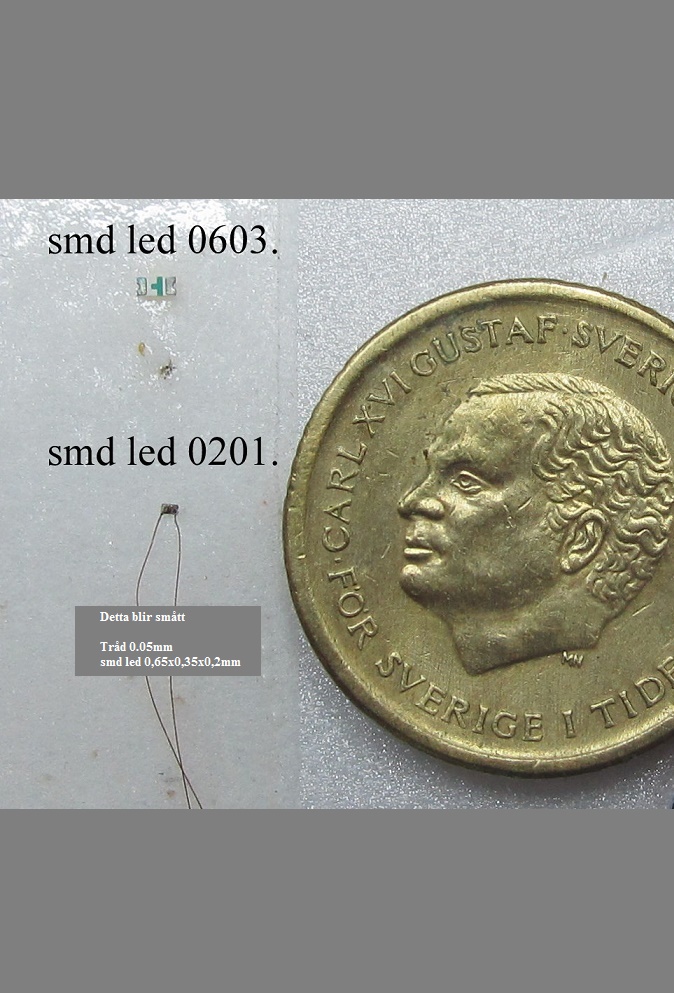

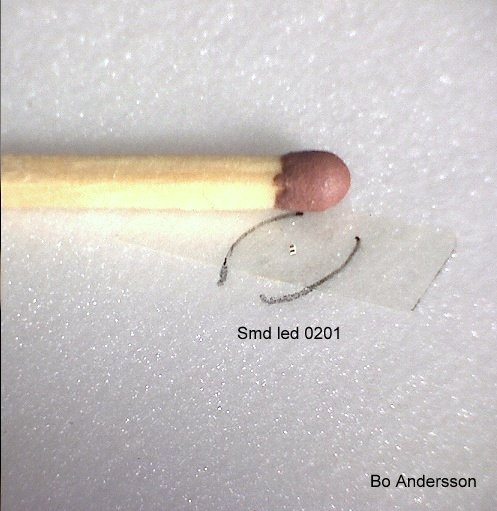

En liten del av min egen lödning av detta.

BilledeBillede

Billede/Bo
