Marklin MS 2 - Tilslutninger til Skinne-boksene 60112 (Spor1) / 60113 (H0)

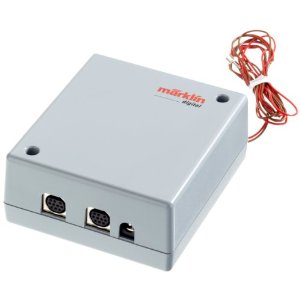

Marklin 60112 Tilslutnings-boks

Marklin 60113 Tilslutnings-boks

Marklin 66361 Strømforsyning

BilledeBilledeBillede



Sammen med Mobilstation 2 kan anvendes følgende Tilslutnings-enheder :



Marklin 60112 - Tilslutningsboks for Skinne-tilslutning - ( Anvendelse til Marklin Spor 1 / LGB )

Marklin 60113 - Tilslutningsboks for Skinne-tilslutning - ( Anvendelse til Marklin H0 / Trix H0 / Minitrix )



Til begge Marklin Tilslutnings-bokse anvendes 1 stk Marklin 66361 Strømforsynings-enhed som leverer følgende :

230 Volt / 50 Hz / 1.9 A - Udgang : 18 Volt - 36 Watt



Den nye Mobilstation 2 fra Marklin indeholder i forhold til den tidligere Mobilstation 1 IKKE mere frembringelsen og forstærkningen af Skinne-signalet.

Skinnesignalet (GFP-delen) er udlagt og indbygget i Marklin 60112 / 60113 Tilslutnings-boksene, som er tilsluttet Skinnerne (C/K/M-Skinner) via

Skinne-lasker som er monteret under skinnen eller et andet sted.

Mobilstation 2 kommunikerer med 60112/60113 Tilslutnings-boksene via CAN-Bussen. Centralstation 2 er lavet efter samme metode.

Også her er GFP (GleisFormatProzessor) selvstændig og ansvarlig for Skinnesignal-frembringelse og bliver styret at Hoved-processoren i CS2 via CAN-Bussen.

GFP-delen i 60112/60113 Tilslutnings-boksene til MS2 frembringer ligeledes det nødvendige Skinne-signal (Motorola / MFX / DCC (Efter NMRA/NEM) for at

kunne styre dine Lokomotiver / Digitale Vogne og Sporskifter og andet Digitalt tilbehør som du kan anvende på dit Modeljernbane-anlæg.



( BEMÆRK : Marklin 60112 og 60113 Tilslutnings-boksene kan opdateres med en nyere Software-version via en "Opdateret" Mobilstation 2,

  som har indlagt Minimum Software-version Nr : V1.81 eller et højere Versions-nr.  )

Se mere Information under : Marklin MS2 - (Changelog)



Nedenstående Illustrationer giver eksempler på anvendelsen af 60112 / 60113 Tilslutnings-bokse og 66361 Strømforsyningen med Mobilstation 2 :

Billede

Billedet herover viser tilslutningen af Mobilstation 2 med den tilhørende Marklin 66361 Strømforsyning.

Tilslutningsboksene 60113 (Til H0) / 60112 (Til Spor 1) kan anvendes for tilslutning til Skinnerne.

Skinneboksene 60113/60112 er den egentlige forsyning til Skinnerne, da det er denne som indeholder Gleis Format

Alle Marklin C-Skinner kan anvendes for tilslutning af Skinneboksen , dog undtagen Marklin 24088 Tilslutnings-skinner som ikke er Kompatibel med MS 2.

De 2 Ledninger på Skinneboksen er udstyret med et Marklin 74995 Fladstik på hver Ledning.



Tilslutnings-metode 1 :

Den Røde Ledning forbindes til ( B = Banestrøm) og den Brune Ledning forbindes til ( 0 = Stel/Masse ) under en C-Skinne.



Tilslutnings-metode 2 :

Som vist på Billedet herover kan tilslutningen også ske via Marklin 72090 Fordeler-Plader, som kan være en fordel ved et lidt større anlæg.

Der trækkes en Rød og en Brun ledning til hver sin af Marklin 72090 Fordeler-Pladerne.

Fra Fordeler-pladen trækkes en Ledning til ( B ) og ( 0 ) for hver 2 meter Skinne som er udlagt. Dette sikrer en jævn fordeling af Strøm over hele anlægget.

Den Røde ledning forsynes med et Rød Stik (Marklin 71415) i den ene ende og en Marklin 74995 Fladstik i den anden ende.

Den Brune ledning forsynes med et Brun Stik (Marklin 71411) i den ene ende og en Marklin 74995 Fladstik i den anden ende.





De 2 Fladstik tilsluttes derefter til ( B ) og ( 0 ) under en Marklin C-Skinne ( Tilslutnings-punkterne under C-Skinnerne er markeret med B og 0 )





Marklin Sporskifte-Decoderne 74460 / 74461 / 74465 (3-vejs Sporskifte) til montering under C-Sporskifter kan anvendes.

Marklin K83 (6083/60830) kan anvendes for tilslutning af op til 2-4 Sporskifter til enheden (Bemærk : Marklin 24630 3-Vejssporskiftet anvender 2 udgange på k83)

Marklin 60831 M83 Sporskifte-Decoderen (Ny udgave) kan anvendes.

Marklin K84 (Art-Nr : 6083/60840) - Magnetartikel-Decoder kan anvendes for tilslutning af Lys / Strømløse Spor-afsnit / Marklin 7294 & 72941 Skydebro og andre ting.

Marklin M4 (Art-Nr : 60841) - Magnetartikel-Decoder (Ny udgave) kan anvendes.

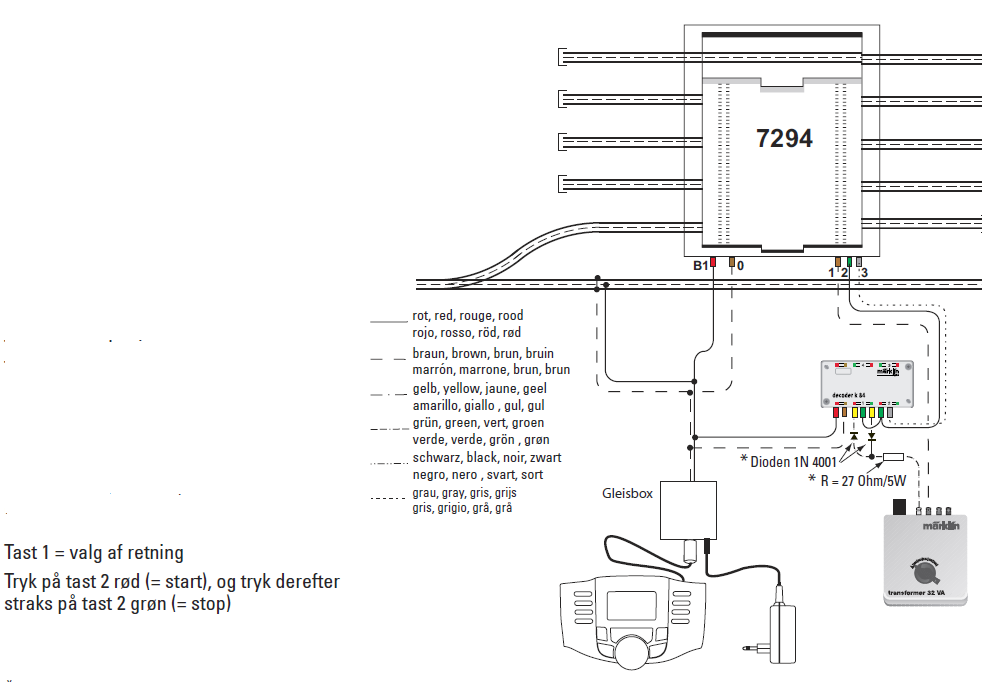

Installation og afvendelse af Marklin 7294 / 72941 Skydebro med Mobilstation 2 :

Billede



Anvendelse af Signaler med Marklin Mobilstation 2 :

Billede
