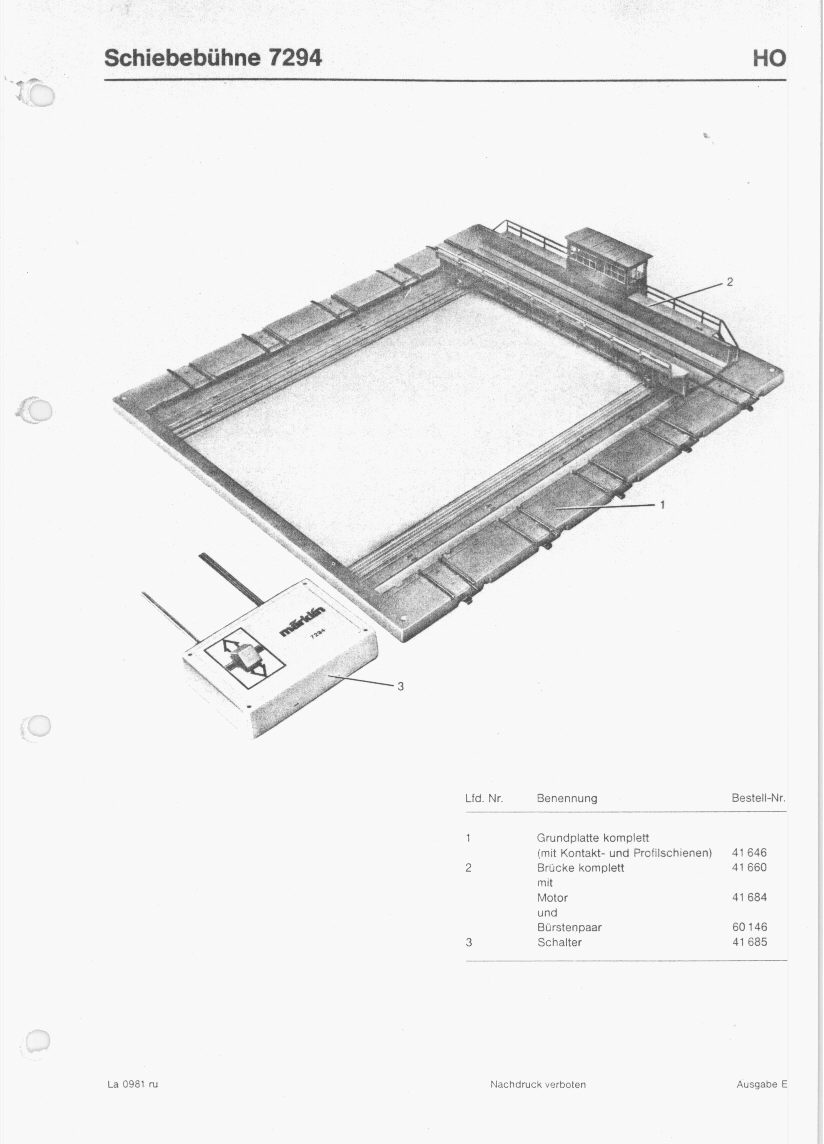

Marklin 7294 Skydebro - Explosionstegning 1981

Marklin 72941 Skydebro - Brugervejledning 2013

Marklin 72941 Skydebro - Explosionstegning

Marklin 7294/72491 Skydebro - Teknik-Tip 405

Installation og Montering af 7294/72491 - Skydebro :

 Marklin 7294/72491 Skydebroen kan opsættes til Digital Styring ved anvendelse af 1 Stk Marklin 60840 k84 Decoder samt 2 Stk.

1N4001 Dioder som vist på Illustrationen herunder sammen med Centralstation 2.

Den på Illustrationen viste tilslutning af Marklin Centralstation 2 med den Røde og den Brune Ledning til k84 Decoderen er til afsendelse

af det "Digitale Signal" til k84 Decoderen som styrer Skydebroen's Motor og regulerer Skydebroen frem og tilbage via de tilsluttede Udgange

på k84 Decoderen.

Bemærk venligst at Monterings-retningen for de 2 stk. anvendte 1N4001 Dioder  angivet ved at Strømforløbet skal følge den angivne

retning når de 2 Dioder monteres på de Gule Ledninger som også er vist på Illustration herover.

        (Marklin Art-Nr : 600890)

Det anbefales at anvende en Marklin 60052 Transformer (eller 6647 / 6002 Transformer) enhed for at forsyne Skydebro med Seperat

Strøm-indfødning, således at der ikke trækkes på den "Digitale Strøm" fra Centralstation 2.

Opsætning af Skydebro på Centralstation 2 :

Opsætning af Marklin 7294/72491 Skydebro ( i dette eksempel på Digital Adressen 209 ) på Centralstation 2.

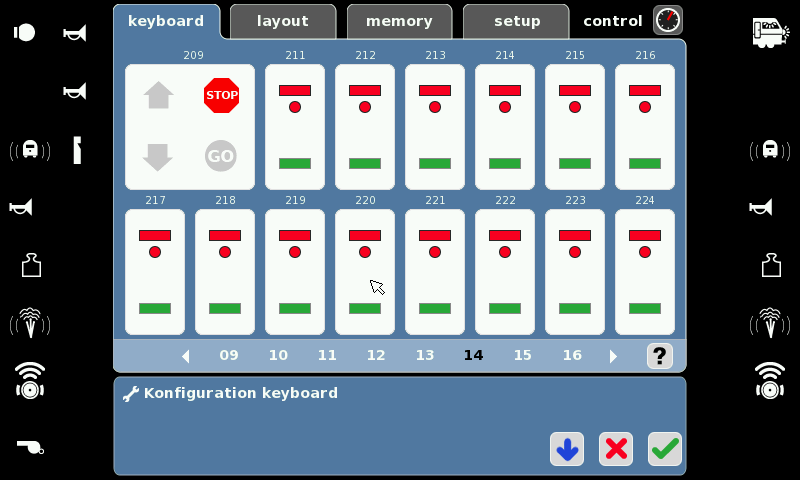

Ovenstående billede viser opsætning af Styringen til Marklin 7294 / 72491 Skydebro'en på Digital Adresse 209.

(Du kan anvende en hvilken som helst anden Digital Adresse, hvis dette er ønskeligt).

Tryk på     for at bringe Centralstation 2 i Programmerings-tilstand af Magnetartikler.

Vælg herefter Digital Adresse 209 i Oversigten.

Herefter fremkommer Programmerings-billedet for Digital Adresse 209

Under Rullemenuen "Typ" vælges Punktet "Schiebebuhne uber k84".

"Schaltzeit (msec)" indstilles til 250-500 mS.

Nu skulle billedet på Din Centralstation 2 gerne se ud som billedet herunder.

Tryk på     for at "gemme" dine Indstillinger for 7294 Skydebroen på Centralstation 2.

( Bemærk : Da k84 Decoderen anvender 2 Udgange til Styringen af 7294 Skydebro'en bruges Digital Adresse 209 og 210,

  dette opsættes automatisk når du vælger Punktet "Schiebebuhne uber k84" ).

Styringen til 7294 Skydebroen er nu etableret og du kan nu anvende "Pil Op / Pil Ned" til at styre Kørselsretningen med.

GO og STOP anvendes til at Starte/Stoppe Skydebro'ens motor med.

Når der trykkes på GO-knappen kører Skydebro'en automatisk frem til den næste Sportilslutning på Skydebro'en og stopper der.

Tryk på GO-Knappen "igen" for at køre videre til den næste Sportilslutning.

Under LAYOUT-delen på Centralstation kan der etableres en "Grafisk visning" af Skydebro'en og den Styrings-muligheder.

Billedet herunder viser et "eksempel" på Opbygningen af en styring til en Marklin 7294 / 72491 Skydebro.

Du kan selv tilpasse dit eget Layout-billede til din Skydebro på dit eget anlæg, billedet herover er kun et eksempel på anvendelsen.

Marklin 7294/72941 Skydebro - Installation af Overledninger :

Ved anvendelse af Marklin Art-Nr 7295 kan Marklin 7294 Skydebroen anvendes sammen med Overledninger.

( Bemærk : Marklin Art-Nr 7295 er IKKE i Marklin's Produkt-sortiment længere, men kan med jævne mellemrum findes til salg i brugt tilstand ).

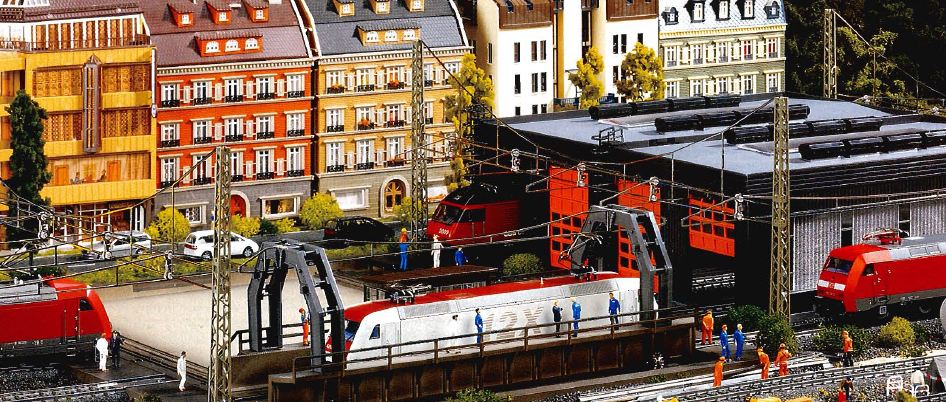

Billedet herunder viser anvendelsen af Marklin 7295 Overlednings-sættet til Marklin 7294 Skydebroen sammen med Marklin 7289 Remisen

Remiser som kan anvendes sammen med Marklin 7294 Skydebroen og Overledning er følgende Produkter :

Producent Artikel-Nr	Producent Billede

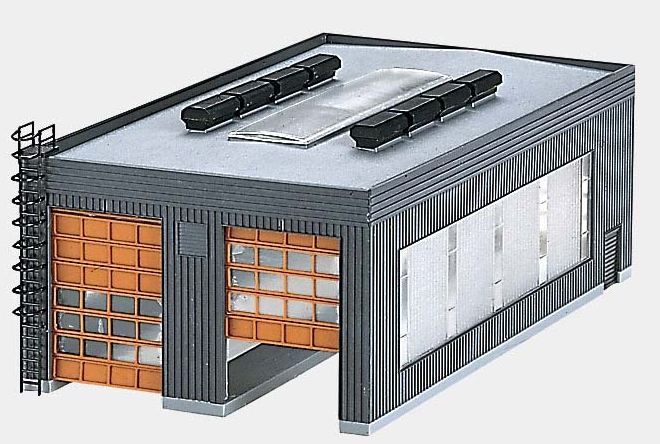

Marklin 7289 - Remise til Elektro Lokomotiver

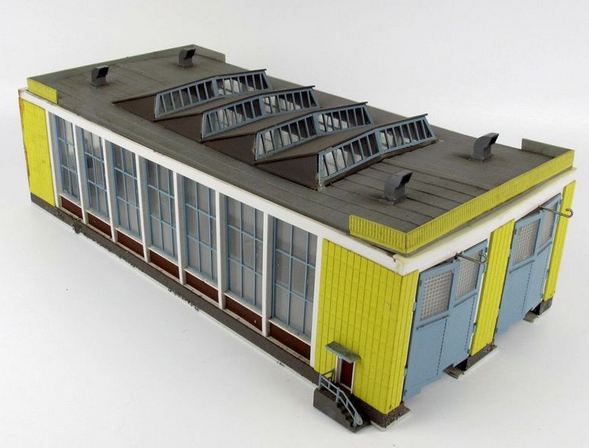

Vollmer 5760 - Remise til Elektro Lokomotiver Tilbehør : Vollmer 1349 - Overledning til Remisen Vollmer 1315 - Overledning - Tilslutningstykke

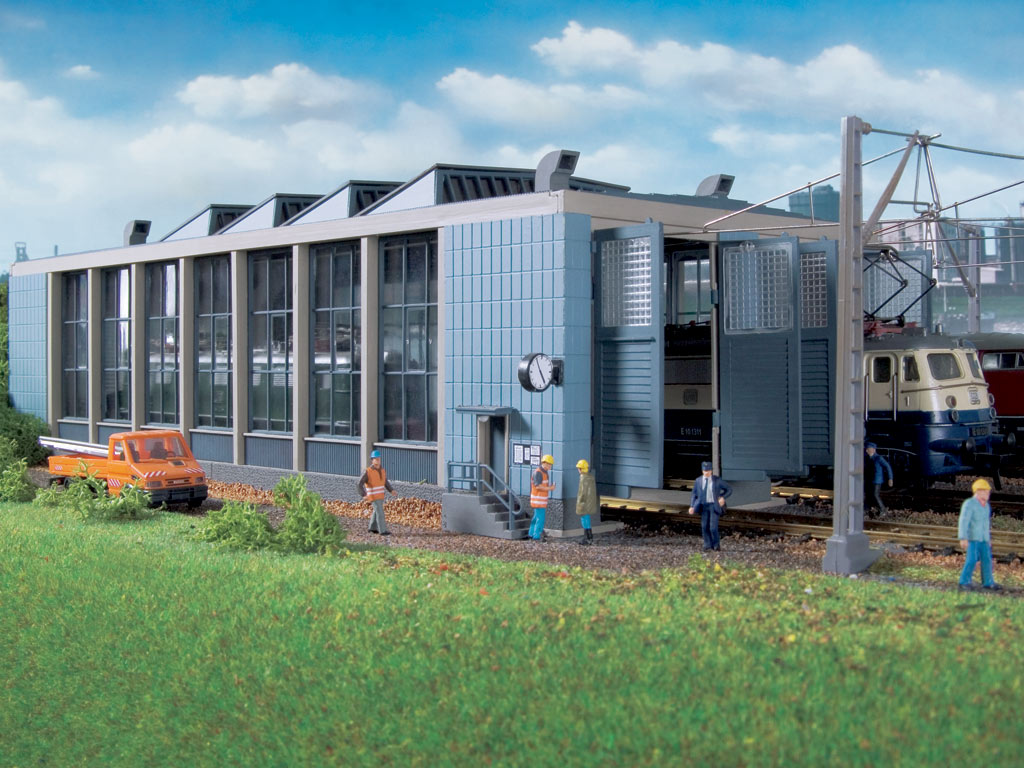

Vollmer 5765 - Remise til Elektro Lokomotiver Tilbehør : Vollmer 1349 - Overledning til Remisen Vollmer 1315 - Overledning - Tilslutningstykke
Faller 120217 - Remise til Elektro Lokomotiver Tilbehør : Faller 180624 - Elektrisk Døråbning til Remise
Faller 195156 - Remise til Elektro Lokomotiver Tilbehør : Faller 180624 - Elektrisk Døråbning til Remise   Bemærk : Special udgave, få stk fremstillet.

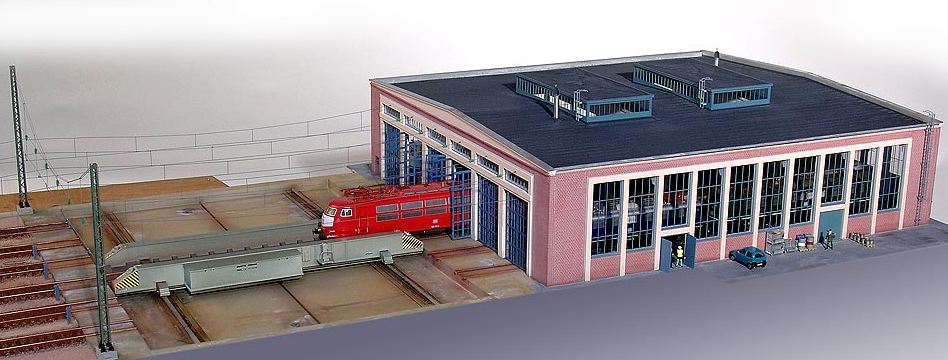

Real Modell B 110 - Remise til Elektro Lokomotiver Fås både udgave til Marklin og Brawa Skydebro.
Kibri 9352 - Remise til Elektro Lokomotiver.

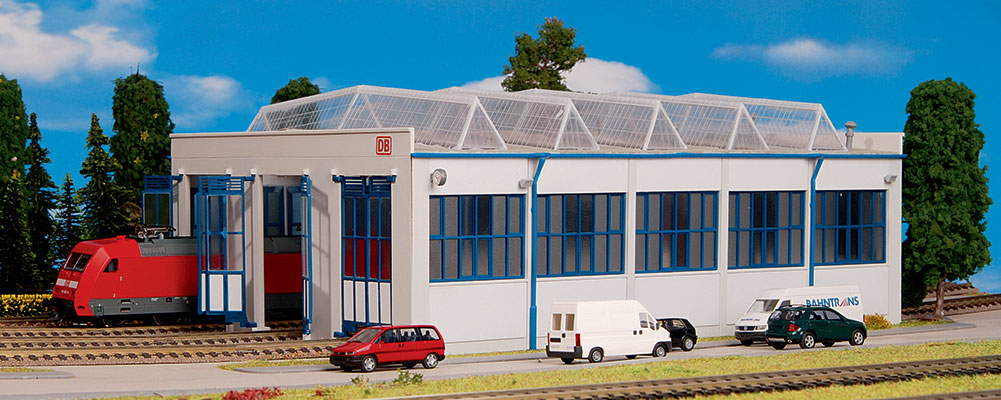

Kibri 39351 - - Remise til Elektro Lokomotiver.

Ombygning af Marklin 7294 Skydebro med SB Modellbau Motor  :

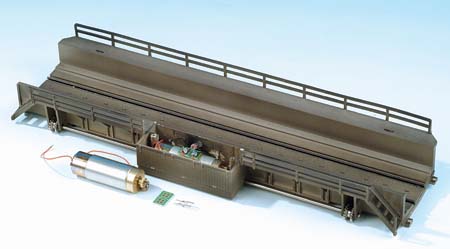

Marklin 7294 Skydebro kan ombygges med SB Modellbau Art-Nr : 22090, som indeholder en Faulhaber 1612 Motor og andre Dele til Ombygningen.

Motoren fra SB Modellbau erstatter den tidligere Marklin Motor monteret i Skydebroen og bevirker at Skydebro'en efter ombygning ikke støjer så

meget som den gør med den Originale Marklin Motor.

Alternative Decodere til Digital Styring af Marklin 7294 Skydebro :

SBD Decoder Decoderen kan anvendes til Digital Styring af : Marklin 7294 Skydebro / Brawa 1180 Skydebro Understøtter Motorola I/II og DCC-formatet via Jumper-Indstilling. Funktioner : Hver Skinnetilslutning får en Seperat Digital-Adresse. Hastigheden af Skydebro er indstilbar. Ombygning af Skydebro med SB Modellbau Motor 22090 understøttes. Tilbagemeldning på Skydebro'ens Position mulig Tilbagemeldning på om Skydebro er i Drift (kører/stoppet) mulig.   Producent : BMBT Hjemmeside : bmbtechnik.de   SBT Produkt-Information SBT Decoder - Brugervejledning (Tysk)

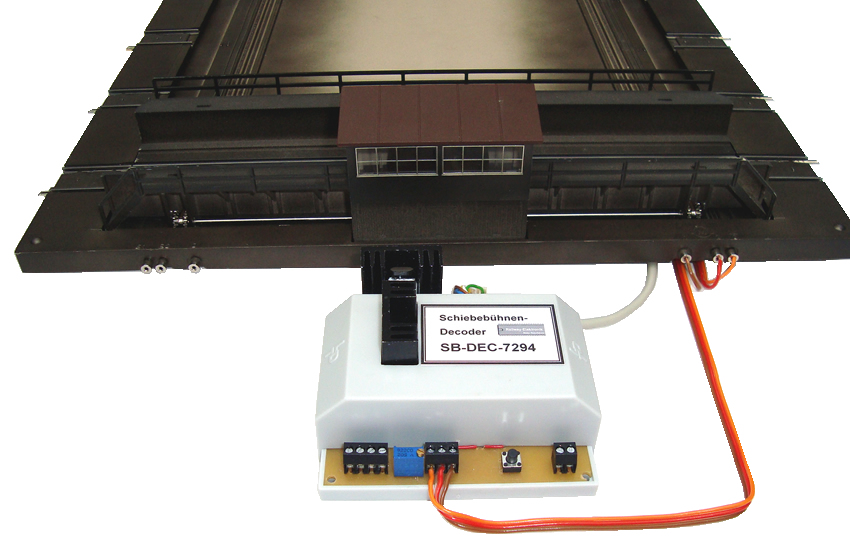

SB-DEC-7294 Marklin 7294 Skydebroen kan efter Ombygning anvendes sammen med SB-DEC-7294 Decoderen. Understøtter Motorola og DCC-formatet. Styring via 9 Hall-Sensore og Magnet.   Hjemmeside : Railway-Elektronik SB-DEC-7294 Produktside SB-DEC-7294 Produktvejledning (Tysk) SB-DEC-7294 Decoder (Samlings-Vejledning & Stykliste) (Tysk)
