Marklin 7051 Kran

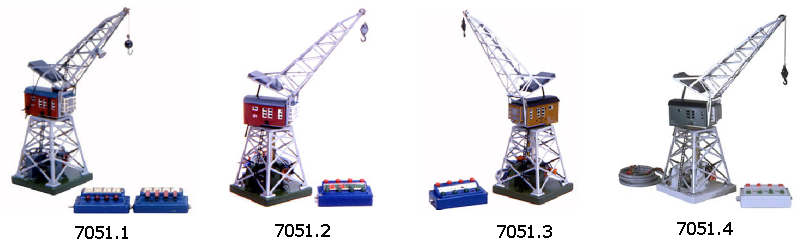

| Marklin 7051.1 | Marklin 7051.2 | Marklin 7051.3 | Marklin 7051.4 |
Produceret 1949-1954 Med Belysning på Kranudlægger | Produceret 1955-1977 Uden Belysning på Kranudlægger | Produceret 1978-2003 Med Brun Kranhus | Produceret 2001-2002 I Marklin 29815/29816 Startsæt |
Marklin 7051 - Brugervejledning 1959 (Original)
Marklin 7051 - Explosionstegning 1973
Marklin 7051 - Explosionstegning 1981
Digital styring af Marklin 7051 kranen kan opbygges ved hjælp af anvendelse af følgende Marklin Produkter :
Marklin k83 Decoder (Art-Nr : 6083/60830) eller Marklin m83 Decoder (Art-Nr : 60831 Decoder )
Marklin k84 Decoder (Art-nr : 6084/60840) eller Marklin m84 Decoder (Art-Nr : 60841 Decoder )
Samt 2 Stk Marklin 72090 Fordeler-plader til Strøm/Stel-Forsyning ( Se Illustrationen herunder )

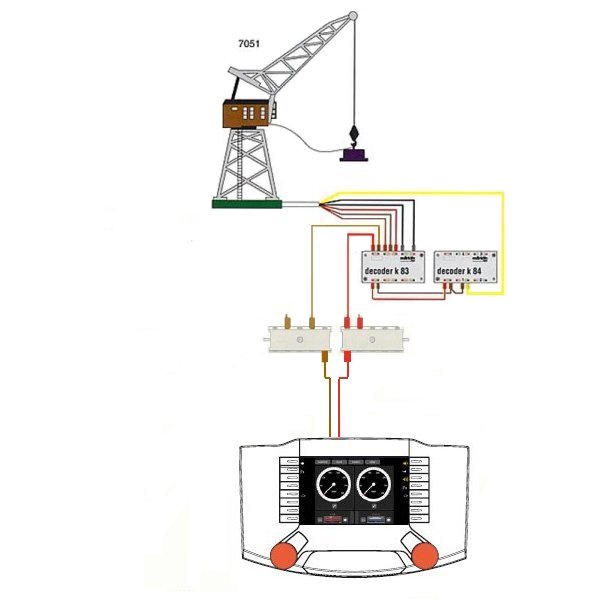

Tilslutning af 1 Stk Marklin 7051 Kran til Centralstation 2 :

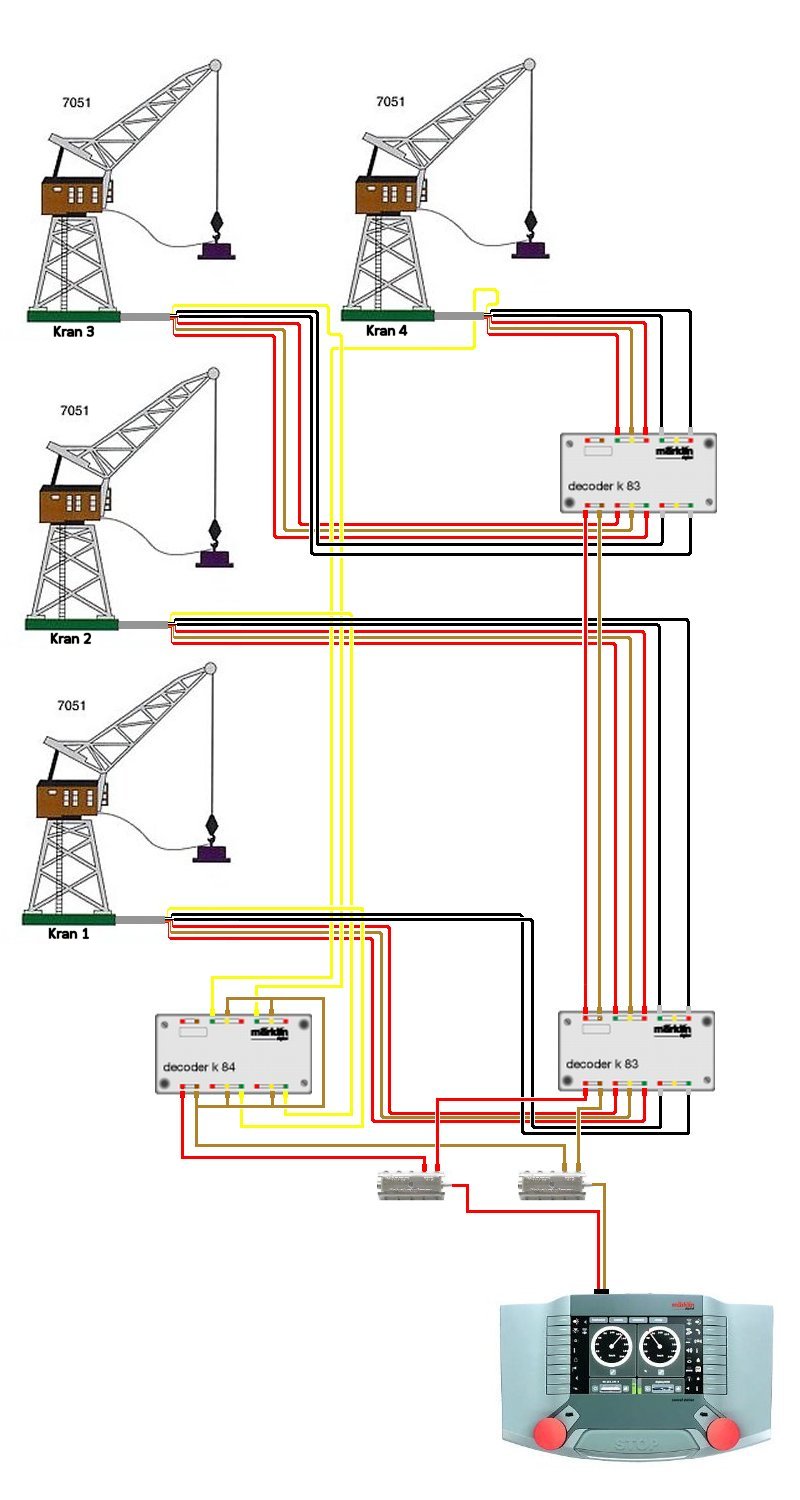

Tilslutning af op til 4 Stk. Marklin 7051 Kraner ved anvendelse af 2 Stk. k83 (m83) Decodere og 1 Stk. k84 (m84) Decoder
Marklin 7051 kranerne forsynes i ovenstående Eksempel med Strøm/Stel "direkte" fra Centralstation 2.
Marklin 7051 Kraner - Opsat ved anvendelse af Booster :
Ønsker man at "spare" på Digital-Strømmen fra Centralsation 2 kan man med "fordel" anvende en af Marklins ældre "Boostere" til
Forsyning af k83/k84 (m83/m84 fra 2013) Decoderne og dermed også etablere en Digital Styring af Marklin 7051 kranerne med
denne metode.
Følgende Boostere kan anvendes : Marklin 6604 (Delta Control ) / 66045 (Delta Control 4F) / 6015 Booster / 6017 Booster.

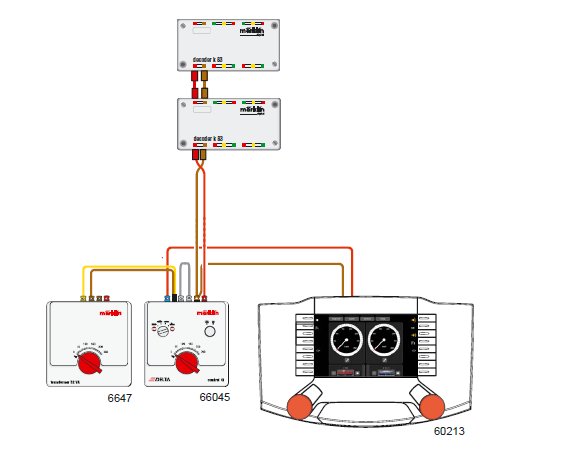

Ovenstående Illustration er et eksempel på anvendelsen af Marklin 66045 (Delta Control 4F) enheden som kan anvendes som
"Booster" sammen med Centralstation 2 til forsyning af Marklin k83/k84 ( m83/m84 fra 2013) Decoderne til f.eks Marklin 7051 Kranerne.
( Se vejledningen til 66045 Delta Control 4F-enheden, for mere Information om hvorledes denne Enhed anvendes som Booster ).
Marklin Centralstation 2 - Styring af Marklin 7051 Kraner :

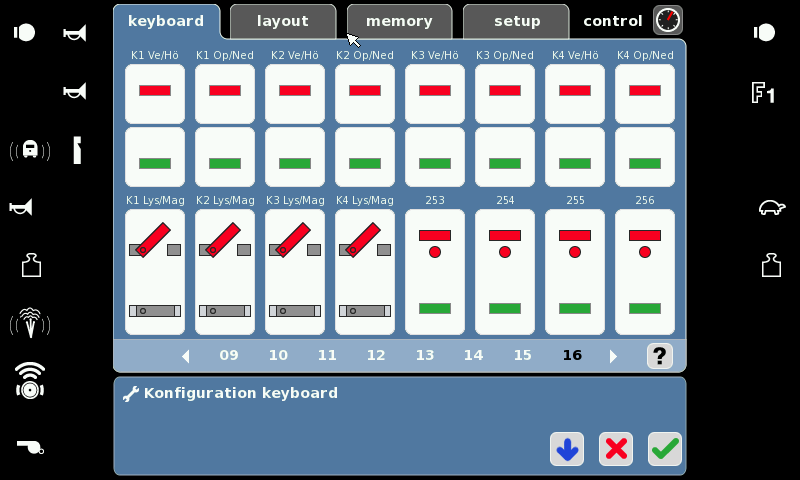

På Centralstation 2 under KEYBOARD-delen kan man etablere en Styring af Marklin 7051 Kranerne som vist på Billedet herunder :
Ovenstående eksempel viser anvendelsen af Digital Adresserne 241-252 til Styring af op til 4 Stk. Marklin 7051 Kraner og anvendelsen
af de i Centralstation 2 indlagte og anvendte Funktions-symboler til etablering af Styringen af Marklin kranerne.
De anvendte Funktions-symboler findes under "TYP" under på Digital-Adressens Konfigurations-side.
Bemærk "navngivningen" af de enkelte Digital-adresser.
(F.eks er Digital-Adresse 241 er benævnt "K1 Ve/hö" = Kran 1 Drej Venstre/Højre )
Navngivningen kan finde sted under Punktet "NAME" for hver anvendt Digital-Adresse på den respektive Konfigurations-side.
Digital-Adresserne på Centralstation 2 er opsat som anvist herunder :
KRAN 1 : (Nederste k83 Decoder på Illustrationen - Udgang 1 og 2 i bunden af k83 Decoderen)
Digital Adresse 241 styrer Kran Nr 1 ( Kranrotation : Venstre / Højre )
Digital Adresse 242 styrer Kran Nr 1 ( Krankrog Op/Ned )
Digital Adresse 249 styrer Kran Nr 1 ( Lys Tændt / Magnet Aktiv ) (k84 Decoder - Udgang 1 i bunden af k84 Decoderen)
KRAN 2 : (Nederste k83 Decoder på Illustrationen - Udgang 3 og 4 i toppen af k83 Decoderen)
Digital Adresse 243 styrer Kran Nr 2 ( Kranrotation : Venstre / Højre )
Digital Adresse 244 styrer Kran Nr 2 ( Krankrog Op/Ned )
Digital Adresse 250 styrer Kran Nr 2 ( Lys Tændt / Magnet Aktiv ) (k84 Decoder - Udgang 2 i bunden af k84 Decoderen)
KRAN 3 : (Øverste k83 Decoder på Illustrationen - Udgang 1 og 2 i bunden af k83 Decoderen)
Digital Adresse 245 styrer Kran Nr 3 ( Kranrotation : Venstre / Højre )
Digital Adresse 246 styrer Kran Nr 3 ( Krankrog Op/Ned )
Digital Adresse 251 styrer Kran Nr 3 ( Lys Tændt / Magnet Aktiv ) (k84 Decoder - Udgang 3 i toppen af k84 Decoderen)
KRAN 4 : (Øverste k83 Decoder på Illustrationen - Udgang 3 og 4 i toppen af k83 Decoderen)
Digital Adresse 247 styrer Kran Nr 4 ( Kranrotation : Venstre / Højre )
Digital Adresse 248 styrer Kran Nr 4 ( Krankrog Op/Ned )
Digital Adresse 252 styrer Kran Nr 4 ( Lys Tændt / Magnet Aktiv ) (k84 Decoder - Udgang 4 i toppen af k84 Decoderen)

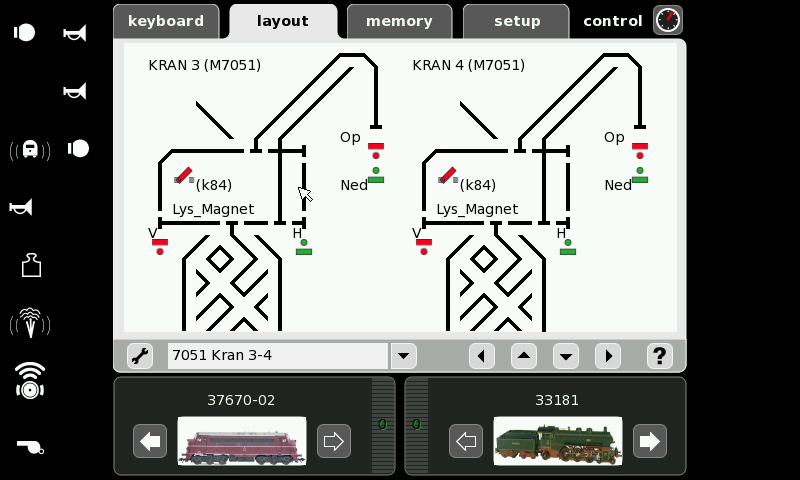

Under LAYOUT-Delen kan der etableres en "symbolsk" visning af Marklin 7051 Kranerne, som vist på Billederne herunder.
De viste 7051 Kraner kan nu styres via de anvendte "Funktions-Symboler" i LAYOUT-delen på Centralstation 2.
Sådan kan man også anvende Marklin 7051 Kranen :
video : http://www.youtube.com/watch?v=_W9RgOHFOVI
Se dette Forum-indlæg : http://forum.3rail.nl/index.php?topic=15090.msg284895#msg284895 på 3Railforum.nl,
hvor du kan finde Billeder af hvordan at Marklin 7051 Kranen kan bevæges sig Frem / Tilbage ved hjælp af en
lille Motor, Snoretræk og andre Dele.

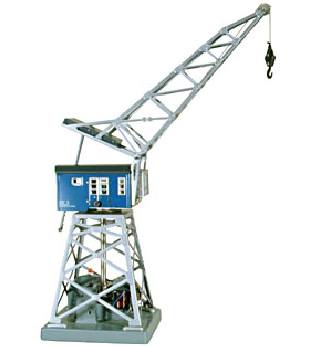

Marklin 7651 Kran (M/ 7652 Decoder monteret i bunden)
Marklin 7651 - Brugervejledning
Marklin 7652 - Brugervejledning Kran-Decoder (MM1)
Tilslutning af 7651 Kranen til Centralstation 2 :
Marklin 7651 Kranen styres via den i Kranen indbyggede 7652 Decoder i bunden af Kranen.
Kranen er ab Fabrik indstillet til Adresse : 30.
Mulige Indstilnings-Adresser for Decoderen er : 01, 03, 04, 09, 10, 12, 13, 27, 28, 30, 31, 36, 37, 39, 40, 80.
( Bemærk : 7652 Kran-Decoderen er en Special Kombination af en Funktions og Lokomotiv-Decoder og understøtter kun Marklin Motorola 1 Formatet )
Funktions-styring :
| F1 ON, F2 OFF | Drejning af Kranhus Dreje-hastigheden styres med den "røde" Regulator-knob på CS 2. Skift af Drejeretning (Tryk 1 gang på den "røde" Regulator-knob på CS 2) |
| F1 OFF. F2 ON | Krankrog Hævning/Sænkning Hæve/Sænke-hastigheden styres med den "røde" Regulator-knob på CS 2. Skift af Hæve/Sænke-retning (Tryk 1 gang på den "røde" Regulator-knob på CS 2) |
| F0 | 1. Tryk på F0 = Kranhus-belysning / Magnet ON 2. Tryk på F0 = Kranhus-belysning / Magnet OFF |
( Bemærk at F1 og F2 må ikke være ON samtidig, ellers reagerer kranen ikke)
Ekstra Tilbehør til Marklin 7051 / 7651 Kranen :
Marklin 7054 er et Montage-sæt som muliggør Installation af selve Kran-Motordelen under selve bordpladen
ved hjælp af vedlagte dele i dette Montage-sæt.
( Produceres ikke af Marklin mere, ).

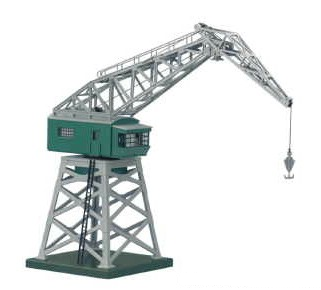

Marklin 76515 Kran
Marklin 76515 - Brugervejledning (2008)
Marklin 76515 - Brugervejledning (2013) M/Dipswitch-Indstillinger
Marklin 76515 - Explosionstegning
Kranen er ab Fabrik indstillet til Adresse : 71
Kranen kan udstyres med en Kran-skovl ( ET-NR : 326665 ) som er vedlagt i Produktets æske.
Kranen kan udstyres med en Kran-Magnet (ET-NR : 312387 ) som skal tilkøbes særskilt og tilsluttes på samme måde som Kranskovlen.
Kranen kan tilsluttes på samme måde som Illustrationen viser til Marklin 7651 Kranen ved hjælp af de 2 Stk Fordeler-Plader som er f
forbundet med Centralstation 2 eller den kan tilsluttes som anvist i Brugervejledningen til B og 0 under en Marklin C-Skinne.
Kranen kan også anvendes med samme tilslutnings-metode til 72090 Fordelings-Plader til Mobilstation 2 (60653).
Funktions-styring på CS2 :
| F0 | Åbning / Lukning af Kranskovl (Indkobling af Kranskovlen (Lukning) er beskyttet af en Tids-Begrænsning. Ca. 30 Sekunder før beskyttelsen træder i kraft begynder lyset i Kranhuset at blinke med en hurtigere Frekvens og efter indkobling af Sikkerheds-funktionen blinker lyset med en langsommere Frekvens og Kulskovl/Magnet sættes OFF). Denne Sikkerheds-funktion reagerer også hvis der ikke er tilsluttet en Kranskovl / Kranmagnet. Først efter en "passende" afkølings-pause kan Kranskovlen styres igen. |
| F2 | Kranhus-belysning/Kranudligger-Belysning ON/OFF |
| F3 | Krankrog (Kranskovl/Magnet) - Hæve/Sænke Hæve/Sænke-hastigheden styres med den "røde" Regulator-knob på CS 2. Skift af mellem Hæve/Sænke-retning ( Tryk 1 gang på den "røde" Regulator-knob på CS 2 ) |
| F4 | Kranhus Venstre/Højre Drejning Dreje-hastigheden styres med den "røde" Regulator-knob på CS 2. Skifte af Drejnings-retningen ( Tryk 1 gang på den "røde" Regulator-knob på CS 2 ) |
Ekstra Tilbehør til Marklin 7051 / 7651 / 76515 - Kraner :
Se denne side : Marklin - Kran Tilbehør (Marklin/Wiad/Sehling/Noch)
