Marklin CS2 - 66045 Delta Control 4f ( Sporskifte-Booster )

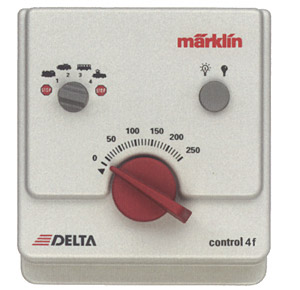

Marklin 66045 Delta Control 4F

Marklin 66045 Delta Control 4F - Brugervejledning ( Dansk Sprog fra Side 71-80 )

Marklin 66045 Delta Control 4F kan sammen med Centralstation 2 anvendes som særskilt "Sporskifte-Booster" i forbindelse

med styringen af Sporskifter, Afkoblings-skinner via en k83 Sporskifte-Decoder (Marklin 60830)

VIGTIGT :

Du kan IKKE anvende Marklin 74460 / 74461 / 74465 Sporskifte-Decoderne (Til C-Skinner) sammen med 66045 enheden

til den Opsætnings-mulighed, da disse Strømforsynes fra ( B ) og ( 0 ) under skinnerne og IKKE fra en k83 Decoder.

Fordelen ved at anvende 66045 Delta Control 4F enheden som Sporskifte-Booster er at når 66045 Enheden er sammenkoblet

med en 6647 Transformer ( eller en Marklin 6002 / 6005 Transformer ) får 66045 enheden sin Strøm fra Transformatoren og

belaster således ikke "Strømforbruget" på Centralstation 2, hvilket er en fordel i forholdet til Kørestrøm til dine Lokomotiver og

deres Funktioner.

Du sparer således på den vigtige "Digital-strøm" til dine Lokomotiver på din Centralstation 2.

Marklin 66045-enheden forbindes til CS2 og K83 Decodere som anvist på Illustration vist længere oppe på denne side.

Den lille Regulator-knap på Marklin 66045-enheden drejes til den yderste "Højre" STOP-Position og skal blive stående der under drift.

( Husk at montere den "grå" ledning mellem de 2 grå stik på bagsiden af 66045 Enheden inden du sætter strøm på dit anlæg )

Opsætningen i forbindelse med Sporskifter og Afkoblings-skinner sker som man normalt plejer at gøre i forbindelse med Opsætning

og Kodning af k83/k84 Decoderne og indstillingerne på Centralstation 2 under Keyboard opsættes som man normalt plejer at gøre.

Endvidere kan man med 66045 Enheden opbygge Styring og Regulering af følgende Marklin Produkter :

1) Digital styring af Marklin 7026 / 7027 / 7186 Drejeskiverne via k83/k84 Decodere

2) Digital styring af Marklin 7294 / 72941 Skydebro via k84 Decoder (Marklin 60840)

3) Digital styring af Marklin 7051 Kran via k83/k84 Decodere.

4) Digital styring af Brawa Skydebro

og ligeledes spare på den vigtige "Digital Strøm" til Lokomotiverne.

For opsætning af en eller flere af de 4 nævnte Marklin Produkter, se Vejledningen til det respektive Produkt som du ønsker at

opsætte og anvende på dit Anlæg.
