Når Din Modeljernbane når op i en vis Størrelse og strømforsyningen til Centralstation 2 ikke kan yde tilstrækkelig med Strøm til Skinnerne til din Modeljernbane,
indsættes Boostere på dit anlæg og anlægget "opdeles" i en eller flere "Bane-afsnit" som hver især forsynes af en Booster med tilhørende Strømforsyning til denne.
Følgende Transformator/Strømforsyninger kan anvendes sammen med 60173 eller 60174 Boostere :
Marklin 60052 - 60 VA
Marklin 60061 - 60 VA
Marklin 60100 - 100 VA
Centralstation 2 (60213/60214) leverer en ydelse på ca 2.5 A ved anvendelse af Marklin 60052 Transformator / Marklin 60061 DC Strømforsyning.
Centralstation 2 (60215) lever en ydelse på ca 5 A ved anvendelse af Marklin 60101 DC Strømforsyningen som er beregnet til Spor 1, men kan også
anvendes til Spor H0 ved at "øge" Lednings-tykkelsen (Minimum : 0,75 Kvadrat) til forsyning af Banestrøm ( B ) og Stel ( 0 ) over "hele" anlægget.
Marklin Fabriks-Info om Marklin 60101 Strømforsyning (PDF)
Ved anvendelse af Marklin 60101 Strømforsyningen sammen med 60173/60174 Booster skal Modeljernbane-anlæggets kabelføring derfor foregå med kabler,
der har et Lednings-tykkelse på mindst 0,75 Kvadrat og op til 1,5 Kvadrat .
Marklin 60173 Booster (MFX-Kompatibel)
Brugervejledning (Dansk Side 31-34)
( NOTE : 14-04-2014 - Bemærk at Marklin stadigvæk tilbyder Ombytning af Marklin 60173 MFX Booster til en 60174 MFX Booster uden Beregning for Køber
For mere Information, se denne Marklin Webside : http://www.maerklin.de/de/produkte/tools_downloads/technische_infos/boostertausch.html

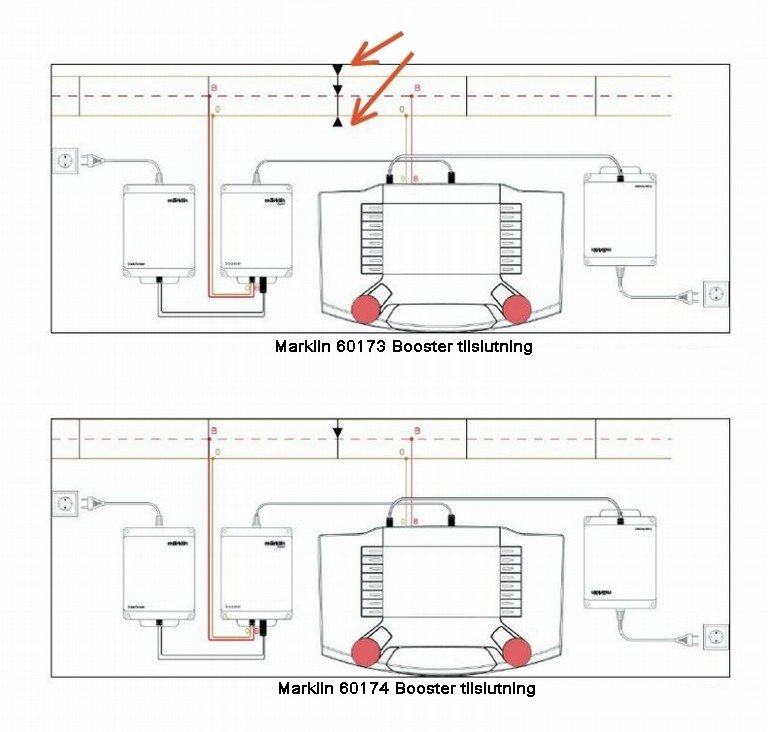

( Bemærk at der ved anvendelsen af 60173 Boosteren skal anvendes isolering både på Midterleder samt ved skinne-sammenføjningerne )
( Bemærk at der ved anvendelse af 60174 Boosteren IKKE skal anvendes isolering til adskillelse af Skinnerne ).
NOTE : Dette bevirker at den "Fælles" Stel ( 0 ) gennemføres i mellem de "respektive" Booster-afsnit og Centralstation 2.
Marklin 60174 Booster (MFX-Kompatibel)
Brugervejledning (Dansk Side 31-34)
1 Stk Marklin 60173/60174 Boostere kan tilsluttes på Bagsiden af CS2 ved Stik-indgangen markeret med "60173" eller "60174"
Hvis der skal anvendes mere end en Booster på anlægget, kan man anvende en Marklin 60125 Terminal, hvor til der kan tilsluttes op
til 4 Stk. 60173/60174 Boostere for hver tilsluttet Marklin 60125 Terminal enhed.
Bemærk :
For hver tilsluttet 60173/60174 Booster til anlægget skal der anvendes 1 Stk Transformator / DC Strømforsyning pr. Booster.
Anvendes der en 60101 DC Strømforsyning til Centralstation 2 (60215) som leverer 5A, bør man også anvende denne til forsyning af
60173/60174 - Boosterne for at bibeholde den samme forsyning på 5A på hele Modeljernbane-anlægget.

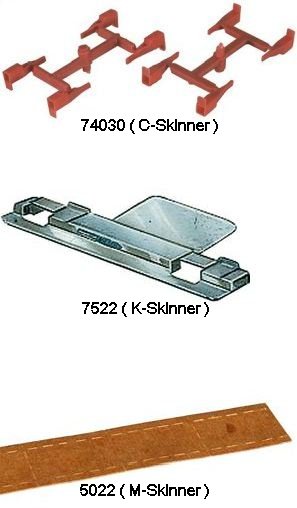

Til Adskillelse af Midterleder / Skinne-overgangene anvendes følgende Komponenter fra Marklin :
Midterleder-Isolering ( også kaldet Slæbesko-Vippere )
Skinne-Isolering : ( Til montering mellem Skinne-overgange )
