Vognbelysning

Hejsa

Viessmann laver nogle nye vognbelysninger med en elektronik der giver så godt som ingen blinken af lysene, hvad hedder disse "dimser" der gør dette? Jeg har selv en ide om at prøve at lave lys i en dobbeltdækker smd samt modstande har jeg, men de andre har jeg ikke og jeg har set Viessmann i funktion og de virker fint. Er der en der ved hvad det hedder det jeg skal bruge, sådan helt skåret ud i pap Laughing out loud

vh Torben

__________________

Tysk epoke Iv & V - IB -Uhlenbrock Lissy - K-Skinner

Like 0 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 3.553

PB  Blog  Hjemmeside

Da' Torben.

Det er ikke så svært - du skal have en (stor) kondensator på. En kondensator fungerer, i denne sammenhæng, som en slags korttids-batteri, så jo større, jo bedre. Du skal bruge en elektrolytkondensator, og sæt roligt den største i, du kan få plads til i vognen.

__________________

MVH
Lars

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.304

PB

hejsa!

Jeg bryder mig ikke om de alt for store kondensatorer, for de kan trække en grusom masse strøm i en kort tid. Det sker når kondensatoren er mere eller mindre afladet -og der kommer forbindelse til skinnerne igen.

Så skal der i hvert fald laves en form for strømbegrænsning på opladningen. De store strømme kan lave nogle grimme brandsår på hjul og strømoptag.

Håber at det kan give lidt stof til egtertanke..

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"Busk" skrev:
Viessmann laver nogle nye vognbelysninger med en elektronik der giver så godt som ingen blinken af lysene, hvad hedder disse "dimser" der gør dette?
Nu er det godtnok ikke lige Viessmann selv der laver dem, men TAMS (som er biligere med dem), anyhow, det de har gjort er at de har placeret kondesatorer på printet til at holde på strømmen.
"Busk" skrev:
Jeg har selv en ide om at prøve at lave lys i en dobbeltdækker smd samt modstande har jeg, men de andre har jeg ikke og jeg har set Viessmann i funktion og de virker fint. Er der en der ved hvad det hedder det jeg skal bruge, sådan helt skåret ud i pap Laughing out loud

Det geniale TAMS har gjort (og som er grunden til at han sælger til andre der så sætter egne klistermærker på) er at han laver en konstantstrømsgenerator til en række lysdioder frem for at kun sætte en modstand på. Det giver at en lysstav ved analog drift lyser med fuld knald længe inden toget er gået i gang. Nu er der så kommet en kondensator med i billedet, der gør lyset endnu mere stabilt.

Jeg er med til at drive en "mindre modeltogsbane", der har brugt TAMS stave i en del år efterhånden. Vi køber dem direkte ved TAMS. Det er billigere og ingen af os gider at lave konstantstrømsgeneratorer og lodde SMD dioder på print.

Dem der ellers har været forbi boæcheforretningen i Hadsten har nok oplevet det spektakulære dobbeltdækkertog hvor en 143'er skubber rundt på 6 stk dobbeltdækkervogne med fuldt blus på lys i 2 etager. Her er der kun strømoptag på styrevogn og bagerste vogne, resten er koblet sammen med ledninger, men den geniale konstruktion (selv uden kondensatorer) gør at lyset er helt flimmerfrit.

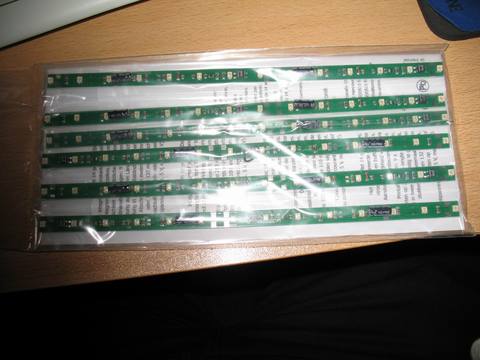

Jeg kan da lige vedhæfte et billede af en "six-pack" jeg fik stukket i hånden her til aften og som i morgen skal monteres i et IC farvet roco vognsæt - hvis jeg da får det afhentet på postkontoret i morgen.

Kondensatorene er på 100uf, og de skal ikke være større, har man problem med "flimmer" med sådanne kondesatorer bliver det blot endnu værre med en større kondensator (Gert har ret).

Klaus

Resize of IMG_4430

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 3.553

PB  Blog  Hjemmeside

Da' Gert.

"Gert Frikke" skrev:
Jeg bryder mig ikke om de alt for store kondensatorer, for de kan trække en grusom masse strøm i en kort tid. Det sker når kondensatoren er mere eller mindre afladet -og der kommer forbindelse til skinnerne igen.Så skal der i hvert fald laves en form for strømbegrænsning på opladningen. De store strømme kan lave nogle grimme brandsår på hjul og strømoptag.

Nej, det vil nok være smart at placere kondensatoren efter den modstand (eller anden strømbegrænser), du alligevel skal have til lysdioderne - så slipper du for de problemer, du nævner. Wink

__________________

MVH
Lars

Like 0 kan lide
Top


chansen

Skovlunde

Indlæg: 84

PB  Hjemmeside

Hej Torben

Jeg har lige monteret lys i mine Heljan vogne med Viessmann 50491 lysskinne. Det er den gule udgave, findes også i hvid. Her kan du blot lodde ledninger direkte på.

Jeg har lige lavet en vejledning som ligger på digitaltog.dk

God fornøjelse

Claus

__________________

www.modelbane.com

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.304

PB

Hejsa!

Ja det kan man, men så bliver arbejdsområdet for kondensatoren meget lille - og er den afladet, så tager det ladetiden for lyset at komme op igen.

Konstantstrømsgeneratorer er altid et spændende alternativ - een til dioderne og een til ladning af kondensatoren - omskiftning via en diodeport. Men så er det også pludselig en elektronikkonstruktion.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.488

PB  Hjemmeside

Hejsa

Er det ikke ved at være tid for at vi får sat en lille generator på vognhjulene ...? Laughing out loud

Martin Wink

__________________

http://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
http://www.hyldegaarden.dk
http://www.vsvt.dk

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.304

PB

Hej Martin!

jamen fin pointe du har der - det er vel MODELtog!

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"chansen" skrev:
Jeg har lige monteret lys i mine Heljan vogne med Viessmann 50491 lysskinne. Det er den gule udgave, findes også i hvid. Her kan du blot lodde ledninger direkte på.

Dem har du også set som TAMS hos os....

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


Busk

Indlæg: 455

PB

Når jeg ser på kondensatorer på elektroniklavpris, så er der jo afsindig mange slags og de hedder noget jeg ikke engang ved hvad betyder Laughing out loud

har i et bud på havd jeg skal gå efter

vh Torben

__________________

Tysk epoke Iv & V - IB -Uhlenbrock Lissy - K-Skinner

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

[quote="Busk"]Når jeg ser på kondensatorer på elektroniklavpris, så er der jo afsindig mange slags og de hedder noget jeg ikke engang ved hvad betyder Laughing out loud

har i et bud på havd jeg skal gå efter/quote]

Ja, den rette størrelse.

Spøg til side, hvordan bygger du dit kredsløb?

Det er meget afgørende for valg af kondesator.

Hvad koster det kr/øre mæssigt selv at bygge lys til vognen?

Vi køber regelmæssigt hjem en 50-60 lysstave af gangen og ender i ca 80 kr per lysstav alt incl. Det er så med gult lys - hvilket faktisk passer meget godt med tog ude i den virkelige verden.

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


Busk

Indlæg: 455

PB

Mim plan er 14 smd 603 på række

__________________

Tysk epoke Iv & V - IB -Uhlenbrock Lissy - K-Skinner

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"Busk" skrev:
Mim plan er 14 smd 603 på række

Okay

Fik rykket styrevognen og den første 2. klasses vogn fra hinanden i dag og lavet lys. Front/slutlyset på styrevognen var lavet med 16 volts pærer og da vi kører analog drift blev de skiftet ud med LED's. Efter jeg har taget billeder kan jeg se at der er "overhøring" mellem rødt og hvidt lys, så lyslederne skal ud og males hvide - en gang når der bliver mere tid.

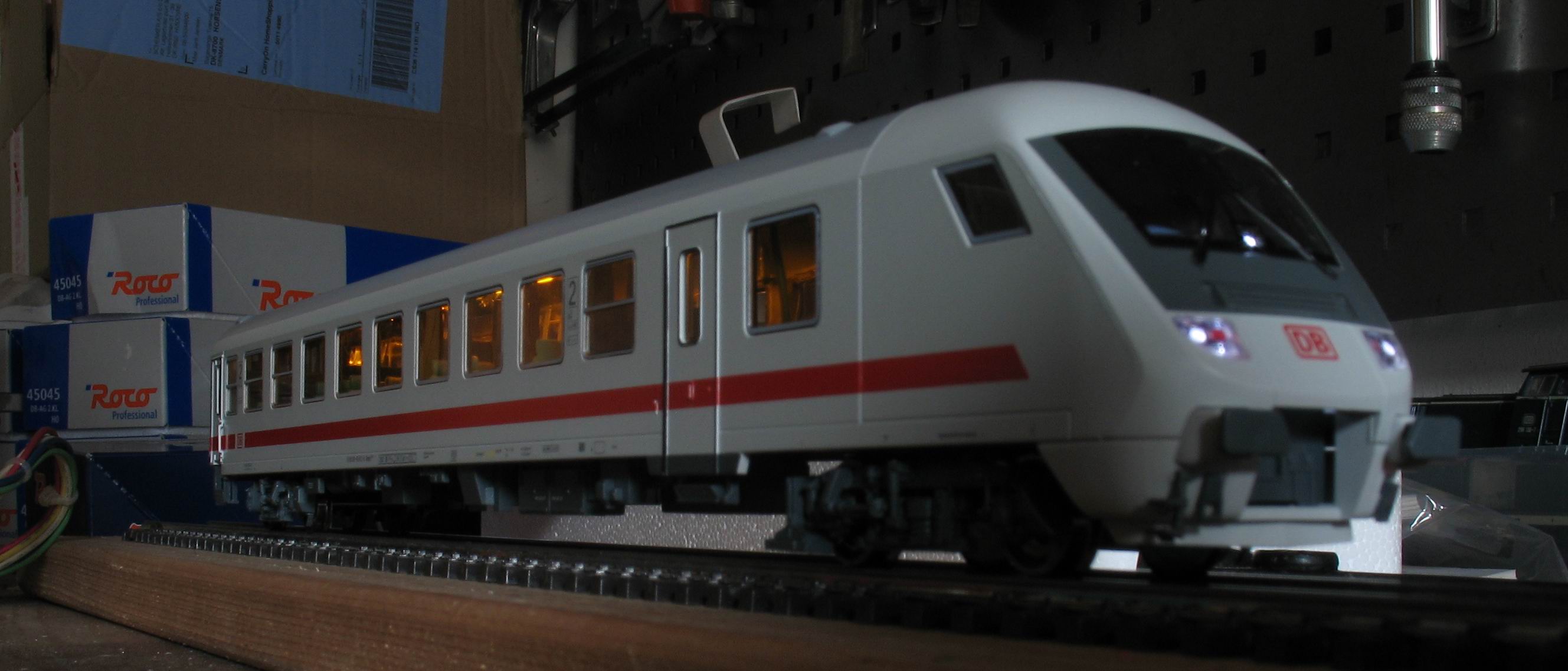

Der er også installeret TAMS lys i vognen (ja, gult lys) og jeg har nappet et hurtigt billede her til eftermiddag (tilgiv mig den ringe kvalitet af billedet). Der er reduceret så der kun er 12 lysdioder i vognen, på grund af den korte passagerafdeling, når det er nat skal der helst være nogenlunde mørkt i førekabinen.

Jeg skal se om ikke jeg kan få et bilede af begge vogne her til aften.

Planen er at der kommer 1 styrevogn, 4 stk 2. klasses vogne og en bord-bistro. Fik lige set at der er komplet strømoptag på alle vogne fra fabrikken - det er jo fedt, men de skal alligvel adskilles for at få strøm forsvarligt op til lysstavene.

Klaus

IC styrevogn med lys
