Hej alle

Nogen der ved hvad D13 er for en diode i viessmann 5211

Er det en zener eller en anden diode. og hvis det er en zener hvor stor er den så

Nogen der ved noget ?

//Fizban

__________________

//Fizban -- Lima, H0, Analog

Like 0 kan lide
Top


reh

System engeneer

Indlæg: 144

PB  Blog

Hej

Du skal finde en som har papirene fra byggesættet 5291 (5211 som byggesæt).

Her er der tegninger samt komponent liste.

Rene'

__________________



----------------------------------------------------------------

Rene' Hansen

Medlem af www.rmjf.dk

----------------------------------------------------------------

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.305

PB

Hej!

Hvad står der på dioden?

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Fizban

Indlæg: 181

PB  Hjemmeside

"Gert Frikke" skrev:
Hej!Hvad står der på dioden?Gert

Det ved jeg ikke ..

jeg her kun denne

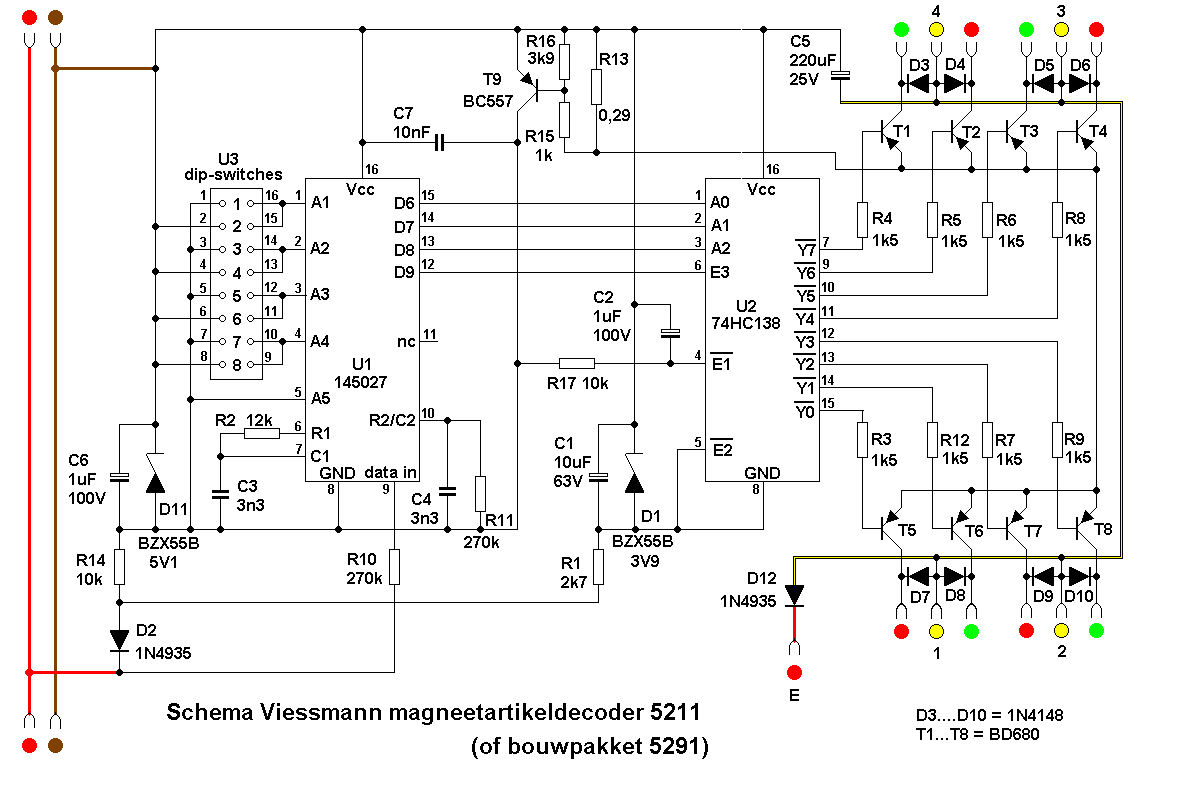

og et diagram

viessmann 5211

wisdec3

__________________

//Fizban -- Lima, H0, Analog

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.305

PB

Hej!

Ja den er ikke emd på diagrammet - så det kan være svært at se. Hvad er der tilbage i posen når alle andre dioder er monteret? Nu kan jeg se, atdu har monteret en på pladsen, men hvordan har du valgt den diode, du har monteret?

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Fizban

Indlæg: 181

PB  Hjemmeside

det er ikke noget jeg har monteret. det er billeder fra nettet. (glemte jeg lige at skrive)

Det var bare hvis man nu ville prøve at lave en selv.

Men i følge diagrammet så er den der jo ikke så det er jo ikke sikker den er vigtig.

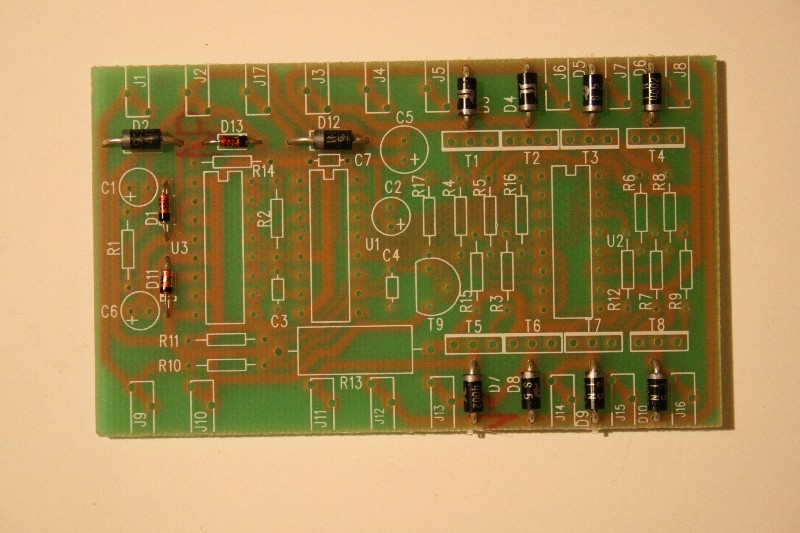

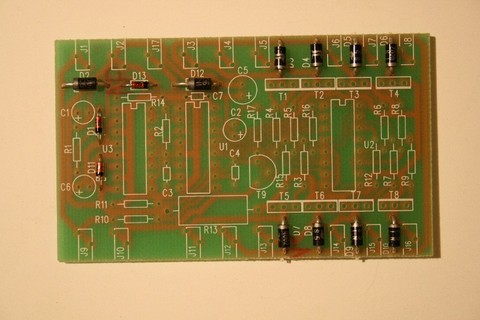

Men det var jo bare det at jeg så den på det billede jeg fandt af printet.

så hvis nogle har bygselv versionen og ved hvad det kan være ville det jo være rart

og måske hvor den er forbundet. jeg har en ide med vil gerne høre andre.

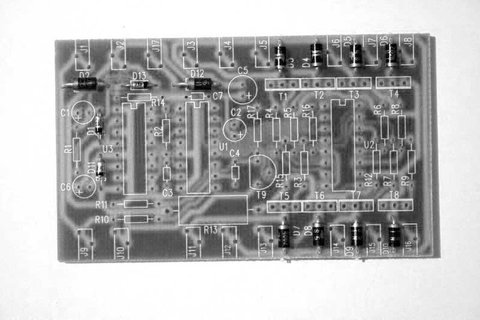

Har fåget lavede dette billede.

//Fizban

5211

__________________

//Fizban -- Lima, H0, Analog

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.305

PB

Hej!

Du skal lige huske, at den kun kan modtage Motorolas (Märklin) dataformat.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Fizban

Indlæg: 181

PB  Hjemmeside

Jepper det er der styr på... lige med denne..

Kender du en der kan modtage multi protokol

//Fizban

__________________

//Fizban -- Lima, H0, Analog

Like 0 kan lide
Top


speed180

Indlæg: 157

PB

"Fizban" skrev:
Jepper det er der styr på... lige med denne..Kender du en der kan modtage multi protokol//Fizban

Du kan jo prøve at kaste et blik på denne decoder, om du vil bruge DCC eller Motorola afhænger kun af HEX koden du stopper i PIC kredsen

http://www.digital-bahn.de/bau_s88n/weich88-n.htm

Stig

Like 0 kan lide
Top


Mikael

Udviklingsingeniør

Indlæg: 577

PB  Hjemmeside

Det var en værre opgave, du dér fik stillet. Men jeg har fundet svaret.

Byggesættet 4291 er kommet i (mindst) to forskellige varianter. Diagrammet er fra den gamle (uden D13), men printet er nyere, hvor bl.a. D13 er kommet med.

D13 skal være en ZPD 47. Altså en zenerdiode på 47 volt.

Desuden er R13 på 0,39 ohm, i stedet for de 0,29 der står i dit diagram.

D2 og D12 kan være 1N4936 i stedet for 1N4935.

Like 0 kan lide
Top


Fizban

Indlæg: 181

PB  Hjemmeside

47v det var meget.

__________________

//Fizban -- Lima, H0, Analog

Like 0 kan lide
Top


Fizban

Indlæg: 181

PB  Hjemmeside

Hej Mikael

tak for indlæget. det var bare super..

Og det er en 47 og ikke en 4.7v ??

Ville lige høre *S*

Men ellers super tak igen....

//Fizban

__________________

//Fizban -- Lima, H0, Analog

Like 0 kan lide
Top


Mikael

Udviklingsingeniør

Indlæg: 577

PB  Hjemmeside

Det er ikke en trykfejl.

Der står 47 i styklisten, og det er også en 47V zener, de har lagt med i kittet.

Jeg kan ikke helt gennemskue hvad den gør godt for, andet end måske lidt transientbeskyttelse.

Like 0 kan lide
Top
