Sporplan for legebane - Hjælp søges

Hej Sebastian

Til et sådant anlæg kan du sagtens anvende MDF-plade

Go' fornøjelse med anlæggets opbygning.

"henho" skrev:

Hej SebastianTil et sådant anlæg kan du sagtens anvende MDF-plade Go' fornøjelse med anlæggets opbygning.

Mange tusind tak

Du kender ikke til Bropillerne vel ? for kan ikke helt finde ud af hvor mange af hver jeg skal bestille her til januar når jeg skal starte med at bygge lidt op.

__________________

Mvh. Sebastian Leo Forring

Marklin C-skinner. mobil station, DSB Epoke 4 - 6

Youtube opdate: http://www.youtube.com/watch?v=cj7_m3LHy4w&feature=colike

Hej igen

Næeh, det er nok for lang tid siden (28 år) jeg kørte Märklin, og da var det M-skinner; men dengang var bropillerne bygget op således, at der var et underlag (1 cm), et højt stykke bropille (5 cm), samt et lavt stykke bropille (1,5 cm). Der skulle, så vidt jeg husker, nemlig 4 små stykker til, at danne samme højde, som et stort stykke.

Den største højde af broen på dit anlæg afhænger af, om du vil køre med luftledning eller ej.

okay. men man starter ved den minste kan jeg så gætte mig til. der er jo 4 størrelser

(Bro pille fundament plade 2.5 mm)

(Grundpille 3 mm. for bropillesystem)

(Bropille 6 mm. for Märklin C + K broer)

(Bropille 30 mm. for Märklin C + K broer)

Nej jeg venter med luftledninger til mit store anlæg om små 10 - 40 år

Men 5 cm er den højde man skal bruge når man ikke anvender luftledninger så ? og ellers skal man bare lave en stigning på 2% som jeg ikke ved hvad svare til i cm i højden og hvor de skal placeres.

__________________

Mvh. Sebastian Leo Forring

Marklin C-skinner. mobil station, DSB Epoke 4 - 6

Youtube opdate: http://www.youtube.com/watch?v=cj7_m3LHy4w&feature=colike

Hej igen

Jeg mener, at en sikker højde uden luftledning til Märklin C er 7,5 cm, da skinnens højde også skaltages med i betragtning.

Det ligner da ikke en lege-bane, men mest en racerbane...

En god legebane kunne vel ogsaa bruge mindst et par vendesloejfer!

Hej Sebastian

Omkring din stigning har jeg regnet lidt på det.

Mindsteelementet fra Märklin (brostykker) er 3 mm. Hvis vi går ud fra at en standard skinnelængde er 180 mm. så vil du opnå en stigningsprocent på 1,67 hvis du forhøjer med førnævnte 3 mm pr. skinne.

Hvis du skal op i 7,5 cm i højde skal du bruge 450 cm bane for at opbygge den højde.

Hvis du forøger med 6mm pr. skinne bliver din stigningsprocent på 3,34 og du skal bruge 225 cm. for at kommer derop.

Jeg kan ikke se at det er muligt på dit layout.

Det jo en bane de har lavet så jeg troede det kunne lade sig gøre.

:S

Men så må jeg lave en anden sporplan eller prøve at finde på noget.

__________________

Mvh. Sebastian Leo Forring

Marklin C-skinner. mobil station, DSB Epoke 4 - 6

Youtube opdate: http://www.youtube.com/watch?v=cj7_m3LHy4w&feature=colike

Ja det kunne den godt bruge.

Har haft tænkt på skyggebane gård osv. men sporplaner og mig er ikke min stærkeside så kommer ikke så langt.

men det jo som sagt en Legebane som jeg ville lave så skal jo heller ikke koste mig over 10000kr at lave.

det ville være for dyrt

__________________

Mvh. Sebastian Leo Forring

Marklin C-skinner. mobil station, DSB Epoke 4 - 6

Youtube opdate: http://www.youtube.com/watch?v=cj7_m3LHy4w&feature=colike

Hej Sebastian

Jamen det kan sagtens lade sig gøre. Det var dig selv der skrev at du ville have en stigningsprocent på 2.

Men Märklins sporplan forudsætter at du skal op på 4%. Til gengæld garanterer planen dig at alle skinnerne passer i planen, ikke at det nogensinde bare kommer til at minde om et realistisk sporforløb.

Dette gælder stor set for alle færdige sporplaner.

Du må i tænkeboks selv. :idea:

Nu har jeg ikke testet om mine loks kan trække 4 vogne på en 4% stigning. men hvis de kan ville jeg holde mig til dette anlæg. hvordan udregner jeg hvor bropillerne skal stå ? og hvor mange jeg skal bruge ?

__________________

Mvh. Sebastian Leo Forring

Marklin C-skinner. mobil station, DSB Epoke 4 - 6

Youtube opdate: http://www.youtube.com/watch?v=cj7_m3LHy4w&feature=colike

Hej Sebastian

Der må vi have nogen andre på banen der har erfaring med c-skinner og hvor langt der må være mellem understøttelserne. I gamle dage, da jeg kørte 3-leder, var alting m -skinner og der var man nødt til at have en bropille i hver skinnesamling. Det er mit indtryk at c-skinnerne er betydeligt mere "stive" i samlingerne og at man derfor ikke har behov for så mange understøttelsespunkter?

Nogen der har erfaringer?

Ja jeg håber osse der er en hjælpene sjæl der ude som evt. kunne hjælpe lidt.

__________________

Mvh. Sebastian Leo Forring

Marklin C-skinner. mobil station, DSB Epoke 4 - 6

Youtube opdate: http://www.youtube.com/watch?v=cj7_m3LHy4w&feature=colike

"henho" skrev:

Hej SebastianTil et sådant anlæg kan du sagtens anvende MDF-plade Go' fornøjelse med anlæggets opbygning.

Strø/lægte fingersk 47 x 50 mm á 3,0mtr

MDF Plade Kronospan MDF E-1 10mm 122x244 cm pr. plade 142,71

NKT Beslagskrue TORX 20 - 5,0 x 35 mm - PK a 250 stk.

Paslode vinkelbeslag S35 - 50 x 50 x 2,5 x 35mm 4,41

Det noget i den stil jeg skal have fat i til at opbygge fundamentet til banen ikke ? eller er jeg helt galt på den ?

Bruger siden http://www.billigbyg.dk/shop/frontpage.html

Syntes det er fair priser.

__________________

Mvh. Sebastian Leo Forring

Marklin C-skinner. mobil station, DSB Epoke 4 - 6

Youtube opdate: http://www.youtube.com/watch?v=cj7_m3LHy4w&feature=colike

Jeg vil foreslå fleksible ramper - lavet af noget hvid skumplast. Måske andre kan hjælpe med et link, da jeg kan ikke finde et.

Et alternativ er:

http://spor23.dk/products/productinfo.aspx?ProductID=1734&MenuItemID=55

Jamen det ser da lovene ud må man lige kigge nærmer på

__________________

Mvh. Sebastian Leo Forring

Marklin C-skinner. mobil station, DSB Epoke 4 - 6

Youtube opdate: http://www.youtube.com/watch?v=cj7_m3LHy4w&feature=colike

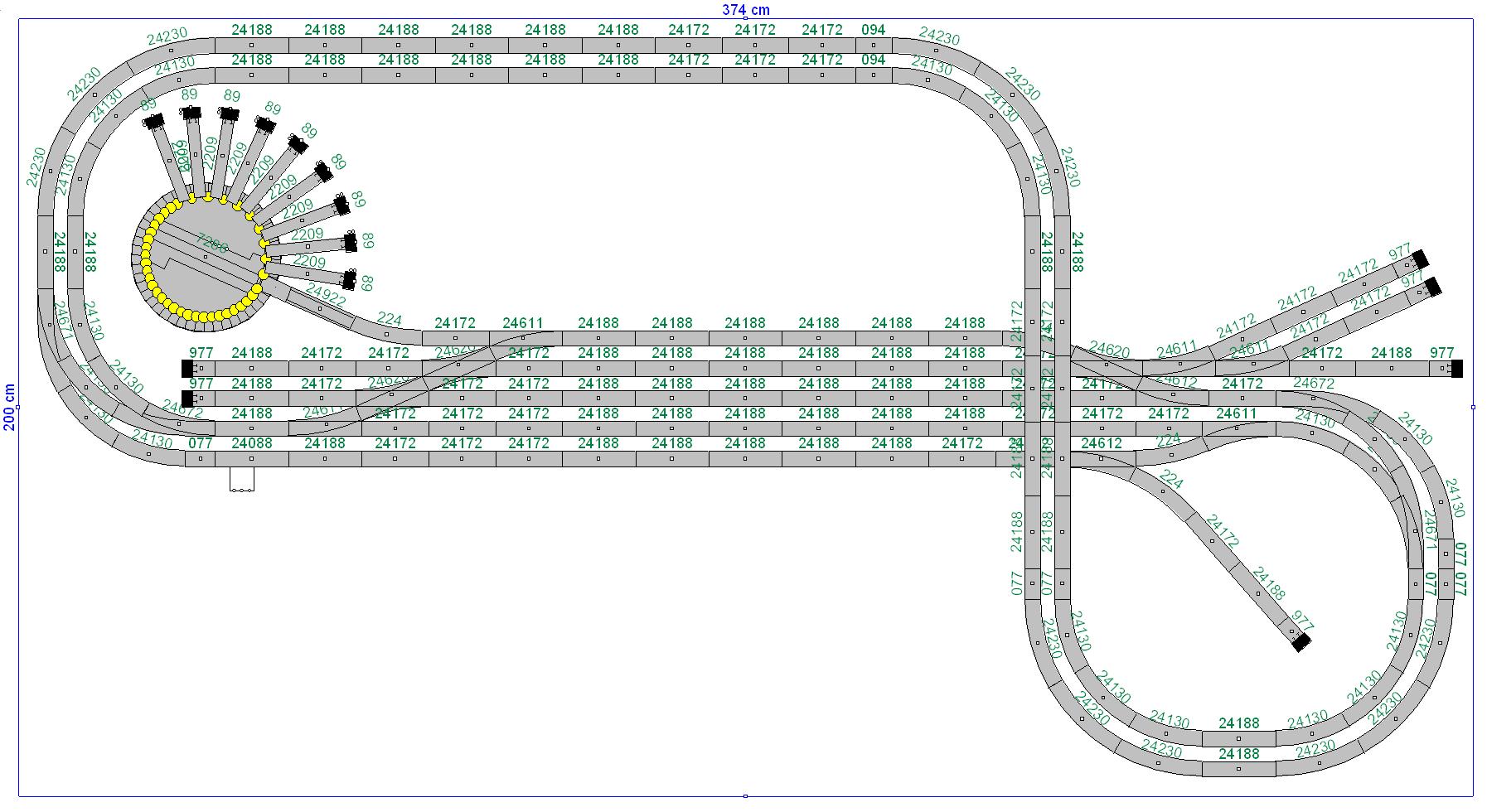

Nu har jeg lige spjelvendt den fordi jeg skal have så meget plads som der er muligt hvis jeg skal kunne udvide banen på et sener tidspunkt. og udvidelsen ser således ud

__________________

Mvh. Sebastian Leo Forring

Marklin C-skinner. mobil station, DSB Epoke 4 - 6

Youtube opdate: http://www.youtube.com/watch?v=cj7_m3LHy4w&feature=colike

Hej Sebastian hvad er det du skriver med gult lige under dit navn?

Skriv venligst som der har været skrevet andet steds kun med sort.

MVH. Sebastian Leo Forring

3 skinne. Epoke4-5. DSB.

Ønsker alle en god jul og et godt nytår

Det er det her der står under mit navn

__________________

Mvh. Sebastian Leo Forring

Marklin C-skinner. mobil station, DSB Epoke 4 - 6

Youtube opdate: http://www.youtube.com/watch?v=cj7_m3LHy4w&feature=colike

Se det var straks meget bedre. Jeg tror du vil få mange tilkendegivelser der takker dig for din snarrådighed og ændre til udelukkende sort tekst.

Hehe. Jeg har sporskiftet som sortlayout så jeg ser det hele i hvidskrift
