SMD dioder

Hejsa

Er der nogle af jer der kan forklare mig hvorfor spændingen/styrken falder når: Jeg er ved at lave vognlys i en vogn hvor der ikke er plads til købelys så derfor har jeg loddet selv. Jeg ville bruge 2 typer men de kan åbenrbart ikke virke sammen. Er det noget med spænding eller hva´? kører jeg samme type sammen no problemo, men 3 af samme type og så to af de andre i forlængelse bliver lysene svage, hvorfor?

hilsen Torben

100

plcc2_100_1

__________________

Tysk epoke Iv & V - IB -Uhlenbrock Lissy - K-Skinner

Like 0 kan lide
Top


Mikael

Udviklingsingeniør

Indlæg: 588

PB  Hjemmeside

Hvilke farver er de to typer. Det er lidt svært at gætte ud fra billederne.

Og hvordan forbinder du dem? I serie? I parallel? En kombination af de to? Og hvad med formodstande: Har de hver deres, eller deler de en?

Like 0 kan lide
Top


Busk

Indlæg: 462

PB

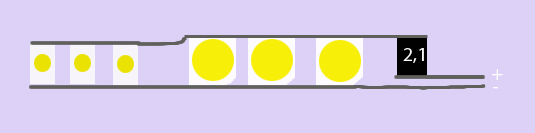

De er hvide og vedlagt hvordan de er forbundet

dioder

__________________

Tysk epoke Iv & V - IB -Uhlenbrock Lissy - K-Skinner

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.312

PB

Hej!

Klart at selv den mindste forskel i spændingen mellem de 2 typer vil give lysforskel. Du bruger også al for megen strøm på den måde. De skal serieforbindes, så virker det. Du bliver dog nok nødt til at lave det som 2 serieforbindelser med 3 dioder i hver gren med hver sin seriemodstand. Med hvide dioder har jeg fundet 2,7kOhm passende.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


boholm

Service Engineer

Kastrup

Indlæg: 651

PB  Hjemmeside

Lidt generelt om lysdioder:

Lysdioder fås også i mange faconer, men de kan kun klare én spænding. Og dette afhænger af den farve, de lyser med. De kan kun klare 2-3 volt alt efter type/farve. De kan altså ikke tåle trafo-spænding direkte. De skal have en for-modstand på. Alt efter spænding og ønsket lysintensitet kan man vælge modstandens størrelse. Ved 16 volt AC kan vælges 1 til 2 kilo-ohm. Jo mindre strøm (=større modstand) lysdioderne får, jo længere holder de. Husk at vende dioden rigtigt, ellers lyser den ikke.

At sætte dem i parallel virker umiddelbart enkelt og ligetil, men desværre kan virkeligheden være en anden. Der kan ske det, at en enkelt lysdiode - så at sige - "stjæler" al strømmen fra de andre - og selv brænder af.

Hvide lysdioder kan ikke tåle mere end ca. 4 volt. Så hvis din komponent med "2,1" er en modstand, hvilken værdi har den så? Og sætter du "+" og "-" direkte til hjulene og dermed sporene?

Du må gerne sætte dem i parallel, men hver lysdiode skal have en lille modstand på sig. Der bør også laves en lille spændingsforsyning på 4-5 volt til at strømføde dioderne.

Findes der datablade på dioderne?

__________________

MVH
Bo Holmqvist

Et N-site: http://www.jernhesten.dk
Mine tog-feriebilleder : http://www.holmqvist.dk/Billedgalleriet/index.htm<

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.312

PB

Hej!

her er en lilkle tegning til dig som vedheftet fil.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Busk

Indlæg: 462

PB

Super Gert, takker loddekolben er ved at varme op Tongue

__________________

Tysk epoke Iv & V - IB -Uhlenbrock Lissy - K-Skinner

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.312

PB

Hej!

Tak. De næste 3 lysdioder tilslutter du bare sammen med deres tilhørende modtand over kondensatoren.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"Busk" skrev:
De er hvide og vedlagt hvordan de er forbundet

Hvis du kører digitalt er det spild af effekt at parallelkoble dioderne. Du har masser af spænding at gøre godt med, så det er bare at se at få dem koblet i serie.

Var det 20mA dioder ville din nuværende konstruktion trække 120mA, kobler du dem i serie med 3 dioder i vher streng trækker du kun 40mA i alt - eller sagt på en anden måde: du kan strømforsyne 3 gange så mange vogne med samme effekt.

Derudover har forskellige dioder en forskellei "tændspænding", det vil sige at når nu du kobler dem i parallel, vil dem med laveste "tændspænding" tænde først og æde al strømmen, så dem med lidt højere "tændspænding" ingen strøm får.

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


Busk

Indlæg: 462

PB

Takker alle for svarene, dette elektronik er så absolut ikke min stærke side Laughing out loud

__________________

Tysk epoke Iv & V - IB -Uhlenbrock Lissy - K-Skinner

Like 0 kan lide
Top


Marklin4me

Indlæg: 533

PB

Hejsa,

Jeg har med interesse læst de spørgsmål svar som er kommet her. Et ønske fra en som ikke har den alt for store forstand på elektronik "dimser"

Det ville være kanont dejligt, hvis i også lige nævnte f.eks. hvilken modstand I brugte.. Så kan jeg også finde ud af det Smile Tror andre også har det sådan.

God weekend

__________________

Stor modelbane hilsen

Ulrik R. Thomsen


Märklin Digital

medlem af MIST-ZEALAND og MJK Nordbanen

 www.marklinfan.dk

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.312

PB

"Marklin4me" skrev:
Hejsa,Jeg har med interesse læst de spørgsmål svar som er kommet her. Et ønske fra en som ikke har den alt for store forstand på elektronik "dimser" Det ville være kanont dejligt, hvis i også lige nævnte f.eks. hvilken modstand I brugte.. Så kan jeg også finde ud af det Smile Tror andre også har det sådan.God weekend

Hej Ulrik!

Som skrevet i teksten finder jeg 2,7 kOhm passende til de hvide dioder. Modstanden er afhængig af hvilken spænding det skal tilsluttes. Ellers spørg i dit aktuelle tilfælde - så får du et bud.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


boholm

Service Engineer

Kastrup

Indlæg: 651

PB  Hjemmeside

Problemet er også, at der idag findes et hav af LEDs til forskellig / varieret brug. Alle - selvfølgelig - med deres egne egenskaber - især mht. lysstyrke og synsvinkel. Så det er ikke bare lige.

Jeg vil tilråde, at man spørger sin forhandler, når man køber lysdioden, hvilken modstandsstørrelse der passer bedst til den spænding, den skal tilsluttes derhjemme (meget kritisk information!).

Men hvis man "bare" vil bruge sine LEDs i skuffen, hvis man nu ikke ved noget om den, så prøv med en 1,5 kiloohms modstand. Prøv gerne at tilslutte det (LED + modstand i serie) til en transformator - altså til sportilslutningerne - og drej op på trafoen og hold øje med lyset. Hvis du kan dreje helt op, uden at lyset er stærkt, er modstanden god nok. Ellers skal man bruge en større modstand.

__________________

MVH
Bo Holmqvist

Et N-site: http://www.jernhesten.dk
Mine tog-feriebilleder : http://www.holmqvist.dk/Billedgalleriet/index.htm<

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.312

PB

Hej!

Det er også forskelligt, hvor meget lys man ønsker af sin LED i den aktuelle anvendelse, og det styrer man vha modstanden.

1,5 kOhm i serie med lysdioden kan aldrig gå helt galt med de spændinger, vi bruger til modeljernbane. Det sikrer dig i hvert fald mod at ødelægge dioden. Så må du vurdere ud fra det oplevede hvad der er passende. De fleste dioder har en max. strøm på 20 mA, men den synes jeg ikke man skal arbejde efter. Jeg bruger gerne det halve, og det giver ikke ret meget forskel i lysudbyttet.

De hvide dioder giver meget lys -let alt for meget lys efter min mening som vognbelysning. Derfor bruger jeg så stor en modstand i serie med 3 hvide lysdioder.

Gert
