jkp4100

Bygningskonstruktør

Indlæg: 190

PB

Relæ

Hej. Jeg er lidt i tvivl om hvordan vedhæftede relæ egentlig virker...

http://elektronik-lavpris.dk/index.php?cPath=5802_5804_6727&page=1&sort=4a

Model: G5LE-24

Det skulle gerne styre et par dioder til et sporskifte, således at det kan ses hvilken vej sporet står (skal bruges i en sportavle á la den der er vist i seneste nr. af "Banen").

Men jeg er i tvivl om, om 2 og 5 er +/- til relæet (altså til at få relæet til at skifte), eller om 1 indgår som f.eks. +, og 2 og 5 så begge er -. Jeg håber det er sidst nævnte tilfælde, da det så vil være meget, meget simpelt at lave, for en som ikke kan vildt meget med elektronik...

Tanken er at der trykkes på en momentkontakt (en pr. spor i sporskiftet), hvortil både sporskifte og relæ er forbundet.

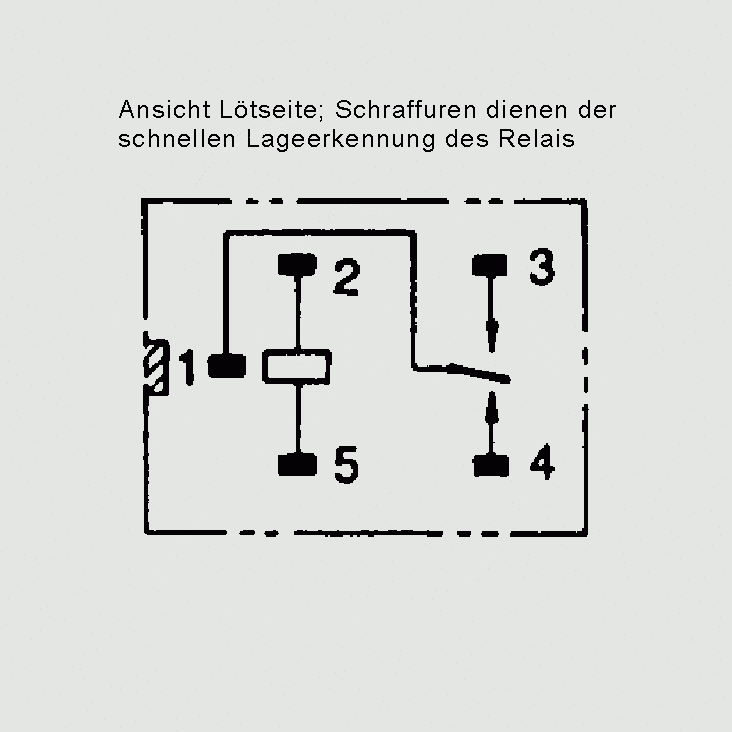

relæ_diagram

__________________

Treskinne (desværre)/Afprøver to-skinne/Digital (DCC)/IB

Like 0 kan lide
Top


bqg

Indlæg: 1.102

PB

klemme 2 og 5 bruges til at trække relæet.

klemme 1 er fælles for kontakten der skifter imellem 3 og 4.

Hvis det er en større tavle du har gang i , skal du tænke på forbruget, mange bække små.

Hans Kurt

__________________

Hans Kurt Hansen

Märklin K-Skinner
Epoke II, III & IV

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"jkp4100" skrev:
Model: G5LE-24Tanken er at der trykkes på en momentkontakt (en pr. spor i sporskiftet), hvortil både sporskifte og relæ er forbundet.

Vær opmærksom på at relæet kun har trukket kontaktsættet så længe at det får strøm. Dit sporskifte er et bistabilt relæ og skifter stilling blot det får en kort strømpuls. Du kan ikke bruge det nævnte relæ ud fra det du ønsker, du skal have et bistabilt relæ.

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


jkp4100

Bygningskonstruktør

Indlæg: 190

PB

Det er en ret lille sportavle. Et ind- og et udkørselsspor med 4-5 perronspor - se vedhæftede sporplan for den ene ende ( den anden ende er spejltvendt).

Dvs. at f.eks. 5 er - og 2 er +, og når der så sættes spænding/strøm på ved at der tændes på en kontakt, så skifter relæets stilling? Hvordan "ved" relæet hvilken vej det skal skifte? Ja beklager min uvidenhed, men hørte åbenbart ikke efter i den fysik/elektroniktime... Håber I kan bære over med mig.

Havde håbet at det kunne lade sig gøre, som det vedhæftede "diagram" viser Crying

Lader til at sportavlen må vente til senere tidspunkt, når jeg forstår mig lidt mere på elektronik, og får sparet sammen til bistabile relæer...

Kunne en kontrolpult med tilbagemelding fra Viessmann (5549) som alternativ skilles ad og bruges?

http://www.modeltog.dk/catalog/index.php?manufacturers_id=19&sort=3a&fil...

sporplan

__________________

Treskinne (desværre)/Afprøver to-skinne/Digital (DCC)/IB

Like 0 kan lide
Top


jkp4100

Bygningskonstruktør

Indlæg: 190

PB

"moppe" skrev:
Du kan ikke bruge det nævnte relæ ud fra det du ønsker, du skal have et bistabilt relæ.Klaus

Det du mener er at relæets stilling ikke fastholdes uden strøm, og derfor måske ikke slutter strømmen i kredsløbet til led'erne???

Så faldt 2-øren vist, eller er jeg stadig på vildspor?

__________________

Treskinne (desværre)/Afprøver to-skinne/Digital (DCC)/IB

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

[quote="jkp4100"Det du mener er at relæets stilling ikke fastholdes uden strøm, og derfor måske ikke slutter strømmen i kredsløbet til led'erne???

Så faldt 2-øren vist, eller er jeg stadig på vildspor?[/quote]

Nej, den er god nok. Når relæspolen ikke får strøm er der kontakt i hvilestillingen (altså mellem ben 1 og 4). Sætter du strøm til spolen vil ankeret flytte på lidt kobber og der er nu forbindelse mellem 1 og 3. I det øjeblik strømmen slipper trækker en fjeder ankeret retur og du har igen forbindelse mellem 1 og 4.

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


jkp4100

Bygningskonstruktør

Indlæg: 190

PB

Tusind tak for hjælpen - hvad skulle man gøre uden dette dejlige site, og de hjælpsomme mennesker der er her...

Desværre bliver dette projekt nok lige udsat lidt... Har lige fundet de forskellige relæer, afbrydere, led'er og modstande på Elfas hjemmeside, der skal bruges til sportavlen, og det blev på den forkerte side af 900 kr. Crying Crying Men så må der jo bare spares lidt sammen...

__________________

Treskinne (desværre)/Afprøver to-skinne/Digital (DCC)/IB

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"jkp4100" skrev:
Desværre bliver dette projekt nok lige udsat lidt... Har lige fundet de forskellige relæer, afbrydere, led'er og modstande på Elfas hjemmeside, der skal bruges til sportavlen, og det blev på den forkerte side af 900 kr.

Nu er ELFA jo også langt fra de billigste. http://www.el-supply.dk/ plejer at være mere "prisbevidste". Ellers kig lidt hos andre forhandlere.

http://www.miscel.dk/ElectronicShops.html

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


jkp4100

Bygningskonstruktør

Indlæg: 190

PB

"moppe" skrev:
Nu er ELFA jo også langt fra de billigste. http://www.el-supply.dk/ plejer at være mere "prisbevidste". Ellers kig lidt hos andre forhandlere.http://www.miscel.dk/ElectronicShops.html

Super Laughing out loud Tusind tak for hjælpen.

__________________

Treskinne (desværre)/Afprøver to-skinne/Digital (DCC)/IB

Like 0 kan lide
Top


jkp4100

Bygningskonstruktør

Indlæg: 190

PB

"bqg" skrev:
Hvis det er en større tavle du har gang i , skal du tænke på forbruget, mange bække små.Hans Kurt

Er der da en anden måde at gøre det på end med relæer (kiprelæer)?

__________________

Treskinne (desværre)/Afprøver to-skinne/Digital (DCC)/IB

Like 0 kan lide
Top


Jørnet

IT nørd

Indlæg: 400

PB  Hjemmeside

Hvad bruger du til at skifte sporskifterne??

__________________

H0 Slæbesko+MS+ECos2+lidtafhvert

Like 0 kan lide
Top


jkp4100

Bygningskonstruktør

Indlæg: 190

PB

"Jørnet" skrev:
Hvad bruger du til at skifte sporskifterne??

Jeg bruge sporskiftedecodere som styres af min IB til nogle af sporene, men også de alm. gammeldags skiftepulte uden tilbagemelding. Synes bare det ser godt ud og er ikke mindst super overskueligt ud med en sportavle...

__________________

Treskinne (desværre)/Afprøver to-skinne/Digital (DCC)/IB

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.305

PB

Hej!

Nu ved jeg ikke rigtig, hvad du har af forsyningsspænding til at trække et relæ med, men du skal huske på, at langt de fleste relæspoler er beregnet til at trække på en jævnspænding. Hvcis du bruger vekselspænding fra din transformator, skal spændingen til relæet ensrettes med en eller flere dioder.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Jørnet

IT nørd

Indlæg: 400

PB  Hjemmeside

Nej, nej - Det jeg mener er: Hvad sidder der ude under sporskiftet?

__________________

H0 Slæbesko+MS+ECos2+lidtafhvert

Like 0 kan lide
Top


jkp4100

Bygningskonstruktør

Indlæg: 190

PB

"Gert Frikke" skrev:
Hej!Nu ved jeg ikke rigtig, hvad du har af forsyningsspænding til at trække et relæ med, men du skal huske på, at langt de fleste relæspoler er beregnet til at trække på en jævnspænding. Hvcis du bruger vekselspænding fra din transformator, skal spændingen til relæet ensrettes med en eller flere dioder.Gert

Jeg har en brokobling efter min slavetrafo, så har jævnspæninding til rådighed.

__________________

Treskinne (desværre)/Afprøver to-skinne/Digital (DCC)/IB

Like 0 kan lide
Top


jkp4100

Bygningskonstruktør

Indlæg: 190

PB

"Jørnet" skrev:
Nej, nej - Det jeg mener er: Hvad sidder der ude under sporskiftet?

Det er alm. elektromagnetdrev - kører pt. på gamle metalspor fra Märklin...

__________________

Treskinne (desværre)/Afprøver to-skinne/Digital (DCC)/IB

Like 0 kan lide
Top
