Problemer med tams s88 tilbagemeldingsmodul

Halløjsa

Jeg har problemer med et tams s88 tilbagemeldingsmodul der på IB'en laver sporbesættelse uden at der er tilsluttet andet kabel end s88-kabel mellem IB og modul. Jeg har prøvet at vende kablet for at teste om det hjalp - hvilket det gjorde, men jeg er overbevist om at det så vender forkert. Ved at lave sporbesættelse flimrer alle spormelderne i det rene lysshow på IB'en når kablet vender forkert.

Jeg har gået hele printet efter for kolde lodninger og skiftet alle ic-kredsene, men uden at det hjalp noget.

Nogle bud på hvad der er problemet?

Martin Wink

__________________

Martin Wink

https://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
https://www.hyldegaarden.dk
https://www.vsvt.dk

Like 0 kan lide
Top


killerp

Fotograf

Indlæg: 2.238

PB  Hjemmeside

Du siger du har tjekket printet igennem, men hvad med kablet mellem IBén og s 88 modulet, har du evt. et andet kabel du kunne prøve med ?

__________________

Peter

Gavflaben fra Falster

(Falsterbanen)

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.497

PB  Hjemmeside

Jeg tjekker da lige kablet i aften - meget god pointe.

Martin Wink

__________________

Martin Wink

https://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
https://www.hyldegaarden.dk
https://www.vsvt.dk

Like 0 kan lide
Top


Leonard

Kerteminde

Indlæg: 858

PB

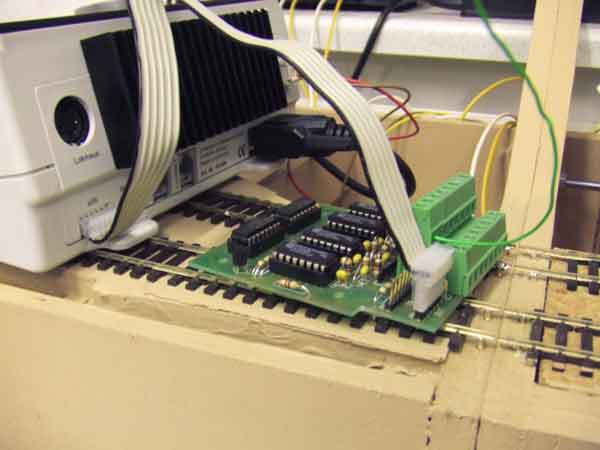

Her er et billede af mine tilslutninger, som virker.

DSCF1266

__________________

Seriøse bud modtages.
Sendes kun mod forudbetaling og køber betaler porto.
Kan også afhentes efter aftale.

Leonard
5300 Kerteminde

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.497

PB  Hjemmeside

Hej leonard

Den tilslutningsmåde havde jeg ikke set/prøvet.

I følge beskrivelsen skal "Out" tilsluttes IB'en og for mig at se er det "In" du har tilsluttet IB'en. Er det rigtigt?

Martin Wink

__________________

Martin Wink

https://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
https://www.hyldegaarden.dk
https://www.vsvt.dk

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.497

PB  Hjemmeside

Hej

Ja så er kablerne (4 stk.) testet og der var en forskel i den måde de var samlet på. Og rigtigt kablet skulle rettes til.

Så nu er sporet ikke længere meldt besat hvis det reelt ikke er besat. Så langt så godt.

Nu vil jeg jo gerne kunne dokumentere at jeg ved at tage en af 16 porte og melde det besat så vil jeg få en melding på IB'en, men sådan er det altså ikke.

Jeg har også forsøgt med leonards måde (selvom der i vejledningen står noget andet) ved at bruge "In" og forbinde den til IB'en, men det hjalp desværre ikke.

Jeg lavede en test med at lade tams'en være tilsluttet IB'en - slukke anlægget og starte op. Her melder IB'en alt besat en 15 - 130 sekunder for at melde alt frit selvom jeg har en port besat.

Nu frygter jeg jo at jeg har brændt et eller andet af enten på IB'en eller tams'en, men der har på intet tidspunkt været lugtet brændt.

Hvad mener I der kan være galt?

Martin Wink

__________________

Martin Wink

https://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
https://www.hyldegaarden.dk
https://www.vsvt.dk

Like 0 kan lide
Top


Leonard

Kerteminde

Indlæg: 858

PB

"martindahl" skrev:
I følge beskrivelsen skal "Out" tilsluttes IB'en og for mig at se er det "In" du har tilsluttet IB'en. Er det rigtigt?

Jeg havde lavet en fejl og har nu lagt et nyt billede op med den rigtige tilslutning.

Hos mig virker det fint. Der er kun markeret i den ring, der er kortsluttet til den ene skinne. Resten er åbne ringe.

Jeg tror ikke du kan have ødelagt noget i IBen, det virker som om udgangene er ret robuste, jeg har også haft vendt stik forkert, kortsluttet et kabel og andre underlige ting, uden at den har taget skade. Det mest sandsynlige er, at der er noget galt på dit print. Jeg har haft et par af de hjemmelavede moduler, der har drillet meget, men det har hvergang vist sig at være en fejl ved en lodning.
