Polarisering af Tillig Elite sporskifter

Skrevet af spazerman Bullet Søndag d. 23/5/2010 - 16:24 Bullet Vist 2.279 gange

hej gruppe.

jeg har lidt problemer med at få skiftet fra minus til plus i hjertestykket på Tilligs Elite EW3 sporskifter.

Jeg bruger Tilligs egne drev 86112 med hvid ledning der "bare" skal sættes til hjertestykket. jeg har en omskifter der skifter drevets position, men alligevel kortslutter toget når det kører igennem. Den ene side virker det fint, men når den så skal køre via det andet spor, kortslutter det. Jeg bruger Roco rød multimaus.

er der nogen der ved hvordan det skal sættes sammen. jeg har set på Tilligs elektriske vejledning, men jeg synes alligevel at det kan misforstås.

Der er en en brun og en blå ledning, som skal forbindes til til kørestrømmen på anlægget. der er en hvid der skal forbindes til hjertestykket, men skal den også have en seperat omskifter eller ligger den i drevets indre???

hilsen Jan

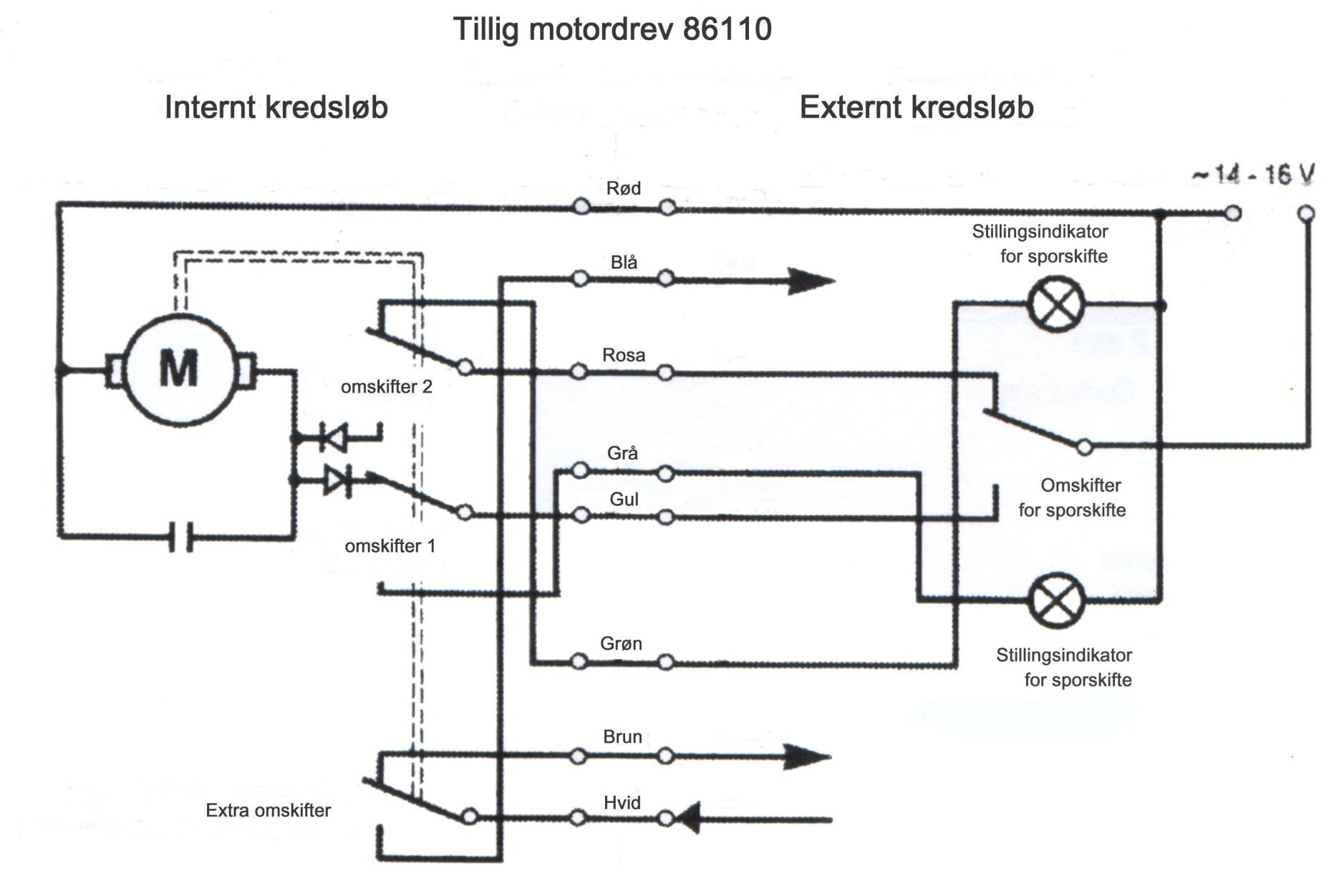

tillig 2

__________________

FREMO 1:87
DCC - Tysk materiel - epoke IV-VI

www.facebook.com/modernraildk

YouTube : modernraildk

Instagram: modernrail_dk







« Faller car rille fræser Gør-det-selv sportavler »
Like 0 kan lide
Top
Skrevet af moppe Bullet Søndag d. 23/5/2010 - 16:49


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"spazerman" skrev:
Der er en en brun og en blå ledning, som skal forbindes til til kørestrømmen på anlægget

Groft sagt ska den brune og den blå forbindes til hver sin skinne. Hvordan har du sluttet det til nu?

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top
Skrevet af spazerman Bullet Søndag d. 23/5/2010 - 16:55


spazerman

AM

Indlæg: 121

PB  Hjemmeside

"moppe" skrev:
"spazerman" skrev:
Der er en en brun og en blå ledning, som skal forbindes til til kørestrømmen på anlægget
Groft sagt ska den brune og den blå forbindes til hver sin skinne. Hvordan har du sluttet det til nu?Klaus

det er som du beskriver. Drevet virker også i den ene retning, men den skifter ikke polaritet når drevet skifter retning.

Der er faktisk hverken + eller - på hjertestykket har jeg lige målt.

hilsen Jan

__________________

FREMO 1:87
DCC - Tysk materiel - epoke IV-VI

www.facebook.com/modernraildk

YouTube : modernraildk

Instagram: modernrail_dk







Like 0 kan lide
Top
Skrevet af spazerman Bullet Mandag d. 24/5/2010 - 13:19


spazerman

AM

Indlæg: 121

PB  Hjemmeside

"spazerman" skrev:
"moppe" skrev:
"spazerman" skrev:
Der er en en brun og en blå ledning, som skal forbindes til til kørestrømmen på anlægget
Groft sagt ska den brune og den blå forbindes til hver sin skinne. Hvordan har du sluttet det til nu?Klaus
det er som du beskriver. Drevet virker også i den ene retning, men den skifter ikke polaritet når drevet skifter retning. Der er faktisk hverken + eller - på hjertestykket har jeg lige målt.hilsen Jan

jeg har brugt denne omskifter til at skifte mellem gul og lyserød ledning. https://www1.elfa.se/elfa3~dk_da/b2b/init.do?shop=ELFA_DK-DA#toc=20427;i...

__________________

FREMO 1:87
DCC - Tysk materiel - epoke IV-VI

www.facebook.com/modernraildk

YouTube : modernraildk

Instagram: modernrail_dk







Like 0 kan lide
Top
Skrevet af Møtrik Bullet Mandag d. 31/5/2010 - 19:14


Møtrik

Indlæg: 619

PB

"spazerman" skrev:
"spazerman" skrev:
"moppe" skrev:
"spazerman" skrev:
Der er en en brun og en blå ledning, som skal forbindes til til kørestrømmen på anlægget
Groft sagt ska den brune og den blå forbindes til hver sin skinne. Hvordan har du sluttet det til nu?Klaus
det er som du beskriver. Drevet virker også i den ene retning, men den skifter ikke polaritet når drevet skifter retning. Der er faktisk hverken + eller - på hjertestykket har jeg lige målt.hilsen Jan
jeg har brugt denne omskifter til at skifte mellem gul og lyserød ledning. https://www1.elfa.se/elfa3~dk_da/b2b/init.do?shop=ELFA_DK-DA#toc=20427;item=35-305-16;

prøv dette

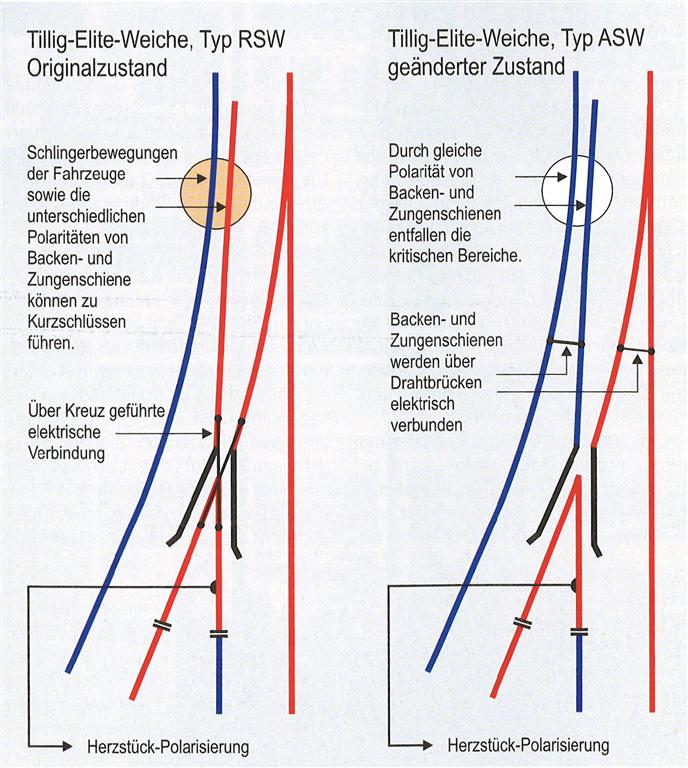

pol-side 2 fig5 (Large)
