Penduldrift via Märklins CS2

Til alle de kloge hoveder!

Hvordan får jeg lige en CS2 til at klare penduldriften?

Så vidt jeg har kunnet se på TCG's CS2 manual - fundet på Peters gode digitalstog side - og hvad jeg ellers har af litteratur, så skal jeg forbinde en S88 med nogle kontaktspor.

Kan disse være 24995?

Og hvor mange?? Der ser ud til at være 3 sæt, men er det bare til een ende?

Opsætningen på CS'en tror jeg at jeg har styr på, men det halter altså slemt med det fysiske layout.....

Kan I gøre mig klogere?!

På forhånd tak

Henrik

__________________

Kører AC, mest epoke IV-V, helst dansk + lidt tysk.

Medlem af Slæbeskoen. Bygger moduler til treskinnedrift med Märklins C-skinner

Like 0 kan lide
Top


Bibihest

Indlæg: 1.300

PB  Hjemmeside

Der skal være en eller anden form for kontakt i hver ende, så to er nok.

Opsætningen på CS2 skulle også være lige til. Vælg et lok og så hvilke kontakter der skal reageres på og så kan jeg ikke huske om man skal vælge hastighed også.

__________________

ledprint.dk
http://ledprint.dk
Modstandsberegner
Salg af print og elektronik til modelbanen

Like 0 kan lide
Top


jhcn

IT & AV vejleder, C. la Cours Skole

Lystrup

Indlæg: 758

PB

"Bibihest" skrev:
Der skal være en eller anden form for kontakt i hver ende, så to er nok.

Tak for inputtet - 2 er altså nok, men hvilke? Jeg har bl.a. læst at impulsen/signalet fra skinnen skal være mindst 4 sekunder?

Så igen - jeg har brug for mere viden, måske en lille tegning/diagram?

På forhånd tak

Henrik

__________________

Kører AC, mest epoke IV-V, helst dansk + lidt tysk.

Medlem af Slæbeskoen. Bygger moduler til treskinnedrift med Märklins C-skinner

Like 0 kan lide
Top


Bibihest

Indlæg: 1.300

PB  Hjemmeside

Jeg har ikke læst om at det skal være 4 sekunder, det burde reagere så snart et tog rammer kontakterne da man jo ikke rigtig kan beregne hvor langt toget kører på de 4 sekunder hvis man fx ændrer hastigheden.

Tror mere det er mindst 4 sekunder inden toget vender om.

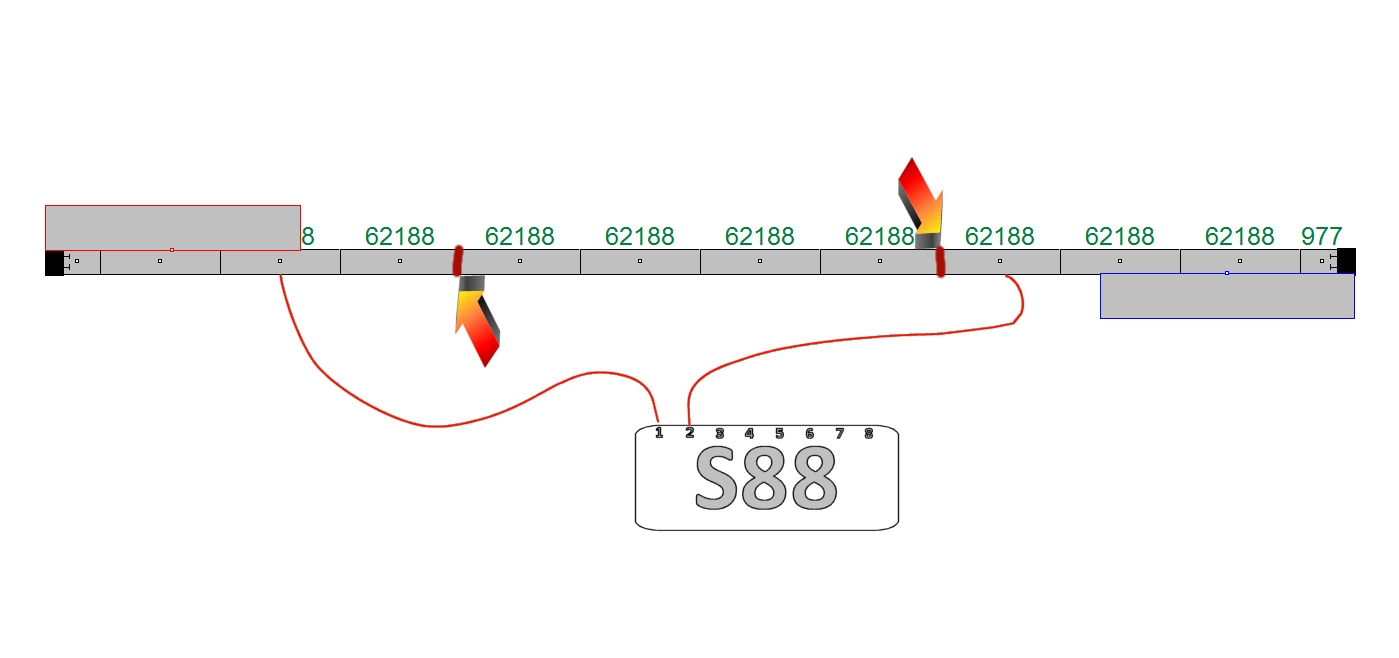

I hvert fald kan du lave det som på tegningen nedenfor.

der vælger du kontakt 1 og 2 i CS'en og så stopper togene hver gang det kommer til enden.

s88

__________________

ledprint.dk
http://ledprint.dk
Modstandsberegner
Salg af print og elektronik til modelbanen

Like 0 kan lide
Top


jhcn

IT & AV vejleder, C. la Cours Skole

Lystrup

Indlæg: 758

PB

"Bibihest" skrev:
I hvert fald kan du lave det som på tegningen nedenfor.der vælger du kontakt 1 og 2 i CS'en og så stopper togene hver gang det kommer til enden.

Mange tak!

Hvad har du markeret med pilene?

Og hvilken type kontaktspor er bedst til en tre-skinne opbygning i C-skinner?

Henrik

__________________

Kører AC, mest epoke IV-V, helst dansk + lidt tysk.

Medlem af Slæbeskoen. Bygger moduler til treskinnedrift med Märklins C-skinner

Like 0 kan lide
Top


Bibihest

Indlæg: 1.300

PB  Hjemmeside

"jhcn" skrev:
"Bibihest" skrev:
I hvert fald kan du lave det som på tegningen nedenfor.der vælger du kontakt 1 og 2 i CS'en og så stopper togene hver gang det kommer til enden.
Mange tak!Hvad har du markeret med pilene?Og hvilken type kontaktspor er bedst til en tre-skinne opbygning i C-skinner?Henrik

Markeringerne er der hvor kontaktsporene skal være. Det kan enten være en enkelt kontakt eller du kan bruge hele længden af skinnerne som kontakt i hver ende.

For at bruge hele skinnens længde som kontakt, kan du bruge den ene skinnestreng ved at skære forbindelsen over under skinnen. Det er nok den bedste type kontakt. Der er et link et eller andet sted herinde til hvordan du gør, måske er der en der kan huske det, jeg kan nemlig ikke finde den Smile

De kontaktspor med en lille vippekontakt i midten er meget ustabile og vil hurtigt give problemer.
