Ombygning af N lok - Mangler hjælp

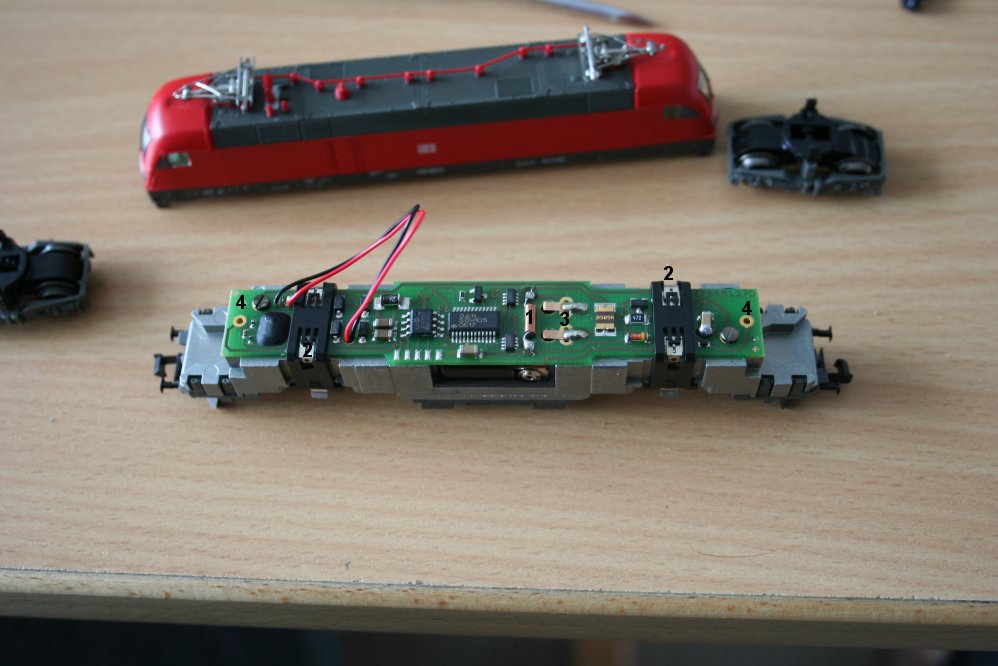

Mit Taurus lokomotiv, som er på billedet, er allerede digitalt, men jeg vil gerne skifte det ud med en anden dekoder, der er bedre og samtidig sætte LED lys i.

Jeg har sat nogle små tal på billedet, for at i bedre kan se hvad jeg snakker om Smile

Som sagt vil jeg have en anden dekoder i, så planen var at fjerne hele printet eller evt bare pille alle komponenter af. Så vil jeg lave lidt plads til den nye dekoder ved at skære lidt af printet væk.

Nu er spørgsmålet så: Vil jeg kunne fjerne det gamle print, lægge en ny dekoder med 6pins i, Lodde to til motoren, to til strømoptag og nul og så to til lys og så virker det?? Det er i hvert fald sådan jeg har forstået det, altså at det skulle være så enkelt.

Motoren er tilsluttet med to små kontakter ved nummer 3. Motoren har to små ben der går op og rammer de to små plader. Der vil jeg lodde dekoderens to motorledninger på, men hvordan ved jeg hvad der er plus og minus? Sker der noget ved at bytte dem om og så sætte dem rigtigt bagefter?.

Ved siden af de to tilslutninger, sidder en slags spole med nummer 1. Skal den spole blive der for at motoren virker eller hvad er den til?

Det var alt i første omgang Smile Håber der er en der kan hjælpe mig lidt videre med mine spørgsmål, inden jeg bestiller en dekoder hjem.

IMG_6599

__________________

ledprint.dk
http://ledprint.dk
Modstandsberegner
Salg af print og elektronik til modelbanen

Like 0 kan lide
Top


Bibihest

Indlæg: 1.300

PB  Hjemmeside

Ok, der er åbenbart ikke så mange der er inde i det med dekodere Laughing out loud men måske er der en der bare kan svare på det vigtigste spørgsmål..

Ved siden af de to tilslutninger, sidder en slags spole med nummer 1. Skal den spole blive der for at motoren virker eller hvad er den til?

__________________

ledprint.dk
http://ledprint.dk
Modstandsberegner
Salg af print og elektronik til modelbanen

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"Bibihest" skrev:
Ok, der er åbenbart ikke så mange der er inde i det med dekodere Laughing out loud men måske er der en der bare kan svare på det vigtigste spørgsmål..
Ork jo, men tiden til den lidt længere udredning mangler...Du kan få den korte:Flå det gamle print ud, monter et eller andet, så du kan får strømoptag til at virker og så du kan holde fast i den nye dekoder.Det med ledningerne afhænger igen af dekodervalget om du kan køre med chassis som nulleder til lyset, eller om du skal have en seperat plus til dine lamper.Bygtter du ledningerne til motoren kører lokomotivet blot den "anden vej" i forhold til lyset....
"Bibihest" skrev:
Ved siden af de to tilslutninger, sidder en slags spole med nummer 1. Skal den spole blive der for at motoren virker eller hvad er den til?

Støjdæmpning. Om den skal blive der eller ej afhænger af dekodervalget.

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


Bibihest

Indlæg: 1.300

PB  Hjemmeside

Jeg bruger en Lenz Gold Mini dekoder.

Skal jeg bare lade den sidde til at starte med og se om det virke eller skal jeg teste uden og så sætte den på hvis det ikke virker?

Synes ikke jeg kan finde noget om det i manualen.

__________________

ledprint.dk
http://ledprint.dk
Modstandsberegner
Salg af print og elektronik til modelbanen

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"Bibihest" skrev:
Jeg bruger en Lenz Gold Mini dekoder.
Ha, sådan en har jeg også prøvet at montere, den har jeg erfaring med (og en brugsforvirring lige her på computren). Se vedhæftede.
"Bibihest" skrev:
Skal jeg bare lade den sidde til at starte med og se om det virke eller skal jeg teste uden og så sætte den på hvis det ikke virker? Synes ikke jeg kan finde noget om det i manualen.

På den type dekoder skal du trækken en plusleder ud til pærene, 2 ledninger til strømoptaget, 2 til motoren og en til lys i hver ende (vil du have rød lys bag, skal den til hvid lys i den ene ende bruges til rød lys i den anden enden og omvendte).

Se side 6 af 12 i manualen, her er alle dine spørgsmål besvaret. Der er et diagram over, hvilke ledninger der skal til hvad og det fortælles at du skal have pærene isoleret fra chassis.

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


Bibihest

Indlæg: 1.300

PB  Hjemmeside

Den side har jeg læst igennem et par gange og fandt ikke noget ang. noget støjdæmpning, så den kommer bare ud Smile

Har overvejet at sætte baglys i også, kan være jeg skulle overveje lidt mende og gøre lidt mere. Har alligevel et par røde SMD'er liggende dertil.

Takker indtil videre, nu venter jeg kun på dekoderen kommer hjem engang næste uge, så skal jeg prøve.

__________________

ledprint.dk
http://ledprint.dk
Modstandsberegner
Salg af print og elektronik til modelbanen

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"Bibihest" skrev:
Den side har jeg læst igennem et par gange og fandt ikke noget ang. noget støjdæmpning, så den kommer bare ud Smile
Netop......en Lenz dekoder er også fuldsændigt ligeglad. Den kan bruges båd emed og uden støjdæmpning.
"Bibihest" skrev:
Takker indtil videre, nu venter jeg kun på dekoderen kommer hjem engang næste uge, så skal jeg prøve.

Velbekom, opstår der spørgsmål skriver du bare igen.

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


Bibihest

Indlæg: 1.300

PB  Hjemmeside

Lige et enkelt hurtigt et mere Smile

Det er ang. de smd'er. Jeg har lavet en lille tegning med to spørgsmål.

Øverste tegning: Kan jeg sætter en rød og en hvid smd på et lille print og lodde dem på den måde? Med en fælles nul imellem dem og så en plus på hver side? Så burde de jo skifte med kørselsretningen right?

Nederste tegning: Jeg har regnet ud at der ca. skal 800ohm foran hver smd (en rød og en hvid), kan jeg gøre det på den måde, med at sætte to ledninger efter en enkelt 800ohms modstand, eller skal de have en modstand hver?

pikaso

__________________

ledprint.dk
http://ledprint.dk
Modstandsberegner
Salg af print og elektronik til modelbanen

Like 0 kan lide
Top


frede2300

Software udvikler

Indlæg: 1.129

PB

Så længe de ikke lyser samtidigt svarer det vel til at der bare er een smd?

(uden iøvrigt at vide noget som helst om denne sag)

__________________

H0m med GT-Position ... og jeg skal nok komme med en status på byggeriet snart..

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"Bibihest" skrev:
Øverste tegning: Kan jeg sætter en rød og en hvid smd på et lille print og lodde dem på den måde? Med en fælles nul imellem dem og så en plus på hver side? Så burde de jo skifte med kørselsretningen right?
Nej, da den blå leder fra dekoderen kommer med en plus. Så vil du lave noget, laver du det med en fælles plus.
"Bibihest" skrev:
Nederste tegning: Jeg har regnet ud at der ca. skal 800ohm foran hver smd (en rød og en hvid), kan jeg gøre det på den måde, med at sætte to ledninger efter en enkelt 800ohms modstand, eller skal de have en modstand hver?

800 ohm?

Jeg tror at du skal prøve dig frem først med modstandsstørrelsen. Med 800 ohm kommer du til at slæbe ca 15 mA i den hvide og 17,5mA i den røde. Det er nok lige i overkanten en lysmængde du får til rådighed....

Men ellers ja, så længe du er sikker på at du ikke har begge lys tændt samtidigt.

Nu har du valgt en Lenz Gold, den er ikke nær så fleksibel, med indstillingerne som eksempelvis en lokpilot, så du kommer nok næppe til at får situationen med lys i både rød og hvis.

Har du ikke overvejet 3 hvide og 2 røde i hver ende ?

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


Bibihest

Indlæg: 1.300

PB  Hjemmeside

"moppe" skrev:
Nej, da den blå leder fra dekoderen kommer med en plus. Så vil du lave noget, laver du det med en fælles plus.
Ok, så med en fælles plus og en minus i hver side vil det virke?
"moppe" skrev:
Har du ikke overvejet 3 hvide og 2 røde i hver ende ?

Nej egentligt ikke. Da det er mit første lok, synes jeg måske lige det er i overkanten at kaste sig ud i det. Har ikke engang prøvet om jeg kan lodde på sådan en lille smd endnu.

Må nok lige regne lidt mere på de modstande, så jeg ikke bare futter det hele af.

Efter hva jeg kan finde frem til, bruger den hvide 3V 20mA og det er jo så 18-3 = 15V / 0,02A = 750ohm, så passer det ikk meget godt med 800? :oops: sgu da indviklet det hele..

__________________

ledprint.dk
http://ledprint.dk
Modstandsberegner
Salg af print og elektronik til modelbanen

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.323

PB

Hejsa!

De 20 mA er max strøm - så jeg ville normalt kun lade der gå omkring de 10 mA. Der er ingen grund til at køre dioderne lige til grænsen. Det giver ikke så meget lys ekstra.

Ellers er dit regnestykke med hr. Ohms lov helt OK.

god fornøjelse!

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Bibihest

Indlæg: 1.300

PB  Hjemmeside

Ok, tror jeg vil prøve at lave de to print med dioder i og så teste lidt ,ed forskellige størrelser i starten, så er jeg da helt sikker.

__________________

ledprint.dk
http://ledprint.dk
Modstandsberegner
Salg af print og elektronik til modelbanen

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"Bibihest" skrev:
Ok, så med en fælles plus og en minus i hver side vil det virke?
Du er ved at lære det :-)Ja, det virker.
"Bibihest" skrev:
Nej egentligt ikke. Da det er mit første lok, synes jeg måske lige det er i overkanten at kaste sig ud i det. Har ikke engang prøvet om jeg kan lodde på sådan en lille smd endnu.
Det må du så lære at gøre. En tynd spids på loddekolben hjælper en del, en rolig hånd gør også og så til at starte med, så har du vel bestilt rigeligt med røde dioder hjem, så du har nogle at smide væk af?
"Bibihest" skrev:
Efter hva jeg kan finde frem til, bruger den hvide 3V 20mA og det er jo så 18-3 = 15V / 0,02A = 750ohm, så passer det ikk meget godt med 800? :oops: sgu da indviklet det hele..

Jo, maksimalt 20mA.

Men så er der også "fuld knald" på - det har du ganske sikkert slet ikkle brug for - altså med mindre at lokomotivet skal oplyse strækningen flere meter frem. Du kan også indsætte en pasende modstand og så dæmpe lyset med en funktion i dekoderen.....

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


Bibihest

Indlæg: 1.300

PB  Hjemmeside

Jeg har kun købt 10 hvide og røde til at starte med. Modstande har jeg købt 100 840ohm og 100 100ohm, så jeg kan supplere med en ekstra hvis der er brug for det.

Nu må jeg se hvordan det går i første omgang. Går det godt, kan jeg altid lave et print med 5 dioder i hver ende :9 tak for hjælpen til alle igen..

Nu må jeg se om jeg får det ti lat virke her næste uge
