Nem besatmelder

Jeg kunne godt tænke mig og lave en nem besatmelder da jeg har fået et ret stort rum til at bygge bane i og vil have enskyggebanegård!

Jeg køre c og m skinner men bruger næste kun c!

Analog men overvejer digitalt! Laughing out loud

På forhånd TAK

M.V.H.

Julius[/quote]

__________________

Småt er godt, Bare ikke når det handler om modeltog!!

Like 0 kan lide
Top


erikolsen1954

maskiningeniør

Ishøj

Indlæg: 377

PB  Hjemmeside

"julemanden" skrev:
Jeg kunne godt tænke mig og lave en nem besatmelder ...

Jeg køre c og m skinner men bruger næste kun c!

Med Märklin C-spor kan det gøres forholdsvis enkelt i stil med DSB, se http://www.modelbaneteknik.dk/model/styr/dsbisol.htm

__________________

Venlig hilsen
Erik Olsen
http://www.modelbaneteknik.dk/

Like 0 kan lide
Top


julemanden

Indlæg: 7

PB

Tak for det.

Men syntes det lyder Lidt svært!?

:?

__________________

Småt er godt, Bare ikke når det handler om modeltog!!

Like 0 kan lide
Top


h087

togtosse

Græsted

Indlæg: 1.903

PB  Blog

Hej Julemand

uden at jeg skal gøre mig alt for klog på det -

tror jeg - da du nok kender til Märklin normale kontaktskinne og universalomkopler

at det i princippet er sådan det virker - her dog i skinnen

med venlig hilsen

henning h087

__________________

med venlig hilsen

henning h087 - togunivers 1:1 i 1:87 - h087@hotmail.dk + Rundremisen-forum/Rundremisen-arkiv, MjKf h087.dk

det vigtigste i at vide - er at vide -  hvad man ikke ved

Like 0 kan lide
Top


Jørnet

IT nørd

Indlæg: 400

PB  Hjemmeside

Sporbesat-melding er nemt med Märklin C-skinner!

Det kan gøres sådan her hvis man bare vil have en lampe til at lyse:

http://www.jornebanen.dk/default.asp?page=Teknik/tilbagemelding/tilbagemelding.htm

Hvis man vil bruge det til at styre et relæ der kan styre andre tog eller lignende, så foretrækker jeg at indsætte en timer som her:

http://www.jornebanen.dk/default.asp?page=Teknik/skjult%20opmarch/skjult_opmarch.htm

Et kørende tog giver ikke en stabil kontakt og vil få et relæ til at klabre voldsomt. Det forhindrer timeren ved at holde relæet i et tidsrum.

Jørgen

__________________

H0 Slæbesko+MS+ECos2+lidtafhvert

Like 0 kan lide
Top


erikolsen1954

maskiningeniør

Ishøj

Indlæg: 377

PB  Hjemmeside

"Jørnet" skrev:
Et kørende tog giver ikke en stabil kontakt og vil få et relæ til at klabre voldsomt.

Pudsigt, det har jeg aldrig lagt mærke til (mange års erfaring fra skala 0 treskinnesystem). Kun ved snavsede hjul og snavset spor kan der opstå problemer, men så er man jo selv ude om det. Märklin-systemet bliver normalt berømmet for sin gode kontakt.

__________________

Venlig hilsen
Erik Olsen
http://www.modelbaneteknik.dk/

Like 0 kan lide
Top


Jørnet

IT nørd

Indlæg: 400

PB  Hjemmeside

Hvis du bare skal tænde en lampe, så betyder det ikke noget, men hvis du skal trække et relæ risikerer du at relæet klaprer. Et langt tog med mange hjul kan næsten undgå det, men et enkelt lokomotiv vil slippe forbindelsen i brøkdele af sekunder ligegyldigt hvor meget du polerer skinnerne.

Spor 0 er nok noget tungere og skaber bedre forbindelse.

Jørgen

__________________

H0 Slæbesko+MS+ECos2+lidtafhvert

Like 0 kan lide
Top


erikolsen1954

maskiningeniør

Ishøj

Indlæg: 377

PB  Hjemmeside

"Jørnet" skrev:
Hvis du bare skal tænde en lampe, så betyder det ikke noget, men hvis du skal trække et relæ risikerer du at relæet klaprer. Et langt tog med mange hjul kan næsten undgå det, men et enkelt lokomotiv vil slippe forbindelsen i brøkdele af sekunder ligegyldigt hvor meget du polerer skinnerne.

Jeg har fra flere inkarnerede Märklin-kørere at det ikke er tilfældet. Det ville også betyde at fænomenet skulle optræde ved skala H0 toskinnedrift, og jeg ved af personlig erfaring at det ikke er tilfældet. Selv ikke ved skala N behøver det være noget problem, og i hvert fald ikke på lokomotiver.

"Jørnet" skrev:
Spor 0 er nok noget tungere og skaber bedre forbindelse.

Det er formentlig rigtigt. På DMJK's anlæg på Gb var det i reglen sådan at havde man ikke registrering af sporbesættelse hvor sporet var forsynet med sådan, var det blot at løfte køretøjet og grave møget af hjulene.

__________________

Venlig hilsen
Erik Olsen
http://www.modelbaneteknik.dk/

Like 0 kan lide
Top


Jørnet

IT nørd

Indlæg: 400

PB  Hjemmeside

Hvordan lader du et isoleret skinnestykke styre et relæ på to-skinne???

Jørgen

__________________

H0 Slæbesko+MS+ECos2+lidtafhvert

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"Jørnet" skrev:
Hvordan lader du et isoleret skinnestykke styre et relæ på to-skinne???

Via en sporbesatmelder.

http://moppe.dk/besat.html

I går aftes fik jeg stukket et lille print i hånden med 8 (eller var det 16?) sporbesatmeldere, det koster vel i omegnen af 15-20 kr at lave.

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


erikolsen1954

maskiningeniør

Ishøj

Indlæg: 377

PB  Hjemmeside

"Jørnet" skrev:
Hvordan lader du et isoleret skinnestykke styre et relæ på to-skinne???

Der findes efterhånden mange løsninger. En jeg selv har testet, fungerer med en operationsforstærker og kan styre et relæ eller logikkradse.

http://www.modelbaneteknik.dk/model/styr/sporisol.htm

Klaus har anvist nogle andre løsninger. Brug af en optokobler har den fordel at man opnår galvanisk adskillelse mellem kredsene.

__________________

Venlig hilsen
Erik Olsen
http://www.modelbaneteknik.dk/

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.309

PB

Hej!

Brug af optocoupler er altid rigtig godt, for så kan man koble ting sammen med en meget stor grad af frihed i forhold til stel og alt mulig andet.

Kan stærk anbefales, selv om det har tendens til at blive vanedannende!

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.117

PB

hvad slags relæer vil I bruge

Og hva' med højspænding "stød" der kan bliver "skudt" baglæns fra et relæ i den digitale kreds, hvordan skal det evt. behandles

Brokobling eller kan man se bort fra det

__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra visse danske producenter ).

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.309

PB

Hej!

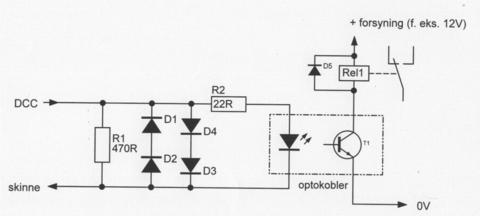

Du sikrer transistoren mod selvinduktionen fra relæet med en diode. jeg har lige brugt diagrtrammet fra Moppes hjemmeside og tilføjet et relæ med beskyttelsen. Relæet skal være af en type der trækker for en lille strøm. Et relæ med en spolemodstnd omkring 1000 Ohm vil være passende.

Gert

Optaget detektor med relæ
