Helja MY spor 0

Jeg har et lille hint her der måske kan bruges, efter lidt søgen frem og tilbage. Der skulle være både vinrød og rød/sort spor 0 MY til salg;

http://www.modeltog.dk/catalog/index.php?cPath=223_370

Mvh

Claus



Hej. Der er en vinrød til salg på Ebay i Tyskland, for 699,95 "uro'er".

Har sendt dig en PM.

Togdillen har to stående på lager.

Jeg kan kun sige det er godt den fik en ejer der kan køre med den,det er et flot print du har sat i

€ 352 på Ebay.de http://www.ebay.de/itm/Heljan-Nohab-My-der-DSB-44801-analog-unbenutzt-Sp...

Ja den er nu oppe i 580 Euro.på ebay http://www.ebay.de/itm/Heljan-Nohab-My-der-DSB-44801-analog-unbenutzt-Sp...

Hej.



Nu har jeg modtaget en ESU 54500 Loksound XL V4.0 dekoder, som jeg skal til at bygge i min MY.

Nogen forslag hvilken udgang jeg skal bruge til mine ventilatorer.

Og måske en tegning over selv ombygningen...

Jeg forestiller mig at tage det oprindelige print ud af maskinen...

Mvh.

Finn

Hej Finn

Prøv at kigge på dette link, der står godt nok ikke hvilke udgang, du skal bruge, men du kan måske se det på billedet.

http://forum.spurnull-magazin.de/elektrik-elektronik-digital/nohab-umbau-3710/

Du skal være opmærksom på at de ventiltorer larmer en del, det skrives der også om på den side, til info kan jeg for tælle at jeg valgte ikke at tilslutte dem af samme grund.

Held og lykke med ombygningen.

Du kan læse lidt om min ombygning på www.spor0.dk - ikke en ESU men en Massoth.



Mvh

Lars

Hej Lars.



Jamen er det ikke bare at sætte de ventilatorer på en funktionsudgang, så bestemmer man da selv om de skal larme



Mvh.

Finn

Jo det har du ret i, nu ved jeg ikke hvor meget strøm de to motorer som driver ventilatorene skal have, du skal muligvis have en modstand foran, for ikke at " brænde " dem af, der er også den mulighed at du kan beholde original printet i din MY, og så kun bruge det mellem din dekoder, og ventilatorene, altså fjerne alle tilsutninger på printet undtagen ventilatorene, og så forbinde alt andet uden om original printet, så skal du ikke ændre noget på printet.

Dette ved jeg andre har gjort, men har ikke selv testet det.



Mvh

Lars

De 2 motore der sidder på ventilatoren er KUN til 5 volt. Så der skal noget spændings regulator foran. feks. 7805 eller en L200 (variabel)

Hvis L200 sættes til 3- 3,5 volt  er vetilatoren næsten lydløs.

Mvh. Ole Vedel

Hej Ole

Tak for info, det vil jeg prøve på min.

Super med et forum som dette, hvor alle hjælpe alle.



TAK

Lars

Hej igen.

Lidt nyt om min ombygning.

Jeg læste i et svar herinde at man ikke skulle forsyne ventilatorene med mere end 5 volt, så jeg ville bruge forslaget med at bruge printet fra Heljan til ventilatorene, og så ellers køre alt andet udenom printet.

Men da jeg bruger en ESU LX dekoder, kan den ikke være nede i hullet under Heljan's print.

Så efter at jeg havde kigget noget på det forslag med en LM200, blev jeg enig med mig selv om at det som var godt nok for Heljan, er også godt nok for mig.

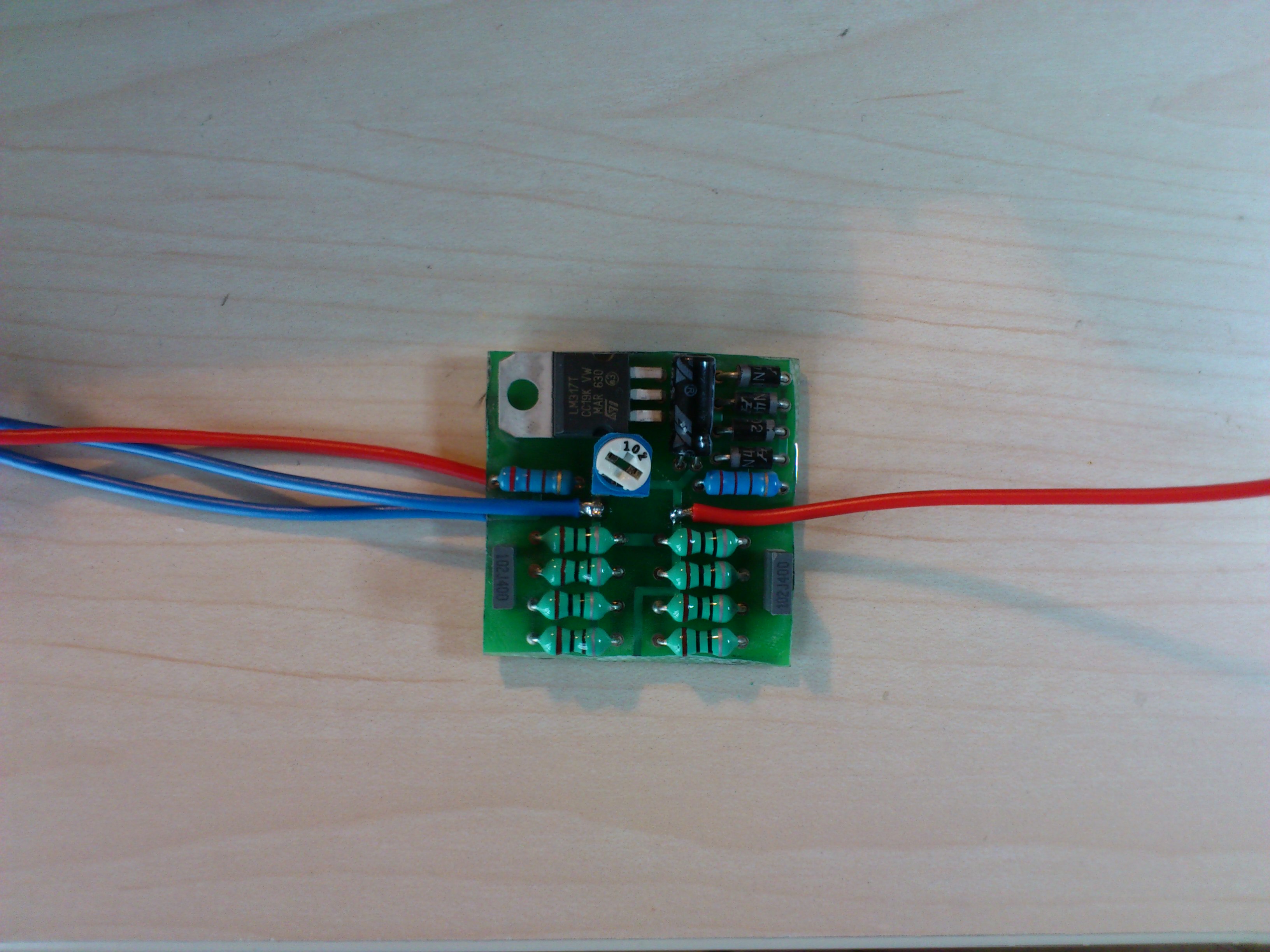

På printet kan man se en LM417T som er den spændingsregulator som de bruger, så jeg "rundbarberede" printe med min Dremel, så det kom til at se sådan ud:

Som det ses er der ledninger foran til ventilatorene, og bagpå ledninger til forsyning.

Men desværre virkede det ikke, noget er sikkert blevet skåret over, som ikke skulle være skåret over.

Jeg ledte noget på nettet, og fandt et datablad over en LM417T, og det skulle da ikke være så vanskeligt at lave et print med den på.

Så med lidt "fumleprint" og lidt andre ting, blev det lavet-

Komponeneterne er genbrug, dog valgte jeg et andet trimpotmeter, synes det var så lille det på Heljan's print.

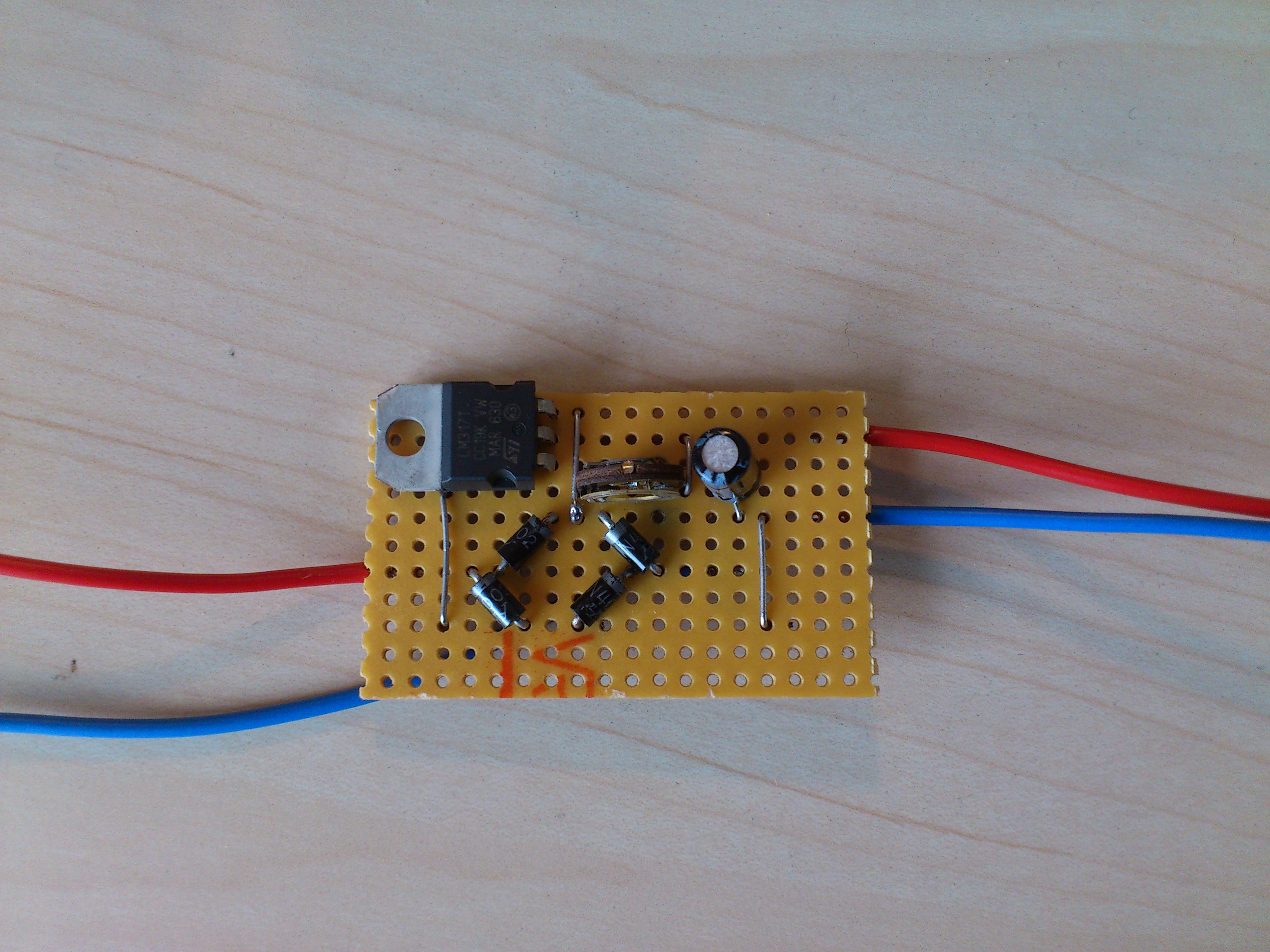

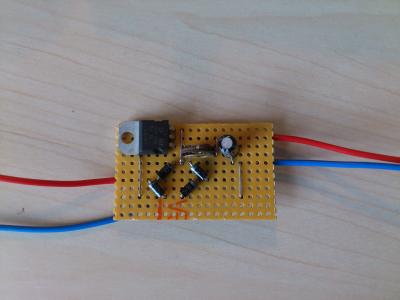

Sådan blev min version af printet, og det virkede !!!

Blev indreguleret til ca. 3,5volt, men det var utroligt ustabilt, når der ikke var belastning på.

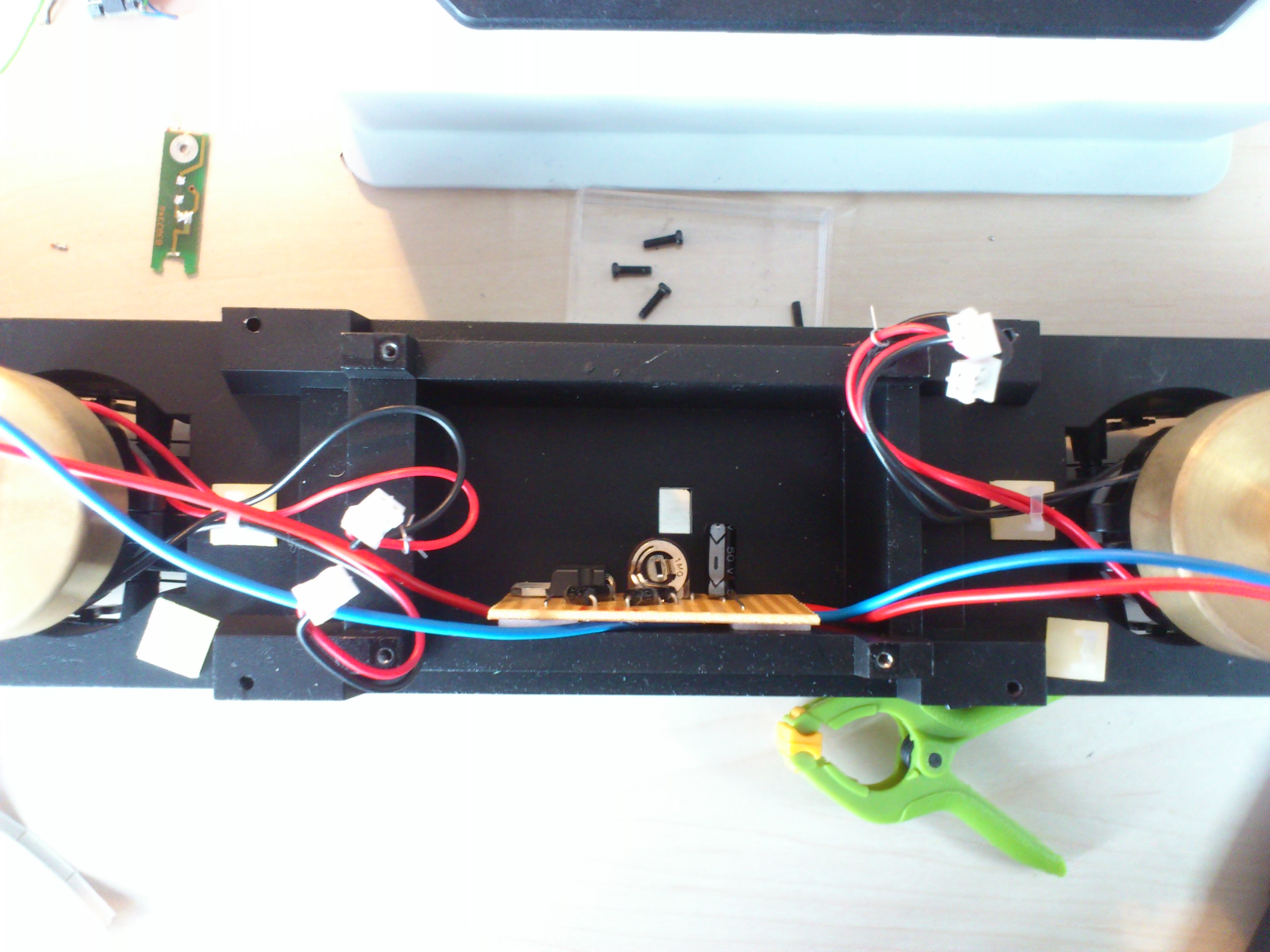

Blev sat ned i hullet med klæbepuder, så det står på højkant dernede.



Ventilatorene blev løst tilsluttet, og den ene kørte !!!

Målte at spændingen var faldet til 1,2 volt nu der var kommet belastning på, fik den på igen på ca. 3,2volt.

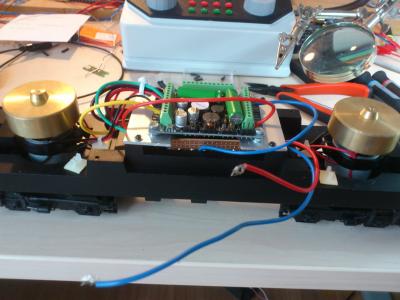

Og monterede min dekoder ovenpå.



Nu skal jeg bare have en højtaler indkøbt og monteret, så skulle den var klar.

Sådan gik en blæsende og regnfuld dag her.

I morgen er det åben remise i Randers.

Mvh.

Finn

P.S. de ventilatorer larmer !!!





Ups. LM477t, og ikke LM417t. En lille detalje, men vil nogen søge på den, så..... Mvh. Finn

Hej Finn

Super at du fik det til at virke, og tak for din fine beskrivelse, ja de larmer de ventilatorer, jeg har også leget lidt med det i dag, og syntes ikke at jeg kan få støjen ned på et rimeligt leje, så jeg har besluttet mig for at de ikke bliver sat til.



Mvh

Lars

Hej Lars. Har sendt dig en besked. Mvh. Finn

Når du køber en højttaler, så husk at du skal have et hus med til den, ellers får du det ikke til at lyde ordentligt.

Hvis du ikke har noget i mod at handle i udlandet, så har jeg fundet de nedenstående højttalere, som jeg også selv skal have nogen af på et tidspunkt. Det er dem der hedder High Bass Speaker, der er de interessante.

http://railmasterhobbies.com/Speakers.htm

Jeg har linket til en video på youtube hvor de kan høres.

https://www.youtube.com/watch?v=UGb4JMct7Tk

Hej Morten.



Jeg fik købt en EUS højtaler i går under mit besøg i Randers.

Det er en højtaler på 28mm, og jeg prøver med den først.

Men absolut et link jeg vil gemme, og måske senere bestille noget derfra, tak for linket.



Mvh.

Finn

Okay, så er der jo styr på det:-)

Husk at forsegle huset godt, det gør en kæmpe forskel.

Du kan høre forskellen på nedenstående link.

http://www.urs-schwarze.de/esu_4ohm_lautsprecher_28mm.htm

Her er så selvsamme test med en 29mm High Bass højttaler.

http://www.urs-schwarze.de/qsi_1_22.htm

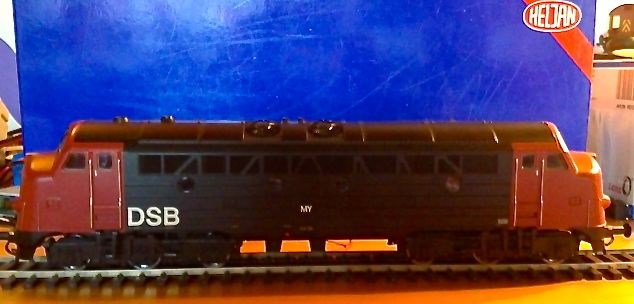

Hejsa. Måske et dumt spørgsmål, men hvad er for på sådan en MY ??? Jeg vil mene at det er til venstre på det øverste billede !,! Mvh. Finn
