Togdillen lysprint for Heljan MX / MY.

Jeg har leget med indbygning af togdillens MX/MY lysprint.

I lokomotivet sidder en Lokpilot 4.0, den er nem at styre udgangene med så de bliver retnings bestemte.

Så nu kan mine MX/MY fra Heljan og PIKO lyse bedre, i PIKO MY lokomotiver passer printet også perfekt.

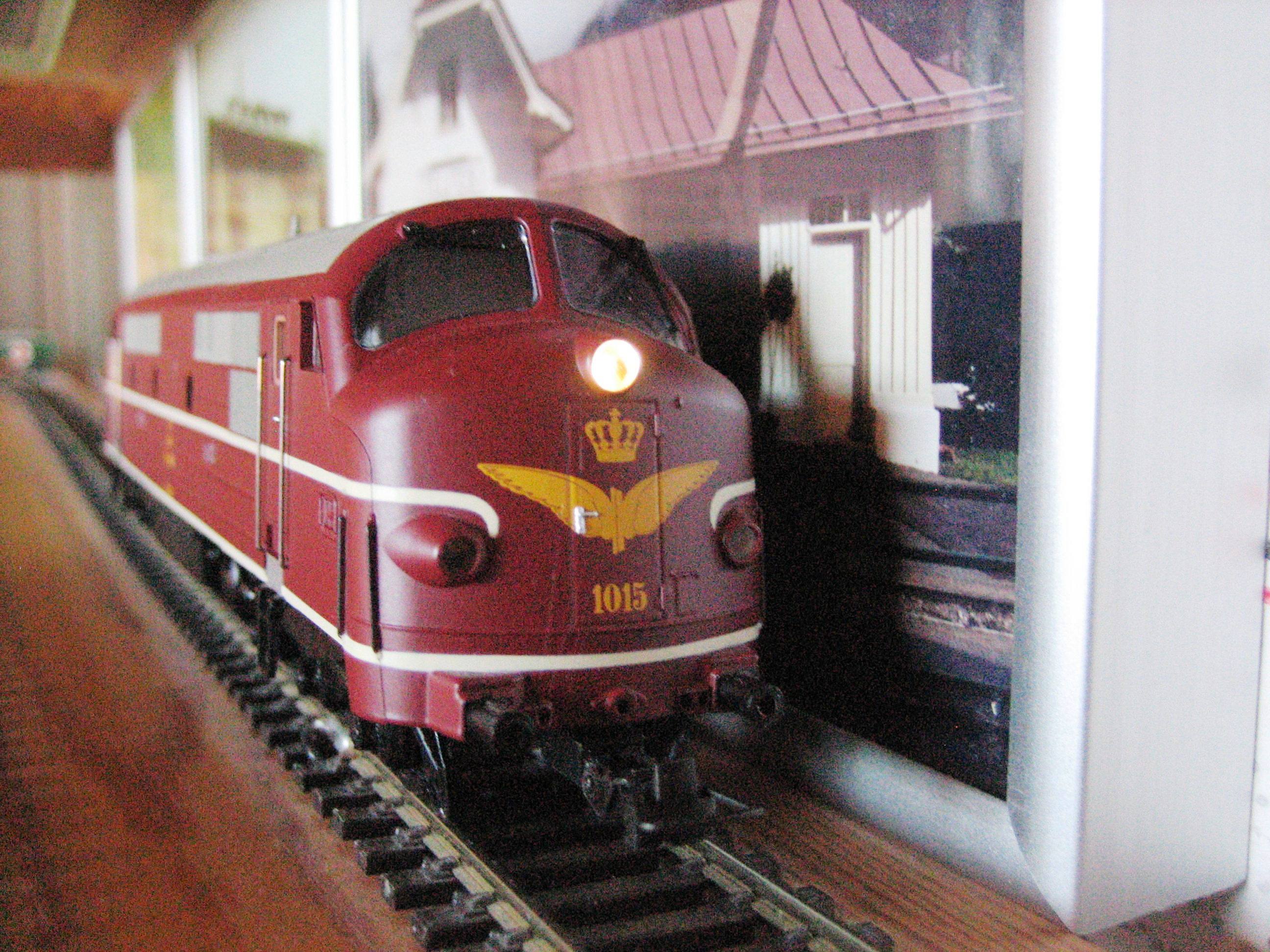

De kan nu køre med toplanterne, frontlys før 1975.

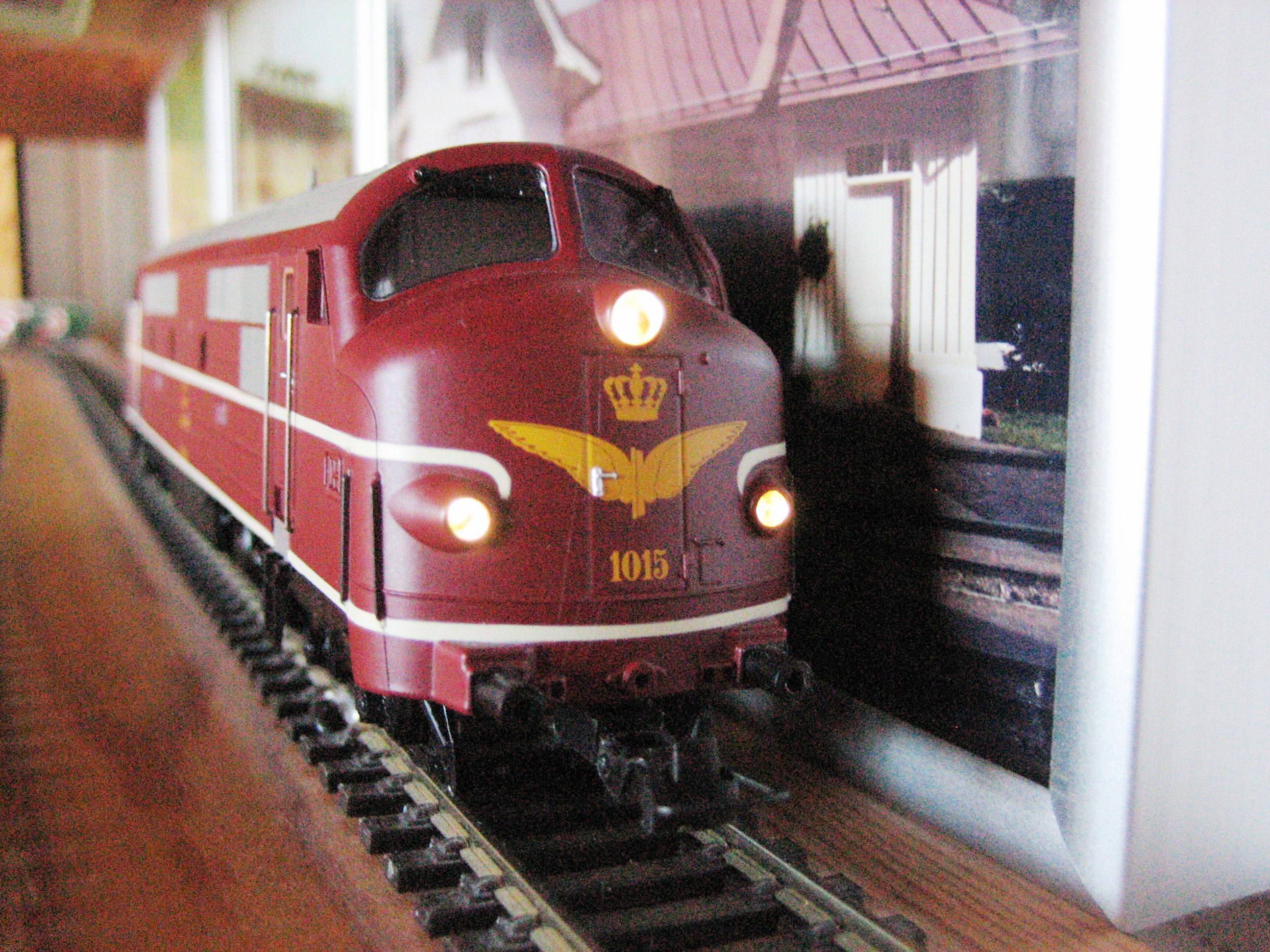

Triangel lys efter 1975.
Rangerlys 4 hvide underst.

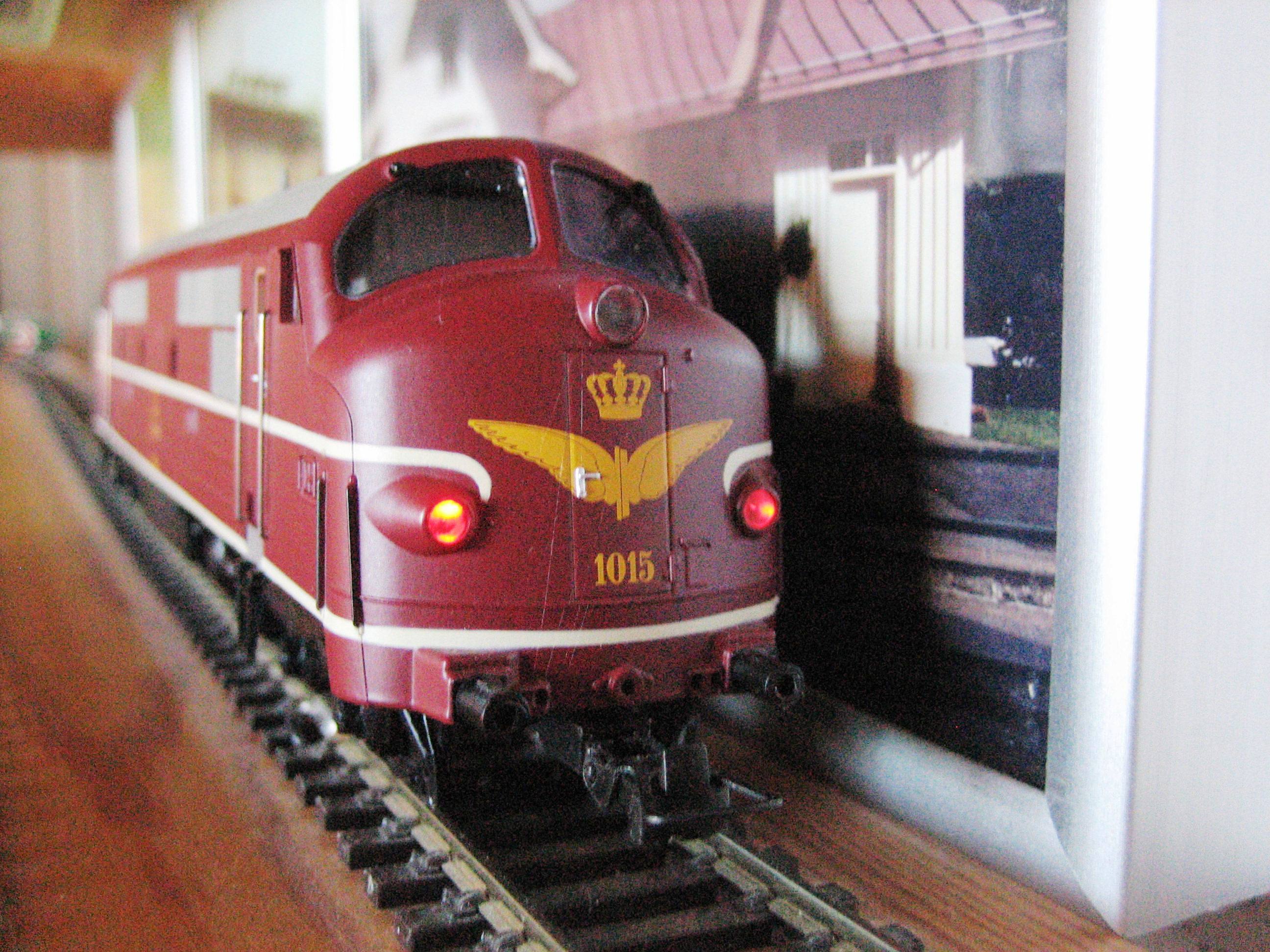

Samt røde sluttere ved styrevognstog eller tom maskine.

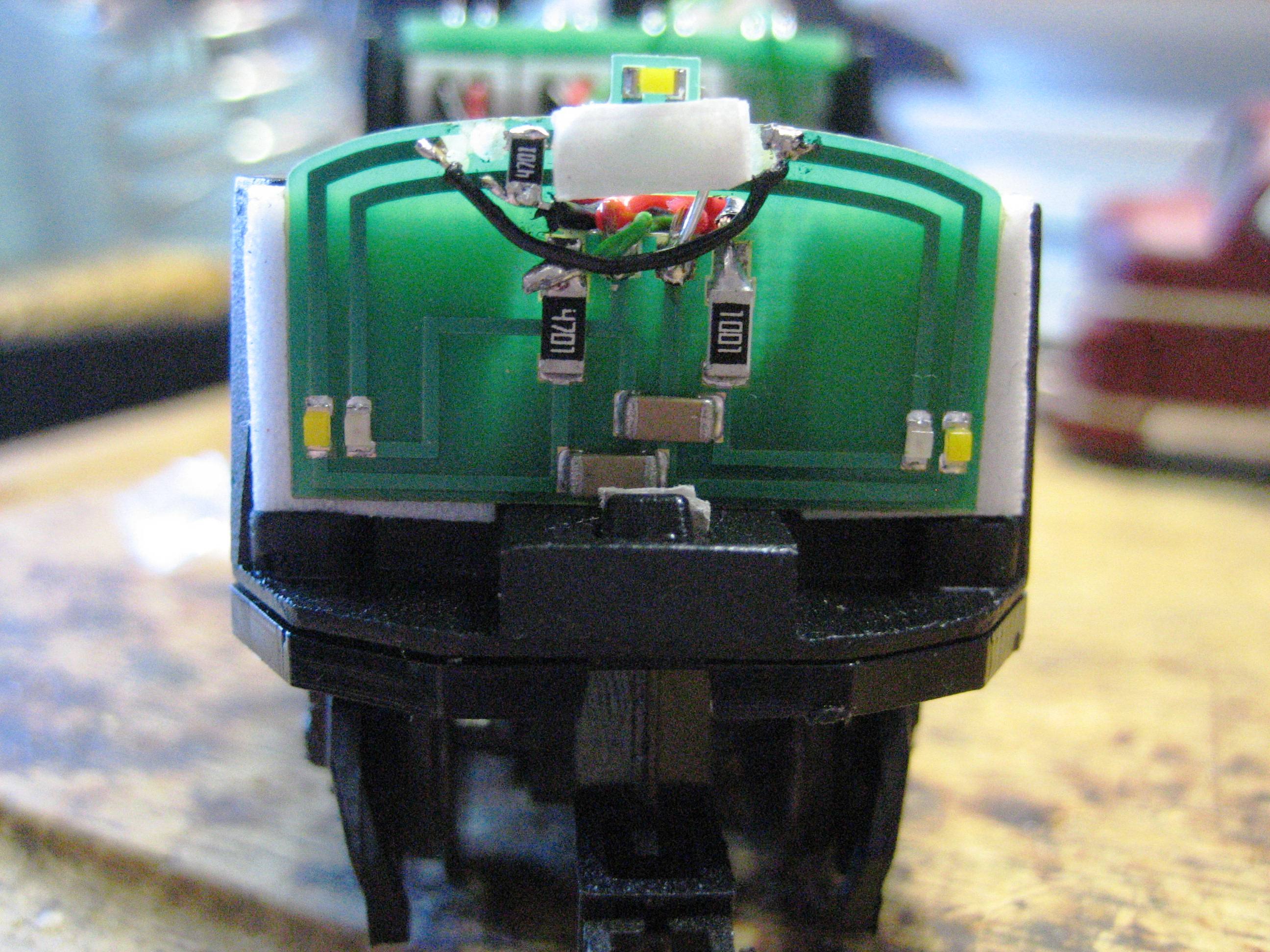

Her billeder af Togdillens print, hvor jeg måtte klippe en printbane for at sætte en modstand ind for toplanternen, så denne kan tændes individuelt, denne modstand ses til venstre, samt trække en ny forbindelse til plus med et stykke tråd og den sorte ledning føres som en lus/forbindelse til de to nederste hvide lanterner.

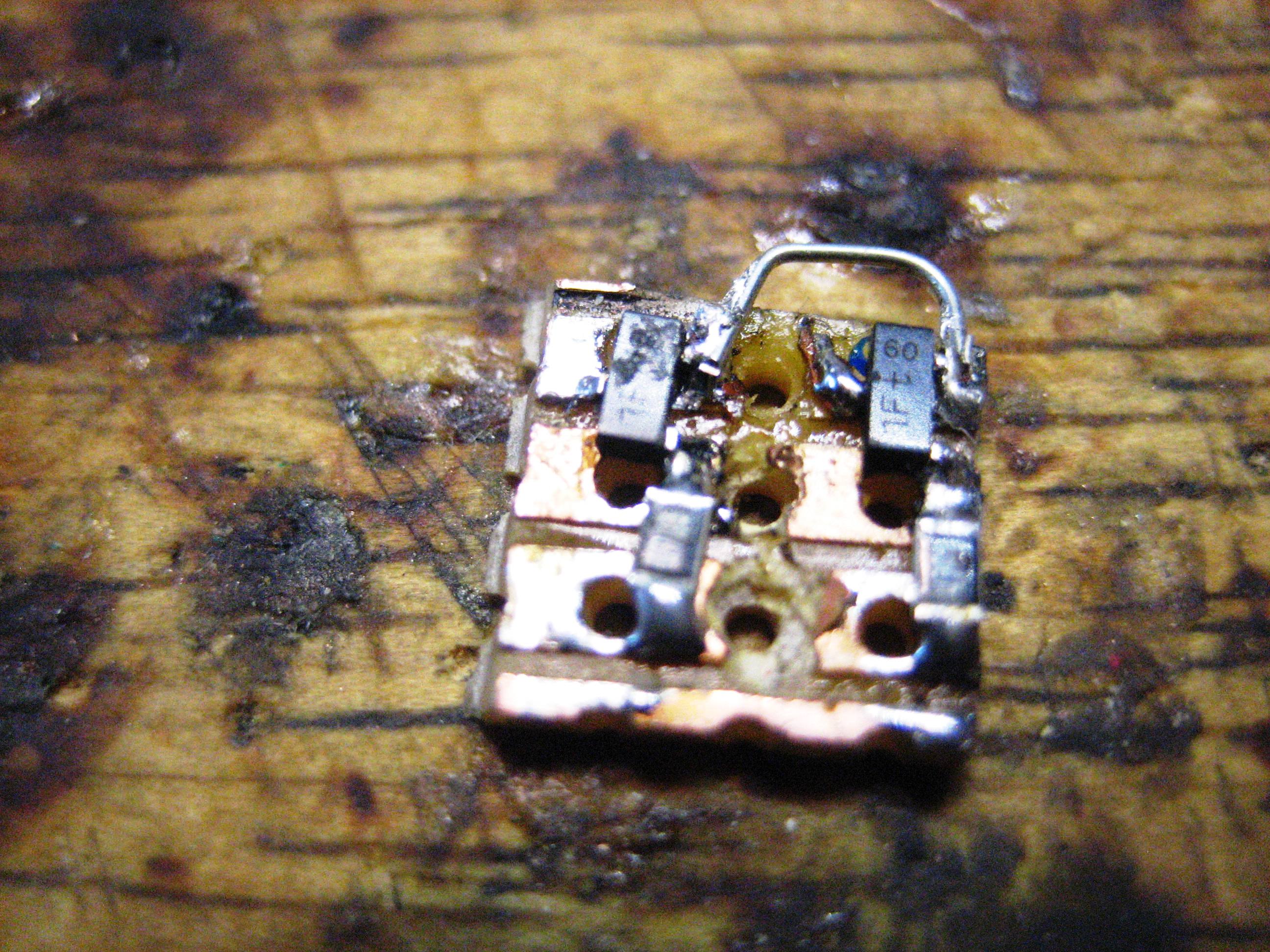

Jeg måtte også bygge mine aux print, således at Aux 3 og Aux 4 kunne bruges.

Aux print

Aux print



 Lysprint ændret Lysprint ændret Lysprint i lokomotiv Lysprint i lokomotiv Frontlys toplanterne Frontlys toplanterne Triangellys Triangellys Røde sluttere Røde sluttere Hilsen Erling.
