Problem med ombygning af Märklin CE 800 (E63) til digitaldrift.

Hej,

Jeg har ombygget mit gamle Märklin CE 800 fra analog til digital ved hjælp af motorkit 60943 og decoder 60962. Stødte ikke på uventede problemer og har fulgt manualen med ledningsførelsen (med hjælpe på nettet fra Digitaltog m.flere), bortset fra at der ikke var nogen brun ledning som skulle på stel (loddeflig på motor), se foto,  istedet var der en sort, som ikke var angivet i manual, den brugte jeg i stedet for, håber det er rigtigt? Ved testkørslen (alene på spor) opdaterede/viste Mobil Station 60652 automatisk lokomotivtypen "Damplokomotiv" og adressen "MDL", samt andre funktioner tilsyneladende normalt, men toget kan ikke styres. Lyset i front lyser/blinker i de gamle lamper, toget hakker og kører utroligt langsomt frem (uden styring). Ved bak på MS kører toget slet ikke, lyset skifter, men kun hvis der tændes på den dertilhørende funktionsknap (i modsætning til ved frem, der lyser det hele tiden og kan ikke aktiveres ved funktionstast). Noget er rivende galt, jeg har forsøgt uden held at ændre på lokomotivdata, men intet hjælper, kan tilsyneladen ikke ændres?

Håber nogen kan hjælpe mig?

Hvis ikke, hvor kan man så få hjælp når man selv har fortaget ombygningen, garantien dækker tilsyneladen ikke når man selv har foretaget ombygningen?

På forhånd tak.

Arni





Like 0 kan lide
Top


Snuden

Underbetalt kontorsmølf

Haderslev

Indlæg: 469

PB  Blog

Der er som du selv skriver noget galt og jeg tror at det er, at noget ikke er rigtigt forbundet.

Har du forbundet dekoderen som nedenfor?

Rød - Slæbesko
Sort - Hjul/Stel
Orange - Motor
Grå - Motor
Hvid - Lys, front
Gul - Lys, bagud
Blå - Stelforbindelse til lys og funktioner

Hvis der sidder spoler og kondensatorer forbundet til motorens poler, så skal de fjernes.

Hvis du er det mindste i tvivl så tag et billede af det og sæt det ind her.

__________________

MVH

Morten Strårup

K.P.E.V i Sønderjylland og Nordslesvig 1908 - 1914. DSB epoke 3. Min egen fantasibane: Det Kongelige Sønderjydske Jernbane Selskab KSJS fra 1920 til 1985. Råstoftransporter via jernbanen.

Yngste deltager i Peters garage.

Like 0 kan lide
Top


Arni

Indlæg: 7

PB

BilledeHej Morten,

Tak for dit hurtige svar, dejligt med hjælp når man er kørt fast Smile

Nej, jeg har fulgt manualen som fulgte med og derfor:

Rød - slæbesko

Sort (brun i manual) på loddeflig under skrue = motorstel (gæt fra min side)

Orange - ikke brugt

Grå - lys front

Hvid - ikke brugt

Gul - lys bagud

Blå - motor (kul 1)

Grøn - motor (kul 2)

Derudover har jeg en violet som heller ikke er brugt = 3 ubrugte ialt.

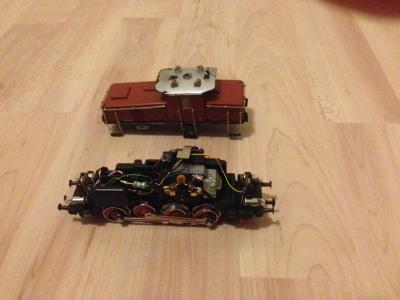

Måske er dette ikke rigtigt, se foto.

Der er/var ingen spoler eller kondensatorer forbundet.

Se foto.

Hilsen

Arni









Like 0 kan lide
Top


gemiko

40 år ved DSB og Modelbaner siden 1960

Greve

Indlæg: 134

PB  Hjemmeside

Hej Arni

Nu er jeg ikke 'Märklinmand' - men når jeg nærstuderer dit foto - sidder der ikke en kondensator mellem de to kulholdere på lokomotivet, skal den være der når du kører digitalt ?. Steve

__________________

Med altid venlig hilsen "- og med hyppig brug af fløjten".

Gerner

Jeg har spor IIm (LGB) smalspor i haven, og H0 dansk epoke (III -) IV indendørs.

 Begge sporvidder er digitale med DCC.

Medlem af DE5, FREMO & Føniks.

www.gemiko.dk



Like 0 kan lide
Top


Snuden

Underbetalt kontorsmølf

Haderslev

Indlæg: 469

PB  Blog

Arni skrev:

BilledeHej Morten,

Tak for dit hurtige svar, dejligt med hjælp når man er kørt fast Smile

Nej, jeg har fulgt manualen som fulgte med og derfor:

Rød - slæbesko

Sort (brun i manual) på loddeflig under skrue = motorstel (gæt fra min side)

Orange - ikke brugt

Grå - lys front

Hvid - ikke brugt

Gul - lys bagud

Blå - motor (kul 1)

Grøn - motor (kul 2)

Derudover har jeg en violet som heller ikke er brugt = 3 ubrugte ialt.

Måske er dette ikke rigtigt, se foto.

Der er/var ingen spoler eller kondensatorer forbundet.

Se foto.

Hilsen

Arni



Jeg  har lige kigget manualen igennem og der står også at dekoderen følger NEM standarden, så du skal forbinde det som jeg har beskrevet ovenfor. Tabellen med farverne for NEM og Märklin er kun til reference, det er ikke meningen at dekoderen skal forbindes anderledes når den sidder i et Märklin lokomotiv. Den brune cirkelformede dims mellem motorpolerne er en kondensator og den skal du fjerne.

__________________

MVH

Morten Strårup

K.P.E.V i Sønderjylland og Nordslesvig 1908 - 1914. DSB epoke 3. Min egen fantasibane: Det Kongelige Sønderjydske Jernbane Selskab KSJS fra 1920 til 1985. Råstoftransporter via jernbanen.

Yngste deltager i Peters garage.

Like 0 kan lide
Top


Arni

Indlæg: 7

PB

Tak for svar Morten,

Jeg prøver at forbinde som du beskriver og fjerner kondensatoren (troede ikke den nye skulle fjernes).

Tusind tak, jeg vender tilbage med resultatet.

Mvh

Arni

Like 0 kan lide
Top


Arni

Indlæg: 7

PB

Hej Gerner,

Ja, du har ret, var ikke klar over den skulle fjernes, men det prøver jeg tillige med Mortens anvisninger.

Tak for hjælpen.

Mvh,

Arni

Like 0 kan lide
Top


pejft

Selvstændig med www.hrtopp.dk

Moderator

Indlæg: 1.967

PB  Hjemmeside

Snuden skrev:

Arni skrev:

BilledeHej Morten,

Tak for dit hurtige svar, dejligt med hjælp når man er kørt fast Smile

Nej, jeg har fulgt manualen som fulgte med og derfor:

Rød - slæbesko

Sort (brun i manual) på loddeflig under skrue = motorstel (gæt fra min side)

Orange - ikke brugt

Grå - lys front

Hvid - ikke brugt

Gul - lys bagud

Blå - motor (kul 1)

Grøn - motor (kul 2)

Derudover har jeg en violet som heller ikke er brugt = 3 ubrugte ialt.

Måske er dette ikke rigtigt, se foto.

Der er/var ingen spoler eller kondensatorer forbundet.

Se foto.

Hilsen

Arni



Jeg  har lige kigget manualen igennem og der står også at dekoderen følger NEM standarden, så du skal forbinde det som jeg har beskrevet ovenfor. Tabellen med farverne for NEM og Märklin er kun til reference, det er ikke meningen at dekoderen skal forbindes anderledes når den sidder i et Märklin lokomotiv. Den brune cirkelformede dims mellem motorpolerne er en kondensator og den skal du fjerne.

Hvis dekoderen følger NEM-standarden (det fremgår af manualen) er fejlen bl.a., at blå er ført til motor. Det skal være Orange. Blå er til stel (fællesleder) til lys m.m., hvis det er isoleret (i dette tilfælde = anvendes ikke).

Jf. manualeN:
gray Motor Connection 2
black Conductor Current Pickup, Left
white Front Lights
green Function 1
blue Common Wire for Lights
yellow Rear Lights
red Conductor Current Pickup, Right / Center
orange Motor Connection 1
violet Function 2

Så derfor din tilslutning / min kommentar og rettelse:

Rød - slæbesko / OK

Sort (brun i manual) på loddeflig under skrue = motorstel (gæt fra min side) / OK

Orange - ikke brugt / skal være motortilslutning

Grå - lys front / skal være motortilslutning

Hvid - ikke brugt / Skal være lys

Gul - lys bagud / OK skal være lys

Blå - motor (kul 1) / skal være fællesleder til funktioner = her ikke brugt

Grøn - motor (kul 2) / skal være funktion 1 = her ikke brugt

Se kabelfarverne her:

http://digitaltog.dk/Digital/NEM652Farver.pdf





__________________

De bedste modeljernbanehilsener
Peter Topp Engelsted Jonasen

http://www.digitaltog.dk - http://www.kvv73.dk - http://www.jonasen.eu - www.digital-train.com

Like 0 kan lide
Top


Arni

Indlæg: 7

PB

Hej Peter og alle,

Jeg har netop rette ledningerne som anvist og fjernet kondensatoren, det hjalp, nu virker det hele perfekt.

Tusind tak allesammen Smile

Iøvrigt, er der nogen som ved hvor man kan købe en panthograph til denne model, gerne brugt?

Mvh,

Arni

Like 0 kan lide
Top


pejft

Selvstændig med www.hrtopp.dk

Moderator

Indlæg: 1.967

PB  Hjemmeside

Arni skrev:

Iøvrigt, er der nogen som ved hvor man kan købe en panthograph til denne model, gerne brugt?

Reservedelen har nummer 7218. Den kan købes i Märklins shop, så din forhandler kan også få den hjem:

https://www.maerklinshop.de/index.php?sid=f31778f002c9a7c218a71ed135b61a5b&cl=spareparts

Du kan finde tegningen til lokomotivet på Märklins hjemmeside under artikel nummer 3001.

http://maerklin.de/de/service/suche/ersatzteile/ersatzteillisten/gesamt_h0.html?page=1&perpage=1568#



__________________

De bedste modeljernbanehilsener
Peter Topp Engelsted Jonasen

http://www.digitaltog.dk - http://www.kvv73.dk - http://www.jonasen.eu - www.digital-train.com

Like 0 kan lide
Top


Arni

Indlæg: 7

PB

Tak Peter,

Dejligt, faktisk havde jeg fået at vide af en forhsandler at den ikke kunne fås længere.

Mvh,

Arni
