Spor oversigtstegning

Hej,

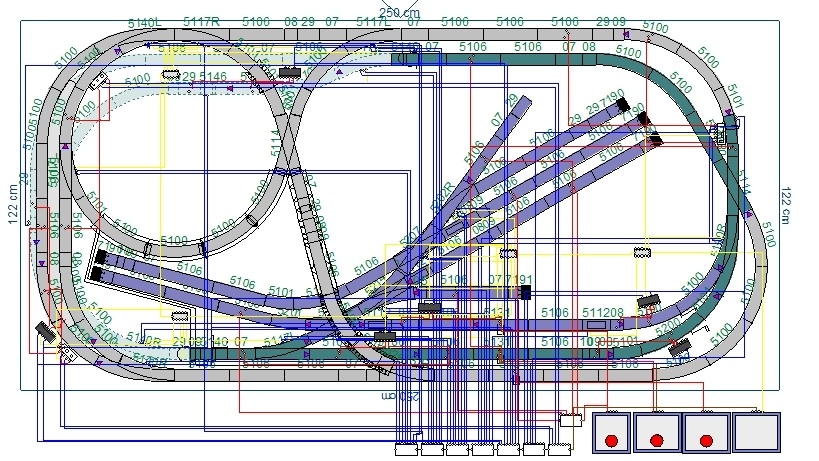

I Wintrack (version 10) kan man tegne ledninger og elektriske enheder ind og endda kontrollere for kortslutninger. Fungerer ikke 100% vandtæt, men OK, hvis man gerne vil dokumentere, hvad man har konstrueret. Jeg har tegnet mit første anlæg fra 1972 (dengang var jeg 13 år) op i Wintrack på denne måde - bare for sjovs skyld .

Anlægget var et klapanlæg på en forstærket tynd spånplade. I dag ville jeg naturligvis på den plads konstruere noget helt andet. Men her er altså et klassisk Maerklin anlæg med metalskinner for børn i alle aldre. Planen er et sammenfoldet ottetal med tre overhalings/krydsningsmuligheder og en station, hvor der kan rangeres uden at bruge hovedstrækningen som udtræksspor. Banen kan også bruges som punkt til punkt bane da der er bygget to vendesløjfer ind.

Håber det er sådan noget a la det som du søger...

Venlig hilsen

Lars

Hej

Jeg bruger også de gamle blå kontrol pulte og de nyere hvide.

Jeg har tegnet sporene op på almindeligt papir med numre på skiftespor, signaler mm, så man ved at se på oversigten kan finde den pult hvor signaler mm er tilsluttet. Og så har jeg lamineret papirerne. De er så hængt op over pultene, men kan kun ses når man sidder ned.

En lavpraktisk måde, og ikke så flot som Wintrack.

mvh Stiig

Hej Lars,

Jeg er netop på udkig efter en god "old school" analog bane til opklapning. Kunne godt tænke mig at bygge din, hvis den var god.

Vil du dele "wintrack" filen med os/mig ?

Mathias
(Märklin H0 M analog)

Joda Se vedlagte fil...

God fornøjelse !

Venlig hilsen

Lars

Super! Tak.

Et wintrack spørgsmål: kan man på en eller anden måde isolere de forskellige elektriske kredsløb, rent visuelt? Det er noget at et spagetti virvar at finde rundt i, og er der måske en måde at "vælge en transformator og kun se dens kredsløb og gemme de andre"?

Mvh,
Mathias

Ja - det er der. Hver transformator eller strømkreds kan tildeles et eget "layer", som man så kan vælge fra eller til. Det har jeg nu ikke gjort på eksemplet ovenfor - men det gør jeg så næste gang. Derefter kan man naturligvis også bruge zoomfunktionen i WinTrack, hvis det kniber med at se detaljerne.

Venlig hilsen

Lars

PS. For dem der ikke har WinTracks nyeste version (hvor det er muligt at lægge elektroniske komponenter ind) er der jo altid muligheden for at download Demo´en for at hitte ud af, hvordan det hele er skruet sammen. På anlægget er der bygget en del kontaktskinner og relæer ind så signalerne eksempelvis stilles på rødt efter en forbikørsel og/eller muligheden for at passere et signal bagfra uden at stille dette på grønt...

Skinnerne ligges

https://twitter.com/#!/matisok/status/152522350057889793/photo/1

Hvad var dine ideer omkring at lave et dobbeltspor og sporskifte inde i tunnellen? Det virker overflødigt, eller er der noget jeg "misser"?

Det er en meget lille skyggebanegård med krydsningsmulighed . Dette muliggør at køre med et tog mere på banen. Du kan også vælge at sætte signaler i begge ender af de to spor. Så er der åbnet op for at et tog kan overhale et andet eller at det tog, der kører ind i tunellen bliver "afløst" af et andet. Derved opnås den effekt, at publikum bliver overasket, fordi de forventer at det samme tog kommer frem på den anden side af tunellen.

Venlig hilsen

Lars

Der er flere måder det kan gøres på.
Den enkelste er at give hvert sporskifte et nr, placere et lille skilt ved hvert sporskifte og sætte en mærkat på kontaktpulten. Ledningerne kunne evt opmærkes med pult ved sporskiftet og sporskiftenr ved pulten.

Hvis det er en mere komplet dokumentation du er ude efter, er det måske et koordinatsystem over banen hvor koordinat indgår i sporskifte nr. men det er nok lige at skyde gråspurve med kanoner med et lille anlæg.

Et sporplanlægningsprogram, hvor nr. indtastes på sporskifter, signaler, afkoblingsskinner og kontaktpulte. Ledninger kan evt. indtegnes som streger i flere lag, så overblikket bevares.
Bruger selv Wintrack og en database til dokumentation af klubanlæg, hvor alt er indtegnet og nummereret.

Hej igen,

Nu er de små numre ved sporskifterne og signalerne ikke det kønneste at kigge på - specielt hvis man skal kunne læse, hvad der står på dem. Men udover ideerne ovenfor kan det også være fornuftigt at anbringe de blå/hvide pulte i nærheden af af sporskifterne. Altså eksempelvis hvis man har en station på anlægget, at der laves to grupper en i hver ende af stationen. Hvis man har et rangerområde kan det også være fornuftig at sætte pultene i nærheden af dette - man skal jo alligevel afkoble/tilkoble vogne der og dermed bruge hænderne der. For at nedbringe kompleksiteten yderligere kan man også vælge at lade alle signaler på anlægget få deres eget "pultområde".

Venlig hilsen

Lars

Jeg syntes nu bestemt wintrack ser fornuftigt ud, jeg bruger 4 af märklins hvide pulte, så det er ikke det helt vilde. Jeg vil prøve at lave en forenklet oversigt over sporskiftere og afkoblere og nummerer dem i wintrack, og så tilsvarende numre på pultene. Det skulle give muligt for hurtigt at orientere sig over hvilke pulte man har fat i.
