Nyt Märklin H0 Anlæg

Hej allesammen Smile jeg er ny her. Jeg er en dreng på 13 år. Jeg har siden jeg var 7 år haft et analogt anlæg på 1,25x3,50m, men pga af flytning har jeg nu kun 95x200cm at gøre med. Jeg har længe drømt om at køre digitalt og da jeg nu fik pengene da jeg solgte mit LGB har jeg investeret i et Märklin Startsæt "29040" med C-skinner. Så vil høre om nogle after måske har nogle skinne-planer i den størrelse, jeg måske kunne se? Smile jeg vil gerne have et stationsspor eller vigespor, hvad i nu kalder det:) har dog ikke interesse i de mindre størrelser da jeg har haft lidt dårlige erfaringer med både N og Z størrelse Smile håber nogle vil hjælpe mig! Smile



Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.575

PB  Blog

Hej Lars,

har du mulighed for 5-10 cm mere i dybde og 10-20 cm i længde?

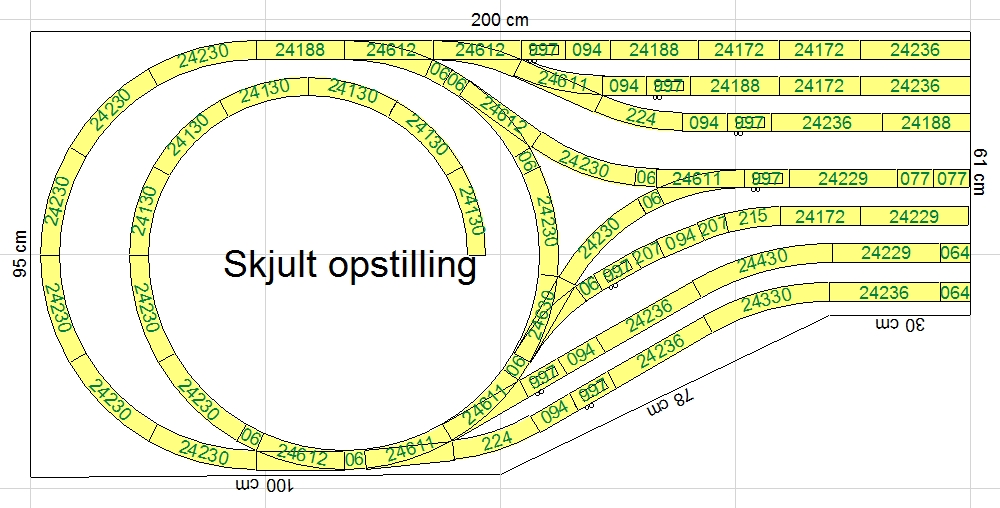

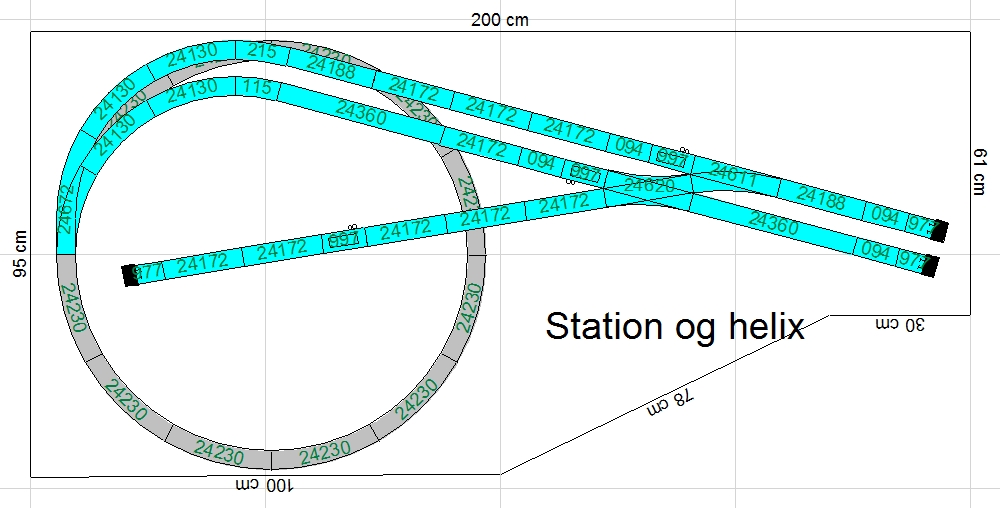

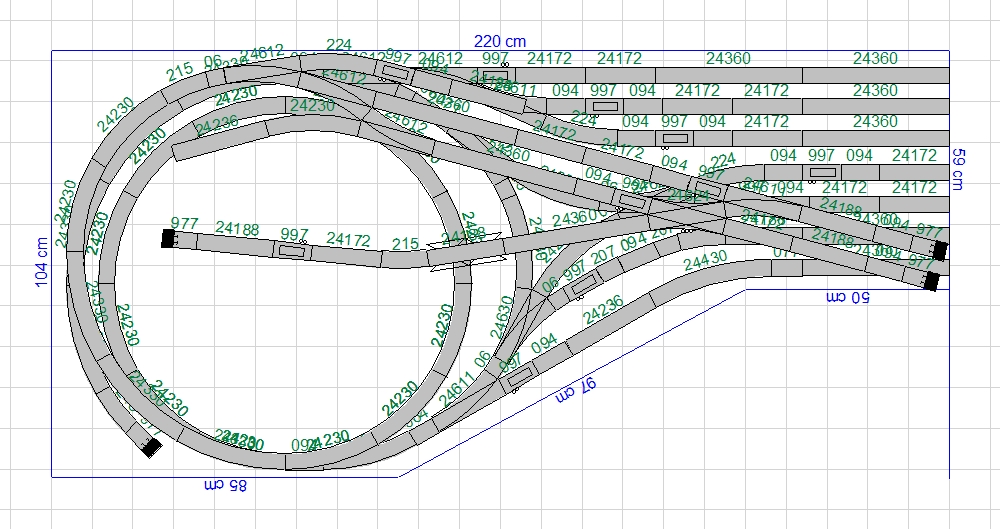

Billede     Billede

Undergrunden er her fyldt op med opstillingsspor. Den højre er lavet så du kan køre rundt. De er begge med vendetrekant. Alt er minimum R2 skinner.

Helix kan laves med 1½, 2½ eller flere omgange. 1½ omgang bliver 13,5 cm., efterfølgende omgang giver så 9 cm..



Det hele kan også laves i R1 og dermed fylder det ca. 15 cm. mindre i dybden. Stigning i helix vil her være 8 cm. pr. omgang.



De angivne mål er fra skinneoverkant til skinneoverkant. Til helix bruges enten 2x6 mm. eller 12 mm.



mvh Ivan Holck

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.590

PB

Og opskrift og tegninger på Helix finder du hos MY 1287, hvor det bliver lavet af 2x 6 mm .....

__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra visse danske producenter ).

Like 0 kan lide
Top


lars7994

Märklin Digital

Indlæg: 12

PB

Hej Ivan Smile må dsv sige jeg synes planen er lidt forvirrende, måske er det bare mig der ikke er så kvik Smile kan dsv ikke få mere plads da den lige ligger op ad døren og ad min seng... Jeg har kigget på Noch's baner, men der dsv ikke nogle vige/stations-spor på. Og så er de 100 i stedet for 95, så den vil gå ind og dække for døren... Men ellers tak for hjælpen Smile



Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.575

PB  Blog

lars7994 skrev:

Hej Ivan Smile må dsv sige jeg synes planen er lidt forvirrende, måske er det bare mig der ikke er så kvik Smile kan dsv ikke få mere plads da den lige ligger op ad døren og ad min seng... Jeg har kigget på Noch's baner, men der dsv ikke nogle vige/stations-spor på. Og så er de 100 i stedet for 95, så den vil gå ind og dække for døren... Men ellers tak for hjælpen Smile

At det virker forvirrende er nok fordi der er 2 plan på samme tegning. Prøver at se hvad jeg kan finde af brugbart. Dette kan godt tage nogle dage da jeg har gang i flere anlæg.

Prøv at give mig de link du har kikket på. Så kan det være der er noget jeg kan bygge videre på. Wink

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.575

PB  Blog

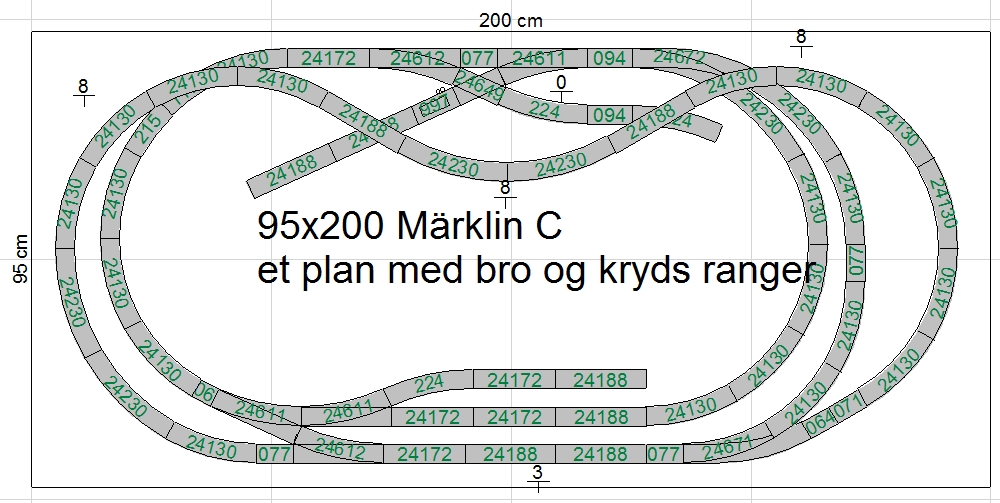

Billede     Billede

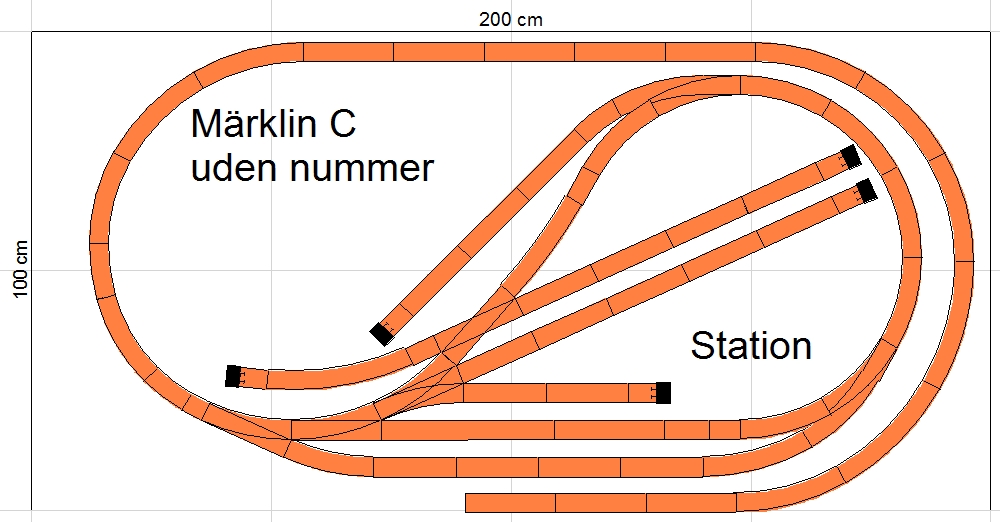

Efter flere timer er dette oplæg til sporplan så klar.

Har næsten brugt alle de skinner der er med i dit startsæt. Wink



__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


Bent_P

Jyllands hovedstad

Indlæg: 1.592

PB

En ung knøs på 13 år, der selv skal bygge bane og så mener du at der skal en helix med? Friskt gjort. Mit barnebarn er 9, jeg kan ikke helt forestillie mig ham bygge en helix om 4 år.

__________________

Hilsen Bent P.

Märklin gennem 40 år, M, K og C-skinner

Like 2 kan lide
Top


modeljernbane

smed

Indlæg: 353

PB

 Han kan være, en af de nye stjerner, der kommer til at sætte sine fodspor i modeltogs verdnen langt tid fremover, men der kan jo også komme en hunkøns væsen ind over på et senere tidspunkt, som er meget mere inttersant end modeltog, det er set før.

Mvh Kurt

Like 0 kan lide
Top


lars7994

Märklin Digital

Indlæg: 12

PB





Like 0 kan lide
Top


lars7994

Märklin Digital

Indlæg: 12

PB

Hej igen Ivan Smile Jeg fandt lige den her inde på Google. Den ligner lidt Noch banen men her en wintrack plan Wink hvis du har tid og lyst må du gerne prøve at gøre den lidt smallere og klemme et vigespor ind et sted, altså lidt ligesom det i startsættet. Ellers må jeg prøve at sætte mig ind i wintrack, men er god til pc så det bliver nok ikke noget problem Smile har allerede wintrack på pc'en Wink

MVH Lars



Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.575

PB  Blog

Bent_P skrev:

En ung knøs på 13 år, der selv skal bygge bane og så mener du at der skal en helix med? Friskt gjort. Mit barnebarn er 9, jeg kan ikke helt forestillie mig ham bygge en helix om 4 år.

Nu står der jo ikke nogen steder at han er ene og forladt. Wink

Derimod at han er flyttet og fået mindre plads. Wink

Har derfor en tro på at han kender en eller flere der kan hjælpe ham. Wink

Så ja, Kurt og Bent, gå blot efter manden der vil hjælpe, jeg skal nok overleve. Wink



__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.575

PB  Blog

lars7994 skrev:

Hej igen Ivan Smile Jeg fandt lige den her inde på Google. Den ligner lidt Noch banen men her en wintrack plan Wink hvis du har tid og lyst må du gerne prøve at gøre den lidt smallere og klemme et vigespor ind et sted, altså lidt ligesom det i startsættet. Ellers må jeg prøve at sætte mig ind i wintrack, men er god til pc så det bliver nok ikke noget problem Smile har allerede wintrack på pc'en Wink

MVH Lars



Hej Lars,

hvis du lige ligger link eller .tra fil ind skal jeg kikke på det.

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


modeljernbane

smed

Indlæg: 353

PB

Hej Ivan.

Ja jeg ved ikke hvordan man skal tolke dit svar, men at gå efter manden. Det jeg skrev og vel også det Bent skrev er ment som ros til den unge mand. Det har INTET men dig at gøre, så hvorfor så dit indlæg???

Mvh Kurt

Like 0 kan lide
Top


lars7994

Märklin Digital

Indlæg: 12

PB

Hej ivan Smile Her er et link: http://stummiforum.de/viewtopic.php?t=91611        ;)  hilsen Lars

Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.575

PB  Blog

lars7994 skrev:

Hej ivan Smile Her er et link: http://stummiforum.de/viewtopic.php?t=91611        ;)  hilsen Lars

Hej Lars.

Kan godt se du har problemer. Som du sikkert har set så fylder den bane du har købt jo 90 cm. og dertil skal der så gerne tillægges 2 x 3-4 cm. til udsving fra lange vogne.

Prøv med de vogne og lokomotiver du har og se hvor meget du har behov for.

http://www.stummiforum.de/viewtopic.php?t=99810&start=250

Når man kikker på disse billeder kan 1½-2 cm. faktisk være nok. Så det bliver ud fra dette at der skal laves en plan.

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


lars7994

Märklin Digital

Indlæg: 12

PB

De har skrevet fejl, banen er faktisk kun 84x184 cm Smile er bare ikke vild med ar de går helt ud til kanten af pladen Wink Kan dsv ikke få Helix Undergrunden da jeg ikke kan få noget plads under banen og tror spiralen fylder ret meget på anlægget .... Du må undskylde hvis du har brugt rigtigt meget tid på at lave helix planer til mig ;)

Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.575

PB  Blog

Hej Lars,

er det sådan det skal være?

Billede

Stigning omkring 3,75%.

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


lars7994

Märklin Digital

Indlæg: 12

PB

Lige nogle få rettelser, jeg godt kan lave, så er den der Wink du skal have mange gange tak for hjælpen Smile

Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.575

PB  Blog

lars7994 skrev:

Lige nogle få rettelser, jeg godt kan lave, så er den der Wink du skal have mange gange tak for hjælpen Smile

Intet for svært, noget tager blot længere tid end andet. Wink





__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


Litra P

Indlæg: 1.852

PB

Hej Lars,

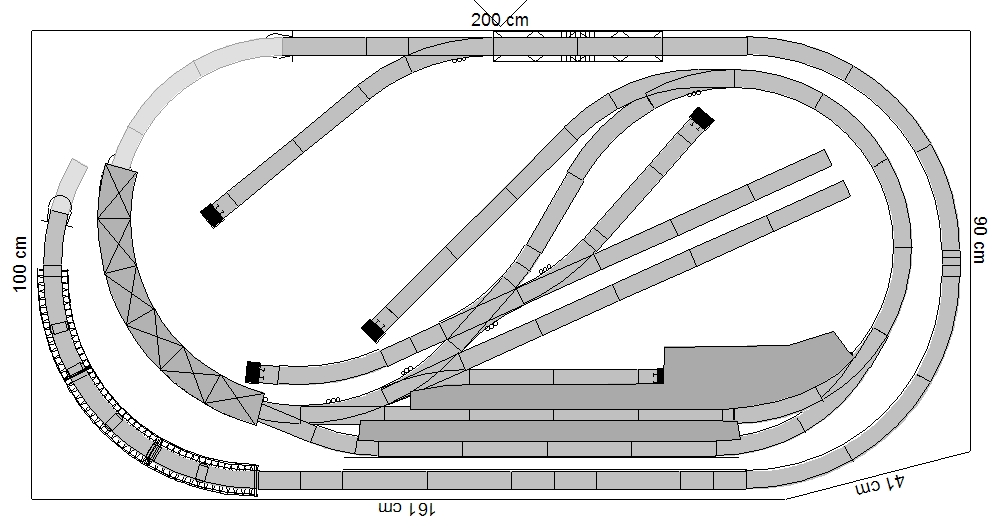

Du kunne jo også lave en bane som den her. Her er der landskab, broer og vandfald, en rimelig stor station, en fabrik med eget spor og en skyggebanegård. Der kan køres fra A til B og omvendt, men naturligvis er der en ikke så realistisk med en synlig vendesløjfe på anlægget og døren kan ikke lukkes helt op, men det går vel....

Billede
Billede


Håber du kan brug det til noget.

Venlig hilsen

Lars

__________________

Märklin C, Digital, C-spor, Danmark, epoke III...

Like 0 kan lide
Top


Litra P

Indlæg: 1.852

PB

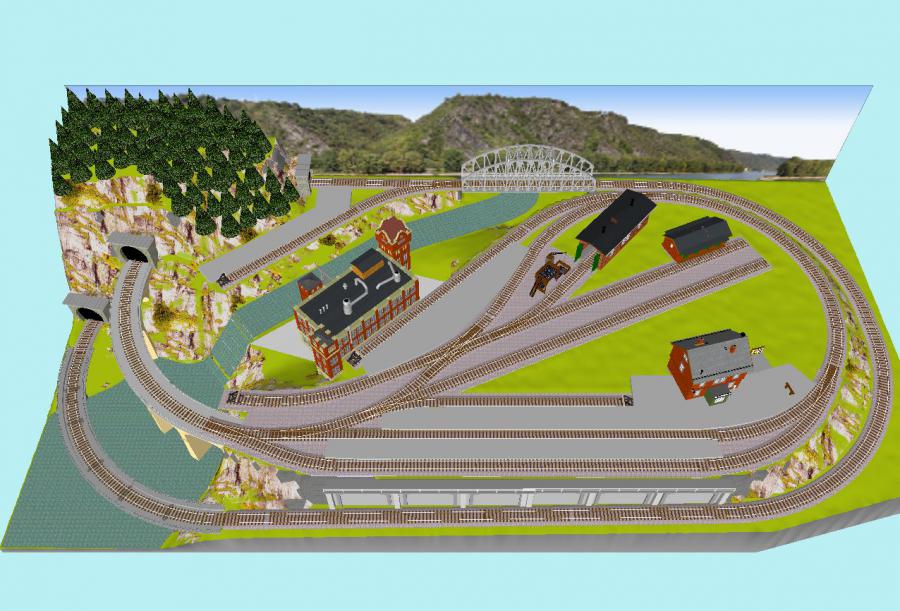

...og her i 3D Smile







Billede

__________________

Märklin C, Digital, C-spor, Danmark, epoke III...

Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.575

PB  Blog

Hej Lars,

hvad er det for nogle skinner du bruger i dit forslag.

Umiddelbart er der flere steder som ikke er Märklin-C. Bl.a. sporskifter i skyggebanegård. Wink

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


Litra P

Indlæg: 1.852

PB

Himmerlandsbanerne skrev:

Hej Lars,

hvad er det for nogle skinner du bruger i dit forslag.

Umiddelbart er der flere steder som ikke er Märklin-C. Bl.a. sporskifter i skyggebanegård. Wink

Hej Ivan,

Planen er lavt med de gamle M-skinner, men hvis du udelader de to små stikspor på skyggebanegården (der i den oprindelige plan var ment som indgangs- og udgangspunkt for en forlængelse af banen), så kan banen bygges i C. Muligvis skal der saves en skinne til her eller der....

Og her er brugsanvisningen dertil => http://www.uni-ulm.de/~rliske/modellbahn/schiene.html

Ved godt at det link er blevet bragt et par gange her på sporskiftet, men det bliver tippet ikke dårligere af Smile.

Venlig hilsen

Lars

__________________

Märklin C, Digital, C-spor, Danmark, epoke III...

Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.575

PB  Blog

Litra P skrev:

Himmerlandsbanerne skrev:

Hej Lars,

hvad er det for nogle skinner du bruger i dit forslag.

Umiddelbart er der flere steder som ikke er Märklin-C. Bl.a. sporskifter i skyggebanegård. Wink



Hej Ivan,

Planen er lavt med de gamle M-skinner, men hvis du udelader de to små stikspor på skyggebanegården (der i den oprindelige plan var ment som indgangs- og udgangspunkt for en forlængelse af banen), så kan banen bygges i C. Muligvis skal der saves en skinne til her eller der....

Og her er brugsanvisningen dertil => http://www.uni-ulm.de/~rliske/modellbahn/schiene.html

Ved godt at det link er blevet bragt et par gange her på sporskiftet, men det bliver tippet ikke dårligere af Smile.

Venlig hilsen

Lars

Syntes nok der var lidt "snyd" med i planen. Smile

Med din plan bliver der ca. 99 cm. fra yderside spor til yderside spor. Det ønskede var 95 cm. incl. bred kant. Wink



__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


Litra P

Indlæg: 1.852

PB

Det er jo derfor at jeg har skåret 10 centimeter af i højre hjørne, så kan døren åbnes men ikke helt 90 grader. Og pladsen til sengen er nok for enden af anlægget, så måske er det her at begrænsningen på de 200cm i længden bliver lagt. Men det kan Lars jo selv svare på. Egentlig ville det bedste være en tegning af rummet inklusive forhindringer og de møbler, der skal være plads til. Så kan der laves en optimeret skræddersyet plan.

I øvrigt er stigningen på strækningen mellem de to stationer holdt under 2,75% i mit forslag....

Venlig hilsen

Lars

__________________

Märklin C, Digital, C-spor, Danmark, epoke III...

Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.575

PB  Blog

Litra P skrev:

Det er jo derfor at jeg har skåret 10 centimeter af i højre hjørne, så kan døren åbnes men ikke helt 90 grader. Og pladsen til sengen er nok for enden af anlægget, så måske er det her at begrænsningen på de 200cm i længden bliver lagt. Men det kan Lars jo selv svare på. Egentlig ville det bedste være en tegning af rummet inklusive forhindringer og de møbler, der skal være plads til. Så kan der laves en optimeret skræddersyet plan.

I øvrigt er stigningen på strækningen mellem de to stationer holdt under 2,75% i mit forslag....

Venlig hilsen

Lars

Vil det sige du har 14-15 cm. i højdeforskel?



__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.575

PB  Blog

Litra P skrev:



Muligvis skal der saves en skinne til her eller der....



Venlig hilsen

Lars

Og nej det er så ikke nødvendigt. Wink

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.575

PB  Blog

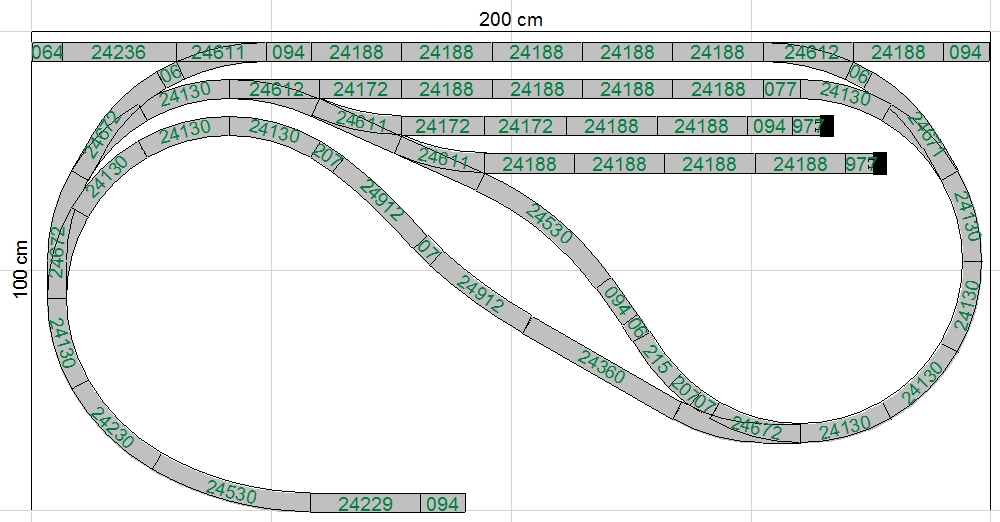

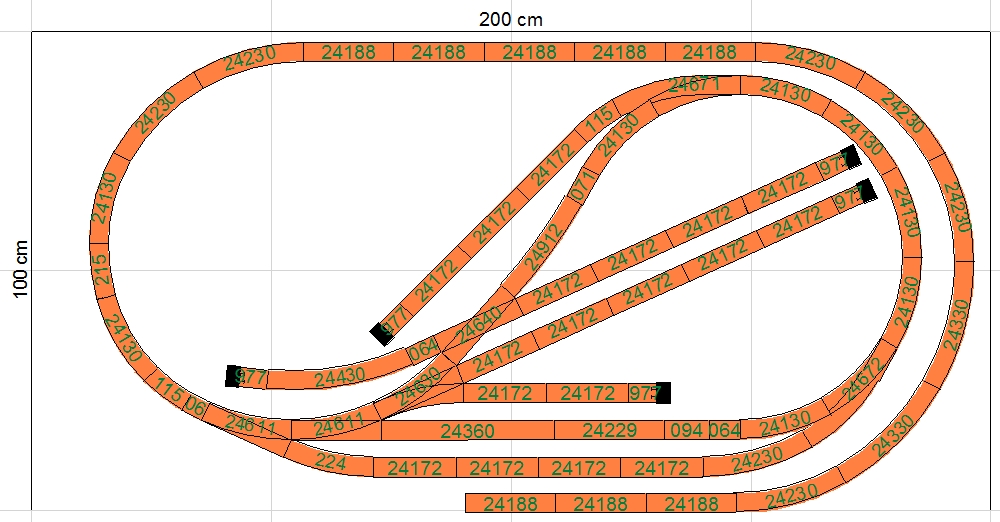

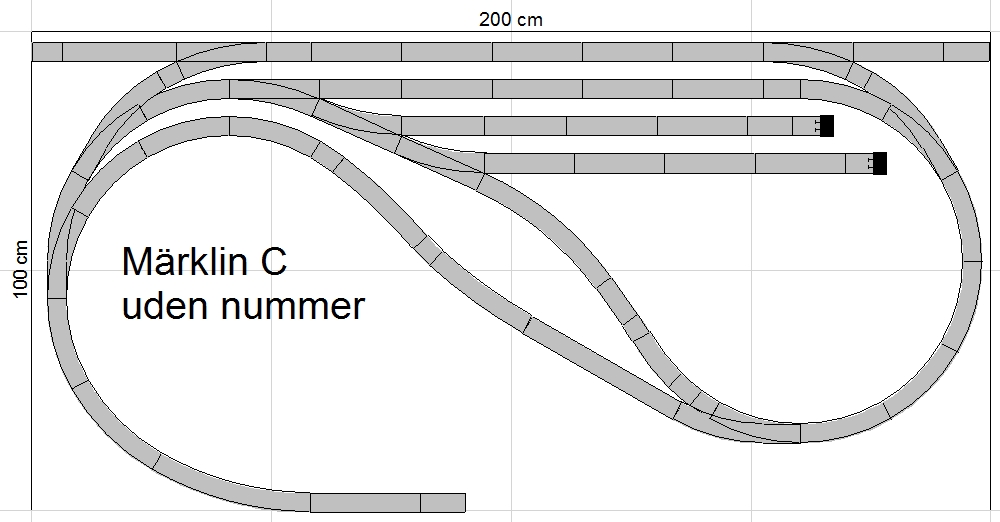

Her er så beviset. Der blev endda en ekstra gennemkørsel på 150 cm. på skyggebanegård. Wink

Billede          Billede

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 1 kan lide
Top


Litra P

Indlæg: 1.852

PB

Perfekt Ivan Smile

Måske skulle man alligevel udelade de to små stikspor på skyggebanegården, man kan jo nok ikke lave de store rangerbevægelser der....

Venlig hilsen

Lars

__________________

Märklin C, Digital, C-spor, Danmark, epoke III...

Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.575

PB  Blog

Litra P skrev:

Perfekt Ivan Smile

Måske skulle man alligevel udelade de to små stikspor på skyggebanegården, man kan jo nok ikke lave de store rangerbevægelser der....

Venlig hilsen

Lars

Der kan jo da parkeres et par vogne eller et lokomotiv.

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


Bent_P

Jyllands hovedstad

Indlæg: 1.592

PB

Hvor lange er stiksporene?

__________________

Hilsen Bent P.

Märklin gennem 40 år, M, K og C-skinner

Like 0 kan lide
Top


lars7994

Märklin Digital

Indlæg: 12

PB

Hej Ivan og Lars Smile Lars, din plan ser rigtig fin ud Wink Ivan, kan du måske smide et billede op af din version af lars' bane i c-skinner med numre på?? På forhånd tak Smile hilsen lars

Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.575

PB  Blog

lars7994 skrev:

Hej Ivan og Lars Smile Lars, din plan ser rigtig fin ud Wink Ivan, kan du måske smide et billede op af din version af lars' bane i c-skinner med numre på?? På forhånd tak Smile hilsen lars

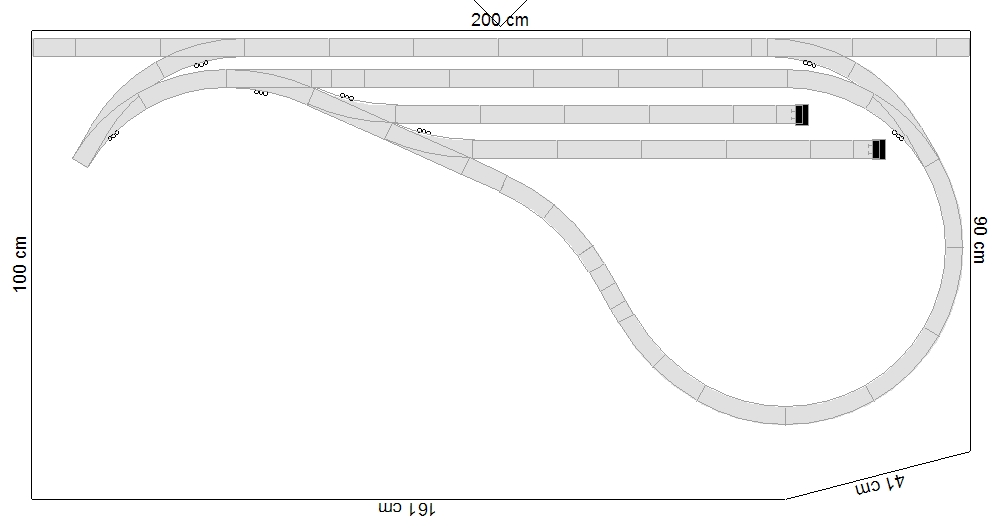

Her er så de efterspurgte billeder. Wink

Billede

Billede

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 1 kan lide
Top


lars7994

Märklin Digital

Indlæg: 12

PB

Tak Wink
