MÄRKLIN sporplan C-skinner samt TRIX 100X220

Hej togvenner,

vil lige vise et layout med udvidelsesmuligheder.

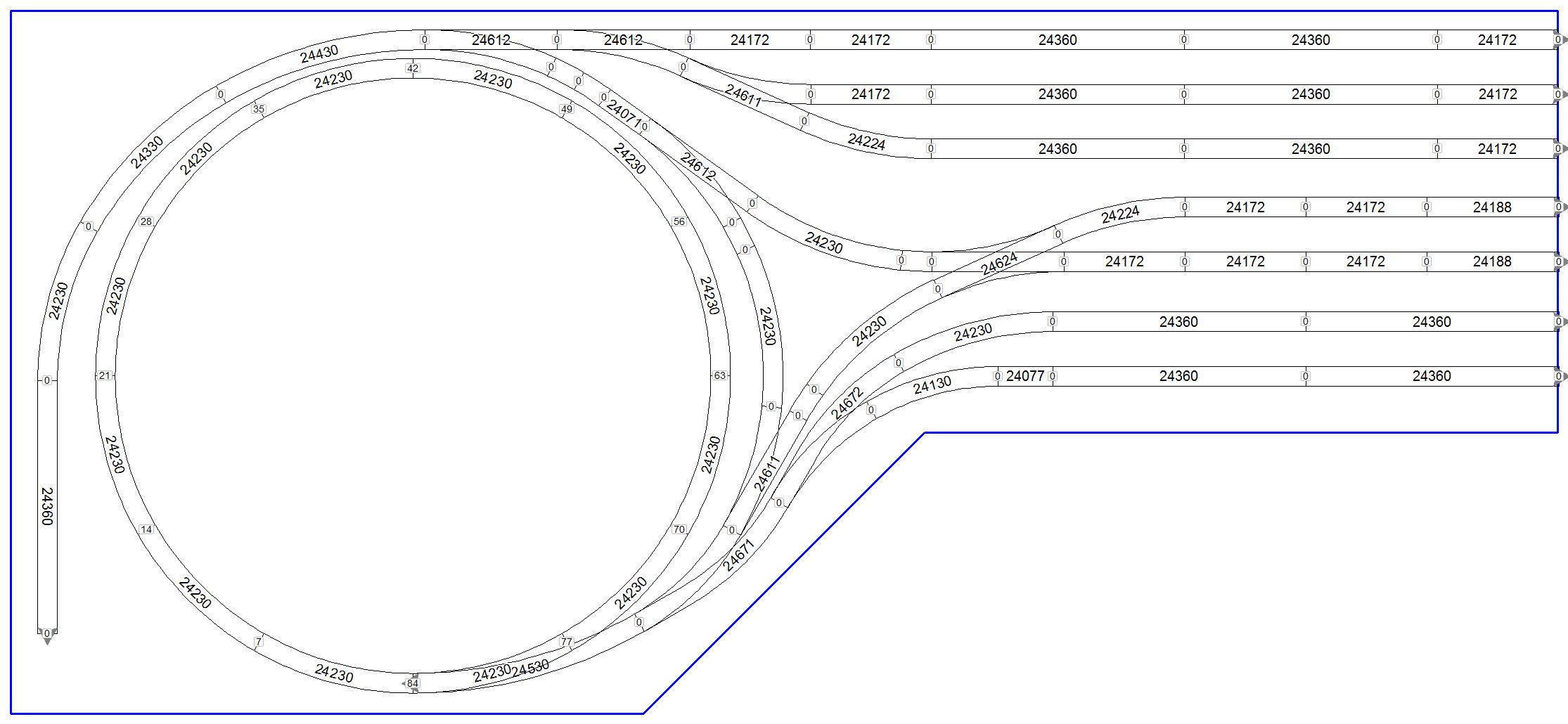

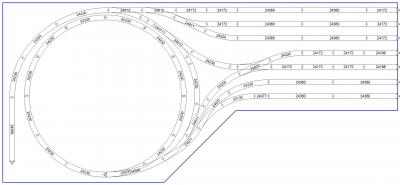

Her er det med enkelte R1 kurver.



Dette er så den Skjulte Banegård.

Ringen af buet 24230 er helix til station, som stiger med min 84 mm. pr. omgang. Wink



Billede

Dette er så den Skjulte Banegård.

Ringen af buet 24230 er helix til station, som stiger med min 84 mm. pr. omgang. Wink

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

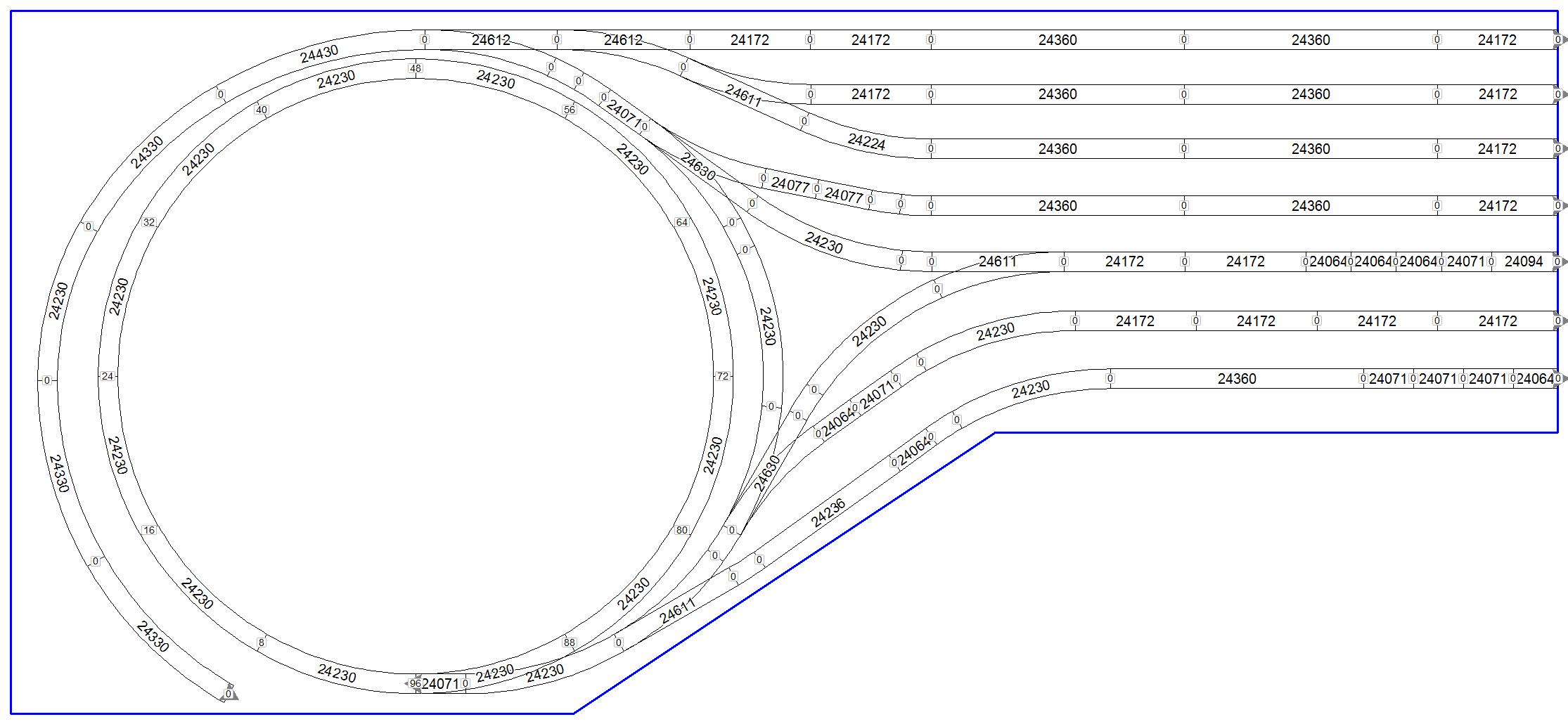

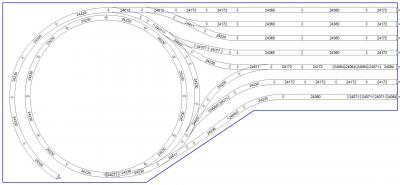

Her er det så i minimum R2

 Billede

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

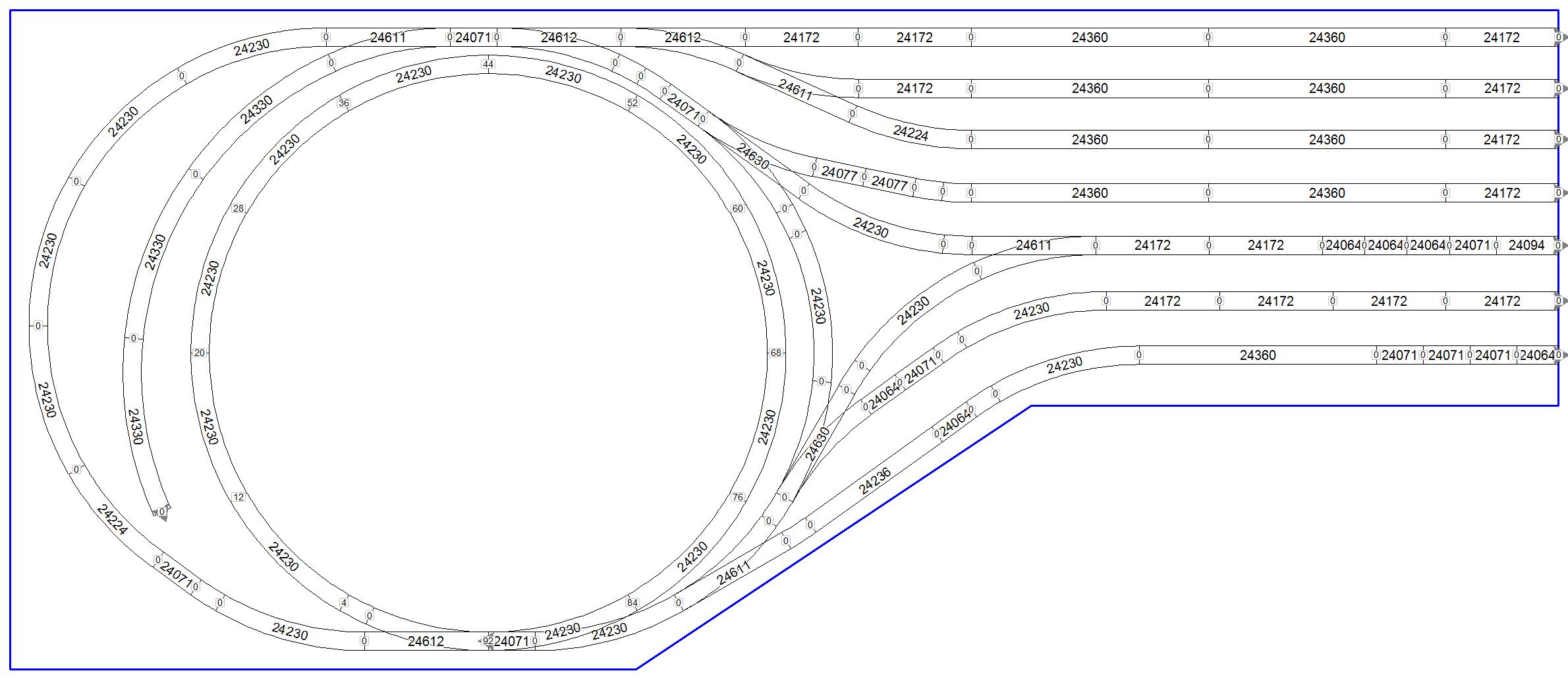

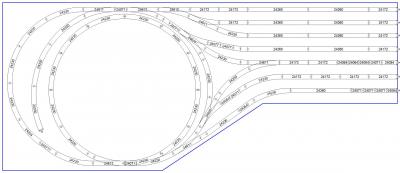

Her er der så udviddet med 15 cm. i venstre side.

Der er fuld rangermuligheder da man kan køre helt rundt og vende i trekanten.

Billede

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

 Disse layout kan så spejlvendes og sættes sammen til dobbelt længde.

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

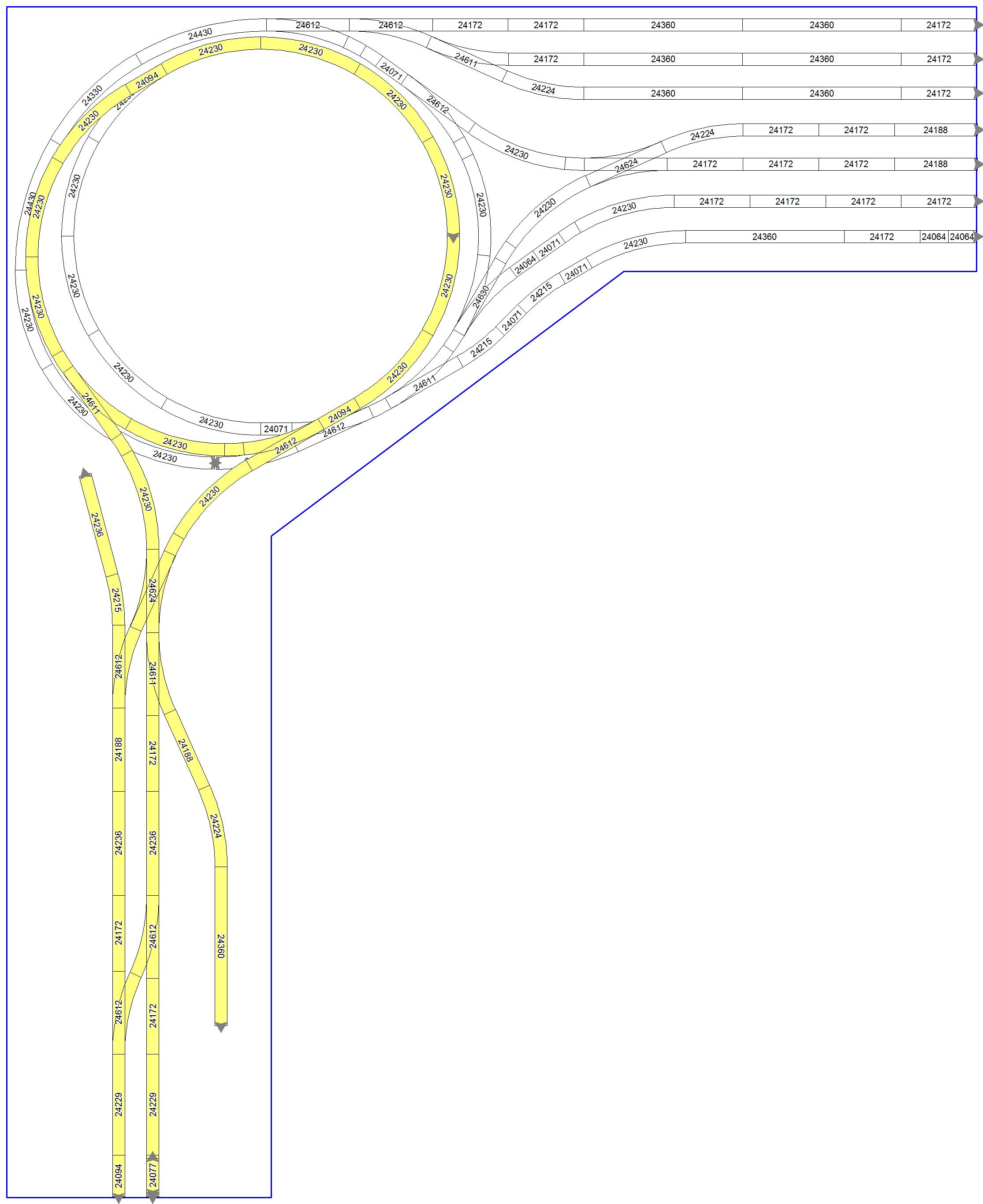

Der kan yderligere indsættes en mellemetage trukket ud i venstre side.

Billede

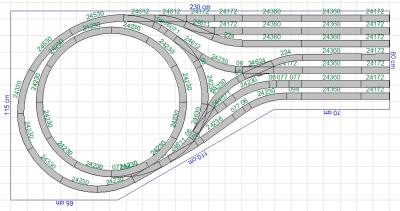

Lige en revideret udgave i WinTrack

Billede







__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


AttachmentStørrelse
MärklinC 100x220 færdig R1.scarm8.01 kB
MärklinC 100x220 færdig R2.scarm10.55 kB
MärklinC 100x235 færdig R2retur.scarm11.71 kB
M-C 100x220sidebane.scarm15.38 kB
115x230-märklinC.tra15.41 kB
Like 1 kan lide
Top


tmjbk

Gårdmand

Indlæg: 462

PB  Blog

Kan ikke åben filen øv



__________________

Mvh Allan

Modeltog med slæbesko





Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.575

PB  Blog

tmjbk skrev:

Kan ikke åben filen øv



Skal lige gemmes som en .scarm fil som du så kan hente med et SCARM program.
