roskilde charlie

Indlæg: 50

PB  Blog

Layout. Indput og ideer søges

Hejsa.

Så kan der skrives endnu et afsnit i den "never ending story", som jeg (heldigvis) syntes det er at lege med ideer til layouts osv.

Jeg er flyttet og har derfor fået en ny plads jeg kan bygge bane på, desværre ikke så meget plads, men sådan er det jo, tror aldrig jeg får plads nok til at bygge bane på  Big smile

Den mulighed jeg har er en L formet bane mål er ca 270 cm på det lange ben og ca 170 på det korte ben.

Jeg vil meget gerne have en bane med en del by miljø, men også noget "natur" og mulighed for lidt rangering. Som jeg har skrevet i tidligere indlæg er jeg bestemt IKKE nittetæller, men går mere op i at "lege" og bygge op. Epoke 3-4 stykker. Land????

Pladsen under anlægget skal bruges som reol, til opmarganisering af diverse, selvfølelig med "huller" op til skygge bane så jeg kan komme til nedefra.

Højden på anlæget blive ca 1 meter og så op af og i flere lag.

Banegård bliver "ala kbh." dog meget mindre, men forstået sådan at selve banegårdshuset er hævet over sporene så der også bliver plads til noget by miljø på min begrænset plads, her er jeg i øvrigt MEGET inspireret af den møde "jørgen banen" har bygget sit anlæg op på. Det er SUPER flot.

Jeg har lavet en meget lille sidebane der kan gå ud til en havn eller lignende?? Kom gerne med ideer.

På pladsen ved siden af peron sporene er der mulighed for lidt ekstra spor, Hvad kan jeg lave der? En lille virksomhed med et par spor?? Ideer ?

Jeg har brugt SCRAM til at tegne med.

Jeg VED godt at alle sporene ikke hænger helt sammen!!!! Men det løser jeg med diverse flex skinne stykker osv.... det er ikke et problem.

Hov, mine skinner er ROCO geoline, digitalt med digi sporskifte osv.

jeg får brug for "besat melder" af en slags på skyggedelen, nogle erfaringer her? Har overvejet reed kontakter? Kan man super nemt lave noget af dioder?



Jeg har forsøgt at vedhæfte lidt billeder.

Jeg syntes jeg har brug for hjælp til min skyggebane???? Den er vidst ikke helt optimal?

Håber i vil komme med tilføjelser og indspark?

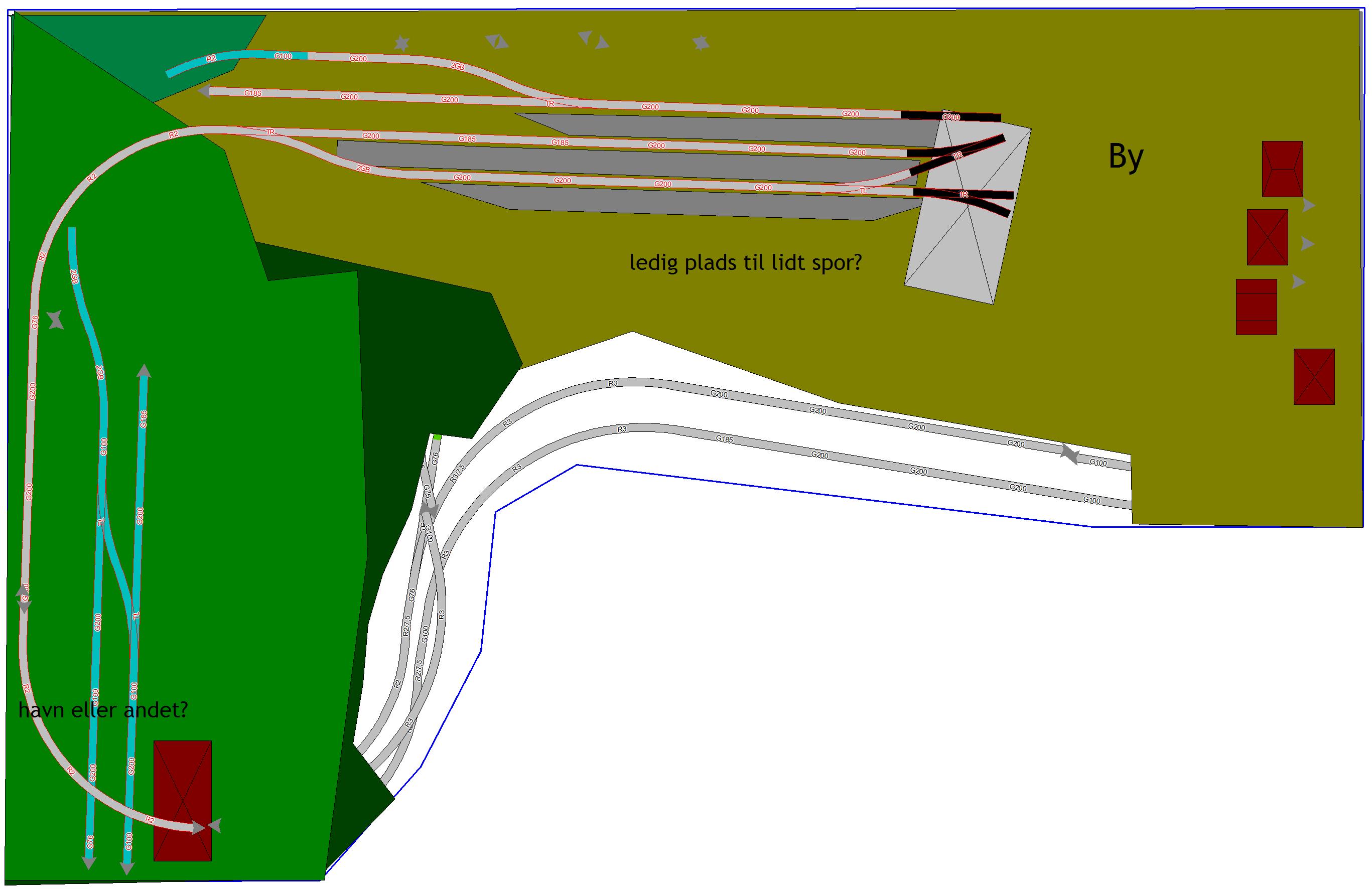

synlige spor

Billede

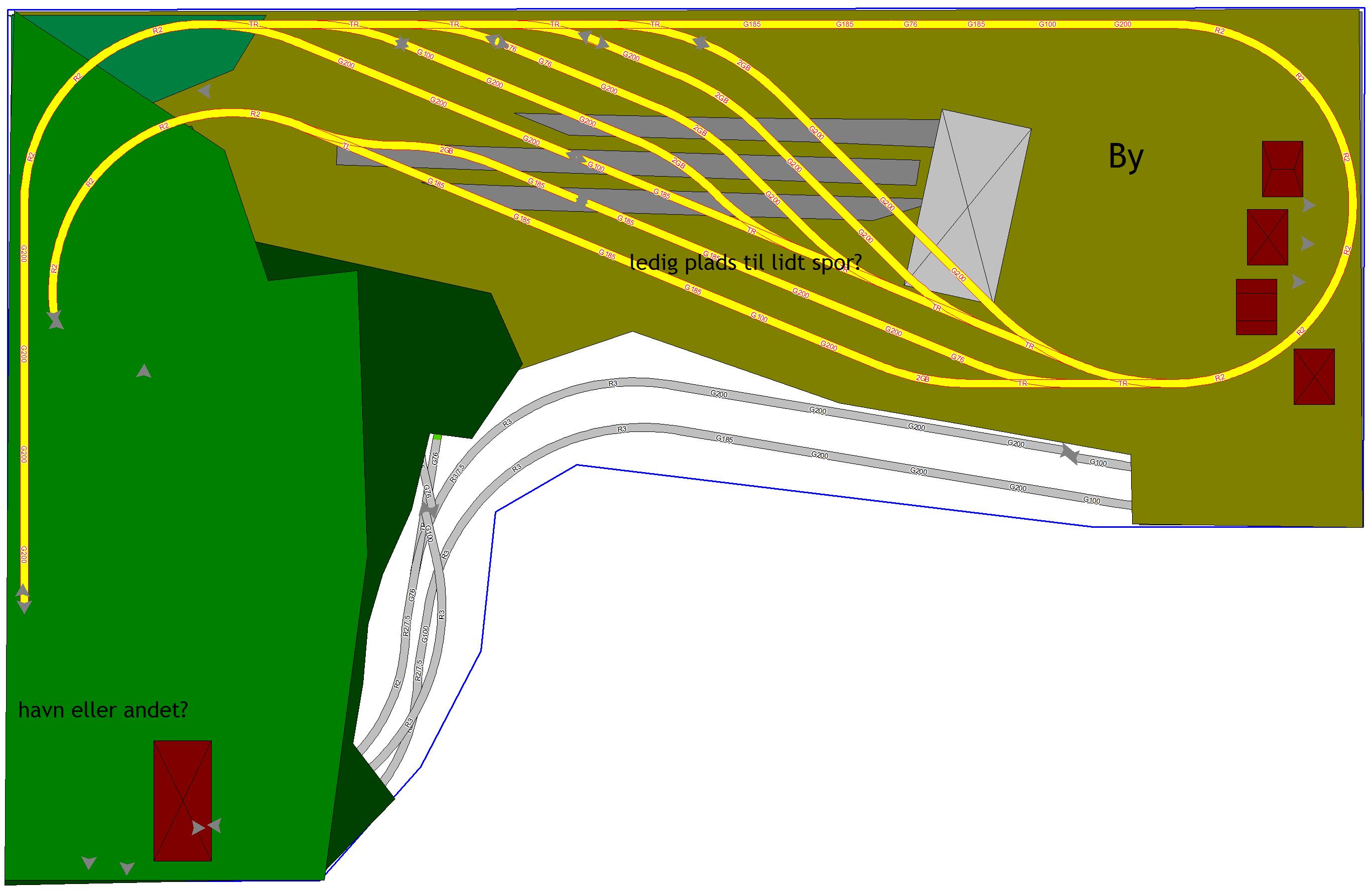

Skyggebane. den er vidst IKKE optimal? Hjælp Wink

Billede

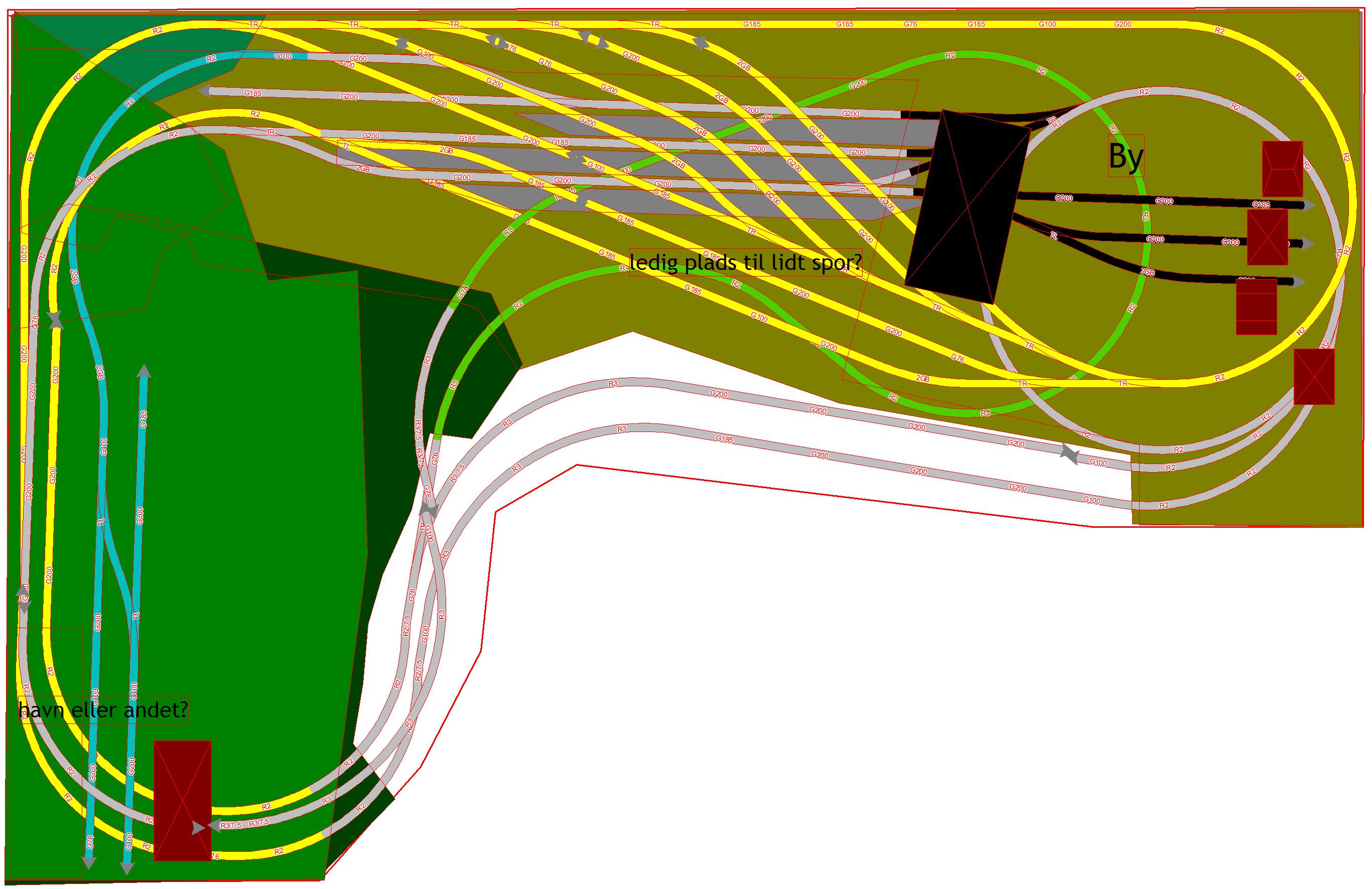

alle spor

Billede

Glæder mig til at komme igang.



Vh. Charlie

__________________

Køre Ho digital på MEGET lille bane, Roco line og Roco geo line skinner, den nyeste Roco mus + digital skiftespor osv. Epoke II - III stykker + fantasi ! Går næsten mere op i landskabs og tilbehørs opbygning, end selv kørslen ; )

Like 0 kan lide
Top


bqg

Indlæg: 1.102

PB

roskilde charlie skrev:

jeg får brug for "besat melder" af en slags på skyggedelen, nogle erfaringer her? Har overvejet reed kontakter? Kan man super nemt lave noget af dioder?

En reedkontakt er ikke optimal på skyggebanegården, der skal en magnet lige over kontakten, for at sporet vises optaget. En tabt vogn vil ikke vises.
Se evt. her: http://www.baneforum.dk/viewtopic.php?f=6&t=113

En besat melding, der bygger på strømoptaget, vil give større sikkerhed mod at du kører et tog ind i holdende vogne.

__________________

Hans Kurt Hansen

Märklin K-Skinner
Epoke II, III & IV

Like 0 kan lide
Top


spazerman

AM

Indlæg: 121

PB  Hjemmeside

roskilde charlie skrev:

Hejsa.

Så kan der skrives endnu et afsnit i den "never ending story", som jeg (heldigvis) syntes det er at lege med ideer til layouts osv.

Jeg er flyttet og har derfor fået en ny plads jeg kan bygge bane på, desværre ikke så meget plads, men sådan er det jo, tror aldrig jeg får plads nok til at bygge bane på  Big smile

Den mulighed jeg har er en L formet bane mål er ca 270 cm på det lange ben og ca 170 på det korte ben.

Jeg vil meget gerne have en bane med en del by miljø, men også noget "natur" og mulighed for lidt rangering. Som jeg har skrevet i tidligere indlæg er jeg bestemt IKKE nittetæller, men går mere op i at "lege" og bygge op. Epoke 3-4 stykker. Land????

Pladsen under anlægget skal bruges som reol, til opmarganisering af diverse, selvfølelig med "huller" op til skygge bane så jeg kan komme til nedefra.

Højden på anlæget blive ca 1 meter og så op af og i flere lag.

Banegård bliver "ala kbh." dog meget mindre, men forstået sådan at selve banegårdshuset er hævet over sporene så der også bliver plads til noget by miljø på min begrænset plads, her er jeg i øvrigt MEGET inspireret af den møde "jørgen banen" har bygget sit anlæg op på. Det er SUPER flot.

Jeg har lavet en meget lille sidebane der kan gå ud til en havn eller lignende?? Kom gerne med ideer.

På pladsen ved siden af peron sporene er der mulighed for lidt ekstra spor, Hvad kan jeg lave der? En lille virksomhed med et par spor?? Ideer ?

Jeg har brugt SCRAM til at tegne med.

Jeg VED godt at alle sporene ikke hænger helt sammen!!!! Men det løser jeg med diverse flex skinne stykker osv.... det er ikke et problem.

Hov, mine skinner er ROCO geoline, digitalt med digi sporskifte osv.

jeg får brug for "besat melder" af en slags på skyggedelen, nogle erfaringer her? Har overvejet reed kontakter? Kan man super nemt lave noget af dioder?



Jeg har forsøgt at vedhæfte lidt billeder.

Jeg syntes jeg har brug for hjælp til min skyggebane???? Den er vidst ikke helt optimal?

Håber i vil komme med tilføjelser og indspark?



synlige spor

Billede

Skyggebane. den er vidst IKKE optimal? Hjælp Wink

Billede



alle spor

Billede

Glæder mig til at komme igang.



Vh. Charlie

Hej Charlie



Du kunne også lave en bane mere tænkt som virkeligheden

Hhvor du kører fra station til endestation.  Dette kan du finde forslag til i bl.a. lokomotivet.  Dette giver en mere tro kopi af virkeligheden og du vil (vil jeg tro) have glæde af din bane i længere tid. Dette giver også mulighed for på sigt at lave køreplanskørsel så det hele ikke er rundbane.



Hilsen Jan

__________________

FREMO 1:87
DCC - Tysk materiel - epoke IV-VI

www.facebook.com/modernraildk

YouTube : modernraildk

Instagram: modernrail_dk







Like 0 kan lide
Top


bqg

Indlæg: 1.102

PB

Hvor lange tog vil/skal du have plads til.
Hvor meget plads har du over din skyggebanegård, du skal min. have 25 cm, gerne mere, ellers er der ikke plads til at bjærge et afsporet tog.

Hvad er den største bredde på det lange ben. Hvis der kunne blive plads til R3/R4 kunne det give mere plads til skyggebanegården.

__________________

Hans Kurt Hansen

Märklin K-Skinner
Epoke II, III & IV

Like 0 kan lide
Top


roskilde charlie

Indlæg: 50

PB  Blog

Hej Jan, jeg var lige ved at sige "fuck virkeligheden" Ups... men ville ikke gøre det... smiler.... Jeg vil ALDRIG kunne lave noget der ligner virkeligheden ( måske ét spor og en enkelt overskæring med bom og lidt mark) på den lille plads jeg har til rådighed og jeg går IKKE op i køreplaner osv og tror helt ærligt jeg er for doven til at have en pkt. til pkt. bane, heldigvis er vi alle så forskellige.

Men mange tak for dit input, fortsæt endelig.

tak

Charlie

__________________

Køre Ho digital på MEGET lille bane, Roco line og Roco geo line skinner, den nyeste Roco mus + digital skiftespor osv. Epoke II - III stykker + fantasi ! Går næsten mere op i landskabs og tilbehørs opbygning, end selv kørslen ; )

Like 0 kan lide
Top


roskilde charlie

Indlæg: 50

PB  Blog

Hej bqg Wink

Mine tog stammer skal ikke være så lange tænker jeg, jeg behøver ikke laaaaange passager vogne mm. Såh max 120 cm for de længste vil jeg tro? Men jeg er ny i faget, så jeg lytter gerne til gode råd!

Det er noget af det jeg mener kan blive et problem med skyggebanen da de spor jeg har i "risten" ikke er særligt lange..... hvordan kan man lave længere spor på den plads jeg har til rådighed? Jeg ved at nogle af jer eksperter kan knække den nød! Wink

Mht skyggebanegård så bliver der ca 15 cm luft, hvilket jeg har erfaring med er ok, når og hvis der er huller nedefra så alle hjørner kan nåes Wink

Jeg fik ikke skrevet bredden i mit første indlæg, sorry, men begge ben kan være ca 1 meter i bredden/dybden.

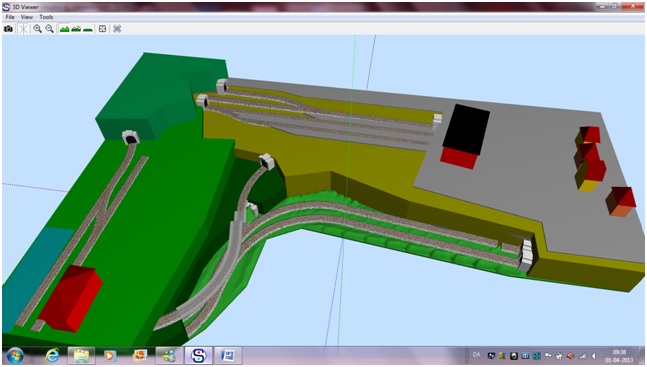

Jeg har et simpelt 3D billed her, måske det giver en ide om hvad det er jeg vil?

Billede



Tak for dit interesse. Charlie

__________________

Køre Ho digital på MEGET lille bane, Roco line og Roco geo line skinner, den nyeste Roco mus + digital skiftespor osv. Epoke II - III stykker + fantasi ! Går næsten mere op i landskabs og tilbehørs opbygning, end selv kørslen ; )

Like 0 kan lide
Top


bqg

Indlæg: 1.102

PB

roskilde charlie skrev:

Jeg fik ikke skrevet bredden i mit første indlæg, sorry, men begge ben kan være ca 1 meter i bredden/dybden.

Tak for dit interesse. Charlie

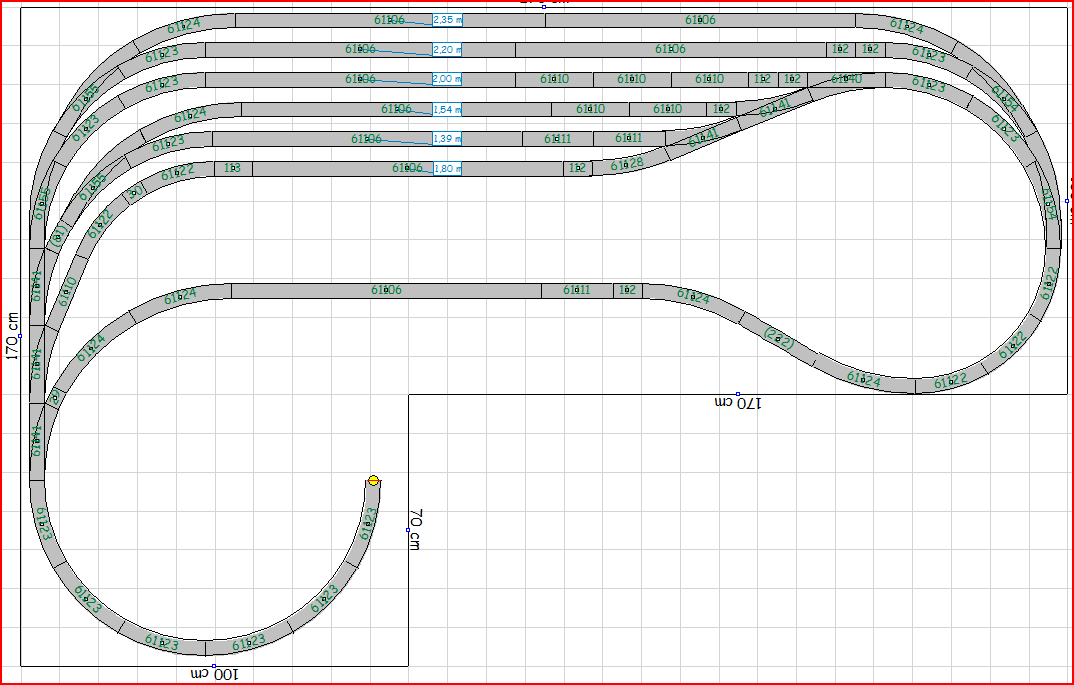

Det bliver ikke let at få plads, men gjorde lige et hurtigt oplæg, om det kan flettes ind i det øvrige ved jeg ikke.

Billede

Adgangen bliver stejl!

__________________

Hans Kurt Hansen

Märklin K-Skinner
Epoke II, III & IV

Like 0 kan lide
Top


roskilde charlie

Indlæg: 50

PB  Blog

Hej igen Hans Kurt, det ser fint ud det du har lavet. sådan! Kan se at der ( som jeg ønskede) er plads til dobbelt så lange togstammer på denne måde.

Det bliver ikke stejlt, jeg fik ikke skrevet/vist højden på sporene på de billeder jeg har lagt ind, det vil jeg lige gøre efter jeg har forsøgt at tegne din skyggebane ind. De spor der føre til skygge delen ligger allerede i kote 0. altså på nederste etage, kan se at skyggedelen fylder en del i dybden, så skal lige have set på højden af hele banen og div. højder på de forskellige afsnit.

Tak for tegningen.

Charlie

__________________

Køre Ho digital på MEGET lille bane, Roco line og Roco geo line skinner, den nyeste Roco mus + digital skiftespor osv. Epoke II - III stykker + fantasi ! Går næsten mere op i landskabs og tilbehørs opbygning, end selv kørslen ; )

Like 0 kan lide
Top


bqg

Indlæg: 1.102

PB

Der kan lægges et ekstra langt spor ind på udkørselssløjfen. men det giver ikke ret meget plads til bjærgning

__________________

Hans Kurt Hansen

Märklin K-Skinner
Epoke II, III & IV

Like 0 kan lide
Top
