SBMJ; giv agt, der bygges modeltog

Hej alle på Sporskiftet

Tanken bag denne tråd er at vise vores projekt frem for dem der har lyst til at se lidt med og vi modtager gerne ris og ros.  Wink

Vi er tre glade amatøre, der i dette efterår kom igang med modelbanebyggeriet. Det er vores andet forsøg med en "rigtig" modelbane, da den første måtte lade livet pga. af vi flyttede til andre lokaler.



I det første indlæg vil vi vise hvordan det hele startede og hvor vi er i dag.

Til vores held har vi i det ene medlems lejlighed fået lov til at indrette vores bane, på et areal på ca. 284cm gang 290cm.  Party

Efter noget der ligner 20 til 25 sporplaner er vi blevet enige om at følge sporplanen vist neden under:

Billede



Billedet viser det vi kan kalde for niveau 1, hvor stationen er placeret.

Billede



På billedet ovenfor ses niveau 0. Her er der mulighed for lidt kørsel på forskellig vis, inden der retuneres til stationen.

Da ingen af os har stor erfaringer med kørsel på støre modelbaner, er sporplanen forsøgt udført så der er mulighed for noget person- og godstogskørsel. Risten nederst på niveau 1 er tænkt som godsrist og de tre små stikspor i stationes top er tænkt som læssespor for godsvogne. Dette skulle muliggøre noget rangeringe på stationen.

Af udstyr bruger vi Märklin mobilstation af ældre dato og planen er på nuværende tidspunkt at fjernstyre sporskifter fra en hjemmebygget sportavle. Desuden vil vi også forsøge at indbygge blokke, der også skal vises på sportavlen. Denne sportavle er dog stadig på tengebrædtet da vi ikke ligefrem er nået dertil endnu. Wink

I næste indlæg vil vi vise lidt billeder fra selve byggeprocesen.





Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.560

PB  Blog

En fornuftig layout når der er 3 mand der skal bruge det på samme tid.

Har dog et par "fejl" jeg vil gøre opmærksom på.

1. det kryds lige over drejeskive skal kun være fast nr. 24640.

2. kan se i har brugt enkelte 24130 på station og niveau 0 som jeg syntes i skal få skiftet ud med min. 24230.



NB: kan man evt. få en fil af tegning?

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


Danni

DTU, Trafik og transport, Diplomingeniør årgang 2011

Indlæg: 10

PB

Hej Ivan

Tak for dit svar.

Jeg skulle gerne have vedhæftet sporplanen Smile

Med hensyn til valget af 24130, så er det for at kompremere kurverne så der kan være plads til det hele. Men du har ret, det er fordelagtigt at komme af med dem lige så hurtigt som de er kommet på. Wink

Hilsen

Danni

AttachmentStørrelse
track 20,1.tra 24.63 kB
Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.560

PB  Blog

Hvilken drejeskive skal der bruges?

Hvilke lokomotivlængder skal der køres med?

Har I togstammer der skal tages hensyn til?

Billede

Det grønne spor er det til omløb eller opstilling?

Når det er endestation er der jo ikke brug for omløb, da lokomotiv efter aflæsning af passager på spor I blot skubber vognene op og derefter kører til  remise.

Godstog må så komme ind i spor II, hvor et lokomotiv venter på blindspor ved indkørset for at skubbe godsvogne ned i godsrist. Det ankomne lokomotiv afkobler og kører til remise.



__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


hxmiesa

Software Engineer

Bilbao Spain

Indlæg: 974

PB  Hjemmeside

Interessant projekt. Held og lykke! (Og husk at holde os loebende opdateret!)

__________________

Venlig hilsen
Henrik Hoexbroe
TOG -i lange baner!

Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.560

PB  Blog

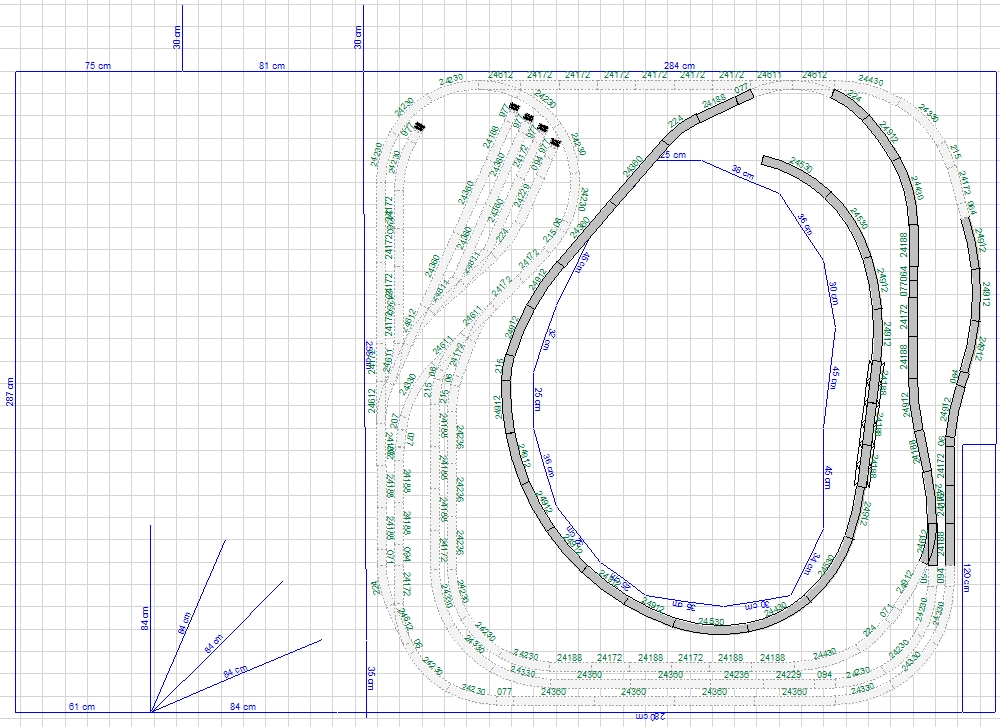

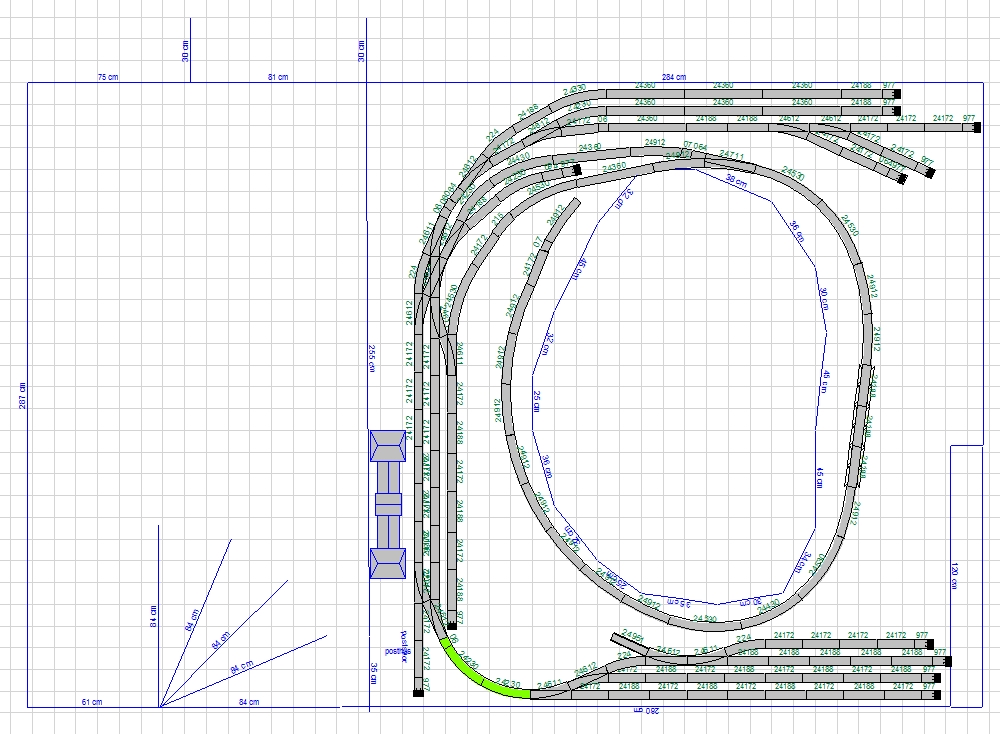

Lige et ændringsforslag til stationsniveau.

Billede

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


Danni

DTU, Trafik og transport, Diplomingeniør årgang 2011

Indlæg: 10

PB

Interssant forslag Smile

Udskiftningen af de 2*24130 i bunden, er ikke den store oberation. Udformningen af godsomladningen i toppen kan jeg godt lide. Det giver bedre mulighed for at rangere samtidig med at der kan kommes til de to lange spor øverst. Det vil jeg tage med som forslag næste gang der er byggedag.

Der belv spurgt til hvad det er for en drejeskive vi benytter og størrelse.

Det er, så vidt jeg husker, en gammel fleischmann drejesive, vi selv er ved at bygge om. Vi er alle studernde, så pengende er meget små og drejeskiven var gratis Wink Med hensyn til størrelsen på den, så kan jeg ikke huske den eksagte længde på selve drejebroen, men en gammel Lima MZ kan lige nøjagtig ikke benytte den, men vores Märklin BR V90 passer fint.

Selve depotområdet er ikke fastlagt endnu. Det er planen at anlægge det med den store bunke gamel M-skinner vi ligger inden med. En af bindingerne bliver blandtandet hvordan rampen (det inderste spor) bliver udført og hvor meget plads det efterlader.

Mvh

Danni

Like 0 kan lide
Top


Danni

DTU, Trafik og transport, Diplomingeniør årgang 2011

Indlæg: 10

PB

Hej alle

Her er vil jeg vise et par billeder af selv byggeprojektet. Det skal tilføjes at billedekvaliteten på nogle af billederne ikke er den bedst, da nogle af os ikke har nyt smart udstyr Wink

Billede

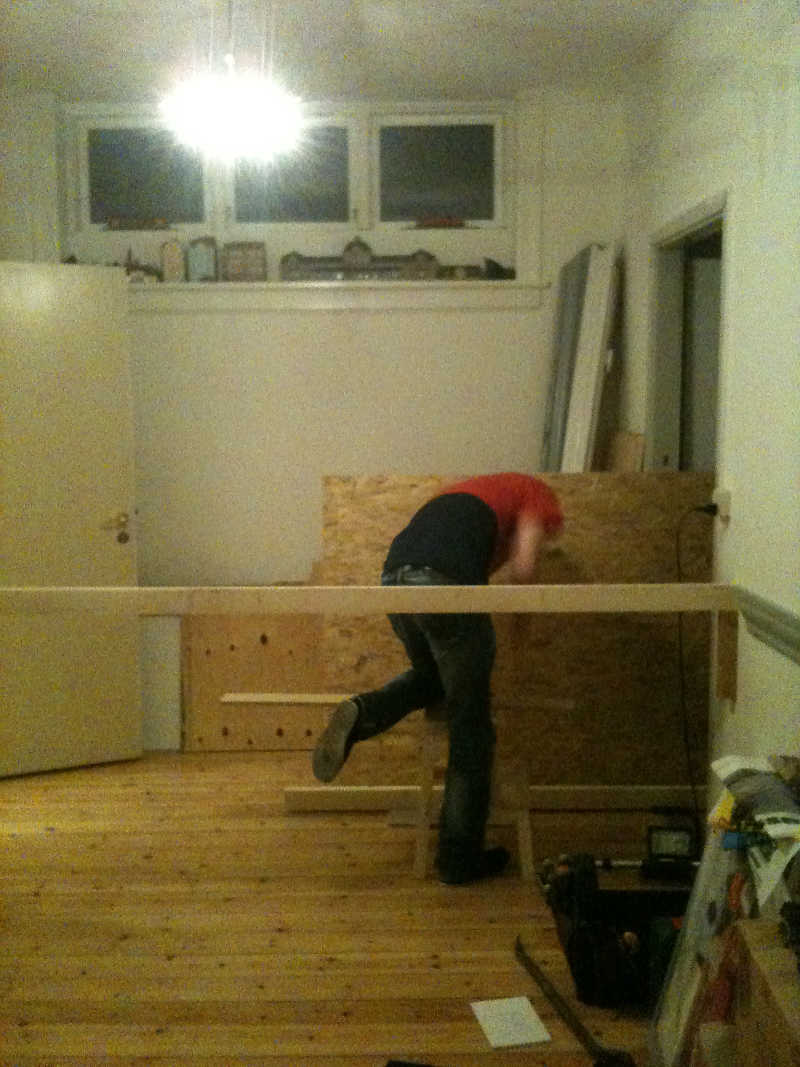

Her er vi igang med at sætte rammen til niveau 0 op. Vi har forsøgt at bruge så få bordben som muligt for at give anlægget et luftigt look. Meen, der bliver ikke gået på kompromis med stabilitet, da trods alt er det vigtigeset.



Billede

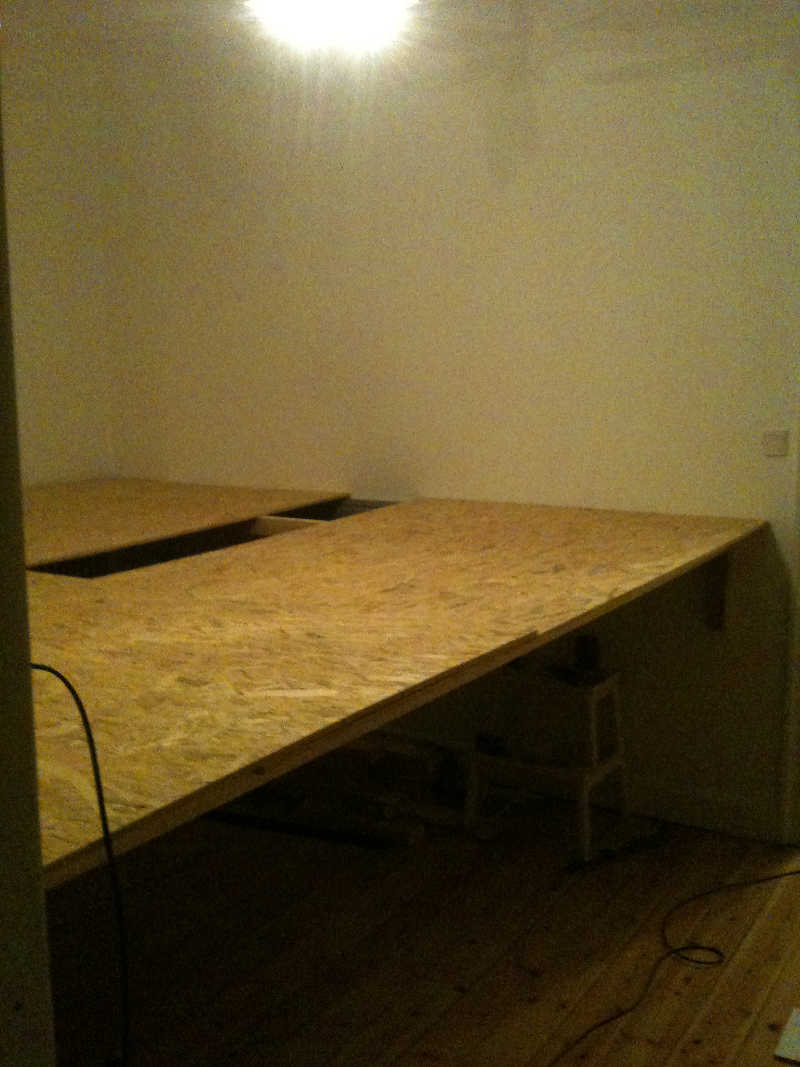

Her er pladerne til niveau 0 kommet på. Det bemærkes at der ikke er nogle ben og at det hele er monteret på vægen. Der er dog kommte ben på sidenhen.



Billede

Så blev pladerne skåret til så niveau 0 er klar. Det var også på dette tidspunkt der blev fortaget den første testkørsel Wink

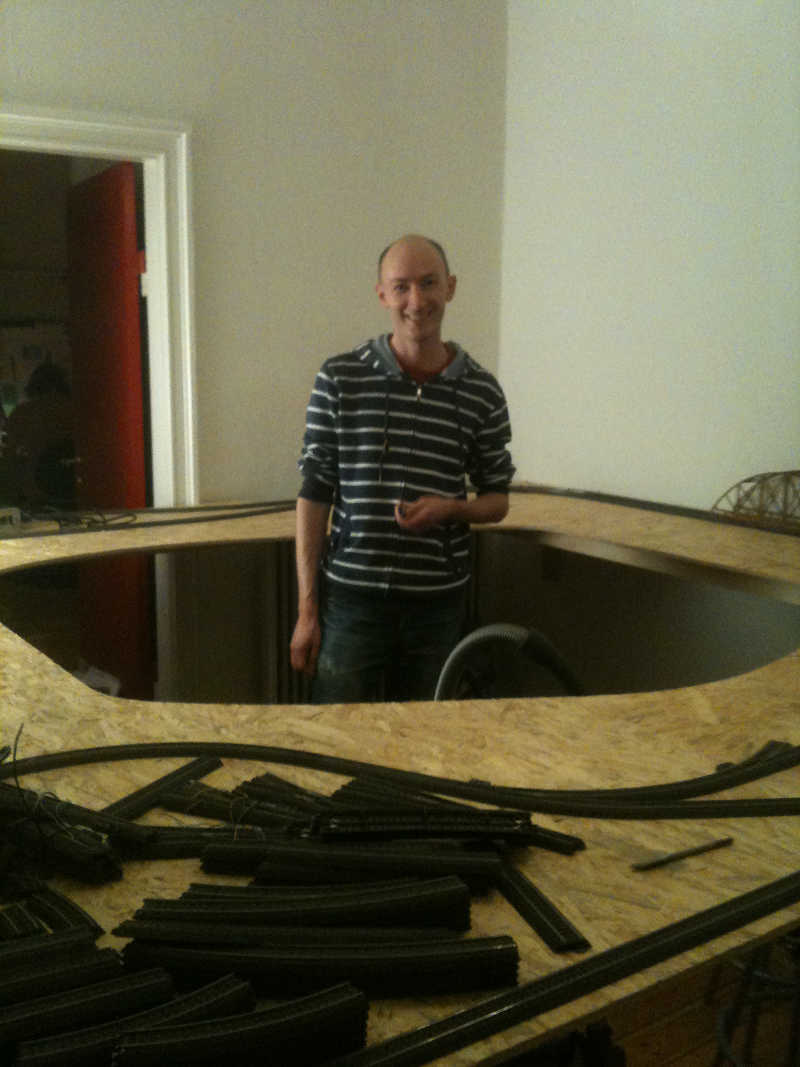

Billede

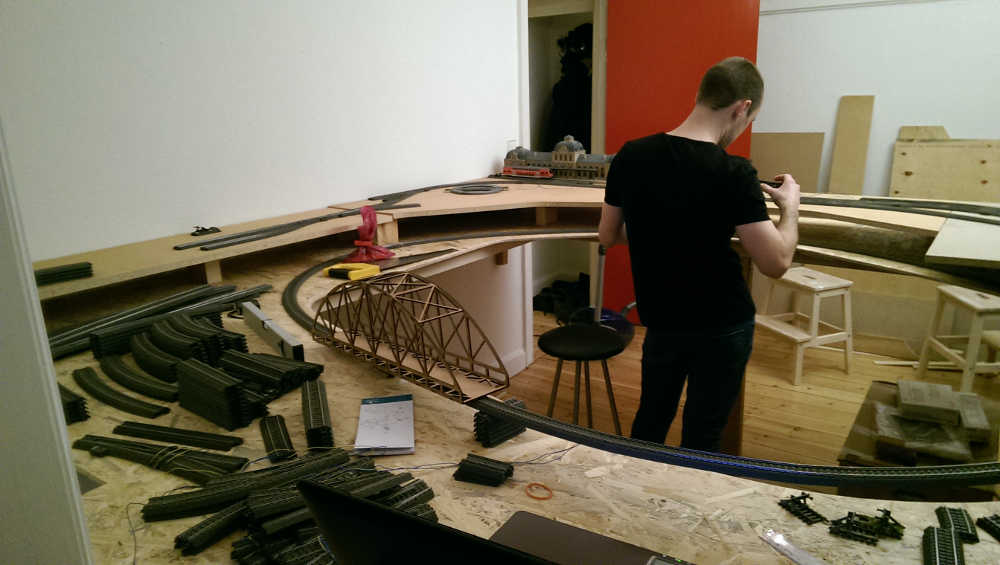

Her er vi kommet lidt videre og det meste af det store pladearbejde på niveau 1 er færdigt. Der mangler "kun" tilpasning i forhold til rampen, som vi ikke har taget fat på endnu. Broen midt for er hjemme bygget og designet. Den er først tegnet i 3D, skåret på en laser skære i forskellige byggedele, til sidst samlet og limet. Den har selvfølgelig ikke den samme detaljegrad som andre modelbyggers broen, men vi er meget godt tilfredse, taget i betrægtning at det er første forsøge på at bygge en bro.



Billede

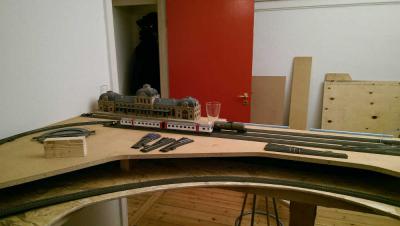

Her er et billede af stationen og bag klodsen kan vores ikke helt færdig ombyggede fleischmann drejeskive lige skimtes.



Billede

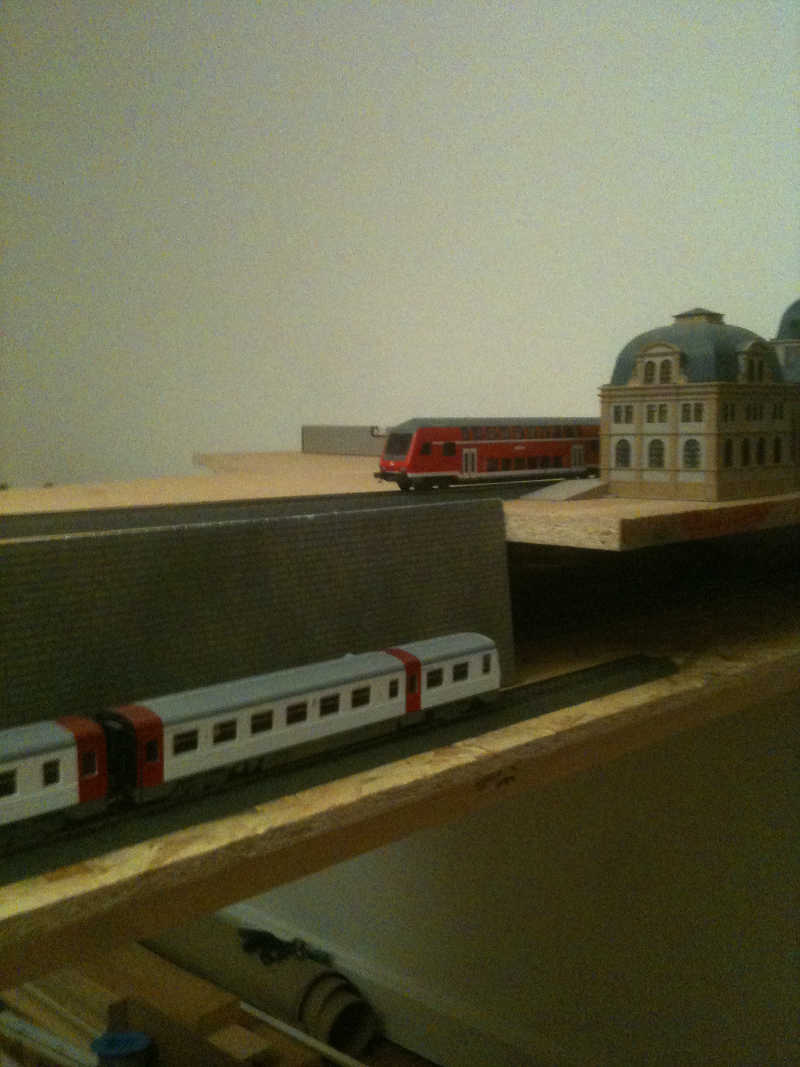

For at give stationene lidt ekstra storbyfornemmelse er en lille del af sport i niveau 0 frit. Det er planen at bygge en station på den relativt korte åbne strækning, i noget vesterport stil. Dette vil også give et mål for passagertogende når de køre fra den store station på niveau 1. Samtidig, når vi på et tidspunkt kommer igang med at køre, giver det lidt udfordringer i at få en "køreplan" til at gå op med, når der er stop på "fri" strækning.

Dette var et lille resumé af hvordan projektet har taget form. Fremover vil vi forsøge at opdatere efter hver byggedag.

Alle kommentare, ris og ros er velkommende Smile

Mvh

Danni



Like 2 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.560

PB  Blog

Kan se I er godt på vej.

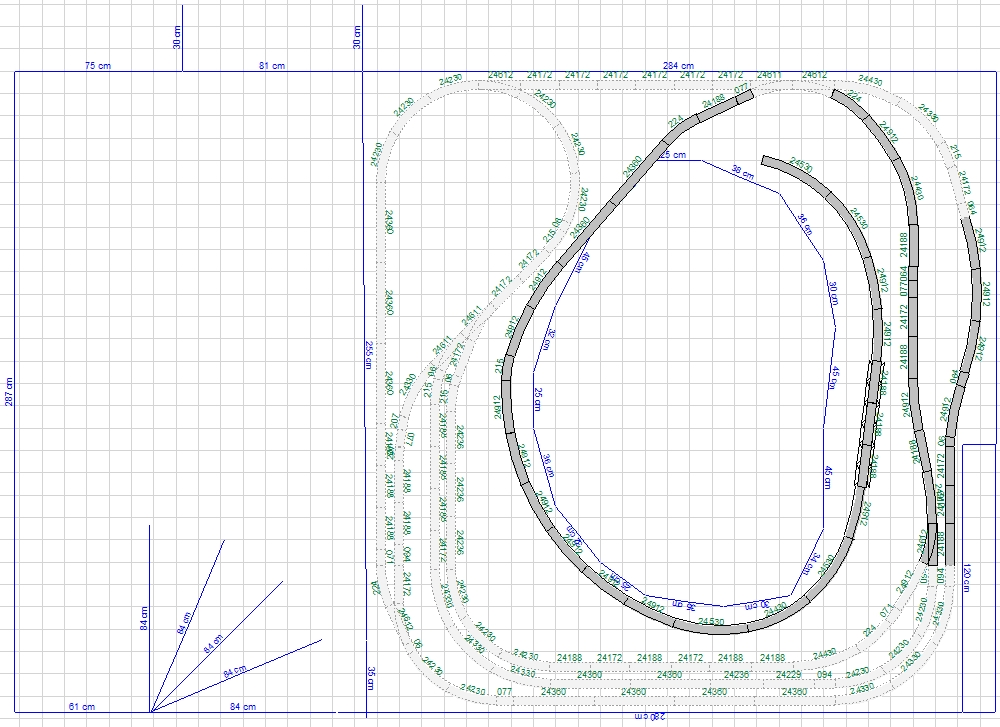

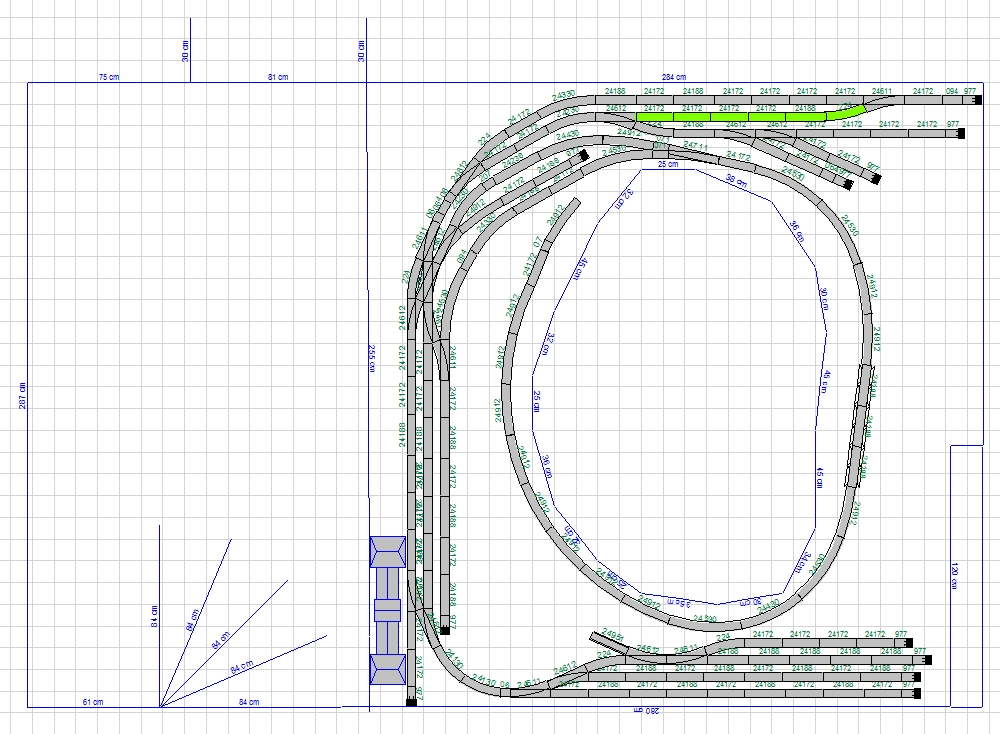

Jeg skynder mig derfor at komme med ændringsforslag til niveau 0. Her er der ikke radius 1 (36 cm ) tilbage. Wink

Dette har medført en lille ændring af kanten i øverste hjørne. Sad



Billede

Her bliver der plads  til din Vesterport med gennemkørsel og blindspor samt 4 blindspor til styrvognstog.

Du har opstillingsspor til gennemgående lokomotiver på spor 2 og 3 fra bunden.

Også på dette plan 0 er det slut med R1. Wink





AttachmentStørrelse
track 20,1-IvanC.tra 29.08 kB
__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 1 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.560

PB  Blog

Hej hvordan går det, kan I bruge mine opdateringer af layout?

__________________

med venlig modeltog hilsen
Ivan

2 skinne - h0 - epoke 3 og lidt 4/5/6

sporplaner


Like 0 kan lide
Top


Danni

DTU, Trafik og transport, Diplomingeniør årgang 2011

Indlæg: 10

PB

Hej Ivan

Dit forslag til stationen vil vi nok prøve at implamentere og se om vi kan få til at virker. Niveau 0 er der ikke på nuværende tidspunkt nogle fast løsning på, andet end at vi vil undgå 24130'erne. Wink Dine layout forlag har givet stof til efterretning og det har sat gang i forskellige ideer. Til næste byggedag kommer vi til at lege en del med sporplanen og nok sætte os fast på en løsning.

Der kommer selvfølgelig en opfølgning i tråden når der sker noget mere på projektet Smile

Venlig Hilsen

Danni

Like 0 kan lide
Top


Himmerlandsbanerne

Suldrup

Indlæg: 1.560

PB  Blog

Danni skrev:

Hej Ivan

Dit forslag til stationen vil vi nok prøve at implamentere og se om vi kan få til at virker. Niveau 0 er der ikke på nuværende tidspunkt nogle fast løsning på, andet end at vi vil undgå 24130'erne. Wink Dine layout forlag har givet stof til efterretning og det har sat gang i forskellige ideer. Til næste byggedag kommer vi til at lege en del med sporplanen og nok sætte os fast på en løsning.

Der kommer selvfølgelig en opfølgning i tråden når der sker noget mere på projektet Smile

Venlig Hilsen

Danni

Fint jeg kunne levere noget brugbart. Wink
