Ombygning af Lima MZ

Hej godt nyår

Jeg fandt her på sitet, en hjemmeside som lavede en slæbesko holder på et print, men desværre gik min PC ned og jeg kan huske at en del af linket starter med "n" og er på en længde på 4-5 bogstaver.

Der var flere gode ideer bl.a. at man brugte print hvor man monterede slæbeskoen, så hjælp mig lige lidt igen Smile





__________________

med venlig hilsen

Fjorbak

kører 3 skinne på moduler, anlægget styres af Windigipet 2015.

Medlem af MIst-KOP = Märklin Insider Stamm Tisch - Kopenhagen

http://www.mist-kop.dk/

http://fjorbak.dk/





 What do you want to do ?New mailCopy
Like 0 kan lide
Top


birkla

Jobsøgende igen..

Nakskov

Indlæg: 233

PB  Hjemmeside

Der http://www.skilteskoven.dk/modelbane/Lima_MZ.htm , http://digitaltog.dk/Digital/Lima_MZ_til_AC_3-skinne/Lima_Mz_AC.htm og http://digitaltog.dk/Digital/Roco/Roco_DSB_Mz_DC_til_AC.pdf som jeg lige kan huske Smile

Men der er nok flere at vælge i mellem Smile

__________________

Mvh Klaus Krøyer Jakobsen

Nakskov

MIST Zealand

http://ullerslevlokalbane.blogspot.dk/

Like 0 kan lide
Top


HEDO

Pension, tidl. DSB IT

Indlæg: 175

PB  Blog

Hej Jan

Vil du sende din mailadresse til mig, så jeg kan sende information om ny motor til Lima MZ og MR, som jeg har fået fra Finland.

Mvh. Henrik D.

hdonby@gmail.com

__________________

Henrik D.

Modeljernbane gennem 50 år. Kører nu 2 skinne digital system med dansk landskab.

Formand for Køge Modeljernbane Klub KMK. Medredaktør af Mosebanens Klubnyt.



Like 0 kan lide
Top


fjorbak

Indlæg: 576

PB

Hejsa igen

Jeg har set digital og skilteskoven, men det var en helt anden, og jeg leder selv, der var også andre ting på siden bla. en diode side med udregninger omkring modstande, så håber en kender siden jeg har ikke så mange oplysninger men det var en som svarede på noget forleden dag. Sad

Smile



__________________

med venlig hilsen

Fjorbak

kører 3 skinne på moduler, anlægget styres af Windigipet 2015.

Medlem af MIst-KOP = Märklin Insider Stamm Tisch - Kopenhagen

http://www.mist-kop.dk/

http://fjorbak.dk/





 What do you want to do ?New mailCopy
Like 0 kan lide
Top


boholm

Service Engineer

Kastrup

Indlæg: 656

PB  Hjemmeside

Like 0 kan lide
Top


HEDO

Pension, tidl. DSB IT

Indlæg: 175

PB  Blog

Hej Jan

Kan det være dette link :

http://digital-train.dk/home/index.php/ombygninglokomotiver.html?start=5

Mvh. Henrik D.

__________________

Henrik D.

Modeljernbane gennem 50 år. Kører nu 2 skinne digital system med dansk landskab.

Formand for Køge Modeljernbane Klub KMK. Medredaktør af Mosebanens Klubnyt.



Like 0 kan lide
Top


Toftegaard

Norway

Indlæg: 108

PB

HEDO skrev:

[..] sende information om ny motor til Lima MZ og MR, som jeg har fået fra Finland.

Er det hos http://www.hakanpaa.net/susumotor_en.htm du har købt nogle motorer til Lima? Hvis, hvad er så dine - og eventuelt andres - erfaringer?

Har to gamle Lima MZ'ere jeg gerne vil eksperimentere med og bringe op til mere nutidig standard.

Mvh Toftegaard

Like 1 kan lide
Top


fjorbak

Indlæg: 576

PB

Hej Toftegaard

Jeg har også bestilt nogle SUSU motorer, og skal nok svare når jeg får den og vise med foto og erfaringer





__________________

med venlig hilsen

Fjorbak

kører 3 skinne på moduler, anlægget styres af Windigipet 2015.

Medlem af MIst-KOP = Märklin Insider Stamm Tisch - Kopenhagen

http://www.mist-kop.dk/

http://fjorbak.dk/





 What do you want to do ?New mailCopy
Like 1 kan lide
Top


fjorbak

Indlæg: 576

PB

Hejsa ja jeg tror det er den side men den er enten nede eller kun for medlemmer så øv Sad



__________________

med venlig hilsen

Fjorbak

kører 3 skinne på moduler, anlægget styres af Windigipet 2015.

Medlem af MIst-KOP = Märklin Insider Stamm Tisch - Kopenhagen

http://www.mist-kop.dk/

http://fjorbak.dk/





 What do you want to do ?New mailCopy
Like 0 kan lide
Top


boholm

Service Engineer

Kastrup

Indlæg: 656

PB  Hjemmeside

De har lavet deres site om. Prøv at maile dem og spørg dem.

__________________

MVH
Bo Holmqvist

Et N-site: http://www.jernhesten.dk
Mine tog-feriebilleder : http://www.holmqvist.dk/Billedgalleriet/index.htm<

Like 0 kan lide
Top


fjorbak

Indlæg: 576

PB

boholm skrev:

De har lavet deres site om. Prøv at maile dem og spørg dem.

Hej Hej

jeg har mailet  til Torben tror jeg han hedder, jeg er sikker på at de havde den ændring som jeg gik ud og købte da det så meget fornuftig ud, men jeg skal nok give dig besked, tak for din hjælp.







__________________

med venlig hilsen

Fjorbak

kører 3 skinne på moduler, anlægget styres af Windigipet 2015.

Medlem af MIst-KOP = Märklin Insider Stamm Tisch - Kopenhagen

http://www.mist-kop.dk/

http://fjorbak.dk/





 What do you want to do ?New mailCopy
Like 0 kan lide
Top


Toftegaard

Norway

Indlæg: 108

PB

fjorbak skrev:

Hej Toftegaard

Jeg har også bestilt nogle SUSU motorer, og skal nok svare når jeg får den og vise med foto og erfaringer



Fint. De mest umiddelbare alternativer jeg fandt til ModelTorque, som ikke fås længere, var http://www.hakanpaa.net/susumotor_en.htm og http://diesel-trains.co.uk/Lima_replacement_motor_kits.html. Men de kommer ikke med det lille plaststykke, som udligner afstand/størrelsesforskellen i forhold til den gamle 'G'-motor, som ModelTorque gjorde. Det er et problem, som nok skal blive løst, men jeg er spændt på at se, hvordan du gør det.

Jeg er i min søgen naturligvis også stødt på indlæg i diverse fora, som har påpeget, at en ny motor kun er den halve løsning. Den anden er at rengøre de øvrige tandhjul mv. grundigt, som det fx gøres her: https://chippedblade.wordpress.com/index/improve-the-performance-of-old-lima-motors/

Mvh Toftegaard

Like 0 kan lide
Top


fjorbak

Indlæg: 576

PB

Toftegaard skrev:

fjorbak skrev:

Hej Toftegaard

Jeg har også bestilt nogle SUSU motorer, og skal nok svare når jeg får den og vise med foto og erfaringer



Fint. De mest umiddelbare alternativer jeg fandt til ModelTorque, som ikke fås længere, var http://www.hakanpaa.net/susumotor_en.htm og http://diesel-trains.co.uk/Lima_replacement_motor_kits.html. Men de kommer ikke med det lille plaststykke, som udligner afstand/størrelsesforskellen i forhold til den gamle 'G'-motor, som ModelTorque gjorde. Det er et problem, som nok skal blive løst, men jeg er spændt på at se, hvordan du gør det.

Jeg er i min søgen naturligvis også stødt på indlæg i diverse fora, som har påpeget, at en ny motor kun er den halve løsning. Den anden er at rengøre de øvrige tandhjul mv. grundigt, som det fx gøres her: https://chippedblade.wordpress.com/index/improve-the-performance-of-old-lima-motors/

Mvh Toftegaard

Jeg har tænkt mig at montere motoren med sekundlim det har jeg set en kammerat gøre så det skal prøves eller må det kunne lade sig gøre at lave et plasstykke mellem det gamle stykke som holder ankeret på plads og den nye motor men lad der komme på en prøve min ombygning starter en af dagene, forløbig har jeg fået 10 motorer, de 7 er kommet og så opdagede jeg forsent at de kan bestilles direkte til 4,99 eu istedet for 7,99. (se længere op i tråden.) Nu afventer jeg blot et svar fra klubben i nordJylland de havde en kanon løsning omkring slæbeskoen, som lige skal afprøves jeg har tidligere brugt www.digitaltog.dk løsning, men er ikke helt tilfreds selv om flere af maskinerne kører udemærket. Det skal bemærkes at jeg kører med lang slæbesko. Men de anvender en printplade hvor de lodder slæbeskoen fast på. Jeg har også monteret diodelys med skift af hvidt/rødt lys, og det kan udbygges, da jeg anvender ESU pilot 4.0 kan man bruge de 4 aux udgange til forskellige funktioner,(F.1. F.2. F.3.) eks. kun slutlys ved skubtog lys i kabine og andet. Men mine tog/motorer kører kun med fuld ydelse i engang både frem og tilbage indtil hastigheden er udmålt via WDP. Jeg vender tilbage når det første maskine er færdig i løbet af 1 uges tid.



__________________

med venlig hilsen

Fjorbak

kører 3 skinne på moduler, anlægget styres af Windigipet 2015.

Medlem af MIst-KOP = Märklin Insider Stamm Tisch - Kopenhagen

http://www.mist-kop.dk/

http://fjorbak.dk/





 What do you want to do ?New mailCopy
Like 0 kan lide
Top


HEDO

Pension, tidl. DSB IT

Indlæg: 175

PB  Blog

Hej Jan

Tak for besøget hos jer i går - det var en stor oplevelse og gode erfaringer at tage med hjem.

Spørgsmål til MZ lysdioder: Er de købt via ebay og hvor ? Jeg har søgt efter 3mm LED med skift mellem hvid og rød visning, men uden held.

Mvh. Henrik

__________________

Henrik D.

Modeljernbane gennem 50 år. Kører nu 2 skinne digital system med dansk landskab.

Formand for Køge Modeljernbane Klub KMK. Medredaktør af Mosebanens Klubnyt.



Like 0 kan lide
Top


fjorbak

Indlæg: 576

PB

HEDO skrev:

Hej Jan

Tak for besøget hos jer i går - det var en stor oplevelse og gode erfaringer at tage med hjem.

Spørgsmål til MZ lysdioder: Er de købt via ebay og hvor ? Jeg har søgt efter 3mm LED med skift mellem hvid og rød visning, men uden held.

Mvh. Henrik

Selv tak

her skulle de være http://www.ebay.de/itm/10x-WENDEZUG-LED-3mm-kurz-plan-leicht-diffus-ROT-GOLDEN-WHITE-WEISS-blanc-2chip/321620353981?_trksid=p2045573.c100033.m2042&_trkparms=aid%3D111001%26algo%3DREC.SEED%26ao%3D1%26asc%3D20131017132637%26meid%3D8b1ae4f337154d2ca0f4f6a8b44d14d2%26pid%3D100033%26rk%3D2%26rkt%3D2%26sd%3D370823995928

Big smile



__________________

med venlig hilsen

Fjorbak

kører 3 skinne på moduler, anlægget styres af Windigipet 2015.

Medlem af MIst-KOP = Märklin Insider Stamm Tisch - Kopenhagen

http://www.mist-kop.dk/

http://fjorbak.dk/





 What do you want to do ?New mailCopy
Like 0 kan lide
Top


cbt

Indlæg: 1.098

PB

HEDO skrev:

Hej Jan

Tak for besøget hos jer i går - det var en stor oplevelse og gode erfaringer at tage med hjem.

Spørgsmål til MZ lysdioder: Er de købt via ebay og hvor ? Jeg har søgt efter 3mm LED med skift mellem hvid og rød visning, men uden held.

Mvh. Henrik



Hej Henrik

Nice LED har et ombygningssæt til LIMA MZ til 72,- kr.

Hvis du har mod på selv at bestille et større parti lysdioder hjem, så fås de til ingen penge på f.eks. Alibaba.com.



__________________

Med futlig hilsen
Carsten B. Thomsen

Fremo-medlem, H0 2-skinne, digital, dansk (incl. udenlandsk materiel, der kører/har kørt i Danmark), alle epoker - dog primært IV og V.

Like 0 kan lide
Top


fjorbak

Indlæg: 576

PB

Hej Carsten

Jeg har købt på ebay.de til 8,99 EU for 10 stk, og jeg har ikke mod på alibaba.com men jeg købte godtnok til 72 kr. hos niceled jeg tror han griner endnu, men da jeg ikke er nogen ørn på at handle i udlandet tager jeg det stille og roligt, kan man betale vis paypal med alibaba Smile





__________________

med venlig hilsen

Fjorbak

kører 3 skinne på moduler, anlægget styres af Windigipet 2015.

Medlem af MIst-KOP = Märklin Insider Stamm Tisch - Kopenhagen

http://www.mist-kop.dk/

http://fjorbak.dk/





 What do you want to do ?New mailCopy
Like 0 kan lide
Top


fjorbak

Indlæg: 576

PB

Toftegaard skrev:



Er det hos http://www.hakanpaa.net/susumotor_en.htm du har købt nogle motorer til Lima? Hvis, hvad er så dine - og eventuelt andres - erfaringer?

Har to gamle Lima MZ'ere jeg gerne vil eksperimentere med og bringe op til mere nutidig standard.

Mvh Toftegaard

Hej så er jeg igang, har fået den første boggie til at køre, jeg bruger det motorskjold som tidligere holdt det gamle anker på plads, dog fylder motoren lidt mere så skjoldet skal tilpasses i bunden mod midterhjulet på boggien, selve tandhjulet på den nye motor skal sidde ca 1,5 - 2 mm fra spidsen. og så er det bare at skrue det sammen, jeg skal nu have bygget det ind i selve maskinen.

Smile



__________________

med venlig hilsen

Fjorbak

kører 3 skinne på moduler, anlægget styres af Windigipet 2015.

Medlem af MIst-KOP = Märklin Insider Stamm Tisch - Kopenhagen

http://www.mist-kop.dk/

http://fjorbak.dk/





 What do you want to do ?New mailCopy
Like 0 kan lide
Top


fjorbak

Indlæg: 576

PB

Hej

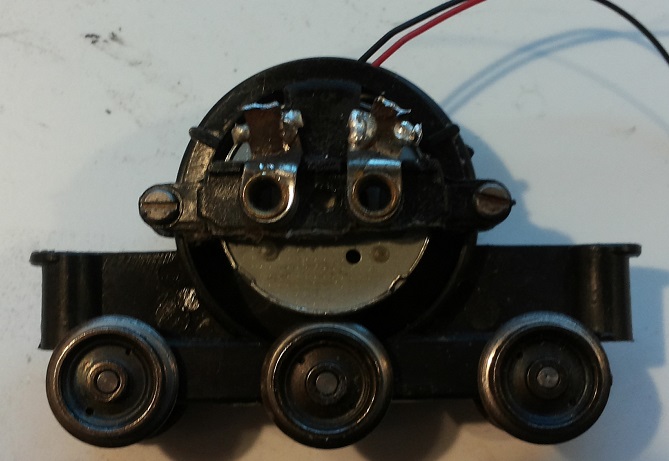

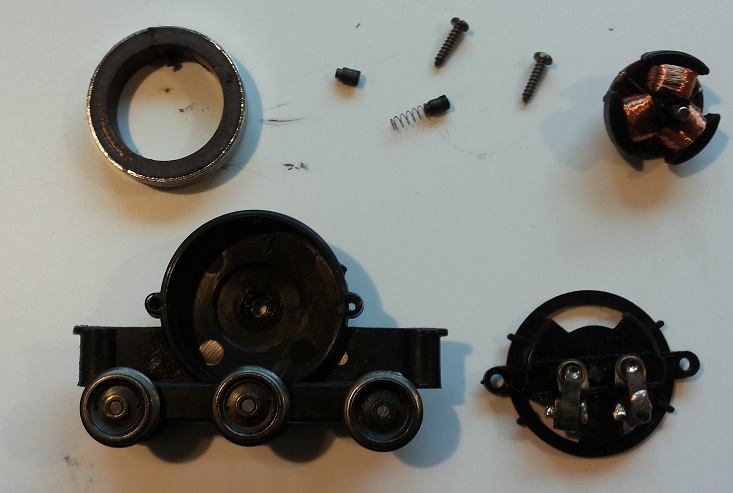

Som lovet lægger jeg lige nogle foto op vedrørende ombygningen af min MZ motor.

Jeg skilte motoren ad og tog den gamle magnet ud, sørgede for at tandhjulet var ca 1½ mm fra spidsen, af akslen, satte den i kontrolerede at det virkede, tog og skar nederste del af motorskjoldet af, hvis du ikke gør det får du ikke bevægelses frihed nok til rammen på maskinen, skruer det sammen igen forsigtigt og op i prøvebænken og se om det kører.

Nu samles maskinen og de 2 ledninger monteres til dekoderen og prøvekøres på skinnerne inden overdelen monteres, da jeg kører med justeret esu dekoder var jeg spændt på om den kørte som død og helevede det gjorde den ikke så nu smales resten, og den kører roligt. Big smile

Tak til alle som har hjulpet med gode råd



AttachmentStørrelse
Lima MZ-2.jpg 103.91 kB
Lima MZ-3.jpg 79.61 kB
Lima MZ-4.jpg 80.83 kB
Lima MZ-1.jpg 99 kB
__________________

med venlig hilsen

Fjorbak

kører 3 skinne på moduler, anlægget styres af Windigipet 2015.

Medlem af MIst-KOP = Märklin Insider Stamm Tisch - Kopenhagen

http://www.mist-kop.dk/

http://fjorbak.dk/





 What do you want to do ?New mailCopy
Like 0 kan lide
Top


tøf tøf

glasgrossist, glarmester, og drivhusproducent

Vemmelev

Indlæg: 347

PB  Hjemmeside

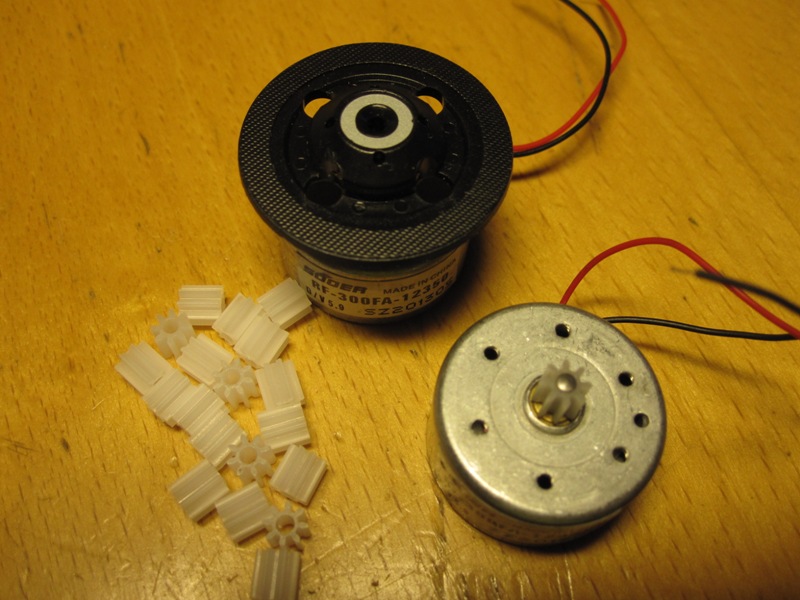

Hvor skaffede du tandhjulet til cd-drev motoren? Mit originale Lima tandhjul er en del af ankeret på den originale motor,hvorfor jeg mangler et tandhjul.

Yderligere ser jeg ved et hurtigt kig, at drevmotoren er MEGET tæt på midterakslen fra bogien. Bliver det et problem?



__________________

...og i tror det ikke kan lade sig gøre at indbygge digitaldekodere i spor z... Iøvrigt ganske vild med modeller, også dem af tog..

Like 0 kan lide
Top


HEDO

Pension, tidl. DSB IT

Indlæg: 175

PB  Blog

Fjern beviklingerne og du får adgang til at skære tandhjulet af - ingen problemer. Så kan tandhjulet overføres til den nye motor. Evt. med en lille dråbe 10 sek. lim

Der er ingen problemer med midterakslen. Den kører fint. jeg har gennemført ændringen og har en MZ, der kører fint. Er igang med at ombygge frontlyd til skift mellem rød og hvid, afhængig af kørselsretningen.

Mvh. Henrik D.

__________________

Henrik D.

Modeljernbane gennem 50 år. Kører nu 2 skinne digital system med dansk landskab.

Formand for Køge Modeljernbane Klub KMK. Medredaktør af Mosebanens Klubnyt.



Like 1 kan lide
Top


tøf tøf

glasgrossist, glarmester, og drivhusproducent

Vemmelev

Indlæg: 347

PB  Hjemmeside

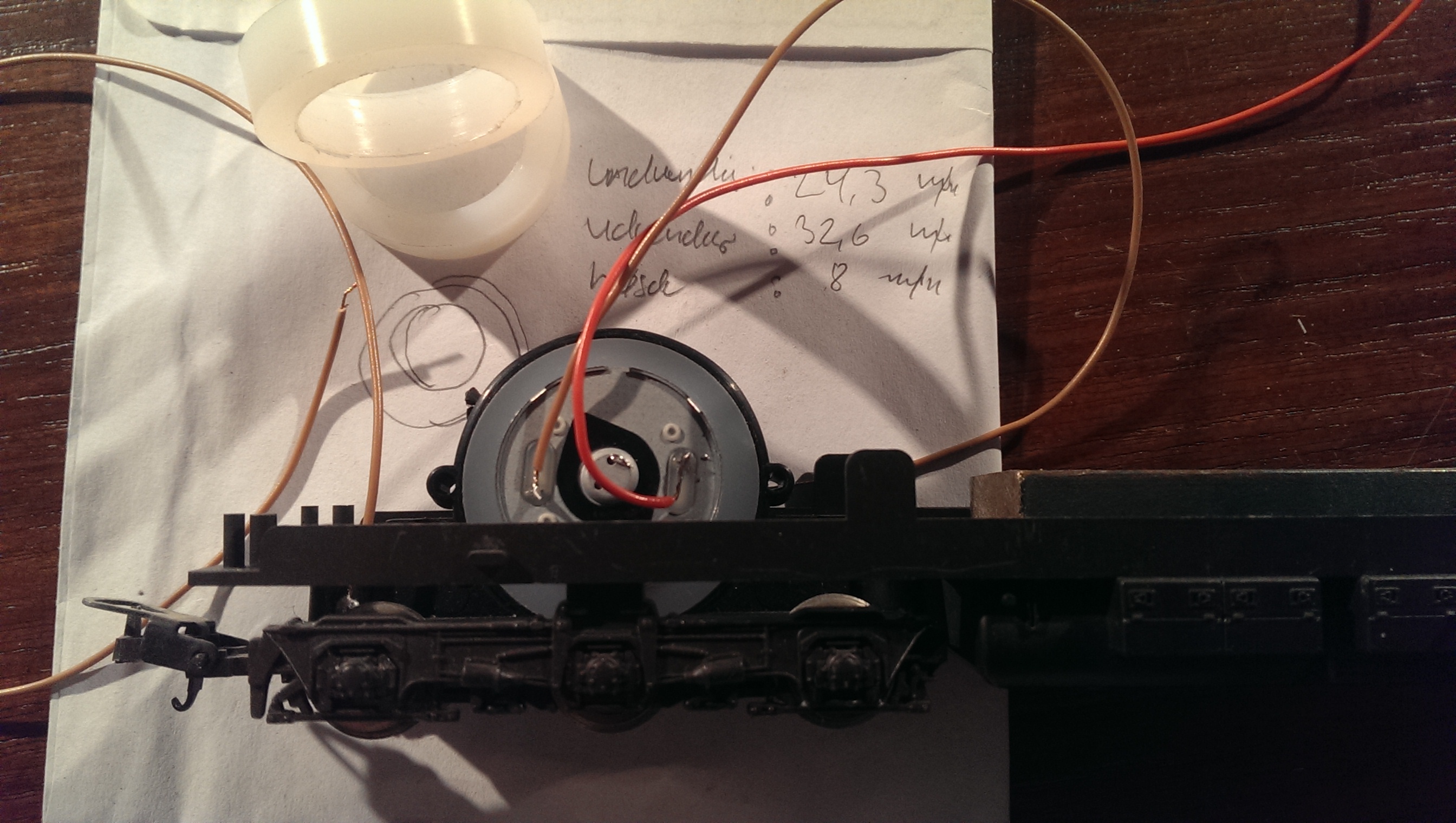

lima mzlima mzJeps, tandhjulet er monteret på den nye motor, dog var der lidt diamdterforskel, så 2 lag gaffa tape, og den er i spænd. Jeg fik svigerfar til at dreje nogle bøsninger til udfyld mellem motor og den gamle monteringsskål. Indvendig diameter 24,3 mmm, udvendig diameter 32,6 mm, længde 8,45 mm. Så strammer det lidt, og intet flytter sig. Bøsningerne er drejet i delrin.

Forsøger at lægge billede op.....

Mvh Steen.

__________________

...og i tror det ikke kan lade sig gøre at indbygge digitaldekodere i spor z... Iøvrigt ganske vild med modeller, også dem af tog..

Like 1 kan lide
Top


tøf tøf

glasgrossist, glarmester, og drivhusproducent

Vemmelev

Indlæg: 347

PB  Hjemmeside

... Har lidt at lære endnu med de billeder...

Nogen der har forsøgt med lys, som ikke er fra niceled? Synes det er liige i overkanten, når 3 mm lysdioder koster under 2,5.

Kan dog ikke hos min leverandør (rs-online.DK) finde 2 farvede med hvid og rød. Der er mange andre farvekombinationer, men ikke Hvid/rød....

Mvh Steen

__________________

...og i tror det ikke kan lade sig gøre at indbygge digitaldekodere i spor z... Iøvrigt ganske vild med modeller, også dem af tog..

Like 0 kan lide
Top


HEDO

Pension, tidl. DSB IT

Indlæg: 175

PB  Blog

Hej

Søg på ebay under 3mm led white-reed eller 2 mm led fra US. Du kan også søge ebay med 0603 LED reed-white, hvor der leveres fra Kina uden problemer. men de er små, men monteret med tråd til montering. Jeg har købt til f.eks. en Køf.

Mvh. Henrik D.



__________________

Henrik D.

Modeljernbane gennem 50 år. Kører nu 2 skinne digital system med dansk landskab.

Formand for Køge Modeljernbane Klub KMK. Medredaktør af Mosebanens Klubnyt.



Like 0 kan lide
Top


tøf tøf

glasgrossist, glarmester, og drivhusproducent

Vemmelev

Indlæg: 347

PB  Hjemmeside

... ebay+ønskeseddel+dankort....= hurtigt tømt konto..... Tongue

Nå, fundet og bestilt til 8 lokomotiver....

Mvh Steen



__________________

...og i tror det ikke kan lade sig gøre at indbygge digitaldekodere i spor z... Iøvrigt ganske vild med modeller, også dem af tog..

Like 0 kan lide
Top


fjorbak

Indlæg: 576

PB

tøf tøf skrev:

... ebay+ønskeseddel+dankort....= hurtigt tømt konto..... Tongue

Nå, fundet og bestilt til 8 lokomotiver....

Mvh Steen



Er det led du har købt, de er da ikke så dyre hvad måtte du give, hunsk modstande de følger ikke med, en god ide hvis du skal isætte dem så lod ledningen på mens du sidder med em i hånden, det andet hvor man sætter dem i og lderledninger på duer ikke og de røde kan du godt sææe en stor modstan på med det samme, jeg har en 2 kilo på men den lyser for meget op, go arbejdslyst, jeg har skiftet motor og isat led og mangler også 7 maskiner.

Er ved at montere servomotorer i sporskifter med holder og der skal bare 3 skruer i pladen hvor de skal sidde og vupti det kærer, hvilket system kører du 2 eller 3 skinne





__________________

med venlig hilsen

Fjorbak

kører 3 skinne på moduler, anlægget styres af Windigipet 2015.

Medlem af MIst-KOP = Märklin Insider Stamm Tisch - Kopenhagen

http://www.mist-kop.dk/

http://fjorbak.dk/





 What do you want to do ?New mailCopy
Like 0 kan lide
Top


tøf tøf

glasgrossist, glarmester, og drivhusproducent

Vemmelev

Indlæg: 347

PB  Hjemmeside

Nej, der er købt 60 stk, ca 300.- kroner... modstande har jeg bjerge af, så jeg hitter nok den rigtige...

Egentlig kører jeg spor z, men i foreningen kører vi epoke 3, H0, så faktisk er det temmelig ligemeget med at renovere de mzére, men fristelsen blev for stor, når nu jeg har motorer fra mere end 10 cd drev, jeg bare kan pille ud...

i cd drevet er også en trnasportsnegl (lidt som CNC) og en lille motor med fire ledninger. nu skal der tænkes, om de kan bruges til sporskiftedrev...

det ene medfører det andet... ligesom youtube... skulle bare lige høre lyden af en GM EMD 20-710, og endte med ubådsmotorer og stemninger fra "das boot"....

mvh Steen



__________________

...og i tror det ikke kan lade sig gøre at indbygge digitaldekodere i spor z... Iøvrigt ganske vild med modeller, også dem af tog..

Like 0 kan lide
Top


TouchCab

Indlæg: 139

PB

Toftegaard skrev:

Er... hvad er så dine - og eventuelt andres - erfaringer?

Har to gamle Lima MZ'ere jeg gerne vil eksperimentere med og bringe op til mere nutidig standard.

Ved godt at det nok ikke er denne erfaring du havde tænkt, men jeg brugte engang en Athearn undervogn til en Lima MZ. Den skulle forlænges 5mm, så det var ikke plug and play, men den kørte simpelthen som en drøm ...

mvh Jens



__________________

Denne konto er ikke længere aktiv

Like 1 kan lide
Top


Toftegaard

Norway

Indlæg: 108

PB

TouchCab skrev:

Toftegaard skrev:

Er... hvad er så dine - og eventuelt andres - erfaringer?

Har to gamle Lima MZ'ere jeg gerne vil eksperimentere med og bringe op til mere nutidig standard.

Ved godt at det nok ikke er denne erfaring du havde tænkt, men jeg brugte engang en Athearn undervogn til en Lima MZ. Den skulle forlænges 5mm, så det var ikke plug and play, men den kørte simpelthen som en drøm ...

mvh Jens

Nej, det ligger lidt ud over mit ambitionsniveau som rækker til ny motor og ordentlig LED-belysning.

Det har været interessant at se ovenstående - særligt billederne af løsningen med fastgørelse af en motor med en anden diameter end den oprindelige.

Så det min tur. Det kan være, at det bliver et lille påskeprojekt.

Mvh Toftegaard



Like 0 kan lide
Top


pfischer

Indlæg: 26

PB

Hej,

bemærk at der findes to typer 2-farvede LED med 3 ben, nemlig 1 type med fælles katode og 1 type med fælles anode. Til dette formål er typen med fælles anode mest velegnet.

Midterbenet på LED'en (Anoden) forbindes til den blå ledning fra dekoderen, f.eks. ESU Lokpilot 4.0. Benet til den hvide del af LED'en forbindes via en 820 ohm modstand, og

benet til den røde del af LED'en forbindes via en 10 Kohm modstand til dekoderens respektive lys udgange (hvid/gul ledning) så den ønskede lys skift effekt opnåes.

Disse værdier synes jeg passer fint med de varm hvide / røde 3 mm lysdioder jeg har, men det kommer jo an på smag og behag.

De motor ombygnings kit jeg har set baserer sig på en Mabuchi RF-300FA-12350 CD drev motor, der kan skaffes billigt enten fra en gammel CD afspiller eller på nettet.

Det svære består i at skaffe tandhjul, og evt. fremstille monterings dele. Jeg har valgt at gemme de gamle Lima dele intakte, og har således ikke "kannibaliseret" dem for

at skaffe tandhjul og monteringsdele. Selve tandhjulet er modul 0,5 8 tands tandhjul, med huldiameter 2,0 mm kan også sagtens skaffes på nettet.

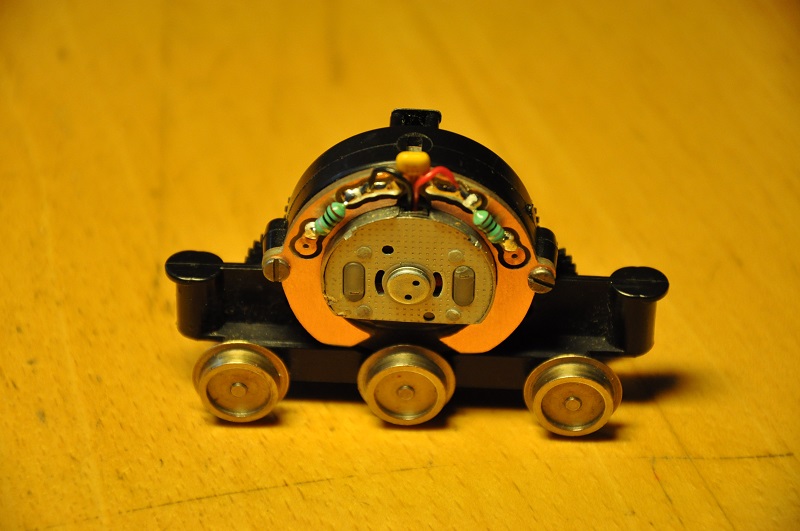

Nedenfor er et par billeder af hvordan jeg har gjort, som jeg også har skrevet om andetsteds på forum.

Billede

Billede

Billede

M.v.h.

Per



__________________

Med venlig hilsen

Per Fischer

Ho 3 skinne digital - Faller AMS - Model sporvogne



Like 2 kan lide
Top


HEDO

Pension, tidl. DSB IT

Indlæg: 175

PB  Blog

Jeg har i går modtaget 2 stk. 2mm hvid/rød LED lysdioder med fælles anode. Der monteres 1k til rød og 820 ohm til hvid katode. De lyser fint, når jeg tester med en ESU v. 3.0 lok dekoder på et eksiterende lokomotiv.

Til MZ har jeg anskaffet 2 stk. Lenz Gold dekodere med powerpack, så de skulle køre uden problemer. Jeg har nu monteret den ene MZ og det går fint, vortset fra lyset. Ved aktivering af frontlys, sker der ikke noget. Til sidst har jeg klippet alle ledninger over til dekoderen pånær strømoptag og her sat lysdioderne til med Anode til blå ledning og rød og hvid til hhv. gul og hvid - der sker stadig ikke noget. Jeg havde mistanke til motoren, men der er frakoblet.

Hvad kan problemet være med aktivering af lyset ? Jeg har målt alle ledninger igennem fra strømoptag og ud til lysdioderne, for at se om der var løs forbindelse på f.eks. den blå ledning. Men alt var OK.

Måske skal jeg ud og anskaffe en ESU dekoder v. 4.0 med mulighed for tilslutning af 2200uF kondensator, jf. hjemmeside for power, Keep-alive. Jeg kan se på ESU vejledning på nettet, at man også kan justere lysstyrken.

Mvh. Henrik D.

__________________

Henrik D.

Modeljernbane gennem 50 år. Kører nu 2 skinne digital system med dansk landskab.

Formand for Køge Modeljernbane Klub KMK. Medredaktør af Mosebanens Klubnyt.



Like 0 kan lide
Top


Toftegaard

Norway

Indlæg: 108

PB

pfischer skrev:

Hej,

bemærk at der findes to typer 2-farvede LED med 3 ben, nemlig 1 type med fælles katode og 1 type med fælles anode. Til dette formål er typen med fælles anode mest velegnet.

Midterbenet på LED'en (Anoden) forbindes til den blå ledning fra dekoderen, f.eks. ESU Lokpilot 4.0. Benet til den hvide del af LED'en forbindes via en 820 ohm modstand, og

benet til den røde del af LED'en forbindes via en 10 Kohm modstand til dekoderens respektive lys udgange (hvid/gul ledning) så den ønskede lys skift effekt opnåes.

Disse værdier synes jeg passer fint med de varm hvide / røde 3 mm lysdioder jeg har, men det kommer jo an på smag og behag.

De motor ombygnings kit jeg har set baserer sig på en Mabuchi RF-300FA-12350 CD drev motor, der kan skaffes billigt enten fra en gammel CD afspiller eller på nettet.

Det svære består i at skaffe tandhjul, og evt. fremstille monterings dele. Jeg har valgt at gemme de gamle Lima dele intakte, og har således ikke "kannibaliseret" dem for

at skaffe tandhjul og monteringsdele. Selve tandhjulet er modul 0,5 8 tands tandhjul, med huldiameter 2,0 mm kan også sagtens skaffes på nettet.

Nedenfor er et par billeder af hvordan jeg har gjort, som jeg også har skrevet om andetsteds på forum.

Billede

Billede

Billede

M.v.h.

Per

Rigtig flot håndværk. Har du et link til det indlæg her på forummet, hvor billederne stammer fra og hvor du beskriver ombygningen?

Mvh Toftegaard

Like 1 kan lide
Top


pfischer

Indlæg: 26

PB

Hej Toftegaard,

jeg har skrevet lidt om min ombygning her : http://www.sporskiftet.dk/forum/modeljernbaner/elektronik/modeltorque-ml... .

M.h.t. selve ombygningen har jeg hentet inspiration hos Peter Topp Engelsted Jonasen fra hans hjemmeside omkring ombygning af lokomotiver.

Stumperne har jeg købt på Ebay. Jeg har adgang en fræser der kan fræse i print plade, så derfor har jeg lavet mellemringe og dæksel i dette materiale.

På dækslet har jeg gjort plads til støjdæmningskomponenter.



M.v.h.

Per

__________________

Med venlig hilsen

Per Fischer

Ho 3 skinne digital - Faller AMS - Model sporvogne



Like 0 kan lide
Top


Toftegaard

Norway

Indlæg: 108

PB

pfischer skrev:

Hej Toftegaard,

jeg har skrevet lidt om min ombygning her : http://www.sporskiftet.dk/forum/modeljernbaner/elektronik/modeltorque-ml... .

M.h.t. selve ombygningen har jeg hentet inspiration hos Peter Topp Engelsted Jonasen fra hans hjemmeside omkring ombygning af lokomotiver.

Stumperne har jeg købt på Ebay. Jeg har adgang en fræser der kan fræse i print plade, så derfor har jeg lavet mellemringe og dæksel i dette materiale.

På dækslet har jeg gjort plads til støjdæmningskomponenter.

M.v.h. Per

Ah, den artikel. Den har jeg ledt efter. Mange tak.

Du har ret, det er let nok selv at finde motorer og tandhjul på eBay eller Amazon. Jeg fandt lynhurtigt frem til nogle forhandlere af RF-300FA og tandhjul på Amazon. Ligner dine komponenter temmelig meget.

Mvh Toftegaard

Like 0 kan lide
Top


pfischer

Indlæg: 26

PB

Hej Toftegaard,

de stumper du har fundet frem til ser rigtige og fornuftige ud. Dog vil jeg påpege at der synes at være en lille "krave" hvor der ikke er fortanding i den ene ende, på de tandhjul du har fundet. Jeg tror ikke at det betyder noget,

men uanset hvad skal du nok skære ca. 1/3 af tandhjulet for at få plads til det i motorhuset.

Held og lykke med projektet Smile.

__________________

Med venlig hilsen

Per Fischer

Ho 3 skinne digital - Faller AMS - Model sporvogne



Like 1 kan lide
Top


fjorbak

Indlæg: 576

PB

Så er der nyt til min ombygning, jeg kunne ikke rigtig få tilbagemeldinger og stelforbindelser til at virke, derfor indkøbte jeg 2 stk Rocco hjul og tilpassede dem og nu er der kommet stelforbindelse, jeg har prøvet med metallakering men var ikke tilfreds, den kører nu fint på min prøvestrækning hjemme.





__________________

med venlig hilsen

Fjorbak

kører 3 skinne på moduler, anlægget styres af Windigipet 2015.

Medlem af MIst-KOP = Märklin Insider Stamm Tisch - Kopenhagen

http://www.mist-kop.dk/

http://fjorbak.dk/





 What do you want to do ?New mailCopy
Like 0 kan lide
Top

Kommentarvisning

Vælg din foretrukne kommentarvisning og klik på "Gem indstillinger" for at aktivere dit valg.
