McK Bn kortslutter prøveoval

Jeg har et lille problem, der rækker lidt ud over, hvad jeg lærte, da jeg gik til elektronik på den kommunale ungdomsskole i 8. klasse.

Hvis jeg sætter en hvilken som helst af mine Mck Bn/Bns på min analoge prøveoval, så 'kortslutter' banen. Det analoge lokomotiv vil ikke køre.

Jeg har prøvet at måle spændingen. Før jeg sætter en vogn på banen (hvor der ikke står lokomotiver eller vogne fra før), har jeg skruet helt op for strømforsyningen. 15 V. Dette målt med et voltmeter. Når jeg sætter en vogn på, så falder spændingen til omkring 1,3 V.

Jeg har naturligvis testet med andre vogne og lokomotiver - også McK - ingen problemer her. Ikke noget spændingfald.

Min første ide: jeg har fået AC-hjul på mine DC-vogne. Det har jeg så testet skulle jeg mene, men det er der ikke noget, der tyder på. Tror jeg nok. Men se venligst billedet nedenfor.

Billede

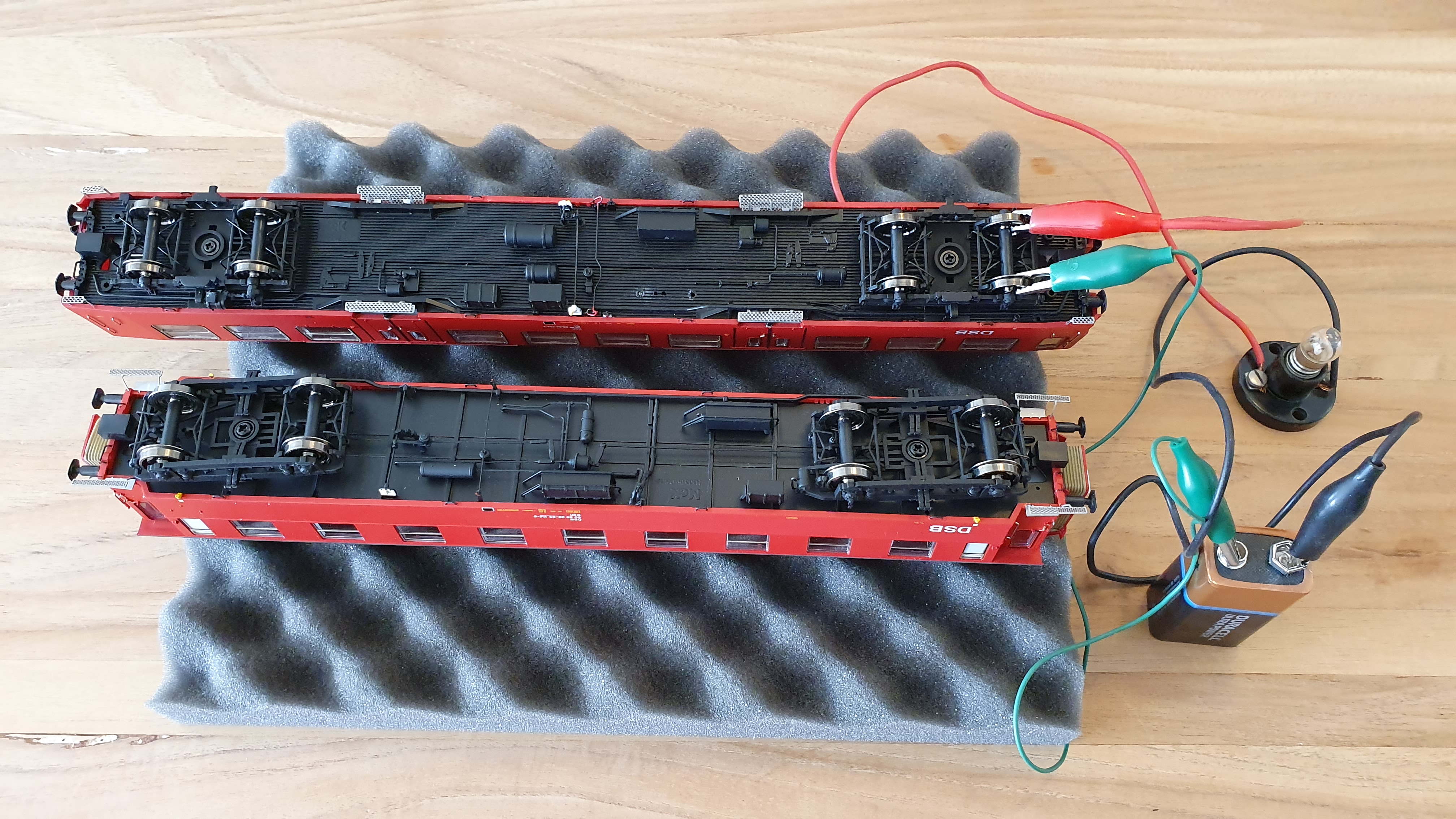

Et 9V elektrisk element til højre, seriekoblet med en 6V pære, begge koblet til hjulene til en McK Bn. Der er ikke lys i pæren. Flytter jeg ledningerne til et hjul på den McK Bgh som ligger under, er der heller ikke lys i pæren. Flytter jeg derimod ledningerne, så krokodillenæbene sidder på det samme hjul, så kommer der lys i pæren - både på Bn og Bgh. Helt korrekt DC adfærd i mine øjne.

Hvor er det, jeg overser noget?

Mvh Toftegaard

Like 0 kan lide
Top


gejo

Indlæg: 526

PB

Har du prøvet samtlige hjul?

Afstanden mellem de halve hjulaksler er meget kort. Jeg har således lavet AC-hjul ud af McK's DC-hjul ved at lægge et lille stykke kobbertråd ind mellem de to halve aksler.

Hilsen Gert

Like 0 kan lide
Top


Toftegaard

Indlæg: 80

PB

Ja, jeg har prøvet samtlige hjul. Og er kommet lidt videre. Har været lidt mere systematisk end tidligere, hvor jeg troede, at jeg havde haft alle vogne på banen. Men to kan jeg ikke have haft testet, og det var en af dem, jeg havde liggende på prøveopstillingen. Jeg er nu fremme ved at mine

  • McK 1704 (Bn)
  • McK 1706 (Bn)
  • McK 1707 (Bn)
  • McK 1708 (Bn)

er leveret med AC-hjul, der kommer lys i pæren i prøveopstillingen, mens mine

  • McK 1703 (Bn)
  • McK 1705 (Bn)

er leveret med DC-hjul

  • Mck 1801 (Bns) er nok leveret som DC. Det står tydeligt på pakken. Det gør det ikke for de øvrige vogne.

Men .. hvor er nu fejlen opstået? Er det sådan, at alle vognene som udgangspunkt er leveret som DC-hjul, og så har forhanderen (ved en fejl) skiftet til AC-hjul, eller er der tale om fejlproducerede DC-hjul?

I mine øjne ser alle hjulene (sættene) helt ens ud. Metalhjul forbundet med en stang af kunststof.

Mvh Toftegaard

Like 0 kan lide
Top


gejo

Indlæg: 526

PB

Jeg tror ikke, de er leveret med AC-hjul.Derimod kunne jeg forstille mig, at hjulene er blevet trykket lidt sammen. Mål den indvendige hjulafstand, den skal være 14,5mm - og hvis ikke, så skal du blot justere den og du har DC-hjul.

Hilsen Gert

Like 0 kan lide
Top


Toftegaard

Indlæg: 80

PB

Her blev jeg lige lidt overrasket. Se nedenstående billede

Billede

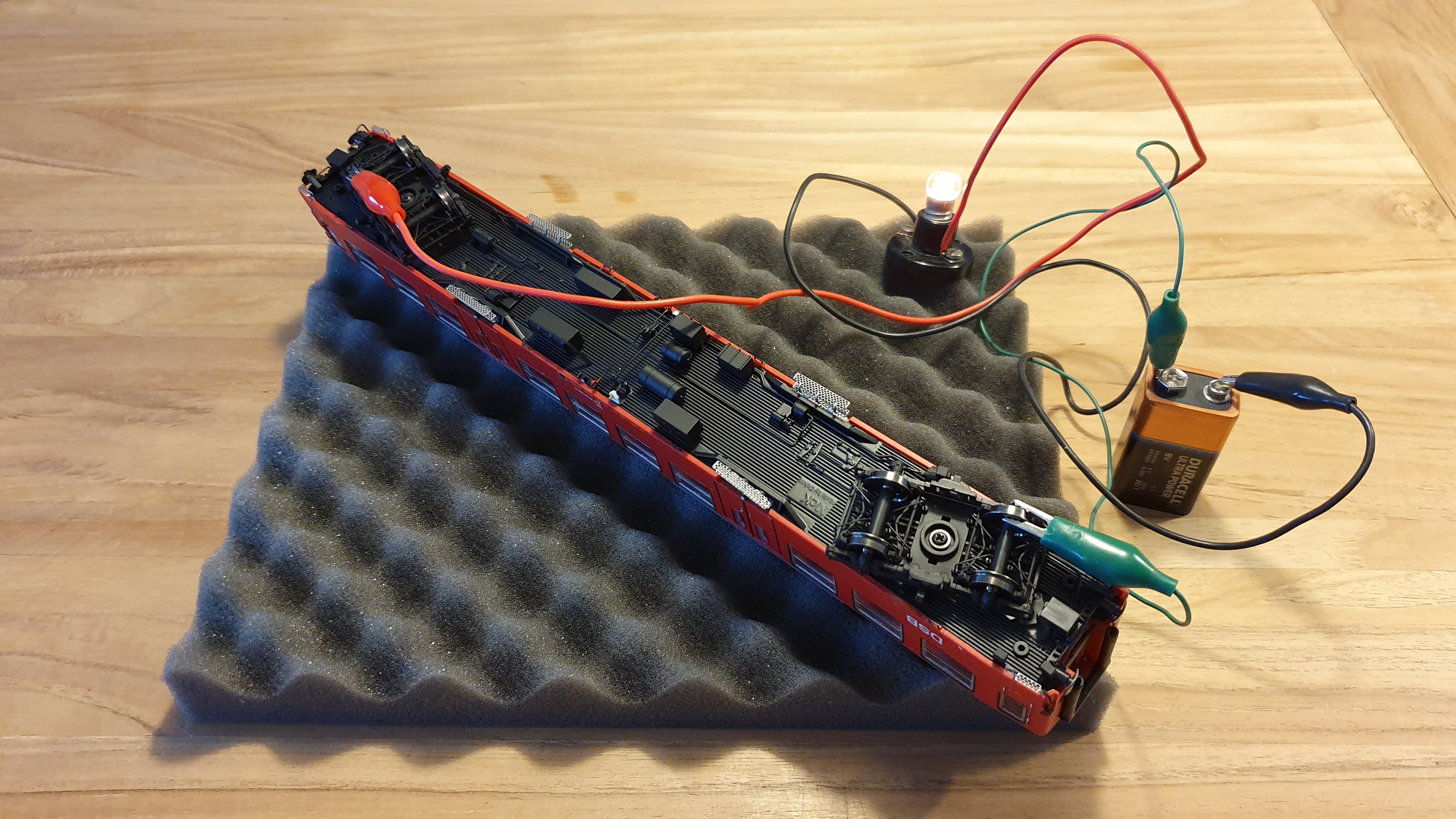

Pæren lyser. Den er forbundet med sort ledning til det elektriske element. Det elektriske element er forbundet med grøn ledning til et hjul på én bogie på togvognen. I den anden ende - fra et hjulsæt på en anden bogie - er vognen forbundet med rød ledning til pæren.

Der er otte hjul på vognen. Jeg kan forbinde dem vilkårligt. De giver alle forbindelse. Hvad er vi ude i her? Noget forberedelse til lys i vognen, som er gået helt galt?

Mvh Toftegaard

Like 0 kan lide
Top


gejo

Indlæg: 526

PB

Det kunne tyde på, at problemet ikke ligger i hjulene, men måske i lysprintet - jeg kan se, at der er lys i vognen ved dit forsøg. Måske en tur til forhandleren.

Hilsen Gert

Like 0 kan lide
Top


Toftegaard

Indlæg: 80

PB

gejo skrev:

.. - jeg kan se, at der er lys i vognen ved dit forsøg.

Det er lyset fra pæren, der skinner igennem vognen. Der er ikke installeret noget lys eller print hertil. Det annoncererde McK i sin tid, at det ville komme som tilkøb på et senere tidspunkt. Jeg har dog ikke lagt mærke til, at det har ramt markedet i en DC-variant. Kun til AC.

Mvh Toftegaard

Like 0 kan lide
Top


gejo

Indlæg: 526

PB

Så rækker min fantasi ikke længere - desværre.

Hilsen Gert

Like 0 kan lide
Top


PTMadsen

Pensionist.

Haderslev

Indlæg: 412

PB

Hej

Er nævnte vogn forsynet med intern ledningsforbindelse imellem bogierne?. I bekræftende fald, kunne det tænkes at den ene bogie er drejet 180 grader?.





__________________

Venlig hilsen!

Peter Madsen
H0,DCC, Lenz LZV 200 ver.3,8. LH101. Digikeijs. Peco code 75 / Roco Line. http://petermsgarage.blogspot.dk/

Like 0 kan lide
Top


gejo

Indlæg: 526

PB

Efter en god nats søvn kom jeg i tanke om, at henholdsvis højre og venstre side af bogierne er elektrisk forbundne, så hvis bare eet hjul i dit forsøg er kortsluttet, vil pæren lyse. Det enkleste vil være at tage alle hjulparrene af vognen, og så lave dit "pæreforsøg" ved at sætte krokodillenæbene på hver sit hjul et hjulpar af gangen. Hvis/når pæren lyser har du fundet det eller de hjulpar, der er kortsluttet. Du skal alle hjulpar igennem, da der godt kan være mere end et hjulpar, der er kortsluttet.

Hilsen Gert

Like 0 kan lide
Top


Bent_P

Jyllands hovedstad

Indlæg: 1.294

PB

Toftegård, det er vist tid til en tur til forhandleren og reklamere over at dine vogne ikke virker efter hensigten. en vogn til 600-700 kroner skal du ikke selv rode med, det heddder reklamation.

__________________

Hilsen Bent P.

Märklin gennem 40 år, M, K og C-skinner

Like 0 kan lide
Top


Toftegaard

Indlæg: 80

PB

PTMadsen skrev:

Er nævnte vogn forsynet med intern ledningsforbindelse imellem bogierne? I bekræftende fald, kunne det tænkes at den ene bogie er drejet 180 grader?.

Det bragte mig lidt videre. Tog en bogie af og målte på den. Den fungerede korrekt i mine øjne. Hjulene er forbundet parvis på hhv venstre og højre side. Altså ikke pr. hjulsæt. Korrekt DC adfærd.

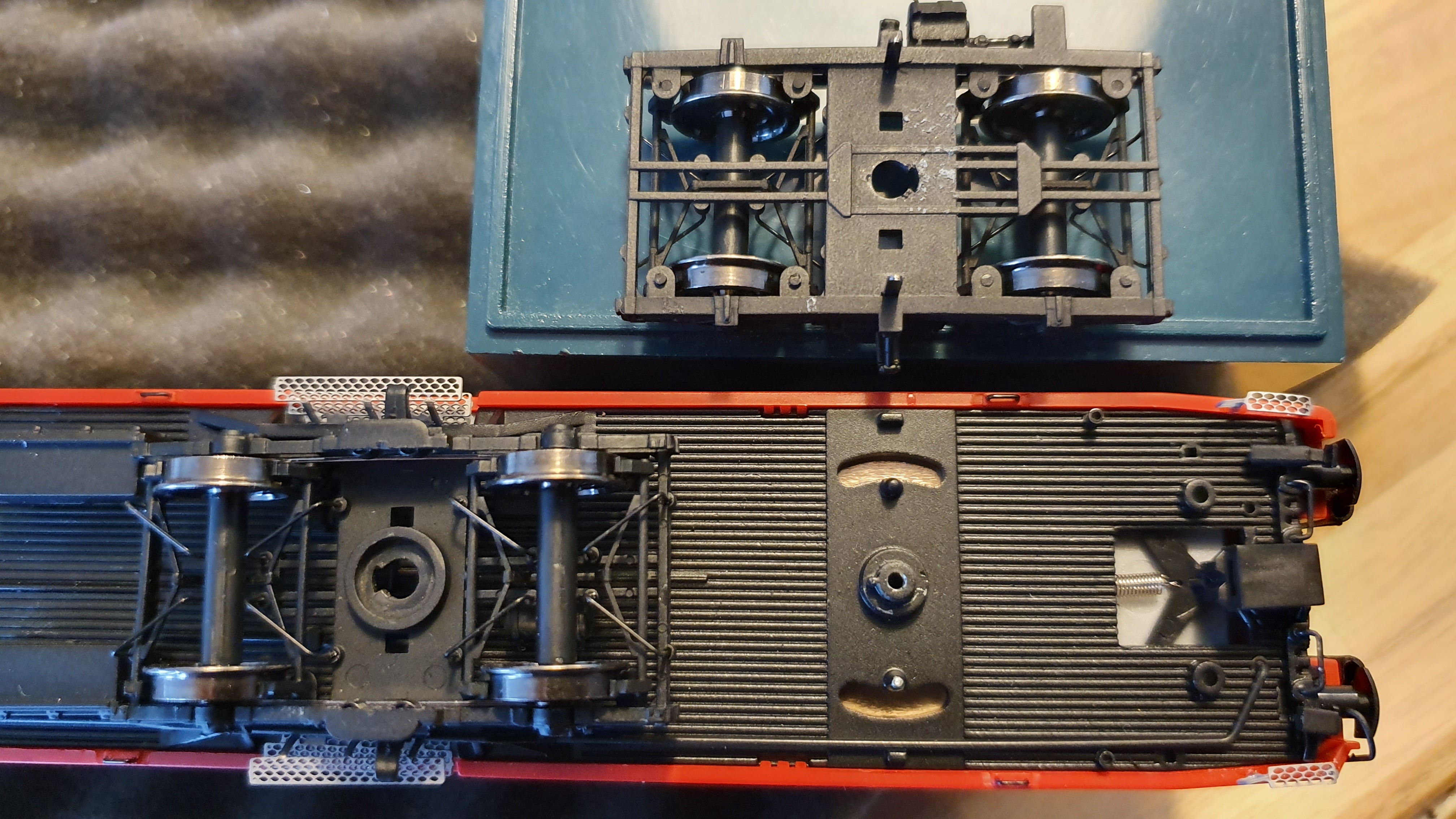

Men bogierne kan ikke vendes. Se nedenstående billede. De er konstrueret til envejsmontering. Der er en lille tap på soklen og tilsvarende plads på bogien.

Billede

Her ses også forbindelse mellem bogie og den 'indre elektronik'. Små tapper på bogien (øverst) rører ved nogle kontaktplader.

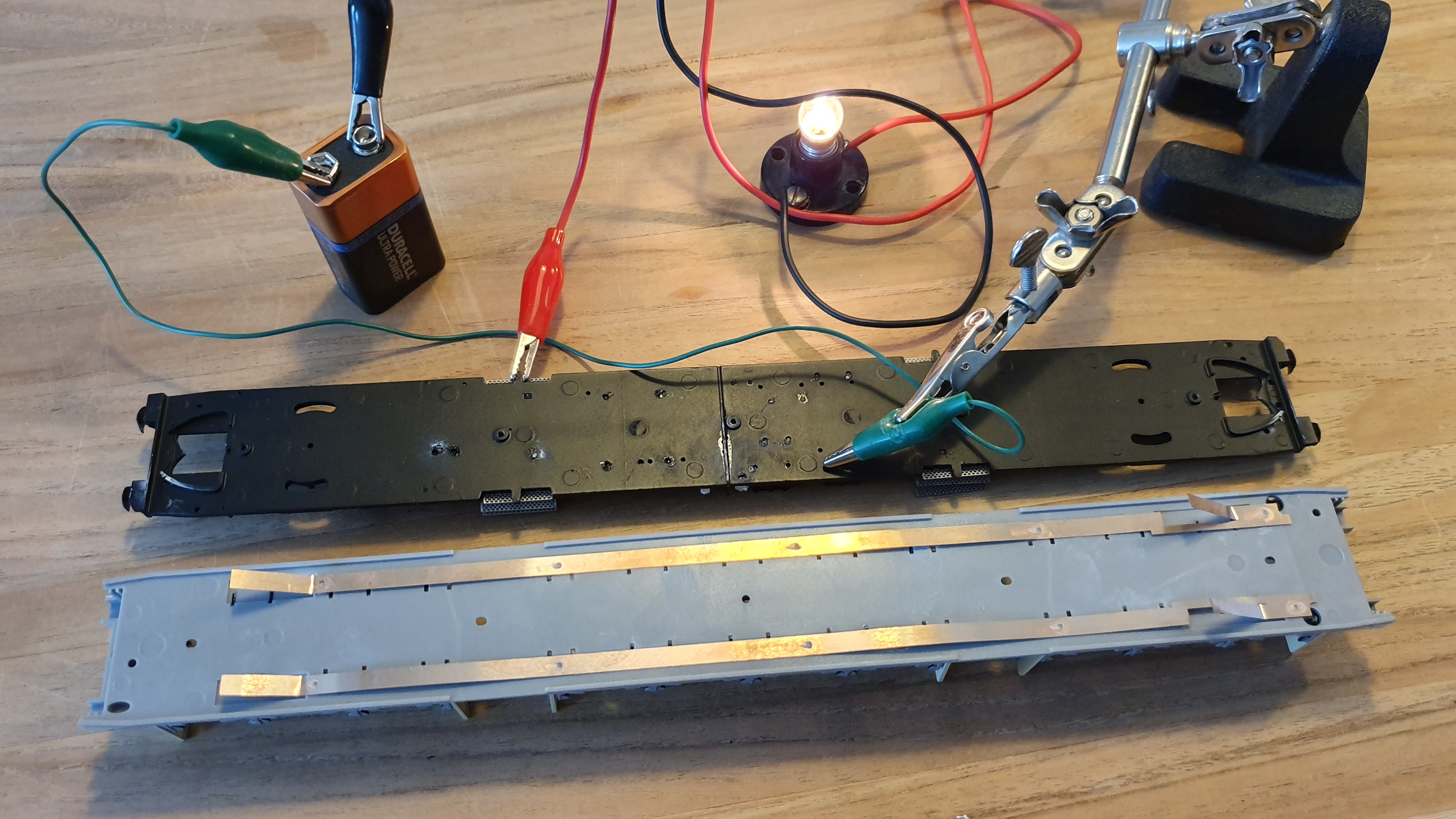

Der må være en kortslutning inde i vognen. Jeg må ind i den. Det skulle jeg jo alligevel, da jeg har nogle koblingsarme til alle vognene, som venter på, at jeg 'dykker ind' og bytter dem (se beskrivelse af det problem her: https://www.sporskiftet.dk/forum/modeljernbaner/skala-h0/problemer-med-mck%C2%B4s-bn-vogne).
