Lygtepæl af træ

 Hej.

Jeg har søgt rundt omkring men kan ikke finde svar på, hvor høj er de gamle lygtepæle af træ? Og hvor høj er højspændingsmasterne der har den trekant med isolatorer og tre tråde? Er der nogen her som kender målene?

  MVH Kurt

Like 0 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 3.779

PB  Blog  Hjemmeside

Da' Kurt.

Jeg har ikke nogen mål - men jeg har til gengæld masser af billeder af træpæle, og når man ser på disse, tror jeg godt man kan konkludere, at reglerne langt fra har ligget fast: Pælene er så høje, som der er behov for, der hvor de står.

Hvis du ser på en almindelig villavej, f.eks., gik der normalt ledninger fra pælen ind til huset i midten af en første sals højde - på mange ældre huse vil du stadig kunne se de klokker, ledningerne var sluttet til. Klokkerne sidder som regel en anelse lavere end trådene på selve pælene, så mit gæt vil være 5-6 meter høje pæle.

Men det har som sagt varieret meget med behovet - jeg har fotos af nogle fuldstændigt vanvittige konstruktioner fra den virkelige verden. Smile

__________________

MVH
Lars

Like 0 kan lide
Top


bqg

Indlæg: 1.102

PB

Lars Skjærlund skrev:

Da' Kurt.

Jeg har ikke nogen mål - men jeg har til gengæld masser af billeder af træpæle, og når man ser på disse, tror jeg godt man kan konkludere, at reglerne langt fra har ligget fast: Pælene er så høje, som der er behov for, der hvor de står.

Hvis du ser på en almindelig villavej, f.eks., gik der normalt ledninger fra pælen ind til huset i midten af en første sals højde - på mange ældre huse vil du stadig kunne se de klokker, ledningerne var sluttet til. Klokkerne sidder som regel en anelse lavere end trådene på selve pælene, så mit gæt vil være 5-6 meter høje pæle.

Men det har som sagt varieret meget med behovet - jeg har fotos af nogle fuldstændigt vanvittige konstruktioner fra den virkelige verden. Smile

Det er for lavt, hvis jeg ikke husker helt galt, skulle der være 5,5m fra kørebanen til nederste ledning. Dertil skal lægges nedhænget, så det er hen i retning af 8 m, men der er mange stikmaster(mast der f.eks. står i haven, hvorfra trådene går ind på gavlen) der ikke er ret høje.

__________________

Hans Kurt Hansen

Märklin K-Skinner
Epoke II, III & IV

Like 0 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 3.779

PB  Blog  Hjemmeside

Da' Hans Kurt.

bqg skrev:
Det er for lavt, hvis jeg ikke husker helt galt, skulle der være 5,5m fra kørebanen til nederste ledning. Dertil skal lægges nedhænget, så det er hen i retning af 8 m, men der er mange stikmaster(mast der f.eks. står i haven, hvorfra trådene går ind på gavlen) der ikke er ret høje.

Er du sikker på, at det ikke kun gælder, hvis ledningerne krydser kørebanen?

Jeg boede ind til for nylig i Rungsted, og her er der kun 4-5 år siden, pælene blev pillet ned - og jeg synes bestemt ikke, de var så høje.

Men når jeg kommer hjem, skal jeg grave nogle af mine mange fotos frem - de kan måske bringe os lidt nærmere. Jeg har også mange fotos fra Strandvejen i Vedbæk og Skodsborg: Her ses de mest utrolige konstruktioner - og pælene er helt klart noget højere.

__________________

MVH
Lars

Like 0 kan lide
Top


bqg

Indlæg: 1.102

PB

Lars Skjærlund skrev:

Da' Hans Kurt.

bqg skrev:
Det er for lavt, hvis jeg ikke husker helt galt, skulle der være 5,5m fra kørebanen til nederste ledning. Dertil skal lægges nedhænget, så det er hen i retning af 8 m, men der er mange stikmaster(mast der f.eks. står i haven, hvorfra trådene går ind på gavlen) der ikke er ret høje.

Er du sikker på, at det ikke kun gælder, hvis ledningerne krydser kørebanen?

Jeg boede ind til for nylig i Rungsted, og her er der kun 4-5 år siden, pælene blev pillet ned - og jeg synes bestemt ikke, de var så høje.

Men når jeg kommer hjem, skal jeg grave nogle af mine mange fotos frem - de kan måske bringe os lidt nærmere. Jeg har også mange fotos fra Strandvejen i Vedbæk og Skodsborg: Her ses de mest utrolige konstruktioner - og pælene er helt klart noget højere.

Der bliver normalt anvende 8, 10 og 12m master til lavspændings forsyningsanlæg hvilket vil give ca. 6,8,10 m over jord.
Det kan hænge sammen med hvornår de er blevet opsat, der er blevet ændret på højderne over tiden.

__________________

Hans Kurt Hansen

Märklin K-Skinner
Epoke II, III & IV

Like 0 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 3.779

PB  Blog  Hjemmeside

Da' Hans Kurt.

bqg skrev:
Der bliver normalt anvende 8, 10 og 12m master til lavspændings forsyningsanlæg hvilket vil give ca. 6,8,10 m over jord.

6 m over jord - så er vi da også ret enige, er vi ikke?

__________________

MVH
Lars

Like 0 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 3.779

PB  Blog  Hjemmeside

Så har jeg fået gravet nogle af mine gamle billeder af lygtepæle mm. op af arkivet - så kan man jo selv vurdere, hvor høje man mener, masterne er.

Først et par billeder fra Bukkeballevej i Rungsted:

Billede Billede

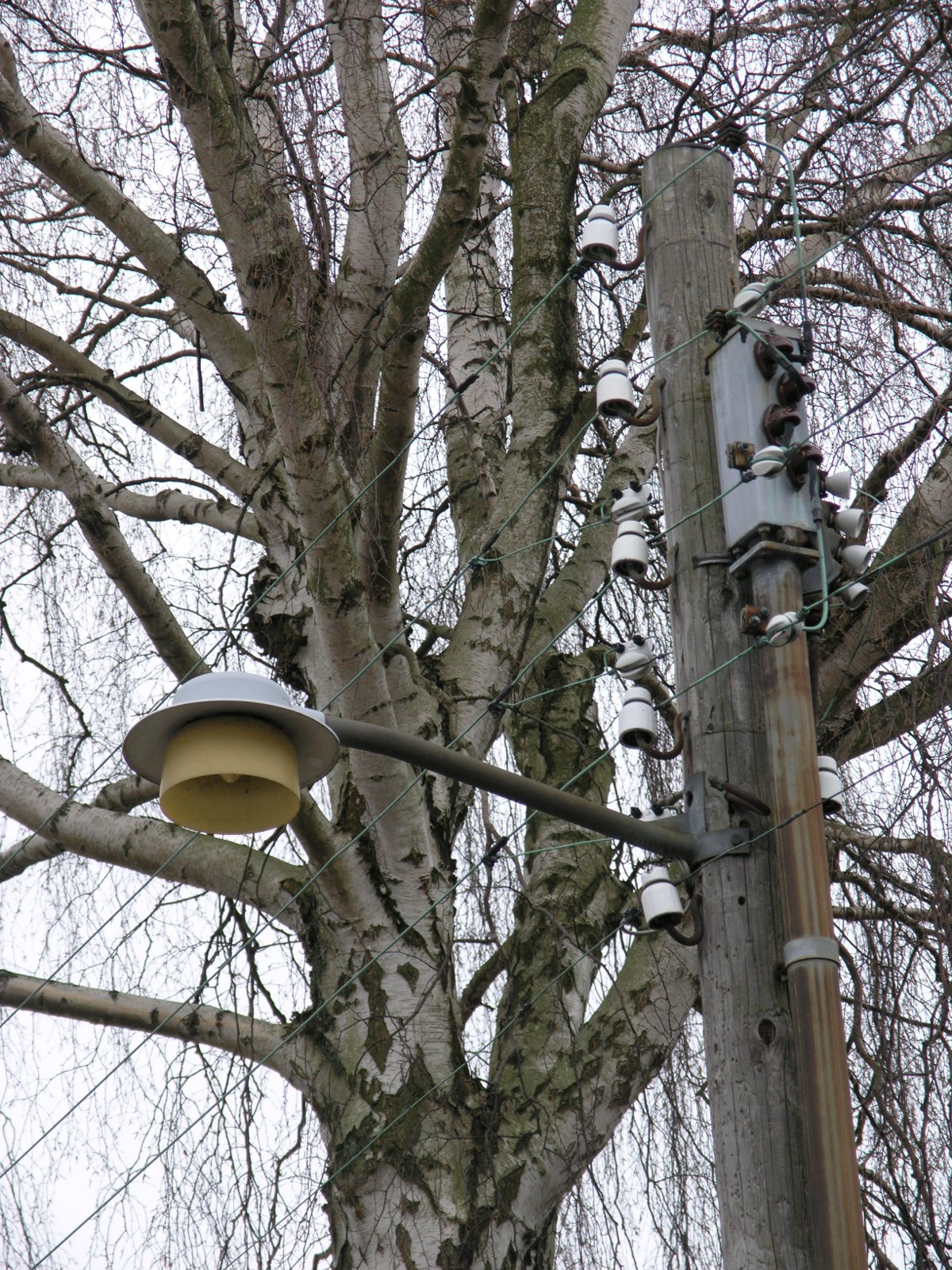

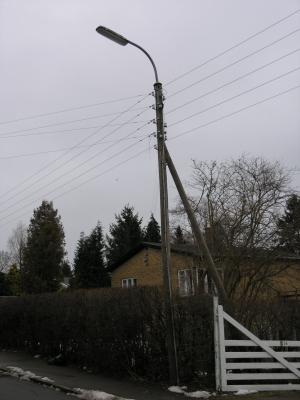

Det første viser min næsten-nabos hus - havelågen i forgrunden er altså ikke særligt høj. Og det næste billede viser, hvordan både pæl, lygte og tråde går under et almindeligt birketræ. Mens jeg boede der, havde vi konsekvent en til to strømafbrydelser hvert efterår, når stormene kom og der væltede træer ned over trådene.

Det næste billede er fra Immortellevej, også Rungsted:

Billede

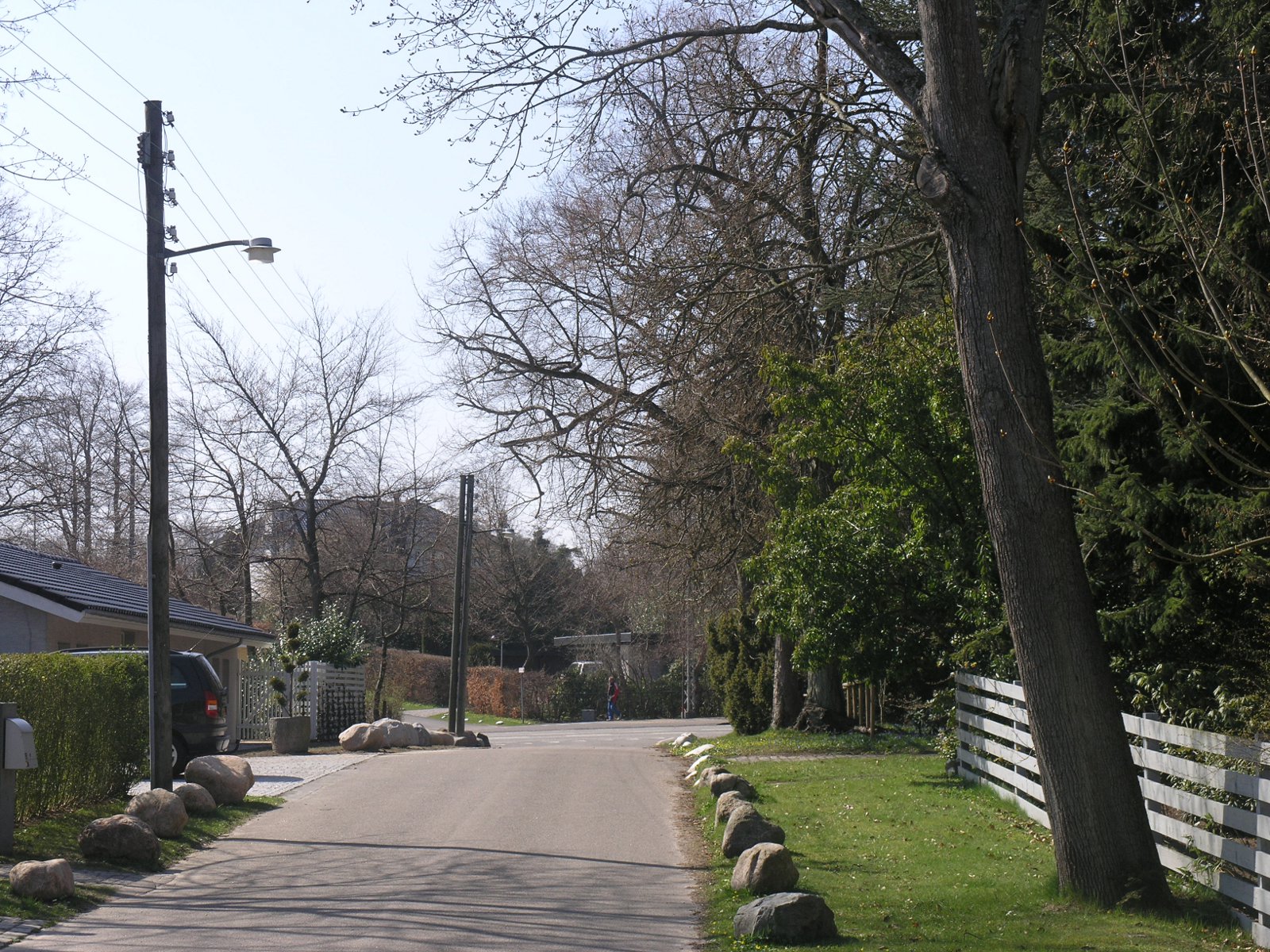

Se på hækkens højde, sammenlign med bilen i indkørslen.

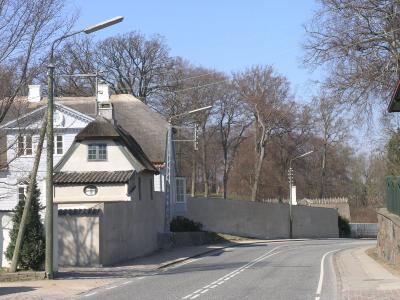

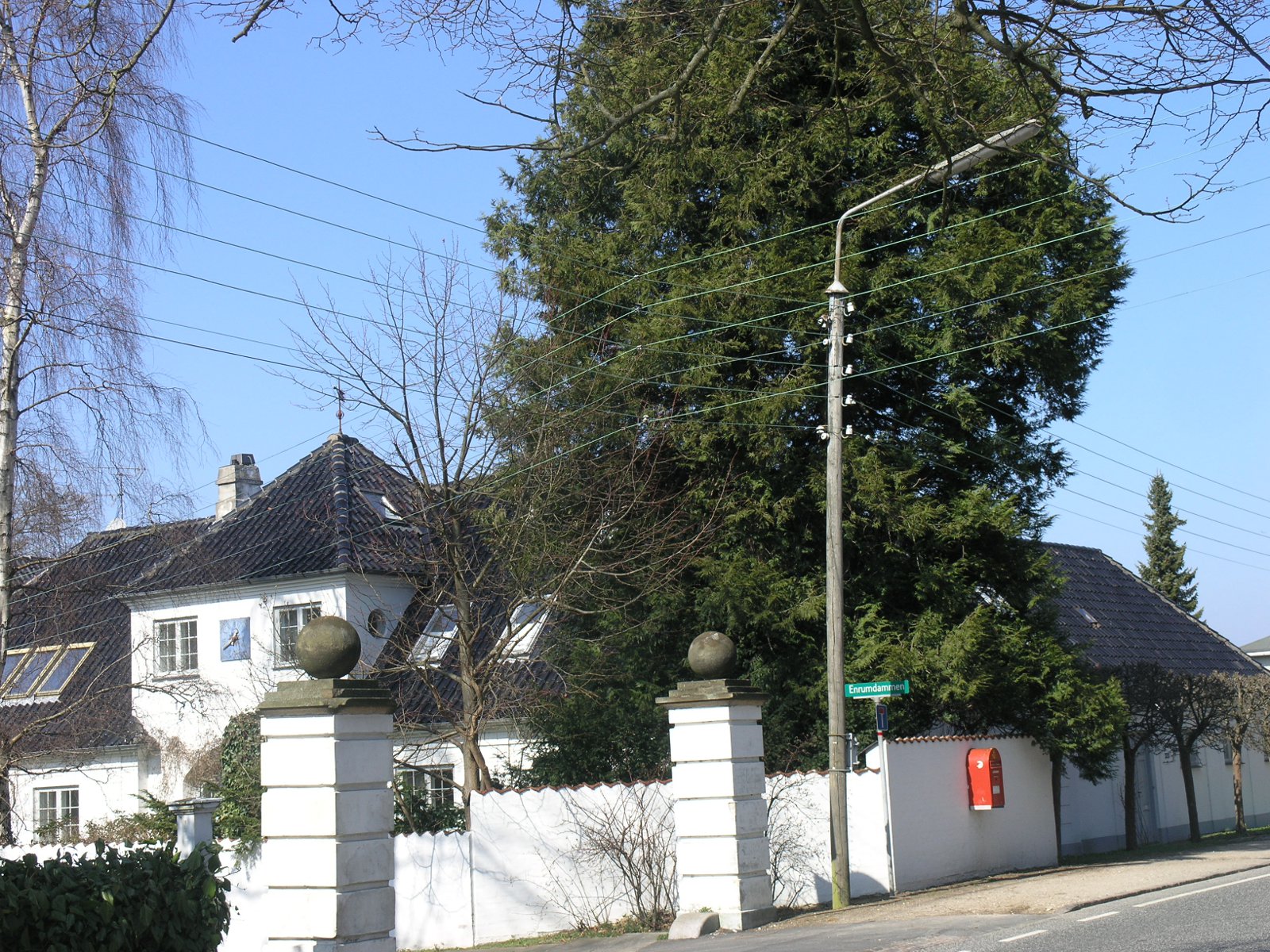

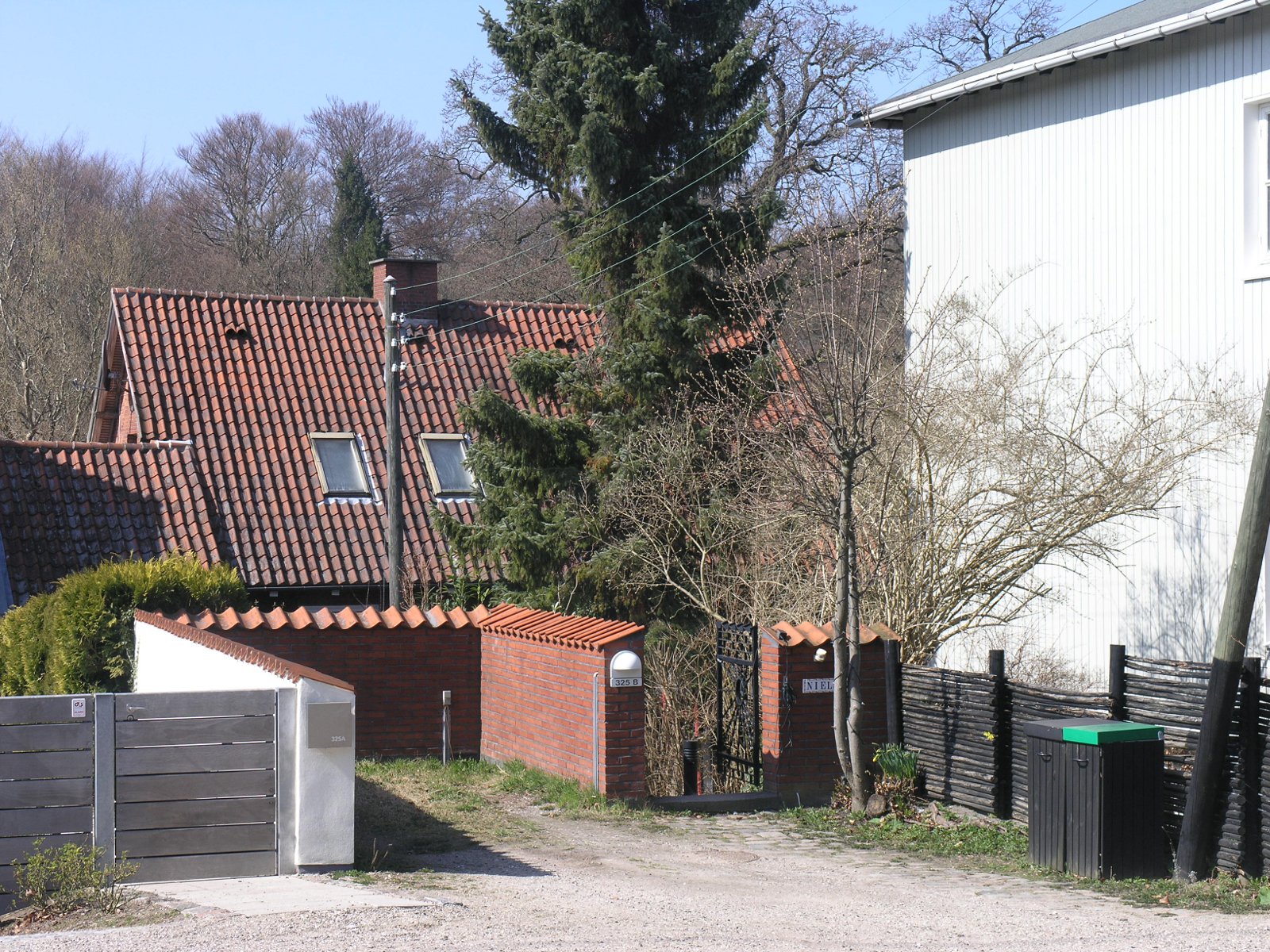

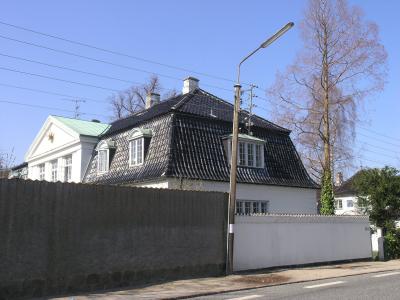

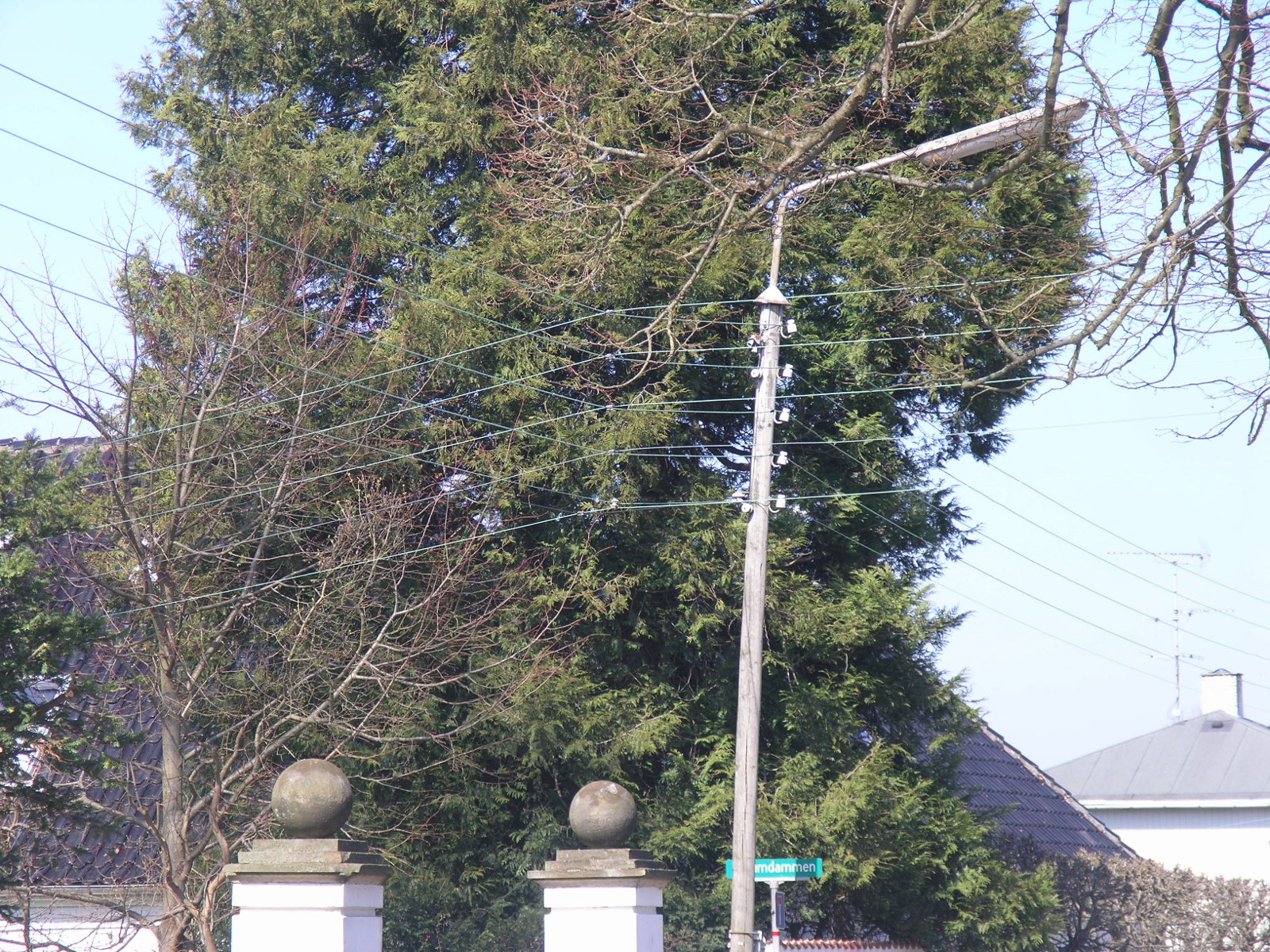

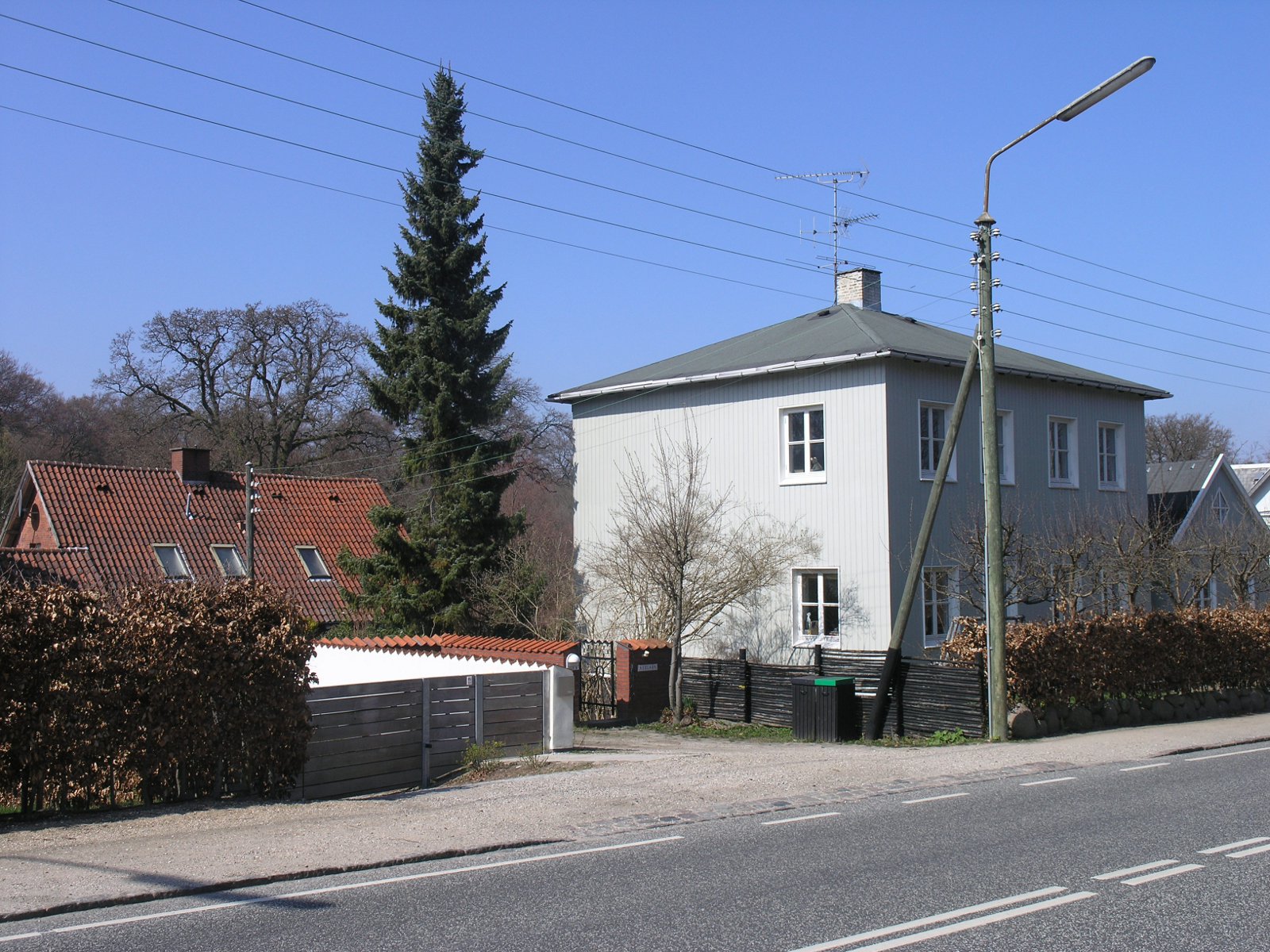

Til sidste en stribe fra Strandvejen i Vedbæk. Her havde de de mest umulige konstruktioner med store jerngitre, når trådene skulle omkring træer, der åbenbart blot havde fået lov til at vokse sig større og større. Dem har jeg også billeder af, men her har jeg udvalgt en stribe, der skulle gøre det muligt at vurdere pælenes højder:

Billede

Billede

Billede

Billede

 Billede

Billede

På det sidste billede kan man jo prøve at tage højden på skraldespandene og så gange den op ad pælen. Smile

__________________

MVH
Lars

Like 0 kan lide
Top


F.Ormstrup

Indlæg: 2.601

PB  Blog  Hjemmeside

Lygtepæle af træ havde/har en standardhøjde på 6 meter. Når vej/jernbane passeres er de højere og står meget tættere 6 - 8 meter. Der blev også lavet forskellige tiltag for at undgå farlige situationer hvis ledningerne faldt ned, når vej/jernbane passeredes.
10 kV masterne var 8 meter fra jord til hat.

Byggevejledning 220 V (H0) på: link
Byggevejledning 10 kV (H0) på: link

Like 0 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 3.779

PB  Blog  Hjemmeside

Glemte det næsten: Jeg tog også et par billeder ud af vinduet, inden jeg tog hjem fra arbejde i dag. Disse billeder er fra Jægersborg Allé i Charlottenlund:

Billede

Billede

Billederne er taget med en mobiltelefon ud gennem vinduet - det regnede, jeg havde meget at slæbe på, og jeg gad ikke gå udenfor for at få noget bedre.

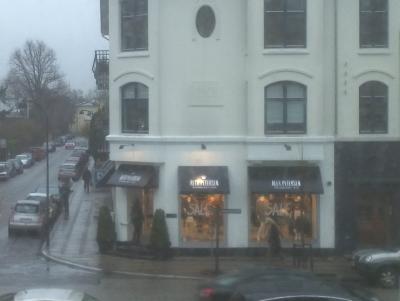

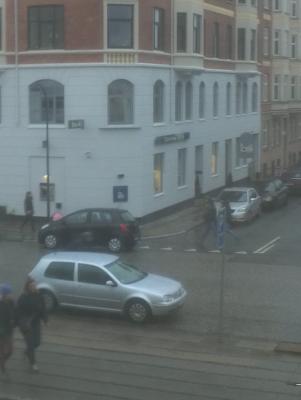

Men de kan godt bruges til at understrege pointen: På det første af banken kan man se en af de nye gadelygter, der kom op for et par år siden - se på pengeautomaten og bilerne - den er vel også omkring seks meter høj? Det næste er fra det andet gadehjørne, men samme sidevej: Her ser man også en gadelygte på hjørnet - men lidt længere henne, lige før det sidste vindue i 1. sals højde, kan man se klokkerne, hvor bygningen før fik el fra træpælene. De sidder klart højere end gadelygten, og det skal også nok passe, at pælene har været otte meter høje på Jægersborg Allé.

__________________

MVH
Lars

Like 0 kan lide
Top


bqg

Indlæg: 1.102

PB

Lars Skjærlund skrev:

Så har jeg fået gravet nogle af mine gamle billeder af lygtepæle mm. op af arkivet - så kan man jo selv vurdere, hvor høje man mener, masterne er.

Først et par billeder fra Bukkeballevej i Rungsted:

Billede Billede

Det første viser min næsten-nabos hus - havelågen i forgrunden er altså ikke særligt høj. Og det næste billede viser, hvordan både pæl, lygte og tråde går under et almindeligt birketræ. Mens jeg boede der, havde vi konsekvent en til to strømafbrydelser hvert efterår, når stormene kom og der væltede træer ned over trådene.

Det næste billede er fra Immortellevej, også Rungsted:

Billede

Se på hækkens højde, sammenlign med bilen i indkørslen.

Til sidste en stribe fra Strandvejen i Vedbæk. Her havde de de mest umulige konstruktioner med store jerngitre, når trådene skulle omkring træer, der åbenbart blot havde fået lov til at vokse sig større og større. Dem har jeg også billeder af, men her har jeg udvalgt en stribe, der skulle gøre det muligt at vurdere pælenes højder:

Billede

Billede

Billede

Billede

 Billede

Billede

På det sidste billede kan man jo prøve at tage højden på skraldespandene og så gange den op ad pælen. Smile

Fine billeder, de master er ikke over 6m, men det der er mere spændende, er brug af dobbeltmaster, stræbere og udliggere, både med lysrørsarmatur i toppen og paddehat på siden.
Det var heller ikke alle huse, hvor man har ledningerne ind på gavlen, men brugte på huse med lav rejsning ofte et tagstativ.

__________________

Hans Kurt Hansen

Märklin K-Skinner
Epoke II, III & IV

Like 0 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 3.779

PB  Blog  Hjemmeside

Da' Hans Kurt.

bqg skrev:
Fine billeder, de master er ikke over 6m, men det der er mere spændende, er brug af dobbeltmaster, stræbere og udliggere, både med lysrørsarmatur i toppen og paddehat på siden.

Jeg har omrking 100 billeder mere, så hvis I fedter lidt, kan det godt være, jeg kunne overtales til at uploade dem alle; en del af de øvrige er nærbilleder af konstruktionerne i toppen af masterne. Jeg syntes, det var relevant at tage billederne, mens jeg havde chancen - jeg flyttede fra Århus til Rungsted og var fuldstændig forbløffet over, at man i det rige Nordsjælland stadig havde luftledninger. I Jylland havde de været væk i årtier - ja, selv på Skarø, en meget lille ø i det sydfynske øhav, havde man indført jord- (og sø-) kabler i løbet af 80erne.

Men ikke i Nordsjælland: Eller mere præcist - det var NESA, senere Dong, der havde ansvaret, og NESA var ejet af Gentofte kommune. Så Gentofte kommune havde fået lagt kablerne i jorden, mens alle de omgivende kommuner, der "kun" var kunder hos NESA - og dermed Gentofte - måtte finde sig i luftledninger mange årtier frem. Under efterårsstormen i 1999 var vi uden strøm i Rungsted i mere end en uge - og på vej hjem fra arbejde i København var vi tæt på at blive grillet i bilen af nedfaldne ledninger på Strandvejen. Men NESA ville ikke betale - de ville have kommunerne til at betale - og mens de skændtes om det, måtte vi andre leve med de luftledninger, der ellers var afskaffet i resten af landet årtier tidligere.

Dong, der købte NESA, har fortsat stilen: Mens stort set alle andre elselskaber i Danmark for længst har indført moderne, fjernaflæste elmålere, må vi i Dong området fortsat affinde os med gammeldags, forældede målere, der skal aflæses med håndkraft. Igen har Dong en eller anden idé om, at de skal have andre til at betale for de målere, som landets øvrige elselskaber godt kan finde ud af at installere.

Men det er naturligvis klart, at Dong bliver nødt til at spare, hvor spares kan, når de også skal kunne betale de lønninger, de holder sig...

Anyway: Billederne fra Rungsted er taget i foråret 2005 - luftledningerne forsvandt nogle få år senere. Billederne fra Strandvejen i Vedbæk er taget i foråret 2009 - et halvt år senere var det hele væk.

__________________

MVH
Lars

Like 0 kan lide
Top


modeljernbane

smed

Indlæg: 348

PB

Hej. Tak for de mange svar, som helt sikker kan bruges. Og tak til Ormstrup, for oplysninger om hvordan man laver højspændingsmaster. Vi må gå ud fra at masterne er ca. 6 mtr. så går man nok ikke helt galt.

MVH Kurt

Like 0 kan lide
Top


PKimer

Indlæg: 4

PB

Hej.

Jeg har nogle træmaster liggende hjemme fra dengang vi fik strømmen lagt i  jorden !

Jeg kan måle dem, hyvis det skulle ha interesse !

Mvh

PKimer



Like 0 kan lide
Top


boholm

Service Engineer

Kastrup

Indlæg: 656

PB  Hjemmeside

Gode billeder fra Lars, men IMHO vil det være spændende at se variationer af master og lamper - og højder (flere af billederne ovenfor ligner hinanden). Evt. i en Wiki.

__________________

MVH
Bo Holmqvist

Et N-site: http://www.jernhesten.dk
