Frontlys til Heljan Styrevogn

Hej tog fans, jeg har fået et sæt frontlys til Heljans styrevogn, og fik at vide at de kunne sættes på ESU lysstav 50709 og jeg kan se der er nogle punkter på staven, men for ikke at brænde det hele af er der en som har sat dette lys i ville jeg gerne have lidt hjælp
__________________

med venlig hilsen

Fjorbak

kører 3 skinne på moduler, anlægget styres af Windigipet 2015.

Medlem af MIst-KOP = Märklin Insider Stamm Tisch - Kopenhagen

http://www.mist-kop.dk/

http://3modul.dk

http://fjorbak.dk/





Like 0 kan lide
Top


claus rasmussen

vejIngeniør

Kirke hyllinge

Indlæg: 175

PB  Blog

Hej Jan

Jeg har ikke selv prøvet det endnu, men det ser forholdsvis enkelt ud hvis du følger vejledningen.

Nedenfor udsnit fra vejledningen:

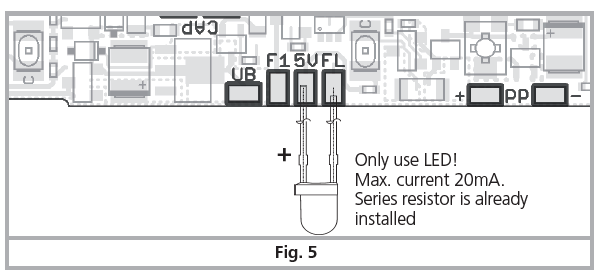

Optional front light:

For operation in Control/Cab car, as shown in Fig. 5, a white front light can be added. Only white or yellow LEDs with a maximum current consumption of 15mA may be used. A series resistor is already installed. The front light works like the rear light, directionally.



Billede



Mvh Claus Juul

__________________

H0 2-skinne Tillig Elite code 83, Dansk epoke 3, 4 og 5, DCC med ECoS II & ITrain.

Like 0 kan lide
Top


PerR

Indlæg: 15

PB

Hej Jan,

du skriver ikke hvad det er for et belysningssæt du har fået.

Har du eventuelt et varenummer og producent?

Når du skriver "et sæt" er der normalt tale om flere lysdioder (LED'er) og sikker nok 3.

Hvis "sættet" består af en printplade med LED'er på, så kan disse være forbundet i serie eller parallel og sikkert også med en formodstand.

Claus skriver at ESU dekoderen har en indbygget formodstand. Men det er vigtigt at vide om værdien af denne formodstand er tilpasset LED'er i serie eller parallel.

Mvh Per

 PS: dette er også en kommentar fra område 4070 Smile



__________________

Mvh Per

 Marklin K/(C) skinner / Marklin CS3+ (60216) /CS2 (60214, 60215) / Marklin 60061/60101 /  60174 Booster / MS1 / MS2
Tilbehør :  7286 Drejeskive(analog)  Applikationer : Marklin Mobilstation (Android)



Like 0 kan lide
Top


fjorbak

Indlæg: 568

PB

Hej Per R og Claus begge i 4070

det er et print fra Fyns modeltog til 149 incl print og toplys Styrevognsprint Heljan og Togmodelle styrevogne med dioder, jeg er kommet frem til at det slutlys som er på staven der bruges det, og trekantlys (frontlys) sættes på 5v og FL må være = stel

Smile :) Smile



__________________

med venlig hilsen

Fjorbak

kører 3 skinne på moduler, anlægget styres af Windigipet 2015.

Medlem af MIst-KOP = Märklin Insider Stamm Tisch - Kopenhagen

http://www.mist-kop.dk/

http://3modul.dk

http://fjorbak.dk/





Like 0 kan lide
Top


fjorbak

Indlæg: 568

PB

Igen tak for hjælpen, jeg fik det lidt mere skåret ud i pap på baneforum.dk men uden jeres hjælp havde jeg blot været lidt mere forvirret

__________________

med venlig hilsen

Fjorbak

kører 3 skinne på moduler, anlægget styres af Windigipet 2015.

Medlem af MIst-KOP = Märklin Insider Stamm Tisch - Kopenhagen

http://www.mist-kop.dk/

http://3modul.dk

http://fjorbak.dk/





Like 0 kan lide
Top


PerR

Indlæg: 15

PB

Hej,

det var en god beskrivelse du fik på baneforum.

Så har du måske vognen med i klubben på onsdag (den 7. marts)?

Og til Claus, så kunne du måske også have lyst til at komme forbi i vores klub i Skibby (4050) for at se hvad vi går og laver.

Der er åbent for gæster den første onsdag i måneden (på onsdag). Vi holder til på Fjordlandsskolen. Se mere på www.mjkhh.dk.

Jeg ved godt at du kører 2-skinne og vi kører 3-skinne. Vi er iøvrigt ved at starte op med iTrain.

Mvh Per







__________________

Mvh Per

 Marklin K/(C) skinner / Marklin CS3+ (60216) /CS2 (60214, 60215) / Marklin 60061/60101 /  60174 Booster / MS1 / MS2
Tilbehør :  7286 Drejeskive(analog)  Applikationer : Marklin Mobilstation (Android)



Like 0 kan lide
Top


claus rasmussen

vejIngeniør

Kirke hyllinge

Indlæg: 175

PB  Blog

Hej Jan

Måske har du lyst til at beskrive løsningen her på sporskiftet for dem som måske ikke lige ser det på baneforum Wink

Mvh Claus Juul

__________________

H0 2-skinne Tillig Elite code 83, Dansk epoke 3, 4 og 5, DCC med ECoS II & ITrain.

Like 0 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.018

PB

Her er linket:

https://baneforum.dk/viewtopic.php?f=6&t=2641
