Vendesløjfemodul - spørgsmål.

Hej alle.

Nu er man så småt kommet igang med banen. Jeg kommer til at have 2 vendesløjfer - og syntes at LDT´s ser fin ud til mig. Men så faldt jeg over Tams ksm-2 modul som er billigere. Er der nogen forskel på de to moduler og hvad er jeres anbefalinger?



Mvh Olsen.

Ps: der kommer flere spørgsmål!

__________________
Mvh Olsen (Olsens-modeltrain.com)

Lenz 100,
Amerikansk, Broadway, Athearn..H0 på Tillig.
Like 0 kan lide
Top


Harley

IT-bygger

Aars

Indlæg: 106

PB

Hej Olsen



Har du overvejet at lave dem selv, jeg har fundet denne side: Reverseloop den har jeg selv tænkt mig at lave

Like 0 kan lide
Top


Olsen

Svendborg

Indlæg: 191

PB

Hey Harley.

Nej, jeg er ikke specielt kløgtig i elektronik og vil ikke rode mig ud i noget pt. Men en skønne dag når jeg har rodet med modeltog i mange år...måske!

__________________
Mvh Olsen (Olsens-modeltrain.com)

Lenz 100,
Amerikansk, Broadway, Athearn..H0 på Tillig.
Like 0 kan lide
Top


ppilot

Indlæg: 135

PB  Blog  Hjemmeside

Kender ikke Tamsen, men har selv LDT i saml-selv udgaven som er meget, meget nem at lodde sammen og lige så let at montere. Den spiller bare Smile



mvh

__________________

Peter


Banemester og stationsforstander på
Jonstrupbanen! Hat ____________________________________
2-skinne DCC, multimaus, MY 1114, MZ 1414, MT 152, MR/MR, MZ 1401, ML6, MA 460/Sølvpilen danske epoke IV

Like 0 kan lide
Top


Harley

IT-bygger

Aars

Indlæg: 106

PB

Olsen skrev:

Hey Harley.

Nej, jeg er ikke specielt kløgtig i elektronik og vil ikke rode mig ud i noget pt. Men en skønne dag når jeg har rodet med modeltog i mange år...måske!

Så må jeg vel slippe mine dekodere lidt og få lavet et print til vendesløjfe, så er det da muligt du kan købe en færdig version, hvis du kan vente på resultatet

Like 0 kan lide
Top


Olsen

Svendborg

Indlæg: 191

PB

Jamen du er da en rigtig flink en! Men inden jeg siger ja tak, må jeg dog lige (på grund af uvidenhed) høre om dine hjemmelavede moduler vil virke på min bane med Dcc, lenz controller og evt. traincontroller??

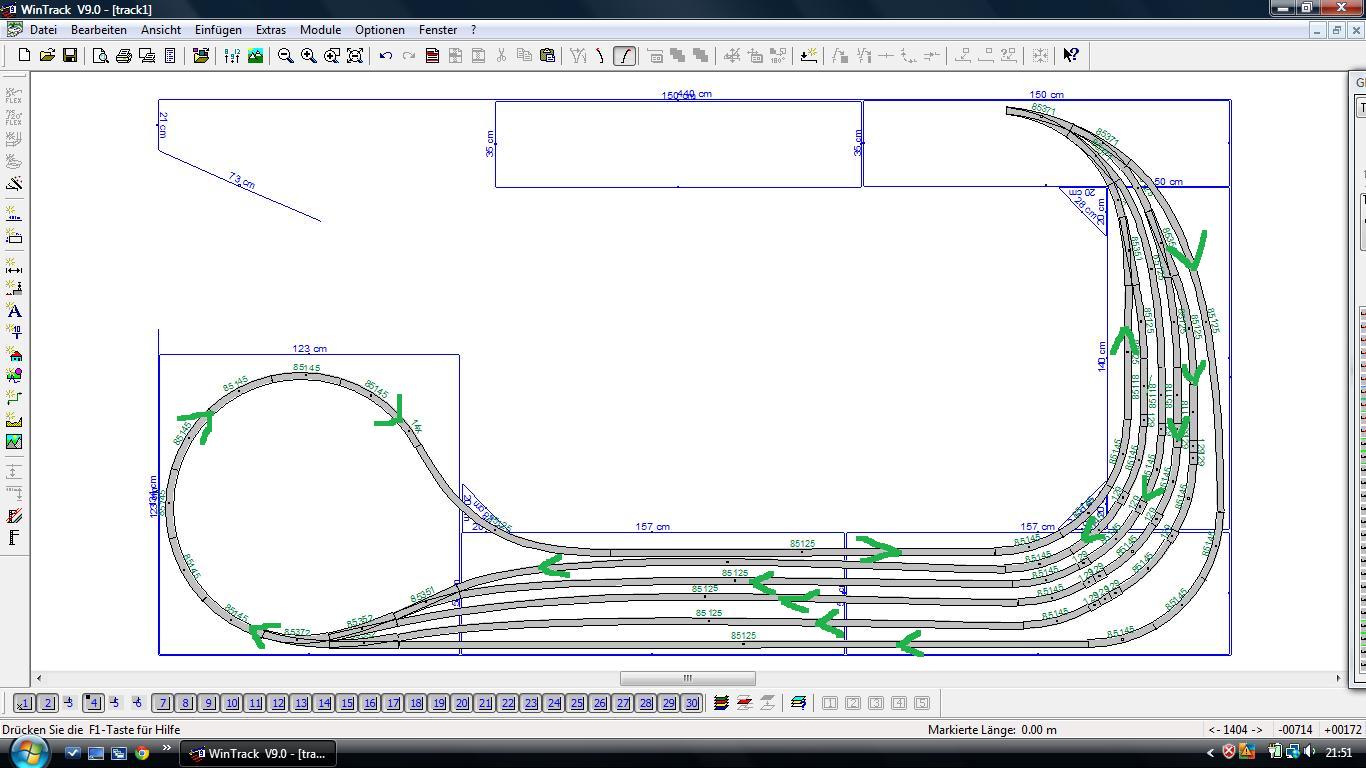

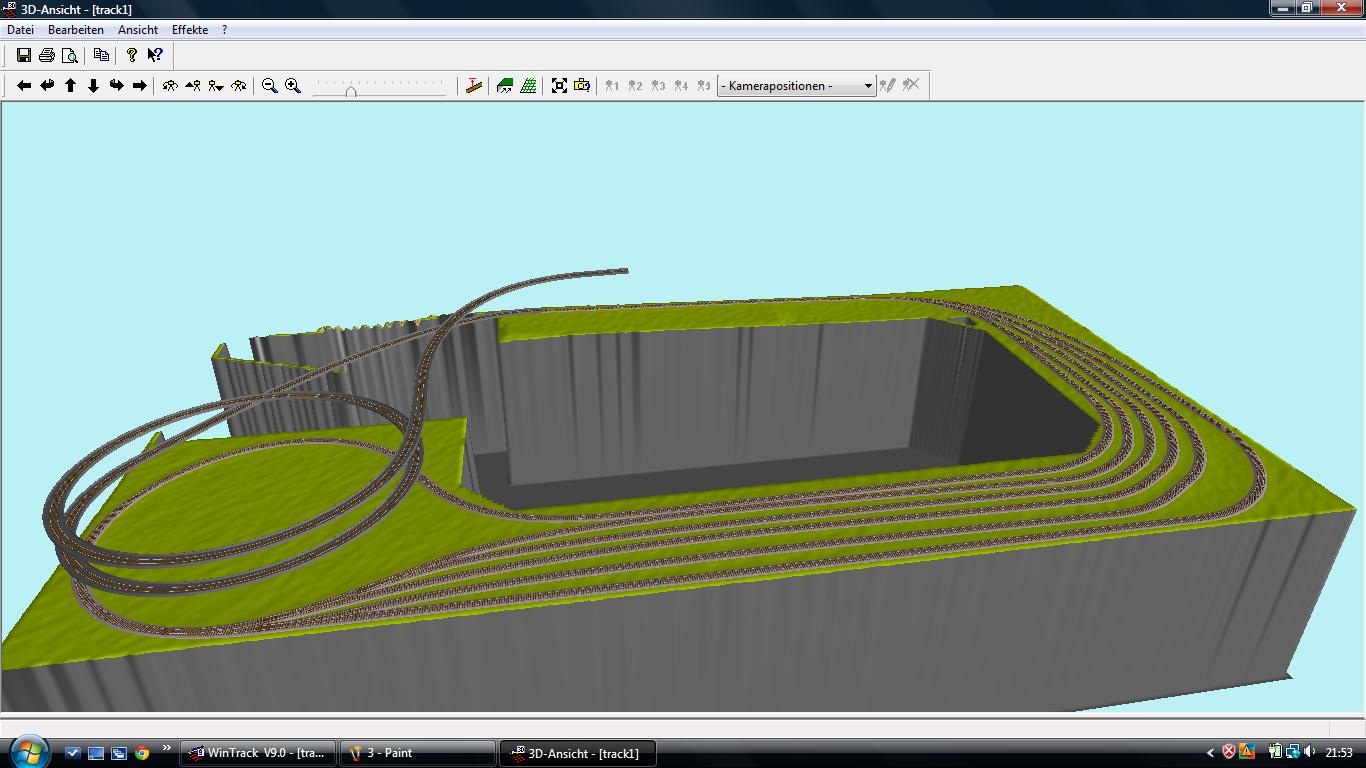

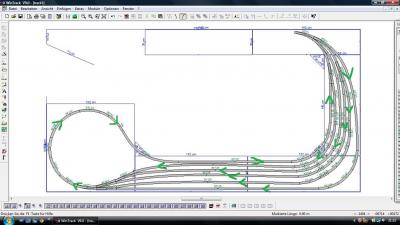

Jeg kan ligeså godt komme med det næste spørgsmål som vil presse sig på med det samme, det lyder: Hvordan skal "sløjfemodulet" tilsluttes på min skyggegård? vedhæfter tegning så du/i kloge hoveder evt. kan tegne lidt på den.

Billede

Billede

__________________
Mvh Olsen (Olsens-modeltrain.com)

Lenz 100,
Amerikansk, Broadway, Athearn..H0 på Tillig.
Like 0 kan lide
Top


HNE3003

sælger

Indlæg: 445

PB  Hjemmeside

Hej Olsen. På din skjulte banegård, har du 5 spor, og et retur. Der hvor de bliver til (retur) skal begge skinne skæres over, og Lige der skal du lave et stykke, der er langt nok, til at dit længeste tog Kan holde der, så skæres begge skinner igen, og der imellem har du Din vende sløjfe. Jeg har en fra Lenz LK200, og en fra ABC modeltog, og De virker godt, begge 2... Cool
__________________

WWW.ets.acnshop.eu

DCC på Tillig Elite, mest Danske toge, men alt der
har kørt i DK er velkommen, gerne MY´er og MZ´er
og ME`er....

Intellibox Games on Track

Like 0 kan lide
Top


Olsen

Svendborg

Indlæg: 191

PB

Hej HNE3003.

Så simpelt! Tak, det var hvad jeg håbede på, men ville gerne bekræftes Smile

__________________
Mvh Olsen (Olsens-modeltrain.com)

Lenz 100,
Amerikansk, Broadway, Athearn..H0 på Tillig.
Like 0 kan lide
Top


Harley

IT-bygger

Aars

Indlæg: 106

PB

HNE3003 skrev:
Hej Olsen. På din skjulte banegård, har du 5 spor, og et retur. Der hvor de bliver til (retur) skal begge skinne skæres over, og Lige der skal du lave et stykke, der er langt nok, til at dit længeste tog Kan holde der, så skæres begge skinner igen, og der imellem har du Din vende sløjfe. Jeg har en fra Lenz LK200, og en fra ABC modeltog, og De virker godt, begge 2... Cool

Det var lige det jeg ville have sagt, dog skal der i begge ender være et kort stykke skinne (sensorstykke) der kun har forbindelse til vendesløjfemodulet, det bruges til at sende strøm til modulet så det ved hvilken ende toget kommer fra og kan vende strømmen derefter, og i modsætning til LDT vil jeg anbefale at lave stykket så kort som muligt da det modul jeg vil lave ikke sender strøm til sensorstykket.

Og med hensyn til om modulerne virker på DCC, det må jeg finde ud af ellers kan jeg heller ikke selv bruge dem Wink

Like 0 kan lide
Top


Olsen

Svendborg

Indlæg: 191

PB

Ok, hvor kort kan det sensorstykke være?  Så er jeg spændt på om det virker når du har afprøvet et modul Smile

__________________
Mvh Olsen (Olsens-modeltrain.com)

Lenz 100,
Amerikansk, Broadway, Athearn..H0 på Tillig.
Like 0 kan lide
Top


HNE3003

sælger

Indlæg: 445

PB  Hjemmeside

Det står der ikke noget om i vejledning... Og jeg har det ikke, og begge virker som de skal.. så Det er der vist ikke nogen grund til... Cool Wink
__________________

WWW.ets.acnshop.eu

DCC på Tillig Elite, mest Danske toge, men alt der
har kørt i DK er velkommen, gerne MY´er og MZ´er
og ME`er....

Intellibox Games on Track

Like 0 kan lide
Top


Olsen

Svendborg

Indlæg: 191

PB

Så du har afprøvet med Dcc? Jamen så kan jeg da sikkert aftage 2 stk - hvis du vil producere. Du kan evt. sende en pm for yderligere oplysninger (pris, andet).

Mvh Olsen.

__________________
Mvh Olsen (Olsens-modeltrain.com)

Lenz 100,
Amerikansk, Broadway, Athearn..H0 på Tillig.
Like 0 kan lide
Top


Harley

IT-bygger

Aars

Indlæg: 106

PB

HNE3003 skrev:
Det står der ikke noget om i vejledning... Og jeg har det ikke, og begge virker som de skal.. så Det er der vist ikke nogen grund til... Cool Wink

LDT og TAMS modulerne er elektroniske og registrerer evt. kortslutning for derefter at vende polariseringen og er derfor ikke afhængige af sensorstykke, de moduler jeg vil lave har ikke kortslutningselektronik og er derfor afhængig af at vide hvilken ende toget kommer fra, derfor sensorstykker.

Sensorstykket skal helst være mindre end akselafstanden på den mindste boogie man har, for at undgå at miste strømtilførsel til lok og vogne.

Like 0 kan lide
Top


Fiona

Indlæg: 135

PB

Harley skrev:

HNE3003 skrev:
Det står der ikke noget om i vejledning... Og jeg har det ikke, og begge virker som de skal.. så Det er der vist ikke nogen grund til... Cool Wink

LDT og TAMS modulerne er elektroniske og registrerer evt. kortslutning for derefter at vende polariseringen og er derfor ikke afhængige af sensorstykke, de moduler jeg vil lave har ikke kortslutningselektronik og er derfor afhængig af at vide hvilken ende toget kommer fra, derfor sensorstykker.

Sensorstykket skal helst være mindre end akselafstanden på den mindste boogie man har, for at undgå at miste strømtilførsel til lok og vogne.

Jeg er nu ret sikker på, at LDT også bruger sensorstykker og ikke kortslutning. TAMS kender jeg ikke til.

__________________

VH
Jørgen

Like 0 kan lide
Top


Harley

IT-bygger

Aars

Indlæg: 106

PB

Fiona skrev:

Jeg er nu ret sikker på, at LDT også bruger sensorstykker og ikke kortslutning. TAMS kender jeg ikke til.

Min fejl, LDT bruger sensorstykker, TAMS har elektronisk styring Smile

Like 0 kan lide
Top


Olsen

Svendborg

Indlæg: 191

PB

Nu bliver jeg da nysgerrig, er der ingen der kender Tams? Hvad er kvalitetsforskellen i sensorstykker kontra elektronisk styring?? Her tænker jeg også på prisen hvor Tams koster ca. 25 Euro kontra ca. 50 Euro for LDT.



Mvh Olsen.

__________________
Mvh Olsen (Olsens-modeltrain.com)

Lenz 100,
Amerikansk, Broadway, Athearn..H0 på Tillig.
Like 0 kan lide
Top


Fiona

Indlæg: 135

PB

Olsen skrev:

Nu bliver jeg da nysgerrig, er der ingen der kender Tams? Hvad er kvalitetsforskellen i sensorstykker kontra elektronisk styring?? Her tænker jeg også på prisen hvor Tams koster ca. 25 Euro kontra ca. 50 Euro for LDT.



Mvh Olsen.

Du skal være opmærksom på, om du køber byggesæt eller færdigmoduler. De priser du nævner, er for TAMS tilfælde et byggesæt og for LDT's tilfælde et færdigmodul. TAMS er dog under alle omstændigheder billigere.

Link til TAMS : http://www.tams-online.de/htmls/produkte/ksm1/produkte_ksm1.html

Link til LDT: http://www.ldt-infocenter.com/

Bemærk at der begge steder er links til brugsanvisninger.

Bemærk også at TAMS laver et modul til sensorstykker: http://www.tams-online.de/htmls/produkte/ksm2/produkte_ksm2.html Dette er prismæssigt på niveau med LDT.

Du skal altså overveje, om du vil have et modul der reagere på kortslutning (når modulet registrerer en kortslutning, ændrer det lynhurtigt, inden centralen registrerer det, polariteten i skinnerne i vendesløjfestykket) eller et med sensorstykker. Det siges (har ingen erfaring med dette), at ved kortslutningsmoduler er der større risiko for beskidte hjul og skinner. (Der dannes gnister ved kortslutning).

__________________

VH
Jørgen

Like 0 kan lide
Top


Harley

IT-bygger

Aars

Indlæg: 106

PB

Fiona skrev:

Det siges (har ingen erfaring med dette), at ved kortslutningsmoduler er der større risiko for beskidte hjul og skinner. (Der dannes gnister ved kortslutning).

Rart at vide, det er dog ikke derfor jeg vil lave moduler med sensorstykker.

De diagrammer jeg har fundet til kortslutningsmoduler er væsentlig mere komplekse end dem med sensor, og jo simplere ting er bygget jo længere plejer de at holde

Like 0 kan lide
Top


Olsen

Svendborg

Indlæg: 191

PB

Hej Igen.

Nu er det ved at være tid for at pungen skal tømmes. Servo, dekodere, Interface og ikke mindst det kære vendesløjfemodul - jeg faldt over train modules :Train Modules 73856 Digitales Kehrschleifenmodul im Conrad Online Shop  - nogen der kender det? Det er jo umiddelbart fornuftig pris, men fungere det på samme facon som de i denne tråd omtalte moduler? (syntes jeg det ser ud til).

__________________
Mvh Olsen (Olsens-modeltrain.com)

Lenz 100,
Amerikansk, Broadway, Athearn..H0 på Tillig.
Like 0 kan lide
Top


Fiona

Indlæg: 135

PB

Olsen skrev:

Hej Igen.

Nu er det ved at være tid for at pungen skal tømmes. Servo, dekodere, Interface og ikke mindst det kære vendesløjfemodul - jeg faldt over train modules :Train Modules 73856 Digitales Kehrschleifenmodul im Conrad Online Shop  - nogen der kender det? Det er jo umiddelbart fornuftig pris, men fungere det på samme facon som de i denne tråd omtalte moduler? (syntes jeg det ser ud til).

Hej

Dette modul fungerer ved at registrere kortslutning. Se brugsanvisning : http://www.produktinfo.conrad.com/datenblaetter/475000-499999/497090-an-01-ml-TM_KEHRSCHLEIFENMODUL_F_DIGIBETR_de_en.pdf



__________________

VH
Jørgen

Like 0 kan lide
Top


Elmer

Indlæg: 17

PB

Hej.

Mon der stadig er liv i denne gamle tråd?

Jeg er ved at bygge banen om og det ender med at jeg skal bruge mindst 3 vendesløjfer.

Jeg syntes de færdige "dekodere" er lidt dyre, så jeg vil høre hvordan det går med at lave dem selv? Der er jo kun komponenter på for 20-30kr - ser det ud til.

Udgaven med sensor-skinne-stykker tiltaler mig, selvom det kan give problemer for 2-akslede maskiner.

Har du (eller andre) fået lavet et print eller lignende som virker, og som jeg kan købe eller kopierer?

Jeg kører med Intelligbox, 2 skinne, DCC.

m.v.h. Elmer

Like 0 kan lide
Top


Bent_P

Jyllands hovedstad

Indlæg: 1.303

PB

Byggesæt koster 30€, færdige moduler lidt mere. Lenz LK 200 som foretrækkes af mange 2-skinnefolk fås på ebay til 55€ per styk. Jeg har heldigvis ikke problemer med vendesløjfer, da jeg kører 3-skinne, men til gengæld gider jeg heller ikke at rode med bygselv løsninger, når et færdigt Lenz modul ikke koster mere.

__________________

Hilsen Bent P.

Märklin gennem 40 år, M, K og C-skinner

Like 0 kan lide
Top


Elmer

Indlæg: 17

PB

Hej Bent

Tak for svar, men det er jo ikke lige det jeg efterlyser. Jeg er gl radiomekaniker og kan godt læse et diagram og lodde lidt komponenter sammen.

3 færdige moduler løber jo op i nærheden af en tusse og for det gider jeg godt at bruge en aften med loddekolben.



m.v.h.

Elmer

Like 0 kan lide
Top


Traxx

Indlæg: 112

PB

overhovedet ikke -- sådan et færdigt modul kan fåes til 28 euro i tyskland

http://www.voelkner.de/products/227429/Tm-Kehrschleifenmodul-fuer-Digita...
