sporskifter og vingesignal

:(  jeg har et problem med mine ting, det drejer sig om at forbinde rigtig, jeg har lavet en lille video af hvordan jeg har sat mit sammen, den er her  http://www.facebook.com/video/video.php?v=10150392207424683

hvis i undre jer over jeg siger prøv se her osv er det fordi jeg arbejder sammen med en anden, nå men mit problem er jeg sagtens kan få selve vingesignalet til at skifte op og ned og jeg kan også få sporskiftet til at skifte, det er enkelt nok som jeg viser på videoen, men den næste problem er jeg ikke kan få lysene til at virke i tingene også, jeg ved at pæren i hvertfald i sporskifteren ikke er sprunget, men hvordan for jeg det forbundet rigtigt så alt virker ?



jeg har set lidt på nettet effter en beskrivelse af det men kan stortset intet finde dvs, jeg har fundet lidt på engelsk men er ikke så god til det.

Jeg syntes jeg har prøvet og prøvet kan bare ikke få det hen, jeg har Märklin h0 m skinner analog gammel skidt men kan godt li det da det er nostalgisk.

Like 0 kan lide
Top


Ty2 406

Frederikssund

Indlæg: 128

PB  Hjemmeside

Hej.

Du skal tage og sætte den gule ledning fra transformeren i fordeleren (7209), og derefter sætte alle de gule ledninger deri. Så er der strøm til lamperne i både signal og sporskifte. Derefter kan du tage den ledning du sætter i sporskiftet og sætte i enden af signalet, så er der også stel på signalet. Så skulle signal og sporskifte både kunne skifte og lyse.

Hvis det kan hjælpe vil jeg godt lave en tegning, der viser hvordan det skal forbindes.

__________________

Venlig Hilsen.

Peter Wiese.

Like 0 kan lide
Top


johnzaar

Indlæg: 10

PB

det må du meget gerne ven og tak



Like 0 kan lide
Top


johnzaar

Indlæg: 10

PB

hvad med den fra fordeleren jeg har sat i skinnen ved sporskiftet ?



Like 0 kan lide
Top


johnzaar

Indlæg: 10

PB

det virker nu tusind tak

Like 0 kan lide
Top


Ty2 406

Frederikssund

Indlæg: 128

PB  Hjemmeside

Hej.

Her er en tegning. Håber at den kan hjælpe dig.

AttachmentStørrelse
Forbindelse skema.jpg 21.28 kB
__________________

Venlig Hilsen.

Peter Wiese.

Like 0 kan lide
Top


Ty2 406

Frederikssund

Indlæg: 128

PB  Hjemmeside

johnzaar skrev:

det virker nu tusind tak

Det var da så lidt.

__________________

Venlig Hilsen.

Peter Wiese.

Like 0 kan lide
Top


johnzaar

Indlæg: 10

PB

Peter ved du hvor man kan købe de små pære henne til tog og de vinge signaler tror mine er sprunget på begge vinge signaler jeg har

Like 0 kan lide
Top


Ty2 406

Frederikssund

Indlæg: 128

PB  Hjemmeside



De kan købes i de fleste størrer modeltogs forretninger.

De har vare nr.60 0000. (19V 0,8VA).



__________________

Venlig Hilsen.

Peter Wiese.

Like 0 kan lide
Top


johnzaar

Indlæg: 10

PB

tak smiler, jeg har prøvet at tage en pære fra mit vinge signal og flytte over i et tog de virker tilsyneladene , så det er vist ikke der fejlien ligger smiler, og tjækken for løse lodninger så det er heller ikke det, hmm underligt smiler, skal siges jeg er helt grøn har kun haft modeltog i ca en måned puuuha der er mange sjove ting i det.



Like 0 kan lide
Top


Mikael

Udviklingsingeniør

Indlæg: 577

PB  Hjemmeside

Der er et lille problem med tegningen. Forbindelsen fra styreboksen (7072) skal til brun i stedet for gul.



Like 0 kan lide
Top


johnzaar

Indlæg: 10

PB

smiler det kan jo smutte

Like 0 kan lide
Top


johnzaar

Indlæg: 10

PB

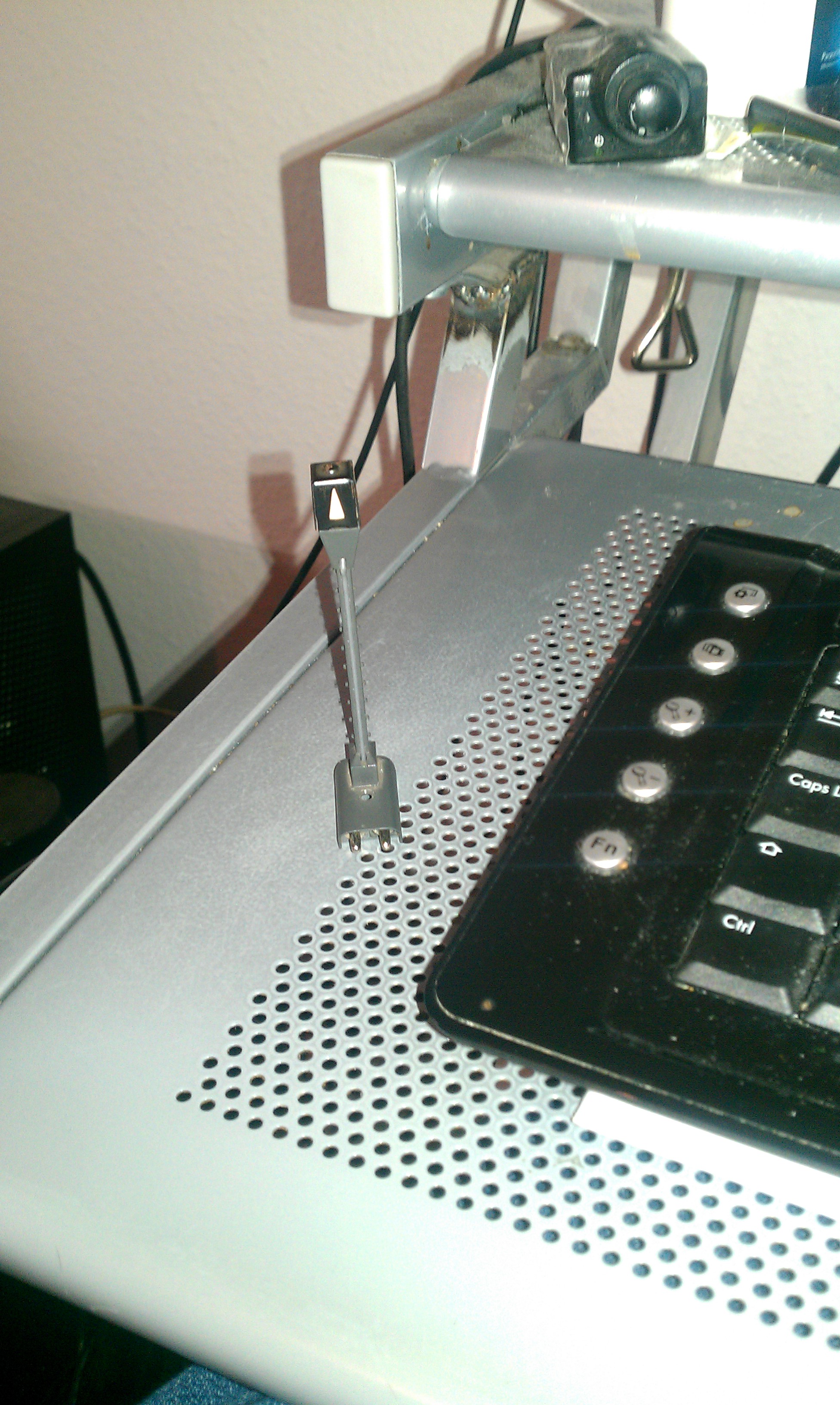

har du noget i mod en gang Piet Van deurs med mig og svare mig hvad er dette og hvordan sætter jBilledeeg det til ? som altid kan jeg ikke finde noget på nettet

Like 0 kan lide
Top


PerOlsen

Indlæg: 2.048

PB  Blog

Det er en signalmast til Märklins afkoblingsskinner.

Jeg tror ikke, at sådan en fætter står ude i virkeligheden.

Mvh. Per

__________________

Märklin C- og K-skinner.
Treskinnedrift med eCos & TouchCab.

Udvikler af http://www.jernbanebasen.dk

Like 0 kan lide
Top


johnzaar

Indlæg: 10

PB

Tusindtak jeg viste bare jeg havde et eller andet der passede til kunne virkeligt bare ikke huske hvad det var til var sikekr på det avr til Vinge signalet

Like 0 kan lide
Top


johnzaar

Indlæg: 10

PB

nu virker alt mit el i hvertfald og syntes du skal vide du har været til stor uvurderlig hjælp, tusind tak

Like 0 kan lide
Top


Ty2 406

Frederikssund

Indlæg: 128

PB  Hjemmeside

Hej John.

Beklager den lille fejl med den brune ledning. Det var lidt sent lørdag, og tegningen blev lavet noget hurtigt. Det er også mange år siden jeg har sat märklin sammen. Ja undskyldninger er der jo nok af.

Men det er godt at du har fået det til at virke, det er jo det vigtigste. Til en anden gang, så spørg endelig.

__________________

Venlig Hilsen.

Peter Wiese.
