Lejrbål

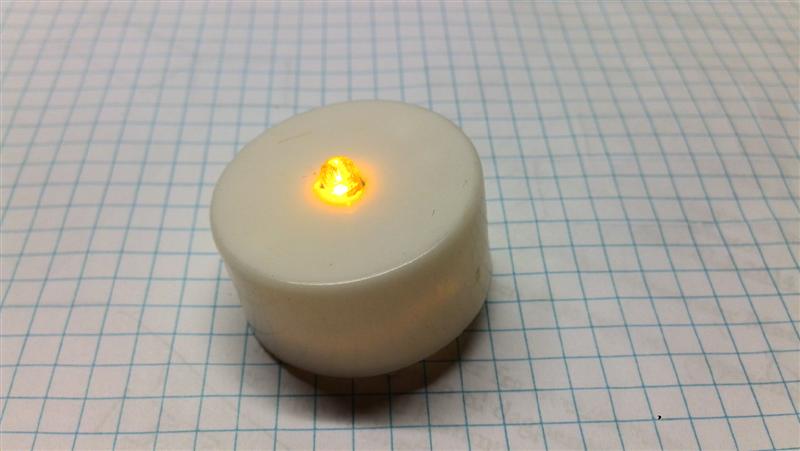

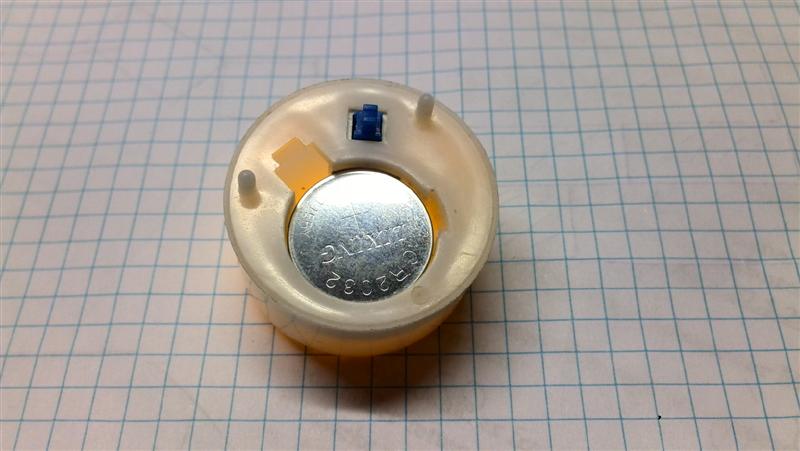

Jeg har fået fat i sådan en lille dims som jeg vil bruge som imitation af et lejrbå. Den kører med 3 v og giver et dejligt flakernde lys. Jeg tænkte mig at bruge det et sted på modelbanen. Et sted som ikke er særlig synligt i dagslys, men kan startes efter behov om "natten". Da dimsen kører på 3 volt, har jeg brug for en modstand der kan kompensere for de 16 v jævnstrøm, jeg har til rådighed. Er der nogen, der har et forslag hvad jeg skal bruge og hvor jeg kan købe det ?

BilledeBillede

Med venlig hilsen

Reiner

Like 0 kan lide
Top


Skott

Ingeniør

Indlæg: 1.725

PB

Hej Reiner

teoretisk, vil du nok slippe ok fra blot at anvende en formodstand, men der sidder med garanti en lille microcontroller i boksen, der genererer det flakkende lys. Så jeg vil i stedet anbefale, du bruger en spændingsregulator i stedet, ex. lM3940, der genererer en 3,3V forsyning direkte, hvis du skulle have en 5V forsyning et sted på anlæget. Ellers kan en LM317 måske gøre det. Her skal der blot beregnes een simpel modstand, der bestemmer udgangsspændingen, så er den klar!

__________________

Med venlig hilsen

Skott

Like 0 kan lide
Top


Ole Vedel

Indlæg: 968

PB  Blog  Hjemmeside

Skott skrev:

Hej Reiner

teoretisk, vil du nok slippe ok fra blot at anvende en formodstand, men der sidder med garanti en lille microcontroller i boksen, der genererer det flakkende lys. Så jeg vil i stedet anbefale, du bruger en spændingsregulator i stedet, ex. lM3940, der genererer en 3,3V forsyning direkte, hvis du skulle have en 5V forsyning et sted på anlæget. Ellers kan en LM317 måske gøre det. Her skal der blot beregnes een simpel modstand, der bestemmer udgangsspændingen, så er den klar!

På de nye typer er micro procesoren indbygget i led'en.

de skal ha mellem 2,1 og 3,2 volt ren DC for at fungere. Kommer du over 3,2 virker de ikke. Det samme hvis der er støj på DC'en

Hvis du sætter flere tæt sammen med lidt silicone over dem ligner de bedre ild/bål.

en enkelt passer bedre til en fakkel eller stearin lys.

mvh. Ole Vedel







mvh. Ole Vedel



Like 0 kan lide
Top


Jørnet

IT nørd

Indlæg: 400

PB  Hjemmeside

Jeg tror strømforbruget er stabilt nok til at en egentlig regulator ikke er nødvendig.  En modstand kan gøre det.

Jeg har prøvet at bruge én.  Jeg forsynede den med 5V via en 1,2K modstand.

Jørgen

__________________

H0 Slæbesko+MS+ECos2+lidtafhvert

Like 0 kan lide
Top


Skott

Ingeniør

Indlæg: 1.725

PB

Jørnet skrev:

Jeg tror strømforbruget er stabilt nok til at en egentlig regulator ikke er nødvendig.  En modstand kan gøre det.

Jeg har prøvet at bruge én.  Jeg forsynede den med 5V via en 1,2K modstand.

Jørgen

Det er da absolut også det nemmeste på denne måde Smile

Hvor er de købt og til hvilken pris?



__________________

Med venlig hilsen

Skott

Like 0 kan lide
Top


Jørnet

IT nørd

Indlæg: 400

PB  Hjemmeside

Jeg tror de blev købt i Netto for et par kroner.

Jørgen

__________________

H0 Slæbesko+MS+ECos2+lidtafhvert

Like 0 kan lide
Top


Skott

Ingeniør

Indlæg: 1.725

PB

Det må så være fundet til prisen Wink

__________________

Med venlig hilsen

Skott

Like 0 kan lide
Top


Reiner

Modelbygger

Mariager

Indlæg: 561

PB  Hjemmeside

Tak for de mange svar. Jeg er lidt af en strøm analfabet, så derfor mit spørgsmål. Kan man ud fra mine oplysninger finde ud af, hvilken modstand jeg skal købe og hvor jeg kan købe den ? Når et batteri klarer strømforsyningen, skulle jævnstrøm fra en 16 v transformator + modstand ved ogå kunne gøre det ?!

Min søn kom med dimsen da han kunne se mulighederne til banen. Jeg er ikke klar over, hvor han fik fat i den, men jeg tror det var i forbindelse med noget nytårshaløj.

Med venlig hilsen

Reiner

Like 0 kan lide
Top


Skott

Ingeniør

Indlæg: 1.725

PB

Hej Reiner

hvis blot, den kan klare sig med en formodstand, som andre har beskrevet, så er det blot om at tage fat i 'Onkel Ohm'|

Du har 16V til din rådighed og 'dimsen' forsynes normalt af et 3V batteri - ergo skal der ligge 13V over modstanden. Hvis denne så skal forsynes ca. Som en standard lysdiode, vil ca. 10mA være passende.

Modstanden fås da som de 13V delt med strømmen på de 10 mA, der så giver 1,3 k ohm, så prøv med 1,5 k ohm. Lyser den lidt for lidt, så prøv med 1,2 k ohm. Begge er standardværdier

__________________

Med venlig hilsen

Skott

Like 0 kan lide
Top


Reiner

Modelbygger

Mariager

Indlæg: 561

PB  Hjemmeside

Mange tak for svaret. Det kan jeg finde ud af.

Skal nok lægge billeder ud engang, når projektet er færdig Wink

Med venlig hilsen

Reiner

Like 0 kan lide
Top


leifo

Skovlunde

Indlæg: 40

PB  Hjemmeside

Ideen med en modstand er fin nok for alm. lysdioder hvor strømmen (= lyset) er konstant.

Din diode varierer imidlertid strømmen og det betyder at den indimellem ikke bruger meget strøm - og så bliver spændingsfaldet over modstanden meget mindre og dermed får dioden en noget højere spænding.

Du kan derfor risikere at den futter af fordi den får for høj spænding  Sad

Det bedste vil derfor nok være ideen med en spændingsregulator som andre har foreslået.

__________________

/Leif

Märklin H0, epoke III, IB, LocoNet, Uhlenbrock Marco

Like 0 kan lide
Top


Reiner

Modelbygger

Mariager

Indlæg: 561

PB  Hjemmeside

Hej Leif.

Tak for dit indput. Lige et spørgsmål mere.

Hvis jeg nu sætter en 5 v transformator på, er det så bedre eller bliver det det samme problem når der er for lidt forbrug ?

Like 0 kan lide
Top


Ole Vedel

Indlæg: 968

PB  Blog  Hjemmeside

Reiner skrev:

Hej Leif.

Tak for dit indput. Lige et spørgsmål mere.

Hvis jeg nu sætter en 5 v transformator på, er det så bedre eller bliver det det samme problem når der er for lidt forbrug ?

Det er ca 70% overspænding! jeg tror ikke den holder længe.

mvh. Ole Vedel



Like 0 kan lide
Top


Bent_P

Jyllands hovedstad

Indlæg: 1.309

PB

Er du heldig har du i din skuffe en gammel lader til en mobiltelefon der giver 2,7 eller 3,3 volt ud. Brug den!

__________________

Hilsen Bent P.

Märklin gennem 40 år, M, K og C-skinner

Like 0 kan lide
Top


Skott

Ingeniør

Indlæg: 1.725

PB

Bent_P skrev:

Er du heldig har du i din skuffe en gammel lader til en mobiltelefon der giver 2,7 eller 3,3 volt ud. Brug den!

Eller den LM3940, jeg henviste til længere oppe i tråden. Det er blot sådan en trebenssag - det er virkelig meget simpelt Smile



__________________

Med venlig hilsen

Skott

Like 0 kan lide
Top


leifo

Skovlunde

Indlæg: 40

PB  Hjemmeside

5V er væsentligt bedre end de 16V men du skal stadig have en modstand i serie. Du kan evt. sætte en kondensator parallelt ind over den flimrende diode for at gøre strømmen gennem modstanden mere jævn.

Prøv f.eks med 100uF hvis du har sådan een liggende og mål så strømforbruget ved de 3V. Når strømmen kendes er det enkelt at regne modstanden ud.

__________________

/Leif

Märklin H0, epoke III, IB, LocoNet, Uhlenbrock Marco

Like 0 kan lide
Top


Reiner

Modelbygger

Mariager

Indlæg: 561

PB  Hjemmeside

Hej Skott

Har du tid til at tegne det til mig ?

Det ville nok fremme min forståelse væsentligt. Bare det med tre ben hvor en diode kun har to giver mig allerede lidt forståelsesproblemer.

Med venlig hilsen

Reiner

Like 0 kan lide
Top


Skott

Ingeniør

Indlæg: 1.725

PB



LM3940

Hej Reiner

Jo da,

LM3940 har dette udseende:

Hvis du kigger på s. 1 i dette datablad over komponenten: http://www.ti.com/lit/ds/symlink/lm3940.pdf Kan du se, at der mellem benet til venstre og benet i midten skal sidde en kondensator på 0,47uF og mellem det højre ben og det midterste skal sidde en kondensator på 33uF. Det midterste ben forbinder du så til 0V og det venstre til din 5V.

Til sidst forbinder du så det højre ben til dit 'lejrbåls' + pol og lejrbålets - pol forbinder du til 0V. Det er det hele Smile



__________________

Med venlig hilsen

Skott

Like 0 kan lide
Top


vectra

Bygningsingeniør

Tisvildeleje

Indlæg: 80

PB

Hej alle.

Blot til orientering. Jeg har netop set et tilbud på 'lejrbål' i vores lokale Kvickly i Helsinge: 6 stk for 20kr inkl batterier. Meget billigere kan det vist ikke gøres!

/Torben

Like 0 kan lide
Top


Reiner

Modelbygger

Mariager

Indlæg: 561

PB  Hjemmeside

Det er da en superpris Smile

Efter al snak hen og tilbage vil jeg nu gøre det på min lavteknologiske  ( som nok mere er mit niveau ) måde Wink

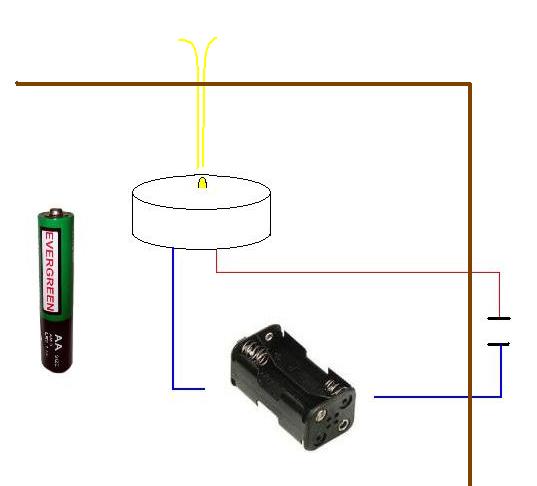

En batteriholder til 2 genopladelige 1,5 v batterier. En kontakt til at tænde og slukke lyset med. Lyslederkabler ovenpå dioden og selve dimsedutten gemt under modelbanen. Når jeg har bygget det her engang, lægger jeg selvfølgelig nogle billeder ud. Men ellers tak for de mange indput.

Billede

Med venlig hilsen

Reiner
