Heljan drejeskive elektronik

Gode venner af mig har desværre fået brændt elektronikken af, til deres Heljan drejeskive 89041.

Heljan har ingen reservedele, så gode råd er dyre. Har andre erfaring med dette? eventuelt dele liggende

eller kender noget til mulighederne for at bruge anden styring af drejeskiven? Styring til drejeskive 89031 kan

også bruges.

Hjælp mine venner Smile



Hilsen

Dan

Like 0 kan lide
Top


Snuden

Underbetalt kontorsmølf

Haderslev

Indlæg: 588

PB  Blog

Luk styringen op og tag gode billeder af begge sider af printet og læg dem herind, det kan sagtens være at den kan repareres.

__________________

MVH

Morten Strårup

K.P.E.V i Sønderjylland og Nordslesvig 1908 - 1914. DSB epoke 3. Min egen fantasibane: Det Kongelige Sønderjydske Jernbane Selskab KSJS fra 1920 til 1985. Råstoftransporter via jernbanen.

Yngste deltager i Peters garage. - Medlem af MERG.

Like 2 kan lide
Top


Dan Rasmussen

Indlæg: 11

PB

BilledeBilledeBilledeBilledeBilledeBilledeBilledeTusind tak for svar.



Jeg henvender mig og får fotos. Smile



Hilsen

Dan

Like 0 kan lide
Top


Ole Vedel

Indlæg: 1.152

PB  Blog  Hjemmeside

Der sider en spændings regulator. Start med at måle hvad der kommer ud af den.

Hvis der er byttet om på ind og udgang, (Spænding sat ind på udgangen, er den programmerbare kreds brændt af, så er det håbløst)

Mvh. Ole Vedel

Like 1 kan lide
Top


Dan Rasmussen

Indlæg: 11

PB

Tak Ole.

Vi prøver.



Hilsen

Dan

Like 0 kan lide
Top


Snuden

Underbetalt kontorsmølf

Haderslev

Indlæg: 588

PB  Blog

Vi må også hellere få en beskrivelse af hvad der specifikt ikke virker længere.

__________________

MVH

Morten Strårup

K.P.E.V i Sønderjylland og Nordslesvig 1908 - 1914. DSB epoke 3. Min egen fantasibane: Det Kongelige Sønderjydske Jernbane Selskab KSJS fra 1920 til 1985. Råstoftransporter via jernbanen.

Yngste deltager i Peters garage. - Medlem af MERG.

Like 0 kan lide
Top


Dan Rasmussen

Indlæg: 11

PB

Snuden

Her er teksten jeg har modtaget og af den kan du læse at de er i Norge.

.Vi har ingen som helst kontakt mellom svingskive og kontroll. De drev å programmerte de ulike posisjonene og kjørte den manuelt da den plutselig sluttet å virke. Etter det har det ikke vært noe powerlys eller annen kommunikasjon.

De har prøvet at skifteledninger mellem kontrolboksen og skiven, uden resultat. Jeg kender den ikke, men for at få powerlys, skal der være forbindelse mellem de to microswitcher siger de og det er der tilsyneladende ikke.

Jeg håber du kan udlede noget af dette ?



God weekend

Dan

Like 0 kan lide
Top


Snuden

Underbetalt kontorsmølf

Haderslev

Indlæg: 588

PB  Blog

Teksten fortæller jo ikke så meget andet end at den er helt død. Som Ole Vedel også foreslår så start med spændingsregulatoren.

__________________

MVH

Morten Strårup

K.P.E.V i Sønderjylland og Nordslesvig 1908 - 1914. DSB epoke 3. Min egen fantasibane: Det Kongelige Sønderjydske Jernbane Selskab KSJS fra 1920 til 1985. Råstoftransporter via jernbanen.

Yngste deltager i Peters garage. - Medlem af MERG.

Like 0 kan lide
Top


Dan Rasmussen

Indlæg: 11

PB

Kan du evt. udpege hvilken af dimserne det er ?

God jul.



Like 0 kan lide
Top


PerR

Indlæg: 57

PB

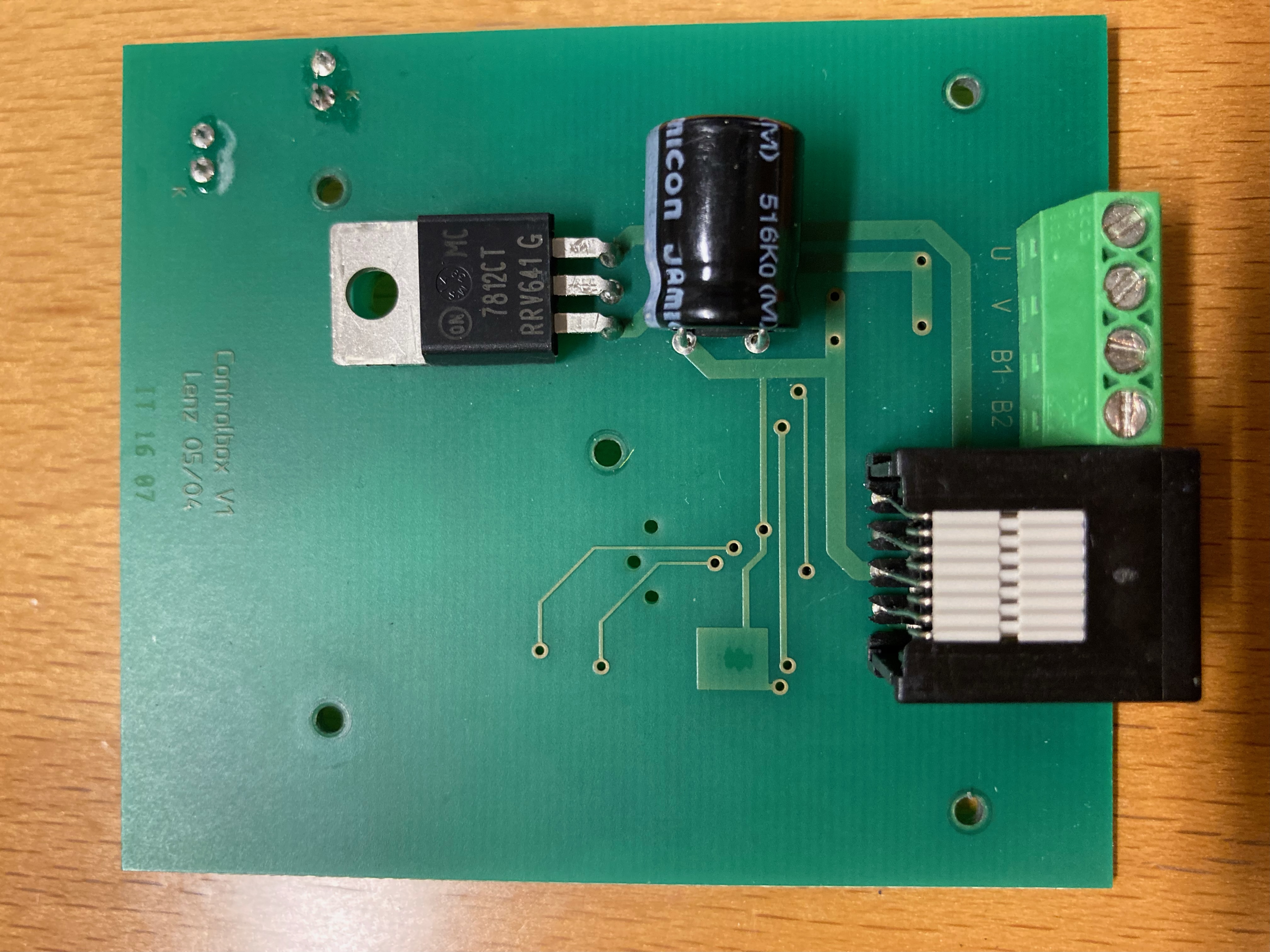

Det er den sorte dims med 3 ben hvor der står "7812CT"



__________________

Mvh Per

 Marklin K/(C) skinner / Marklin CS3+ (60216) /CS2 (60214, 60215) / Marklin 60061/60101 /  60174 Booster / MS1 / MS2
Tilbehør :  7286 Drejeskive(analog)  Applikationer : Marklin Mobilstation (Android), iTrain PC software



Like 0 kan lide
Top


Snuden

Underbetalt kontorsmølf

Haderslev

Indlæg: 588

PB  Blog

Nu har andre fortalt hvor den sidder, så det skulle der være styr på. Der skal være 12v mellem det yderste højre ben og midterbenet.

__________________

MVH

Morten Strårup

K.P.E.V i Sønderjylland og Nordslesvig 1908 - 1914. DSB epoke 3. Min egen fantasibane: Det Kongelige Sønderjydske Jernbane Selskab KSJS fra 1920 til 1985. Råstoftransporter via jernbanen.

Yngste deltager i Peters garage. - Medlem af MERG.

Like 3 kan lide
Top


Dan Rasmussen

Indlæg: 11

PB

Tusind tak. vi pørver at udskifte dimsen Smile



Like 0 kan lide
Top


Ole Vedel

Indlæg: 1.152

PB  Blog  Hjemmeside

Dan Rasmussen skrev:

Tusind tak. vi pørver at udskifte dimsen Smile



Jeg vil ikke skifte den, før jeg har målt på den.

Hvis du kan måle mellem 11.8 og 12,2 volt er der ingen fejl på den.

Hvis ikke skal i checke de 4 dioder.

Mvh. Ole Vedel





Like 2 kan lide
Top


Dan Rasmussen

Indlæg: 11

PB

Tak Ole. Der blev målt 9,46 V så de prøver at skifte den og se om det er problemet. Ellers ser vi på dioderne next. God jul. Smile

Like 0 kan lide
Top


HEDO

Pension, tidl. DSB IT

Indlæg: 186

PB  Blog

Hej.

Prøv at se denne hjemmeside fra Sverige. I Køge modeljernbane klub har vi købt et eksemplar til styring af drejeskive fra Epokemodeller. Det ser ud til at virke uden problemer, men skal testes sammen med WDP.

Prisen er fin. 370,00 SKR, svarende til ca. 250 DKK + forsendelse. Husk også at anskaffe motoren til 70,00 SKR.

http://www.mollehem.se/index.php/electronics/vandskiveldekoder-detail

Vi har også anskaffet et antal sporskifte dekodere til styring af servoer fra Möllehem, der bare virker.

Mvh. Henrik

__________________

Henrik D.

Modeljernbane gennem 50 år. Kører nu 2 skinne digital system med dansk landskab.

Formand for Køge Modeljernbane Klub KMK. Medredaktør af Mosebanens Klubnyt.



Like 0 kan lide
Top


Bent_P

Jyllands hovedstad

Indlæg: 1.591

PB

Dan Rasmussen skrev:
Der blev målt 9,46 V så de prøver at skifte den og se om det er problemet.

9,5 volt ud af spændingsregulatoren, men vor stor var spændingen ind i regulatoren? Vis den ikke er 1-2 volt højere end de 12 volt, nytter det ikke noget ar skifte regulatoren.

__________________

Hilsen Bent P.

Märklin gennem 40 år, M, K og C-skinner

Like 0 kan lide
Top


Bent_P

Jyllands hovedstad

Indlæg: 1.591

PB

HEDO skrev:
I Køge modeljernbane klub har vi købt et eksemplar til styring af drejeskive fra Epokemodeller. Det ser ud til at virke uden problemer, men skal testes sammen med WDP.

Prisen er fin. 370,00 SKR, svarende til ca. 250 DKK + forsendelse.

Innen du kommer med sådan en anbefaling, ved du så om den passer til Heljans drejeskive? Ellers er det pengene lige ud af vinduet!

__________________

Hilsen Bent P.

Märklin gennem 40 år, M, K og C-skinner

Like 0 kan lide
Top


HEDO

Pension, tidl. DSB IT

Indlæg: 186

PB  Blog

Jeg kan kun sige, at der i omtalen står, at dekoderen passer til de fleste drejeskiver. Men prøv at skrive til ham:  mgp@mollehem.se

Vi har både en drejeskvie fra Epokemodller, som vi nu tester. Dernæst bliver det en drejeskvie fra Roco, der står for tur.

På tirsdag forventer jeg at kunne tage billeder af løsningen til Epoke løsningen.

Mvh. Henrik

__________________

Henrik D.

Modeljernbane gennem 50 år. Kører nu 2 skinne digital system med dansk landskab.

Formand for Køge Modeljernbane Klub KMK. Medredaktør af Mosebanens Klubnyt.



Like 0 kan lide
Top


Ole Vedel

Indlæg: 1.152

PB  Blog  Hjemmeside

Bent_P skrev:

HEDO skrev:
I Køge modeljernbane klub har vi købt et eksemplar til styring af drejeskive fra Epokemodeller. Det ser ud til at virke uden problemer, men skal testes sammen med WDP.

Prisen er fin. 370,00 SKR, svarende til ca. 250 DKK + forsendelse.

Innen du kommer med sådan en anbefaling, ved du så om den passer til Heljans drejeskive? Ellers er det pengene lige ud af vinduet!

Det gør den ikke. De er udviklet specielt til Heljan.

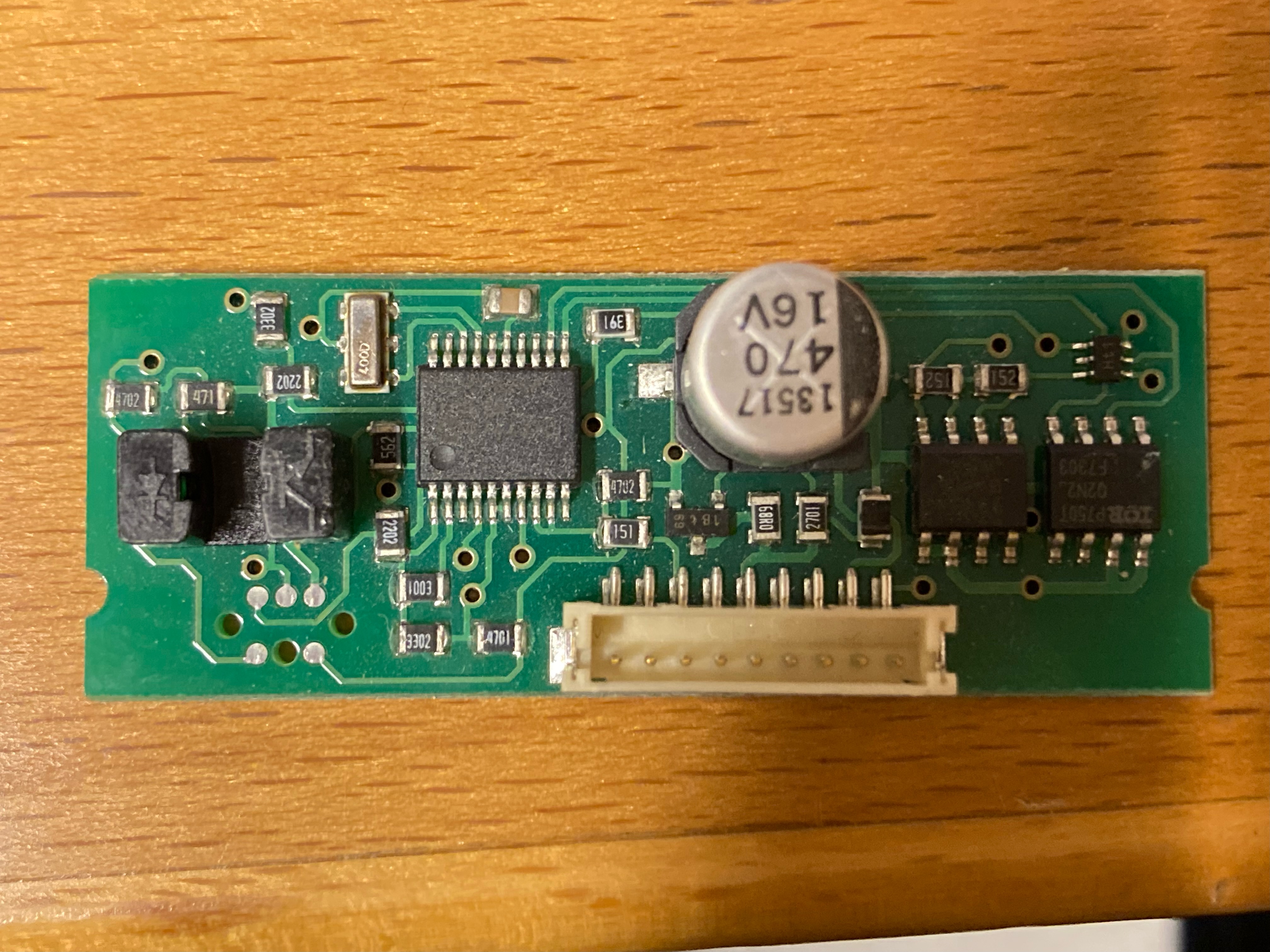

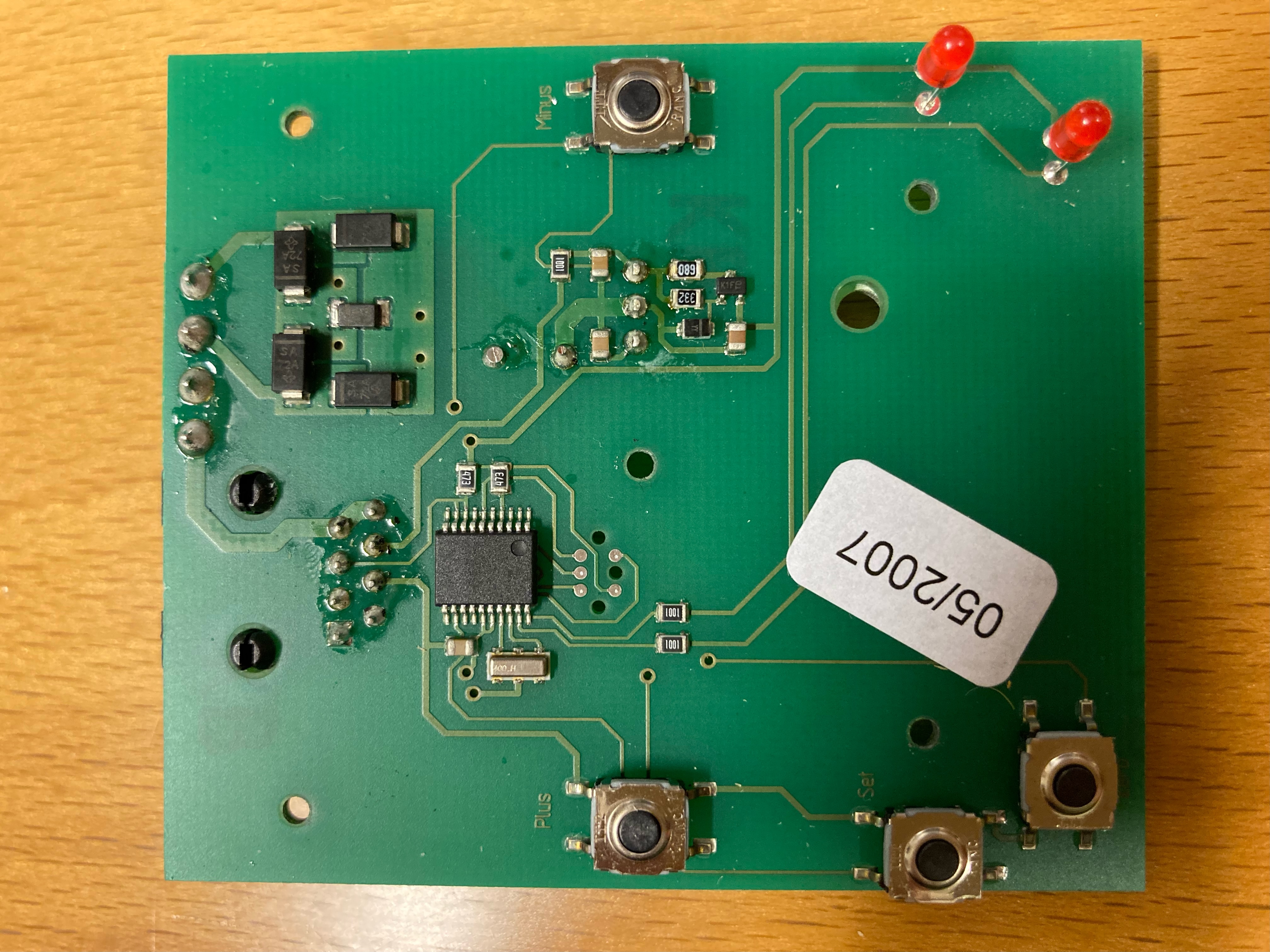

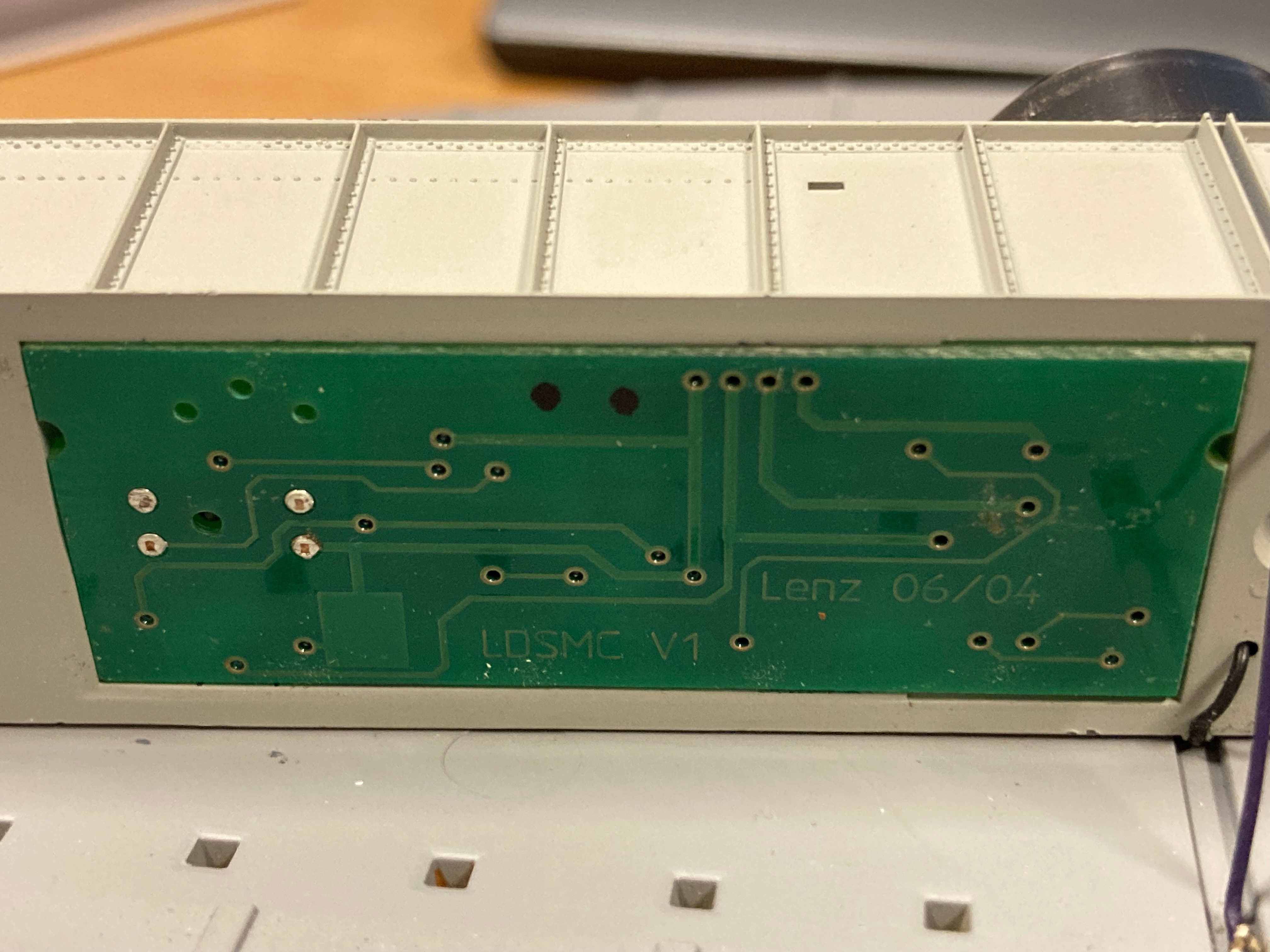

På det lille print som er under broen, er en optocoupler, den tæller pulser + / - alt efter drejeretningen. I den grå boks er programmeringen. den husker op til 42 positioner i forhold til 0-punktet.

Den grå boks findes i 3 versioner. og KUN den som er leveret med de Danske eller Svenske drejeskiver passer hertil. De 2 andre bokse er til US og UK drejeskiverne som er større. De tæller flere pulser pr omgang.

Der sker ikke noget ved at tilslutte en forkert boks, de passer bare ikke med en omgang.

Ole Vedel



Like 0 kan lide
Top


Ole Vedel

Indlæg: 1.152

PB  Blog  Hjemmeside

Dan Rasmussen skrev:

Tak Ole. Der blev målt 9,46 V så de prøver at skifte den og se om det er problemet. Ellers ser vi på dioderne next. God jul. Smile

Hvor mange volt er der fra den trafo i bruger ?

Ole Vedel



Like 0 kan lide
Top


Dan Rasmussen

Indlæg: 11

PB

Jeg ved det faktisk ikke men vennerne er er langt foran mig omkirng elektronik, så jeg tænker de har styr på deres strømforsyninger. Smile Godt nytår i øvrigt.
