Fælles nul

Jeg er havnet i en situation hvor det kunne blive aktuelt for mig at lave fælles nul med Märklins trafo 60041 og den ældre 6002 på mit digitale layout. Kan det overhovedet lade sig gøre?

Det er i forbindelse med om jeg skal købe Viessmann 5211 dekodere jeg er havnet i problemstillingen.

Billede

Like 0 kan lide
Top


TogSvendsen

Indlæg: 439

PB

Fælles nul er noget skrammel. Hvis du gør som på tegningen, så forbinder du centralens digitale "nul" med transformatorens "nul". Det kan jeg ikke forestille mig er nogen god idé.

Like 0 kan lide
Top


HenningS

Roskilde

Indlæg: 23

PB

Du kan godt have en fælles 0, hvis du gør det rigtigt.  Men  som jeg har forstået det, må strømforsyningen til centralstationen ikke bruges til andet, og heller ikke tilsluttes nullederen.

På min bane har jeg en nul, som er tilsluttet nul fra både min CS2 og CS3, og den ene side af en gammeldags trafo. Den anden side af trafoen er så tilsluttet min lyskreds, so blandt andet forsyner mine viessmannn 5211 dekodere, som trafoen i den ilustration..

Jeg har så 2 separate strømforsyninger derudover. En til min CS2 og en til min CS3, og de forsyner intet andet.

Noget andet er at 5211 er lidt vel dyr efterhånden. Jeg har med fordel brugt Digikejs 4018, som koster cirka det samme, men har dobbelt så mange tilslutninger. Men der findes mange andre.



Henning



__________________

Med venlig hilsen

Henning

3-skinne med fokus på dansk Epoke III, men med kraftig tysk islæt, og enkelte fra andre epoker
CS3 (ikke plus) og CS2. En blanding af sporskiftedekoder og tilbagemelding fra flere producenter
Win-digpet 2021 premium

Like 0 kan lide
Top


rytter

Indlæg: 55

PB

Hej Henning,

Jeg har godt kigget lidt på Digikeijs 50018, jeg syntes dog deres dokumentation er mangelfuld. Har du fået din til at spille med CS3?

Like 0 kan lide
Top


Bent_P

Jyllands hovedstad

Indlæg: 1.598

PB

Pas på med Digikeijs, i Tyskland er der flere der har bestilt varer hos dem og andre har haft brug for support. Der er ingen svar. Deres varer er bygget på licens fra en udvikler der hedder Karst Drenth. Han har startet sin egen digitalstyringsvirksomhed (enkeltmandsfirma), så Digikeijs får intet nyt, der bliver ingen videreudvikling af deres produkter og ingen fejlretning på produkterne. Med andre ord, så varer det nok ikke længe innen forretningen er død. Tænk over det, når du køber udstyr. Og Karst Drehnt er kun sig selv i den nye virksomhed. For nylig var han syg i længere tid, så der var supporten lukket, ikke ligefrem noget jeg turde satse på!

__________________

Hilsen Bent P.

Märklin gennem 40 år, M, K og C-skinner

Like 0 kan lide
Top


erikl

Indlæg: 86

PB  Blog

Jeg har købt de nye Bluetooth fra digikjeis, der var udsigt til mange nye opdateringer, der sker intet... har også deres central, men den er nu skiftet til en Z21,

der sker heller ikke noget på central siden så der tabte jeg tålmodigheden. Syntes der er flere producenter som ikke udvikler/opdatere på produkterne.



__________________

Mvh Erik L.

MiniTRIX, Z21, Digikeijs

TrainController Gold

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.323

PB

Det kan være meget giftigt at have fælles nul  på transformatorudgangen og på styrenheden.
En transformator til hver styreenhed - og den må ikke forbindes til den fælles nul. Der er brændt adskillige styreenheder og boostere af ved alt det fælles nulning på transformatorerne.

Om det går godt eller ej, afhænger af, hvordan udgangsforstærkeren i styreenheden eller boosteren er lavet. Og det ved man som regel ikke noget om.



Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.614

PB

Hvis man nu kigger på problemet fra den anden side .......

Hvad kan man få positivt ud af et fælles 0 ??

__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra visse danske producenter ).

Like 0 kan lide
Top


ptmadsn

Indlæg: 93

PB

Hej!

Det der med FÆLLES nul er jo en OLD TYSK uskik indført af Maerklin da man stadig kørte analog.

Hvis man kører digitalt kan det være katastrofalt for ens elektronik.

Og som Jørgen skriver i indlægget ovenfor, hvad opnår du ved at bruge fælles nul, brug dog hovedet.

Venlig hilsen

Peter Madsen

Like 0 kan lide
Top


gejo

Indlæg: 668

PB

Hvis man ved, hvordan fælles nul skal håndteres, så er det en rigtig god ide, da det giver en klar fælles referance for alle spændinger på anlægget.

Personlig anvender jeg fælles nul med alle de fordele det giver bl.a. i forbindelse med tilbagemeldinger og kobling til AC betjente drev.

Gert

Like 1 kan lide
Top


peterw

Ingeniør

Frederiksberg

Moderator

Indlæg: 990

PB

ptmadsn skrev:

brug dog hovedet.

Skriv dog ordentligt.



__________________

Dansk epoke IV - af historiske årsager på 3-skinne. DSB suppleret af lidt privatbane. Uhlenbrock Intellibox, RocRail etc.

Like 6 kan lide
Top


pejft

Kurser i modeljernbane hos AOF

Moderator

Indlæg: 2.158

PB  Hjemmeside

6002 er en AC transformator. 60041 er en DC forsyning!

__________________

De bedste modeljernbanehilsener
Peter Topp Engelsted Jonasen

http://www.digitaltog.dk - http://www.kvv73.dk - http://www.jonasen.eu - www.digital-train.com

Like 1 kan lide
Top


HenningS

Roskilde

Indlæg: 23

PB

Jeg går ikke ud fra at Rytter har forestillet sig fælles nul, mellem 6002 og 60041, men derinod fælles nul mellem banestrøm og 6002.

60041 må  kun forbindes til power tilslutningen på den CS, den skal forsyne.Det er jo også det eneste, der kan lade sig gøre, medmindre man splitter kablet fra 60041.

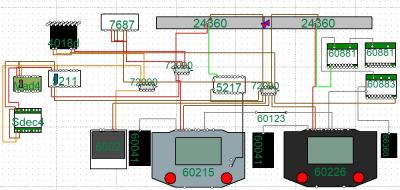

Jeg har forsøgt at ilustrere princippet i mit setup. Tegningen er lavet med Wintrack

.Princip for digital setup

Af tegningen fremgår det også, hvorledes jeg har tilsluttet de forskellige decodere, som jeg har købt gennem årene.

Viessmann 5211
Digikejs 4018
IEK Mad4
LDT Sdec4

Det kan være lidt vanskeligt at skelne mellem digital signal og strøm fra 6002 på tegningen, men digital signalet er røde ledninger og strøm fra 6002 er orange.

Med hensyn til 4018 dekoderen er konfigurationen ret simpel: Tilslut som vist, opret sporskifternerne med forfarende adresser på CS3. når der er strøm på trykkes på programmerinstasten på 4018, hvorefter der på cs3 skiftes på sporskiftet med den første adresse. Du kan finde lidt danske vejledninger hos nettog.dk, og de er vist også ret gode til at hjælpe med digikejs udstyr.

Jeg ville måske holde mig fra Digikejs for tden, med de udmeldinger andre er kommet med, men jeg har dog aldrig haft problemer med min 4018. og som simpel sporskiftedecoder burde den ikke give udfordringer.

__________________

Med venlig hilsen

Henning

3-skinne med fokus på dansk Epoke III, men med kraftig tysk islæt, og enkelte fra andre epoker
CS3 (ikke plus) og CS2. En blanding af sporskiftedekoder og tilbagemelding fra flere producenter
Win-digpet 2021 premium

Like 2 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.614

PB

peterw skrev:

ptmadsn skrev:

brug dog hovedet.

Skriv dog ordentligt.

Er der ikke for meget Me Too eller på dansk ømme knyster ....



__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra visse danske producenter ).

Like 2 kan lide
Top


ptmadsn

Indlæg: 93

PB

bygger01 skrev:

peterw skrev:

ptmadsn skrev:

brug dog hovedet.

Skriv dog ordentligt.

Er der ikke for meget Me Too eller på dansk ømme knyster ....

Hej!

Smile Laughing out loud Big smile Wink Tongue Shock Stare Puzzled Sad( Cool Steve Crazy Love Grade H) Grade H) Grade

Venlig hilsen

Peter Madsen



Like 0 kan lide
Top


rytter

Indlæg: 55

PB

Tak for de gode svar, der er mange veje til Rom. Jeg er tænker at kaste mig ud i ESU Switchpilots 3 Plus i stedet, modellen har en god udgang til pris ratio og den virker til at være nem at have med at gøre. Så skal jeg heller ikke spekulere i strømmen da den har sig egen fase og nul. Om man skal bruge fælles nul er der mange holdninger til.

Like 0 kan lide
Top


pejft

Kurser i modeljernbane hos AOF

Moderator

Indlæg: 2.158

PB  Hjemmeside

bygger01 skrev:

peterw skrev:

ptmadsn skrev:

brug dog hovedet.

Skriv dog ordentligt.

Er der ikke for meget Me Too eller på dansk ømme knyster ....

Her svar som den anden moderator i denne tråd: Nej, det er hverken "Mee too eller ømme knyster", og din således uvelkomne kommentar understøtter accepten af nedladende sprogbrug. "Brug dog hovedet" er en helt unødvendig og nedladende kommentar. Hvis spørgeren havde kendt svaret, havde denne jo ikke spurgt.

__________________

De bedste modeljernbanehilsener
Peter Topp Engelsted Jonasen

http://www.digitaltog.dk - http://www.kvv73.dk - http://www.jonasen.eu - www.digital-train.com

Like 6 kan lide
Top
