Hej alle
Håber der blandt alle de erfarne folk her på siden er en der kan hjæpe med nedenstående problem / opgave
Jeg har monteret min Märklin drejeskive 7286 og tilsluttet denne via TT-DEC dekoderen til min EcoS, og alt virker fint (også forbindelsen videre til iTrain på Macén) så langt så godt....
Mine tilbagemeldinger fra alle spor er tilsluttet via IEK-S88 CAT-5 og virker fint til både EcoS og videre til iTrain, men nu starter opgaven....
Jeg vil gerne benytte mig af muligheden for tilbagemelding ved "drejeskive bro belagt" og tilbagemelding ved "position opnået" Der er beskrevet hvordan jeg får dette signal, men følger jeg diagrammet så giver tilbagemeldingen besked om "bro belagt" konstant (altså også uden der er lok på sporet.....?
Hvis jeg nørder lidt med ledningerne og ikke følger diagrammet, kan jeg godt få tilbagemelding til at virke ved "bro belagt" men.... hvad så med pos. opnået og det virker ikke rigtigt at skulle forbinde det på en "alternativ måde, så hvad er der galt ?
Eller skal jeg bruge noget specielt for at modtage disse to signaler.
Har set på Youtube at man faktisk kan lægge en rute fra et remissespor til en anden destination via en 7286 drejeskive, så det må jo kunne virke..... ?
Hilsen
Uffe
Styring: Ecos og iTrain
Layout: Railmodller Pro
DanskBjergbane
Minimalt
Kastrup
Indlæg: 503
Du skal bruge LDT S88 modul RM-88-N det er vist i TT-DEC manual. Det virker ikke med Marklin S88 har jeg hørt fra andre. Selv har jeg blot forbundet som vist i manual Dog med opto modul
Hilsen Jan
Märklin K-skinne, Epoke I/II Syd Bavarisk landskab. Tysk (Bayern, Württemberg, Baden) Epoke I, II & III rullende.
ESU Ecos 2, SwitchPilot II, Viessman, LDT. Philips Hue, TrainController Gold V9.0 med SmartHand+, og lidt hjemmekodet diverse
ush
Indlæg: 100
Hej Jan og tak for info
Jeg troede bare jeg kunne bruge IEK-S88 som jeg benytter til de andre tilbagemeldinger, men så må jeg jo til lommerne og få bestilt sådan en dims hjem.
Ved du om det er muligt bare at koble den på som et ekstra IEK-S88 modul, altså blot med et netkabel mere ?
Jeg må forsøge. Skriver her i tråden når det er modtaget og afprøvet
Hilsen
Märklin H0 med C skinnerUffe
Styring: Ecos og iTrain
Layout: Railmodller Pro
DanskBjergbane
Minimalt
Kastrup
Indlæg: 503
Har 10 stk S88 der er forbundet som følger og det går fint.
10= Marklin
9-7 = Viessmann
6= LDT RM-88-N
5= LDT-88-O
Det er forbundet ´via en S88 multiplexer da ECOs står midt i banen og de 4 andre er LDT-88-M
Mener at Lokdoc har LDT som lagervare
/Jan
Hilsen Jan
Märklin K-skinne, Epoke I/II Syd Bavarisk landskab. Tysk (Bayern, Württemberg, Baden) Epoke I, II & III rullende.
ESU Ecos 2, SwitchPilot II, Viessman, LDT. Philips Hue, TrainController Gold V9.0 med SmartHand+, og lidt hjemmekodet diverse
bqg
Indlæg: 1.102
Hej Uffe
Hvis du skal have stillingsmarkering på drejeskiven skal din drejeskive bygges om!
Du skal have delt den ene skinne så du får 2 ekstra tilbagemeldinger.
Hvis du går ind på Windigipet's hjemmeside, finder Workshops og finder du flere eksempler på ombygning og styring af drejeskiven.
WS 10, http://www.windigipet.de/foren/index.php?topic=325.0, det kræver dog adgangskode for at hente pdf-filen.
Hvis du er interesseret, kan du evt. sende en e-mail adresse i en pm så kan jeg sende pdf.
Hans Kurt Hansen
Märklin K-Skinner
Epoke II, III & IV
DanskBjergbane
Minimalt
Kastrup
Indlæg: 503
Hvis du skal have stillingsmarkering på drejeskiven skal din drejeskive bygges om!
Du skal have delt den ene skinne så du får 2 ekstra tilbagemeldinger.
Hej Hans Kurt
Ombygning af drejeskive som WDP er kun et "must" og krav hvis du kører med automatik og en styring der ikke kan håndtere drejeskiven som en blok med tidsmæssing hastigheds/stop styring.
Traincontroller og Rocrail kan kalkuler stop på det korte skinnestykker med kun en sensor ret præcist. Ligesom spor programmering håndteres fint af TT-DEC så du slipper for hall sensorer. At opdele i en seperat besat og stop sektor er således ikke nødvendig med TT-DEC / Rocral/Traincontroller kombi. Igen opfatter jeg ikke at Uffe er så langt endnu.
Hilsen Jan
Märklin K-skinne, Epoke I/II Syd Bavarisk landskab. Tysk (Bayern, Württemberg, Baden) Epoke I, II & III rullende.
ESU Ecos 2, SwitchPilot II, Viessman, LDT. Philips Hue, TrainController Gold V9.0 med SmartHand+, og lidt hjemmekodet diverse
bqg
Indlæg: 1.102
Som jeg læser Uffes spørgsmål om hjælp, ønskede han en tilbagemelding af position nået.
Det er en gammel workshop, men det vil kunne virke med CS alene.
Hans Kurt Hansen
Märklin K-Skinner
Epoke II, III & IV
DanskBjergbane
Minimalt
Kastrup
Indlæg: 503
Ser også at du bruger C skinner Uffe. Husk at isoler lasker ved spor på begge sider af bro.
Hans Kurt : Ja nu du siger det så kan det forstås også sådan
Hilsen Jan
Märklin K-skinne, Epoke I/II Syd Bavarisk landskab. Tysk (Bayern, Württemberg, Baden) Epoke I, II & III rullende.
ESU Ecos 2, SwitchPilot II, Viessman, LDT. Philips Hue, TrainController Gold V9.0 med SmartHand+, og lidt hjemmekodet diverse
bqg
Indlæg: 1.102
Ser også at du bruger C skinner Uffe. Husk at isoler lasker ved spor på begge sider af bro.
Hvis man ikke er til at skære i C-skinnerne, skal man benytte K-skinner omkring drejeskiven.
For at benytte C-skinner omkring drejeskiven, skal drejeskiven hæves så skinnehøjden passer, C-skinnerne skal skæres og der skal forbindes til midterleder ved hvert spor.
Hans Kurt Hansen
Märklin K-Skinner
Epoke II, III & IV
ush
Indlæg: 100
Har 10 stk S88 der er forbundet som følger og det går fint.
10= Marklin
9-7 = Viessmann
6= LDT RM-88-N
5= LDT-88-O
Det er forbundet ´via en S88 multiplexer da ECOs står midt i banen og de 4 andre er LDT-88-M
Mener at Lokdoc har LDT som lagervare
/Jan
Hej igen
Så er RM-88-N modtaget fra LDT og jeg har forsøgt at sætte det hele sammen, men..... det virker ikke ... så hjælp ...!
Jeg har som nævnt flere ( 7 stk ) tilbagemeldingsmoduler af typen IEK - S88 CAT-5 og de virker upåklageligt til alt andet, får tilbagemelding tilbage til min EcoS og videre op til min software i min Mac, men lige så snat jeg sætter RJ45 stikket i RM-88-N modulet, ja så lyser alle mine tilbagemeldinger optaget....!
Og ja, jeg har prøvet med et andet kabel og i begge stik, både IN og OUT
Jeg køre C skinner på nær i remise området, der er alt K skinner, og jeg har isoleret den ene skinne fra på alle 16 spor, så alt skule være OK.....!
Har været inde i EcoS og angive at der nu er 8 stk. S88 moduler, så her skulle det også være OK
Har forsøgt at sætte RM-88-N ind som det første modul - andet modul og så videre, men..... samme resultat.
Håber nogen har et godt bud på hvad der kan være galt inden jeg pakker det sammen og sende det retur til LDT - hvilket jeg jo nødig vil....
Venter spændt
Hilsen
Märklin H0 med C skinnerUffe
Styring: Ecos og iTrain
Layout: Railmodller Pro
DanskBjergbane
Minimalt
Kastrup
Indlæg: 503
Sendt en PB
Hilsen Jan
Märklin K-skinne, Epoke I/II Syd Bavarisk landskab. Tysk (Bayern, Württemberg, Baden) Epoke I, II & III rullende.
ESU Ecos 2, SwitchPilot II, Viessman, LDT. Philips Hue, TrainController Gold V9.0 med SmartHand+, og lidt hjemmekodet diverse
claus rasmussen
vejIngeniør
Kirke hyllinge
Indlæg: 199

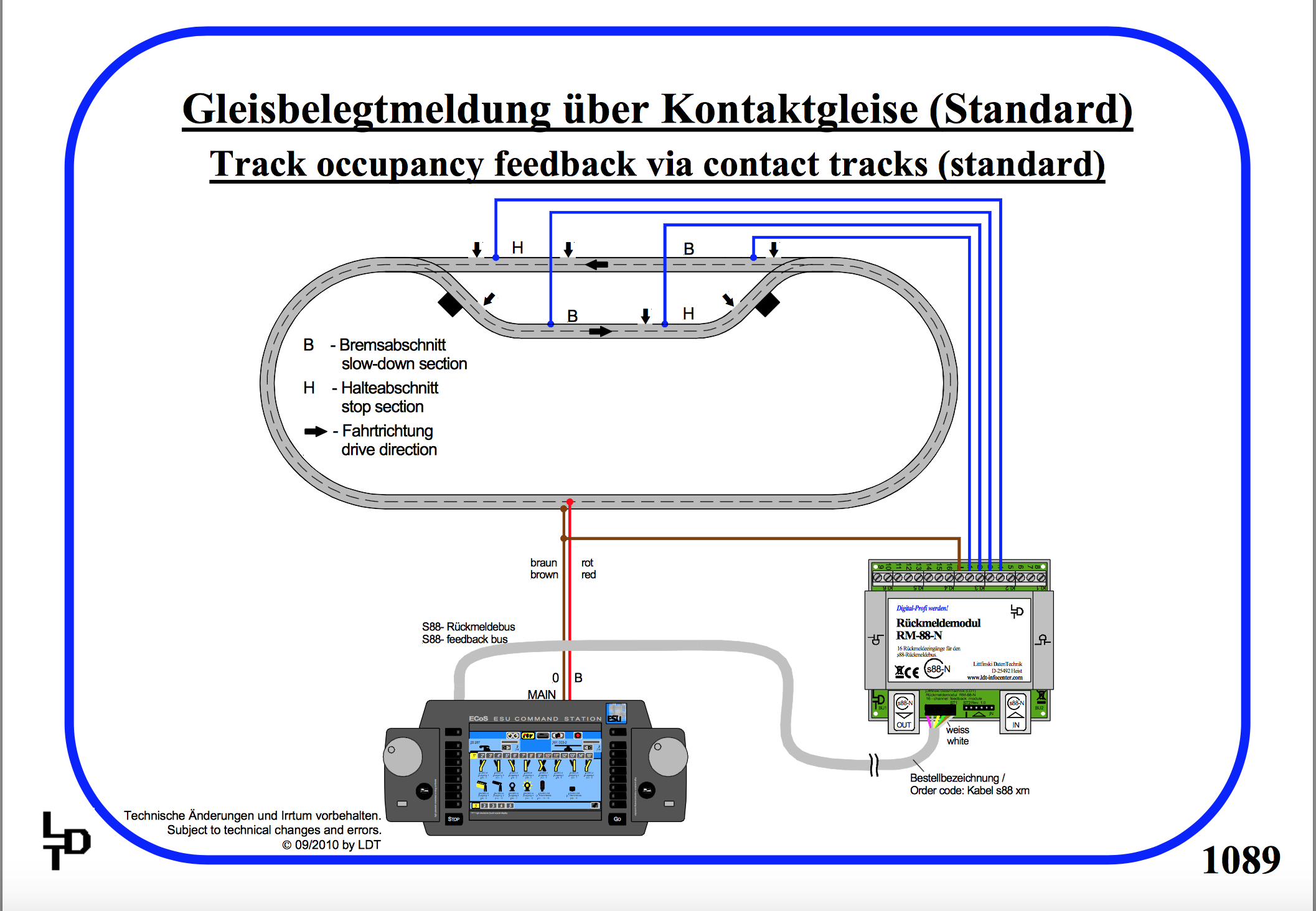

Prøv at tilslutte stel (brun) mellem tilslutning 1 og 16 på tilbagemeldingsmodulet.
http://www.ldt-infocenter.com/dokuwiki/_media/de/anschlussbeispiele/page...
Mvh Claus Juul
H0 2-skinne Tillig Elite code 83, Dansk epoke 3, 4 og 5, DCC med Digikeijs dr5000 & ITrain.
danlake
Kerikeri New Zealand
Indlæg: 31
Hej Uffe,
Jeg har samme problem som dig og planlægger at løse det ved at sætte en diode ind i tilbage meldingen.
Ser link i Traincontroller forum, hvor de har fundet en løsning:
http://www.freiwald.com/forum/viewtopic.php?f=4&t=23812&p=149437&hilit=M...
Mvh Lasse
ush
Indlæg: 100
Prøv at tilslutte stel (brun) mellem tilslutning 1 og 16 på tilbagemeldingsmodulet.
http://www.ldt-infocenter.com/dokuwiki/_media/de/anschlussbeispiele/page...
Mvh Claus Juul
Hej Claus
Tak for info. Jeg tror jeg har fundet problemet og har delvis fået det til at virke, dog virker den nye RM-88-N ikke endnu, da jeg åbenbart skal bruge et 6 benet fladstik der går over i et RJ45 stik for at kunne få forbindelse.
Så jeg må nok lige forbi togpuscheren i morgen eller onsdag, og så se om det hjælper.
Da det jo kun er tilbagemelding og pos. opnået på selve drejeskiven så håber jeg ar det hjælper med det kabel. Alle de øvrige tilbagemeldinger virker upåklageligt via LDT S88
En anden pussig ting er opstået, men sende dig lige en mail med en vedhæftet zip fil, så hvis du vil kikke ville det være super
God aften
Hilsen
Märklin H0 med C skinnerUffe
Styring: Ecos og iTrain
Layout: Railmodller Pro
ush
Indlæg: 100
Hej Uffe,
Jeg har samme problem som dig og planlægger at løse det ved at sætte en diode ind i tilbage meldingen.
Ser link i Traincontroller forum, hvor de har fundet en løsning:
http://www.freiwald.com/forum/viewtopic.php?f=4&t=23812&p=149437&hilit=M...
Mvh Lasse
Hej Lasse
Tror ikke det skal løses på helt den same måde, men er ikke sikker endnu. Da jeg ikke bruger traincontroller med iTrain kan jeg ikke lige gennemskue om den løsning vil virke.
Lad mig endelig høre hvis du får løse opgaven og jeg skriver selvfølgelig her inde i tråden hvis og når der findes en løsning.
God aften
Hilsen
Märklin H0 med C skinnerUffe
Styring: Ecos og iTrain
Layout: Railmodller Pro
ush
Indlæg: 100
Hej igen

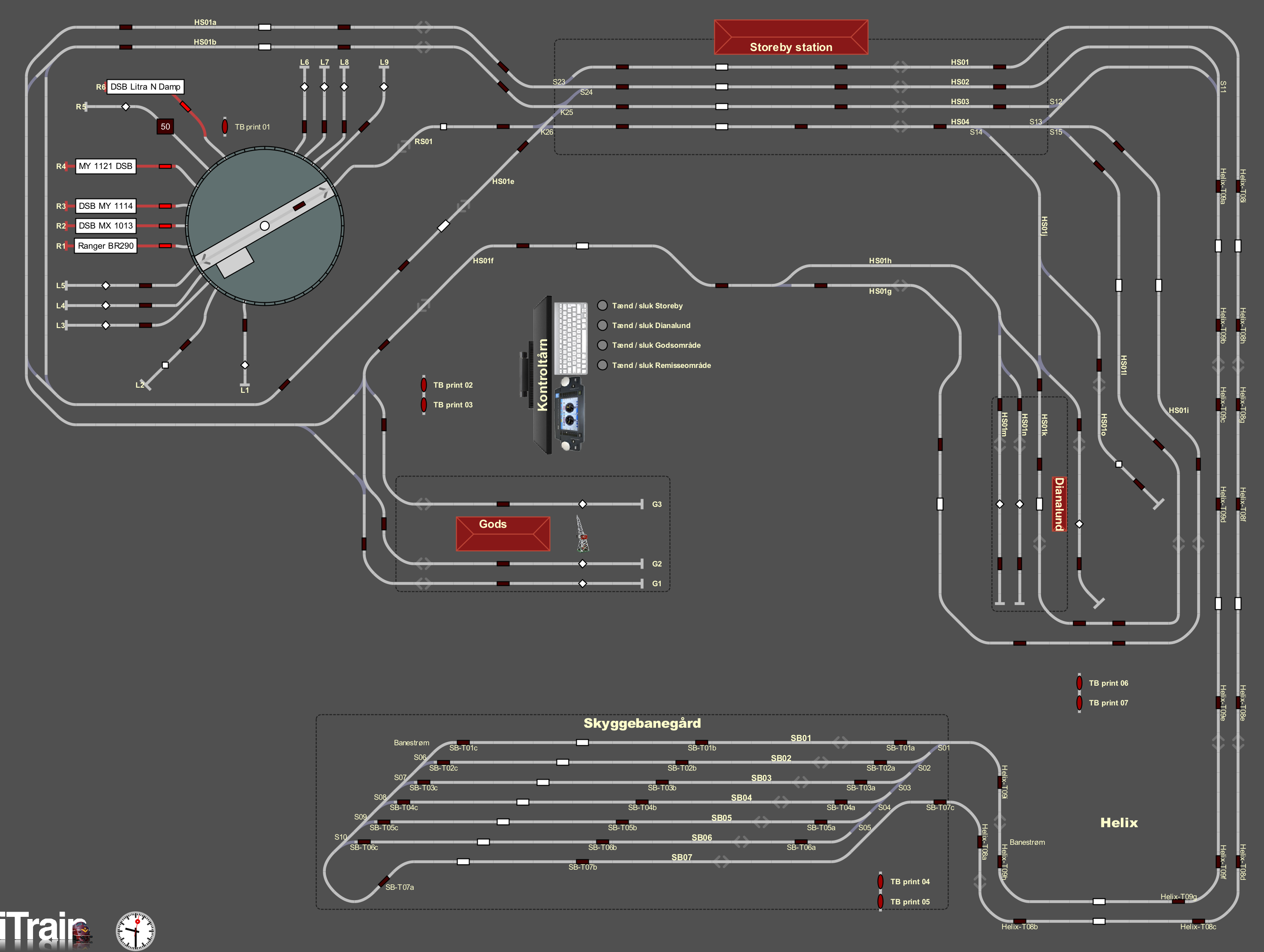

Skylder måske lige at lægge sporplanen op, så I kan se hvad jeg roder med
Hilsen
Märklin H0 med C skinnerUffe
Styring: Ecos og iTrain
Layout: Railmodller Pro
fjorbak
Indlæg: 583
Hejsa Uffe
Prøv at se på Jens krogsgaards hjemmeside, han er også medlem på www.mist-kop.dk han har vist løst begge problemer med en modul som er fra tyskland, jeg kender ikke navnet på modulet men det er til under 100 kr mener jeg
med venlig hilsen
Fjorbak
