Hej,

Jeg er ved at installere en Märklin mDL3 dekoder i et af mine lokomotiver. Jeg har fået sat dekoderen i, motor og lys virker og skifter som det skal. MEN, jeg ville gerne have lave lys i førerrummet og ville bruge en diode på AUX1 udgangen til dette, men jeg kan ikke få den til at lyse.

Jeg bruger den rød/brune som plus og orange som minus, og har sat en 1k ohm modstand i før dioden. Er der nogen der kan se hvad jeg gør forkert?

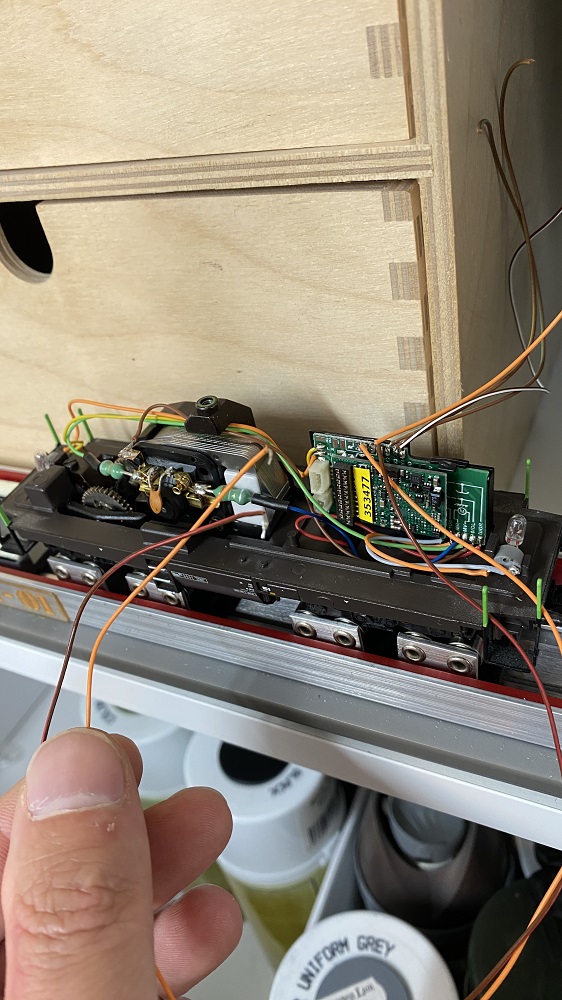

Billede

Like 0 kan lide
Top


Bent_P

Jyllands hovedstad

Indlæg: 1.592

PB

Vad står der på printet, vor den orange ledning er monteret?

__________________

Hilsen Bent P.

Märklin gennem 40 år, M, K og C-skinner

Like 0 kan lide
Top


rytter

Indlæg: 55

PB

Orange er fælles leder for belysning og rød/brun er AUX1, så jeg kan ikke lige se hvad der går galt.

Like 0 kan lide
Top


Bent_P

Jyllands hovedstad

Indlæg: 1.592

PB

Står der ikke +U ved det punkt vor den orange ledning er loddeet fast på printet?

__________________

Hilsen Bent P.

Märklin gennem 40 år, M, K og C-skinner

Like 0 kan lide
Top


rytter

Indlæg: 55

PB

Der står +Ub , ifølge manualen er alle orange ledninger fælles leder til belysning, der står det samme ved nul lederen til for og bagbelysning

Like 0 kan lide
Top


Snuden

Underbetalt kontorsmølf

Haderslev

Indlæg: 589

PB  Blog

Vend din diode om. De orange ledninger er fælles pluspol, så der skal diodens anode tilsluttes.

__________________

MVH

Morten Strårup

K.P.E.V i Sønderjylland og Nordslesvig 1908 - 1914. DSB epoke 3. Min egen fantasibane: Det Kongelige Sønderjydske Jernbane Selskab KSJS fra 1920 til 1985. Råstoftransporter via jernbanen.

Yngste deltager i Peters garage. - Medlem af MERG.

Like 1 kan lide
Top


rytter

Indlæg: 55

PB

Det gjorde tricket, så blev jeg så meget klogere også. Tak for hjælpen.
