Kodning af Märklin msD lyddekoder.

Du må kunne kode den fysyke udgang (AUX) og Funktion, så din diode sidder på en udgang, som anvender samme funktion, som du trykker til lyden af kulskovling.

Hej Peter.

Tak for dit svar. Jeg er helt sikker på, at det giver mig løsningen, men ....jeg har brug for en mere hands-on løsning. Hvilke Cv-værdier skal stilles til hvilken værdi og hvordan får jeg de to funktioner 'Lyd: Kulskovling' og 'Lys: Ild' til at spille sammen og samtidigt?

Hej Torben

Jeg går ud fra at du har ombygget Motoren i dit Marklin 3098/3099 med Marklin 60943 ombygnings-sættet til SFCM-Motortypen.

Til denne Model kan man anvende Marklin 60945 Sound Decoderen, som fra Marklin's side er forberedt med Lyd-funktioner specielt til Damplokomotiver,

og som er udstyret med 4 AUX-Udgange.

På denne Decoder er Funktionen "Kulskovling" allerede oprettet på F10-Tasten.

Se Vejledningen til 60945 Decoderen - Side 10 og Side 13 hvor du finder det Soundslot som indeholder "Kulskovlings-lyden",

i 60945 Decoderen er det Soundslot Nr 9 som indeholder Lyd-delen til Kulskovlings-funktionen.

På AUX1 - Udgangen kan du tilslutte en SMD Lys-diode med tilhørende Formodstand eller et Print ( der forefindes færdiglavede Print med Formodstand + SMD Lysdiode til dette formål)

som Skiftes med den Funktionstaste "F10" på 60945 Decoderen, som kan styre både Lyd-delen og AUX-Udgang 1 samtidig med lidt Decoder-programmering ( vises længere ned på siden)

Lysstyrken kan justeres med Funktionen "dimmer" ( En Værdi mellem 75 - 255 ). Her kan du selv justere Lysstyrken efter eget valg.

På AUX2 - Udgangen kan du tilslutte en SMD Lys-diode med tilhørende Formodstand eller et Print ( der forefindes færdiglavede Print med Formodstand + SMD Lysdiode til dette formål)

som Skiftes med den valgte Funktionstaste F8 som er forprogrammeret til AUX2-Udgangen, som kan styre Lys i Kabinen med lidt Decoder-programmering.

Lysstyrken kan justeres med Funktionen "dimmer" ( En Værdi mellem 75 - 255 ). Her kan du selv justere Lysstyrken efter eget valg.

På AUX3 - Udgangen kan du tilslutte 2 Lys-dioder af denne Lys-diode type ( Se Nice Led - varenr 05020 ), som skal være forbundet i Serie og med en formodstand indbygget,

ved at bore ud til Lygterne bagpå Tenderen. (Jeg har selv lavet denne løsning på et Marklin 3003 Lok, ser fantatisk flot ud)

Sørg for at indbygge en formodstand i forhold til anvendelsen med 2 stk Lys-dioder og sørg for at isolere begge ben på Lys-dioderne med Krympeflex når du installeret dette i Tenderen

Du kan med fordel anvende Sort Krympeflex med så lille en diameter som muligt til at trække hen over de 2 tilslutnings-ledninger og anvende dette hele vejen frem i tenderen og hen under

sammenkoblingen mellem Lokomotiv og Tender, således at ledningerne ikke er synlige bagefter.

Lyser de 2 Stk røde Lysdioder på Tenderen for meget, kan dette indstilles ved Programmering af den valgte Funktions-udgang, hvor "dimmer" funktionen anvendes til at dæmpe Lyset med.

Lysstyrken kan justeres med Funktionen "dimmer" ( En Værdi mellem 75 - 255 i forhold til den anvendte Formodstand ). Her kan du selv justere Lysstyrken efter eget valg.

Eksempel på Programmering af Funktions-taste F10, hvor til der er tilknyttet Soundslottet ( Nr 9 i dette tilfælde) og AUX-Udgang 1 og hvor begge funktioner LYS/AUX1 styres samtidigt med F10-tasten :

Når du har forbundet de elektriske Komponenter til Decoderen og har monteret Decoderen i Lokomotivet, placer Lokomotivet på CS2 - Programmeringssporet.

Lokomotivet vil hvis alle Komponenter er korrekt installeret (ellers må du fejlfinde) automatisk tilmelde sig selv til CS2 (via MFX-tilmeldningen).

Når Lokomotiver er indlæst tryk på den ene af Køre-kontrollerne i CS2, tryk på og herefter på .

60945 Decoderens Funktioner indlæses og vises, tryk derefter på Symbolet for Kulskovling som er placeret på F10 tasten.

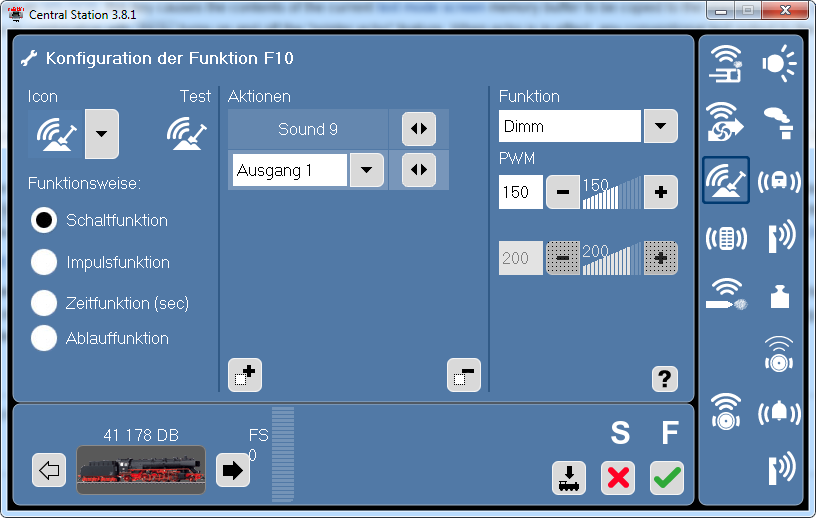

Her kan du se at Soundslot 9 formodentlig allerede er indsat. (Se billedet herunder )

Tryk på for at tilføje en ny Funktions-linie til Decoderen og vælg fra Listen "Ausgang 1". ( er lig med AUX1-udgangen)

Under FUNKTION i højre side vælges "DIMM" i rulle-listen og indstil den af dig ønskede PWM-værdi 0-255

( du sandsynlig til at skal efterjustere Lysstyrken alt efter dit eget valg til Lysstyrken ).

Under FUNKTIONSWEISE sættes "SCHALTFUNKTION".

Husk at gemme og overføre dine Funktions-taste indstillinger til Decoderen ved at trykke på inden du forlader CV-Paramter siden.

Herefter er Programmering af Funktions-tasten afsluttet og du kan forlade CV-Programmeringen ved at trykke på

NOTE : De på billedet viste S-symbol ( er programmering for stilleholdende Lokomotiv) og F-Symbol ( er programmering for et kørende Lokomotiv)

For de andre ting som du vil montere på dit Lokomotiv vælges de passende AUX-Udgange hvortil du har tilsluttet disse komponenter.

Vælg en "tom" Funktionsplads i Funktions-listen ( symbolet kan ikke ses endnu )

Vælg passende Funktions-symbol i listen til venstre

Vælg SCHALTFUNKTION

Opret en ny Funktions-linie, og vælg den passende "AUSGANG"  (1-4) hvortil komponenten som skal Programmeres er tilsluttet.

Indstil under FUNKTION i højre side under DIMM de for dig passende værdier i forhold til Komponenten du er ved at Programmere.

Bemærk ligeledes at de maksimale Udgangs-belastninger på de enkelt AUX-Udgange på max 250 mA ikke bør overskrides, da Decoderen ellers vil beskytte

AUX-Udgangene og derved koble sig selv fra indtil du har løst problemet.

Håber at denne lange forklaring hjalp dig lidt på vej, ellers må du skrive til mig igen via dette indlæg, således at alle kan læse med på Opskriften for 2 Funktioner

Pr Funktionstaste metoden.

Hej Frank.

Respekt og STOR tak herfra. Projektet er indtil videre et skrivebordsprojekt, og dit værdifulde input vil helt sikkert danne udgangspunkt for mine fremtidige 'øvelser'.

TAK !

 Torben (Vectra)
