Dekoder med AUX3 og AUX4

Da' Thomas.

Når du skal trække strøm gennem et kredsløb, er det vigtigt, at man ikke trækker mere strøm, end det pågældende kredsløb kan tåle. Du kan ikke sætte en stor industrimaskine på en almindelig stikkontakt, du kan heller ikke sætte en stor teaterlampe på en udgang, der er beregnet til en enkelt LED - og du kan heller ikke sætte blot en enkelt LED på en udgang, der kun er beregnet til sende et signal til anden elektronik.

Det sidste er blevet almindeligt i moderne dekodere - her taler man ofte om "logic-level outputs". På sådanne udgange må man ikke trække nogen strøm af betydning (heller ikke en LED), de er kun beregnet til at tænde og slukke for anden elektronik. Hvis man vil bruge sådanne udgange til at forsyne noget, der bruger strøm af betydning, skal man have en forstærker på.

En sådan forstærker kan i princippet blot være en FET transistor, der kan fåes meget billigt - og kan være mindre end spidsen af en knappenål (de fåes heldigvis også større). Det kan også være noget mere kompliceret.

Det er forskelligt fra dekoder til dekoder, om en udgang er til forbrug eller logic-level only: Det bliver man nødt til at slå op i dekoderens manual.

Du skal også være opmærksom på at 21mtc ikke er en entydig norm. Det findes i to udgaver nemlig en efter NEM og en anden efter NMRA. Blot for at gøre det hele mere besværligt.

Gert

Det simpleste er vel at undlade at bruge 21MTC, men springe direkte videre til PluX22?

Ikke mere, NMRA har implementeret NEM's standard..

https://dccwiki.com/21MTC_Connector

ESU laver deres dekodere i Märklin-udgave (MKL), hvor AUX 3 og 4 er forstærkede..
Prøv evt. at tjekke deres hjemmeside..

På Loddeterminaler er der power udgange af Aux3 til Aux8

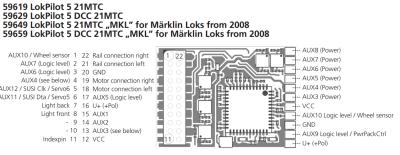

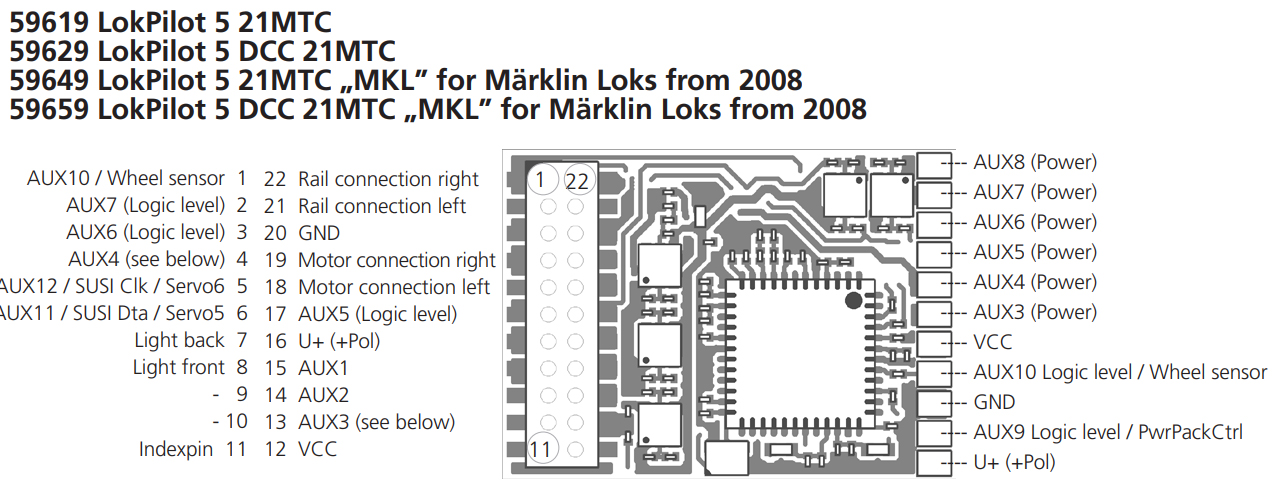

(Loksound 5 og Lokpilot 5)

Mvh. Ole Vedel

Jeg går ikke helt forkert i byen når jeg køber et print der er forberedt med AUX3 og 4 forstærket og sætter en dekoder i hvor de ligeledes er forstærket.

Nogen Märklin lokomotiver er ret besværlige at digitalisere. Der skal den enten loddes direkte i eller jeg skal lave et print selv. Det er bare nemmere at købe et print der er forberedt, lodde det i og sætte en decoder i. F.eks. Märklin 3511, 33190 eller 37112...

Sket er sket, at NMRA ændrer norm fjerner ikke umiddelbart det problem, at der er to udgaver af 21MTC på markedet - og nok vil være det i lang tid fremover.

Gert

Nu har jeg set nærmere på NEM 660 og NMRA. Det jeg kan se er, at NEM 660 blot er blevet en sammenskrivning af de tidligere to forskellige normer. Godt nok er AUX 3 og 4 nu angivet som logiske udgange, men det største problem er ikke løst nemlig, at ben 1 og 2 kan være enten en udgang eller en indgang. Det betyder, at der findes to typer 21MTC decodere, der begge kan være  i overensstemmelse med NEM 660, men som ikke kan erstatte hinanden, da den ene har ben 1 og 2 som indgang. En indgang, der ikke tåler en belastning som logisk udgang, og den anden udgave, der har logisk udgang på ben 1 og 2, som til gengæld ikke kan tage imod signalet, der var tænkt indgangen. Tilsvarende er der uklarhed/alternativer for ben 5 og 6.

NEM 660 https://www.morop.org/images/NEM_register/NEM_E/nem660_en_2022.pdf

Tilsyneladende er forvirringen er total. Så var det dog bedre med to entydige men forskellige normer.

Gert

Der findes faktisk et lille smart Produkt kaldet "Lastdetektor" som produceres af et firma kaldet "Converts.eu", som i forbindelse med anvendelsen af 21 MTC - Decodere

kan teste om AUX 3 / 4 - Udgange og AUX 5 / 6 - Udgange i et Lokomotiv anvendes som Logik-pegel Udgange eller som Forstærkede Udgange.

På Hjemmesiden :  www.converts.eu  under menupunktet "Produkte" i venstre side og lidt nede på siden finder man Produktet.

Her er et Link til Produktets Vejledning :  www.converts.eu/Anleitung/Anleitung_Lastdetektor.pdf

Produktet er næsten uundværlig hvis man skal montere et ny Decoder i en Marklin Lokomotiv-model, hvor man er usikker på AUX 3 / AUX 4 - udgangene og deres anvendelse.

Produktet kan teste om AUX 3 / AUX4 samt AUX 5 / AUX 6 udgangene er i anvendelse som Logik-pegel Udgange og viser om dette er tilfældet ved hjælp af 2 røde Lys-dioder

på Lastdetector-Printet.

Lastdetektor-Produktet installeres i stikket til 21MTC-Interfacet inde i Lokomotivet og sættes derefter på f,eks et Programmerings-spor og der sættes Strøm på.

Derefter vil Produktet indikere om de respektive AUX - Udgange er Logik-pegel eller Forstærkede Udgange, hvilket kan hjælpe for brugeren med at vælge den

rigtige og korreke 21MTC - Decoder-type der skal anvendes til den aktuelle Lokomotiv-model.

ESU har Produkter til begge typer af 21MTC-Decodere i Produkt-sortimenet.

De nyere Marklin MLD3 / MSD3 - Decodere understøtter Omstilling af Marklin 21MTC-Decoderen via Marklin Decoder Tool 3 - Softwaren under Motor-fanen.

Åbn "weitere Decoder-einstellungen" i Højre side hvor AUX 3 / AUX 4 Udgangene kan omstilles til Logik-pegel Udgange og hvor Motor-Udgangene kan

om-konfigures til AUX 5 / AUX6 - Udgange ( Push Pull - udgange ), hvis Decoderen f.eks anvendes som en "Funktions-Decoder", f.eks til Ombygning af en

Personvogn med indbygget Decoder til Digital-styring af Lyd, Indvendig Belysning, Slut-Lys og andre Funktioner som måtte kunne indbygges i Modellen.

Se f.eks også Produkt-vejledningen til Marklin 60975 - MSD3 Decoderen og se CV51  for MM eller DCC.

Bemærk ligeledes at de ældre Marklin MLD / MSD - Decodere produceret fra 2011 - 2015 ikke har mulighed for Omstilling af AUX 3 / AUX 4 - Udgangene til

Logik-Pegel Udgange.

Så vidt jeg kan fortså, så løser "Lastdetektor" ikke problemet med ben 1 og 2 i stikket, og så er der stadig mulighed for at brænde decoderen af, hvis den ikke håndterer ind- eller udgangen på ben 1 og 2 rigtigt.

Gert
