Nøm

Bjæverskov

Indlæg: 24

PB

Begynder i digital drift

Hej

Jeg skal for første gang lave en digital modeljernbane, og er meget usikker på en masse ting.

Jeg har valgt at køre Märklin K-skinner, og i overvejende grad bruge Uhlenbrock produkter. Jeg vil styre det med JMRI på computeren, og måske senere en sportavle.

Jeg anvender en Uhlenbrock IB-Com som styreboks (har jeg), og vil bruge Uhlenbrock 63330 (har jeg) som tilbagemeldingsmodul og jeg vil bruge Uhlenbrock sporskiftedekoder (har jeg ikke endnu) til 2 eller flere sporskifter (muligvis 67200) til elektriske sporskifter. Jeg havde overvejet at lave dem servostyret, men kom frem til, at det var at gabe over for meget lige nu.

Signalerne vil jeg i sidste ende styre Arduino og RS485, og noget CMRI kodning (tror jeg nok). Det er ikke det der ligger først for. (jeg har meget af det der skal bruges, men skal først sætte mig ind i det. Hvis der er nogen der har erfaring med det hører jeg gerne om det)

Det første jeg gerne vil er, at teste hvordan jeg får toget til at standse med JMRI og tilbagemeldingsmodulet.

Mit problem er her, hvordan jeg skal tilslutte tilbagemeldingsmodulet. Når jeg kigger i manualen, så kan man både tilslutte det til Loconet og til den anden port (ved ikke hvad den hedder, men det er der, hvor man kan tilslutte 6 ledninger)

Jeg har umiddelbart en formodning om, at jeg skal anvende den løsning med den anden port, og så anvende loconet til en booster (har jeg ikke endnu). Kan nogen forklare mig hvad forskellen er på at anvende Loconet og den anden port?

Når jeg så har fået tilsluttet den, så skal der vil også kodes noget i den. Skal dette gøres på kodesporet, eller gør man det i driftssporet? Og hvad gør man i fald man skal have kodet flere?

Det jeg skal have testet til at starte med er, hvor mange tilbagemeldinger jeg skal bruge pr. blok. Jeg håber at kunne nøjes med 1 tilbagemelding pr. blok. (min bane bliver ikke så stor)

Mit næste spørgsmål omhandler min usikkerhed. Hvor meget skade kan jeg gøre ved at forsøge mig frem med tilslutningen? Jeg vil selvfølgelig følge tegningerne. Jeg har været lidt tilbageholdende for ikke at ødelægge noget.

Jeg ved det var en ordentlig smøre, men jeg håber der er nogen der kan hjælpe i dette fantastiske forum.

Jeg er som sagt ret ny i det digitale, så det kan være jeg skal have noget skåret ud i pap.

Hilsen Nikolaj

Like 0 kan lide
Top


Snuden

Underbetalt kontorsmølf

Haderslev

Indlæg: 506

PB  Blog

Nøm skrev:

Hej

Jeg skal for første gang lave en digital modeljernbane, og er meget usikker på en masse ting.

Jeg har valgt at køre Märklin K-skinner, og i overvejende grad bruge Uhlenbrock produkter. Jeg vil styre det med JMRI på computeren, og måske senere en sportavle.

Jeg anvender en Uhlenbrock IB-Com som styreboks (har jeg), og vil bruge Uhlenbrock 63330 (har jeg) som tilbagemeldingsmodul og jeg vil bruge Uhlenbrock sporskiftedekoder (har jeg ikke endnu) til 2 eller flere sporskifter (muligvis 67200) til elektriske sporskifter. Jeg havde overvejet at lave dem servostyret, men kom frem til, at det var at gabe over for meget lige nu.

Signalerne vil jeg i sidste ende styre Arduino og RS485, og noget CMRI kodning (tror jeg nok). Det er ikke det der ligger først for. (jeg har meget af det der skal bruges, men skal først sætte mig ind i det. Hvis der er nogen der har erfaring med det hører jeg gerne om det)

Det første jeg gerne vil er, at teste hvordan jeg får toget til at standse med JMRI og tilbagemeldingsmodulet.

Mit problem er her, hvordan jeg skal tilslutte tilbagemeldingsmodulet. Når jeg kigger i manualen, så kan man både tilslutte det til Loconet og til den anden port (ved ikke hvad den hedder, men det er der, hvor man kan tilslutte 6 ledninger)

Jeg har umiddelbart en formodning om, at jeg skal anvende den løsning med den anden port, og så anvende loconet til en booster (har jeg ikke endnu). Kan nogen forklare mig hvad forskellen er på at anvende Loconet og den anden port?

Du skal bruge loconet til det, så vidt jeg kan se i manualen kan du ikke tilslutte modulet på anden vis. Du kan bruge både B og T indgangen til det og Uhlenbrock og andre har fordelere hvis du render tør for porte.

Nøm skrev:

Når jeg så har fået tilsluttet den, så skal der vil også kodes noget i den. Skal dette gøres på kodesporet, eller gør man det i driftssporet? Og hvad gør man i fald man skal have kodet flere?

Via loconet, Uhlenbrock har et værktøj til opgaven, det er på deres hjemmeside.

Nøm skrev:

Det jeg skal have testet til at starte med er, hvor mange tilbagemeldinger jeg skal bruge pr. blok. Jeg håber at kunne nøjes med 1 tilbagemelding pr. blok. (min bane bliver ikke så stor)

Mit næste spørgsmål omhandler min usikkerhed. Hvor meget skade kan jeg gøre ved at forsøge mig frem med tilslutningen? Jeg vil selvfølgelig følge tegningerne. Jeg har været lidt tilbageholdende for ikke at ødelægge noget.

Jeg ved det var en ordentlig smøre, men jeg håber der er nogen der kan hjælpe i dette fantastiske forum.

Jeg er som sagt ret ny i det digitale, så det kan være jeg skal have noget skåret ud i pap.

Hilsen Nikolaj

Ingen garantier, men følg tegningerne, så burde der ikke gå noget galt.

__________________

MVH

Morten Strårup

K.P.E.V i Sønderjylland og Nordslesvig 1908 - 1914. DSB epoke 3. Min egen fantasibane: Det Kongelige Sønderjydske Jernbane Selskab KSJS fra 1920 til 1985. Råstoftransporter via jernbanen.

Yngste deltager i Peters garage. - Medlem af MERG.

Like 0 kan lide
Top


Nøm

Bjæverskov

Indlæg: 24

PB

Hej Igen

Tak for svaret. Det har hjulpet mig lidt videre.

Jeg har gransket diverse manualer, og jeg tror jeg er ved at finde ud af, hvordan jeg skal tilslutte tilbagemeldingsmodulet hvis der ikke er en booster tilknyttet. Jeg er dog mere usikker når der er en booster, og tilbagemeldingen vedrører et strækningsstykke som får strøm fra boosteren.

Jeg vedhæfter to tegninger, som jeg håber nogen kan give mig en feedback på hvorvidt jeg har forstået det rigtigt.

Uden booster

Billede

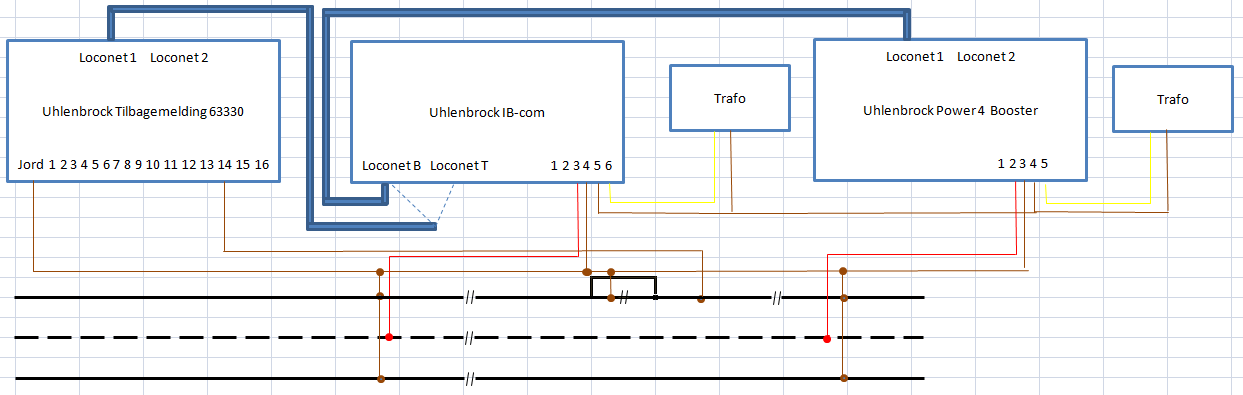

Med Booster

Billede



Jeg er i begge tilfælde lidt usikker på hvilken Loconet port jeg skal anvende til tilbagemeldingsmodulet. Jeg skal som tidligere nævnt bruge det i JMRI til blokstyring.

Næste opgave bliver så at få defineret hver tilbagemelding i Loconet.

Er der nogen der ved om dette kan gøres direkte i JMRI og evt. har erfaring med det?

Jeg har også læst et sted at Loconet software skulle koste penge. Er det noget man skal have eller er det noget man selv styrer?

Jeg håber nogen kan hjælpe mig videre.

Hilsen

Nikolaj

Like 0 kan lide
Top


trainmad

Indlæg: 144

PB

Nøm skrev:

Hej Igen

Tak for svaret. Det har hjulpet mig lidt videre.

Jeg har gransket diverse manualer, og jeg tror jeg er ved at finde ud af, hvordan jeg skal tilslutte tilbagemeldingsmodulet hvis der ikke er en booster tilknyttet. Jeg er dog mere usikker når der er en booster, og tilbagemeldingen vedrører et strækningsstykke som får strøm fra boosteren.

Jeg vedhæfter to tegninger, som jeg håber nogen kan give mig en feedback på hvorvidt jeg har forstået det rigtigt.

Uden booster

Billede

Med Booster

Billede



Jeg er i begge tilfælde lidt usikker på hvilken Loconet port jeg skal anvende til tilbagemeldingsmodulet. Jeg skal som tidligere nævnt bruge det i JMRI til blokstyring.

Næste opgave bliver så at få defineret hver tilbagemelding i Loconet.

Er der nogen der ved om dette kan gøres direkte i JMRI og evt. har erfaring med det?

Jeg har også læst et sted at Loconet software skulle koste penge. Er det noget man skal have eller er det noget man selv styrer?

Jeg håber nogen kan hjælpe mig videre.

Hilsen

Nikolaj

Hej Nikolaj og andre..

Begge tegninger er forså vidt rigtige, men:

Du må ikke sætte de brune fra trafoerne sammen!!! Hvis du vender en af stikpropperne forkert enten kortslutter det, eller du har 2 * V ud!! Dvs. at din IB og din Booster brænder!!!

De brune ud fra IB og Booster SKAL sidde sammen..

Loconet B er til boosteren, i denne er protokollerne til sporet (boosteren), den kan belastes med 200 mA.

Loconet T er til alt det andet. Der er IKKE protokoller til sporet i denne, og den kan belastes med 500 mA.

Håber at dette gav svar...



__________________

Mvh..

TrainMad..

Ps: Har DU kørt med DIT tog idag??

3-skinne epoke lll, dansk/tysk i det 'fiktive' Lauenburg. Cs1 RELOADED + 2 x Uhl. IB. WDP 2015.2
'Ein leben ohne MODELLBAU, ist defintiv möglich, aber ganz SINNLOS!!!'
Like 0 kan lide
Top


Nøm

Bjæverskov

Indlæg: 24

PB

Hej TrainMad

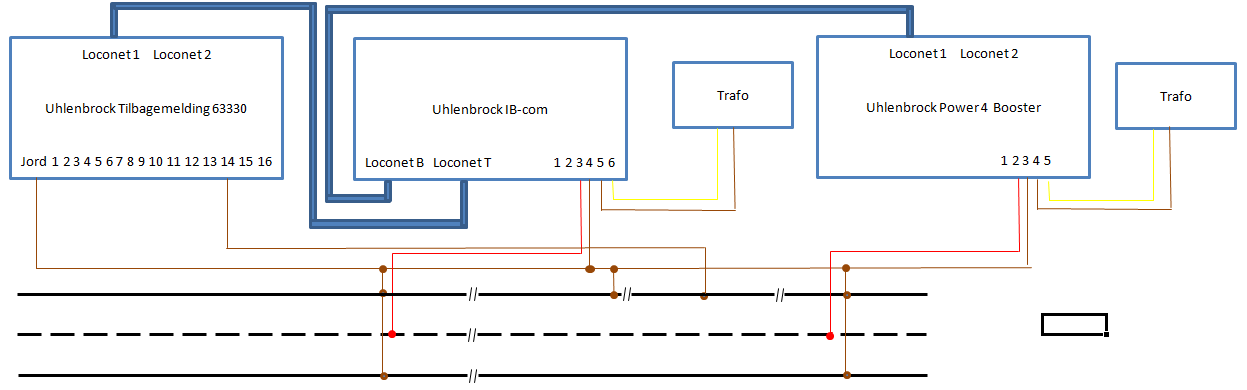

Tak for dit svar. Jeg har rettet lidt i tegningen med Booster, så den nu ser således ud.

Billede

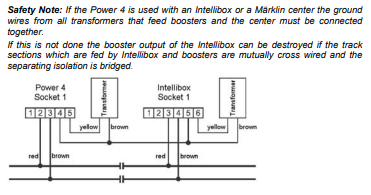

Det er bare sjovt du siger, at jeg ikke skal forbinde de to trafoer. Det står der nemlig i manualen til Boosteren. Jeg har vedhæftet billedet nedenfor.

Billede

Til gengæld viser denne tegning ikke noget om at den jord der kommer ud af IB-com og Boosteren skal være forbundet. Jeg har også tidligere hørt det med, at det er vigtigt at vende stikkene rigtigt, så man ikke får sendt dobbelt spænding ud. Jeg er derfor lidt forvirret omkring hvad der er det rigtige.

Kan jeg kode Loconet direkte i JMRI, eller skal jeg bruge andet software til det formål? Er der evt. nogen der kan hjælpe mig med hvordan dette gøres. Jeg har aldrig kodet noget Loconet før.

Hilsen

Nikolaj

Like 0 kan lide
Top


trainmad

Indlæg: 144

PB

Nøm skrev:

Hej TrainMad

Tak for dit svar. Jeg har rettet lidt i tegningen med Booster, så den nu ser således ud.

Billede

Det er bare sjovt du siger, at jeg ikke skal forbinde de to trafoer. Det står der nemlig i manualen til Boosteren. Jeg har vedhæftet billedet nedenfor.

Billede

Til gengæld viser denne tegning ikke noget om at den jord der kommer ud af IB-com og Boosteren skal være forbundet. Jeg har også tidligere hørt det med, at det er vigtigt at vende stikkene rigtigt, så man ikke får sendt dobbelt spænding ud. Jeg er derfor lidt forvirret omkring hvad der er det rigtige.

Kan jeg kode Loconet direkte i JMRI, eller skal jeg bruge andet software til det formål? Er der evt. nogen der kan hjælpe mig med hvordan dette gøres. Jeg har aldrig kodet noget Loconet før.

Hilsen

Nikolaj

Hej Nikolaj og andre..

Hmm... Jeg kendte ikke umiddelbart til POWER4, men på POWER 3, er det udgangene's brune der skal forbindes..

Når man læser det billede rigtigt, kan man også se at det er til to-skinne, og der giver det god mening.., Hvis jeg var dig, ville jeg prøve forbinde de brune udgange som jeg foreslog, til 2 skinner med en isolering imellem. Derefter prøve at køre et loko hen over isoleringen og se hvad der sker (Du bør stadig huske på at vende dine stik rigtigt)..

Mht. Loconet: Hvis det er 63330 du skal kode:

Slut boxen til Loconet og tænd for det hele.

I JMRI skal du have oprettet et sporskifte med den adresse der skal være FØRSTE adresse i 63330 (tilbagemeldingsadressen).

Tryk på knappen på 63330 lysdioden lyser.

I JMRI skal du aktivere det sporskifte der har den første adresse i tilbagemeldingsboxen.

Lysdioden på 63330 slukker.

Den sporskifteadresse du har aktiveret er nu den første tilbagemeldingsadresse.

Du kan sagtens kode mere i 63330, men jeg ved ikke lige hvordan det virker i forhold til JMRI.

Ellers må du investere i USB -> Loconet fra uhlenbrock, og så gøre det med Loconet TOOLS..

Håber at det gav mening..  Wink





__________________

Mvh..

TrainMad..

Ps: Har DU kørt med DIT tog idag??

3-skinne epoke lll, dansk/tysk i det 'fiktive' Lauenburg. Cs1 RELOADED + 2 x Uhl. IB. WDP 2015.2
'Ein leben ohne MODELLBAU, ist defintiv möglich, aber ganz SINNLOS!!!'
Like 0 kan lide
Top


Nøm

Bjæverskov

Indlæg: 24

PB

Hej TrainMad

Power 4 boosteren skulle også virke til 3-skinne. Jeg har dog ikke købt en endnu, men det er den jeg har fået anbefalet. Hvorfor er der i øvrigt forskel på jord tilslutningen fra transformatorerne når man ser på 2-skinne contra 3-skinne?

Med hensyn til loconet kodning i JMRI, kan det så ikke være en blok jeg opretter, da det er det jeg skal bruge tilbagemeldingsmodulet til?

Er det korrekt forstået, at hvis jeg koder 1'eren, så falder de resterende 15 indgange automatisk ind som de næste 15 værdier?

Hilsen Nikolaj

Like 0 kan lide
Top


trainmad

Indlæg: 144

PB

Nøm skrev:

Hej TrainMad

Power 4 boosteren skulle også virke til 3-skinne. Jeg har dog ikke købt en endnu, men det er den jeg har fået anbefalet. Hvorfor er der i øvrigt forskel på jord tilslutningen fra transformatorerne når man ser på 2-skinne contra 3-skinne?

Med hensyn til loconet kodning i JMRI, kan det så ikke være en blok jeg opretter, da det er det jeg skal bruge tilbagemeldingsmodulet til?

Er det korrekt forstået, at hvis jeg koder 1'eren, så falder de resterende 15 indgange automatisk ind som de næste 15 værdier?

Hilsen Nikolaj

Hej Nikolaj og andre...

Jo selvfølgelig virker POWER 4 også til 3-skinne, men det der går galt i 2-skinne, er at hvis udgangene's brune er ført sammen, så kan et loko der kører fra een booster-kreds til en anden, hvis polariteten er forkert, få dobbelt-spænding, eller den ene booster få dobbelt-spænding, og så er der et-eller-andet der brænder af!!!

Det er korrekt forstået at når indgang 1 er kodet, følger de næste 15 med... Men!!! Det er vigtigt at du opretter et sporskifte (magnet-artikel med start adressen på den box du vil kode, da det er denne sporskifte-adresse bowen forstår at sætte som første adresse).. Havde du nu haft en Intellibox istedet, kunne du have lavet en direkte Loconet programmering.. Det vil jeg dog ikke besvære dig med, da du har valgt den løsning med IB-com...

I JMRI skal du så også oprette det antal tilbagemeldinger du skal bruge, og derefter definere hvor de skal være i layoutet og i JMRI..

Jeg kender ikke til JMRI, men jeg går ud fra at det er lidt ligesom de andre PC-programmer til at styre banen med..

Håber at dette var til hjælp.. Ellers spørg igen..  Wink



__________________

Mvh..

TrainMad..

Ps: Har DU kørt med DIT tog idag??

3-skinne epoke lll, dansk/tysk i det 'fiktive' Lauenburg. Cs1 RELOADED + 2 x Uhl. IB. WDP 2015.2
'Ein leben ohne MODELLBAU, ist defintiv möglich, aber ganz SINNLOS!!!'
Like 0 kan lide
Top


Nøm

Bjæverskov

Indlæg: 24

PB

Hej TrainMad

Så jeg skal have fat i en sporskiftedekoder som eksempelvis Uhlenbrock 67200 før jeg kan kode tilbagemeldingsmodulet?

Når jeg skal til selve kodeprocessen kontakter jeg dig nok igen.

Hilsen Nikolaj

Like 0 kan lide
Top


trainmad

Indlæg: 144

PB

Nøm skrev:

Hej TrainMad

Så jeg skal have fat i en sporskiftedekoder som eksempelvis Uhlenbrock 67200 før jeg kan kode tilbagemeldingsmodulet?

Når jeg skal til selve kodeprocessen kontakter jeg dig nok igen.

Hilsen Nikolaj

Hej Nikolaj og andre..

Nej, du behøver IKKE have en sporskiftedekoder, du skal bare oprette et sporskifte i JMRI med den adresse der skal være den første tilbagemelding...





__________________

Mvh..

TrainMad..

Ps: Har DU kørt med DIT tog idag??

3-skinne epoke lll, dansk/tysk i det 'fiktive' Lauenburg. Cs1 RELOADED + 2 x Uhl. IB. WDP 2015.2
'Ein leben ohne MODELLBAU, ist defintiv möglich, aber ganz SINNLOS!!!'
Like 0 kan lide
Top


Nøm

Bjæverskov

Indlæg: 24

PB

Hej

Jeg har nu forsøgt om jeg kunne finde ud af at få mit Uhlenbrock tilbagemeldingsmodul til at virke gennem JMRI og Loconet. Jeg kan dog ikke finde ud af det med at kode værdier i Loconet. Jeg har fået lavet et lille testlayout i JMRI, men jeg ved ikke hvordan jeg skal få lavet den første kode på tilbagemeldingsmodulet (som skal være gennem et sporskifte), som kan få resten til at falde på plads, så jeg kan lave egentlige bloktilbagemeldinger.

Er der nogen der kan hjælpe mig helt grundlæggende med kode i Loconet via JMRI. Det kan evt. være med en meget udførlig beskrivelse, eller evt. via teams eller telefon.

Hilsen Nikolaj

Like 0 kan lide
Top


trainmad

Indlæg: 144

PB

Nøm skrev:

Hej

Jeg har nu forsøgt om jeg kunne finde ud af at få mit Uhlenbrock tilbagemeldingsmodul til at virke gennem JMRI og Loconet. Jeg kan dog ikke finde ud af det med at kode værdier i Loconet. Jeg har fået lavet et lille testlayout i JMRI, men jeg ved ikke hvordan jeg skal få lavet den første kode på tilbagemeldingsmodulet (som skal være gennem et sporskifte), som kan få resten til at falde på plads, så jeg kan lave egentlige bloktilbagemeldinger.

Er der nogen der kan hjælpe mig helt grundlæggende med kode i Loconet via JMRI. Det kan evt. være med en meget udførlig beskrivelse, eller evt. via teams eller telefon.

Hilsen Nikolaj

Hej Nikolaj og andre..

Hvad mener du helt nøjagtigt med 'værdier'??

Hvis det stadig 'KUN' er den første tilbagemeldingsadresse, vil jeg venligst henvise til mit indlæg i denne tråd d. 29-01-2021, hvor jeg udførligt beskriver hvordan du skal gøre det..

Hvis det evt. er til større hjælp at tale sammen, må du sende en PB med dit nummer..

Jeg vil nu lige prøve at finde ud af lidt mere om JMRI..





__________________

Mvh..

TrainMad..

Ps: Har DU kørt med DIT tog idag??

3-skinne epoke lll, dansk/tysk i det 'fiktive' Lauenburg. Cs1 RELOADED + 2 x Uhl. IB. WDP 2015.2
'Ein leben ohne MODELLBAU, ist defintiv möglich, aber ganz SINNLOS!!!'
Like 0 kan lide
Top


Nøm

Bjæverskov

Indlæg: 24

PB

Hej TrainMad

Jeg har sendt dig en PB

Hilsen Nikolaj
