Mandag d. 21/12/2015 - 11:51 Hejsa,
Med fare for at starte en større diskussion op, har jeg stillet følgende spørgsmål direkte til Märklin. - Mit tillægsspørgsmål - svarer Märklin dog ikke på - så det komemr nederst i dette indlæg.
Emne: Spørgsmål Digital / Analog transformator.
Min besked: Jeg har i dag en CS2 installation. Jeg ønsker at bruge nogle af de ældre signaler 7188. Samtidig ønsker jeg også en simpel form for sporbesat melder.
Er det muligt at anvende en 6002 transformator, så jeg bruger den som en lys / signal transformator og derefter sætte ( 0 ) Brun på 6002 samme med ( 0 ) Brun i CS2. Jeg vil sikre, at ( B ) ( + ) Rød ikke på noget tidspunkt sættes sammen.
Märklins svar : Kære Hr Thomsen,
Tak for din henvendelse.
Du kan betjene de ældre 7188 signaler med en separat transformator. Transformatorens ( 0 ) (brun ledning) skal tilsluttes skinnernes ( 0 ).
Herunder : Original tekst
Betreff: Frage Digital /analog transformator
Ihre Nachricht: Ich habe heute eine Installation von CS2. Ich verwenden möchte einige der älteren Signale 7188. Auch ich will, um eine einfache Art von Spur besetzten Bericht. Ist es möglich, eine 6002 Transformator benutzen? So verwenden Sie es als Licht / Signaltransformator und setzen Sie dann den masse ( 0 ) Brown das gleiche mit ( 0 ) in CS2. Ich garantiere mir, dass B ( + ) Rot NICHT miteinander verbinden.
Ich finde keine Zeichnung in Ihre Diagramme, dies nicht zu finden. Ich werde sicherstellen, dass ich meine schiere CS2 oder schädliche nichts zu überqueren.
Viele grusse aus Danemark
Ulrik R. Thomsen
Sehr geehrter Herr Thomsen,
vielen Dank für Ihre Anfrage.
Sie können die älteren Signale 7188 mit einem separaten Transformator betreiben. Die "Masse" ( 0 ) (braunes Kabel) dieses Transformators muss mit der Schienenmasse verbunden werden.
Mit freundlichen Grüßen
Ihr Kundenberater
Markus Schurr
Gebr. Märklin & Cie. GmbH
Kundenservice
Postfach 960
D-73009 Göppingen
Telefon +49 7161 608 222, Fachhändler abweichend
Telefax +49 7161 608 225
E-Mail: Service@maerklin.de
Internet: www.maerklin.de
:) Mit tillægsspørgsmål :

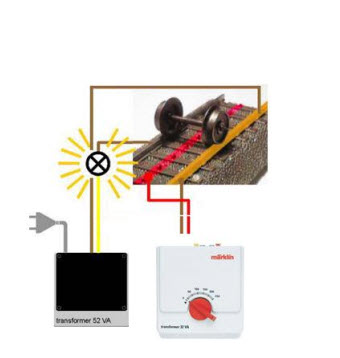

Hvis 7188 uden problemer kan tilkobles et digitalt anlæg, hvor ( 0 ) brun ledning allerede er sammenkoblet. Så er det vel også muligt, at lave følgende sporbesat melder på et issoleret skinnestykke.
Stor modelbane hilsen
Ulrik R. Thomsen
Märklin Digital
medlem af MIST-ZEALAND og MJK Nordbanen
0 kan lide
pejft
Kurser i modeljernbane hos AOF
Moderator
Indlæg: 2.152
Hejsa,
Med fare for at starte en større diskussion op, har jeg stillet følgende spørgsmål direkte til Märklin. - Mit tillægsspørgsmål - svarer Märklin dog ikke på - så det komemr nederst i dette indlæg.
Emne: Spørgsmål Digital / Analog transformator.
Min besked: Jeg har i dag en CS2 installation. Jeg ønsker at bruge nogle af de ældre signaler 7188. Samtidig ønsker jeg også en simpel form for sporbesat melder.
Er det muligt at anvende en 6002 transformator, så jeg bruger den som en lys / signal transformator og derefter sætte ( 0 ) Brun på 6002 samme med ( 0 ) Brun i CS2. Jeg vil sikre, at ( B ) ( + ) Rød ikke på noget tidspunkt sættes sammen.
Märklins svar : Kære Hr Thomsen,
Tak for din henvendelse.
Du kan betjene de ældre 7188 signaler med en separat transformator. Transformatorens ( 0 ) (brun ledning) skal tilsluttes skinnernes ( 0 ).
Herunder : Original tekst
Betreff: Frage Digital /analog transformator
Ihre Nachricht: Ich habe heute eine Installation von CS2. Ich verwenden möchte einige der älteren Signale 7188. Auch ich will, um eine einfache Art von Spur besetzten Bericht. Ist es möglich, eine 6002 Transformator benutzen? So verwenden Sie es als Licht / Signaltransformator und setzen Sie dann den masse ( 0 ) Brown das gleiche mit ( 0 ) in CS2. Ich garantiere mir, dass B ( + ) Rot NICHT miteinander verbinden.
Ich finde keine Zeichnung in Ihre Diagramme, dies nicht zu finden. Ich werde sicherstellen, dass ich meine schiere CS2 oder schädliche nichts zu überqueren.
Viele grusse aus Danemark
Ulrik R. Thomsen
Sehr geehrter Herr Thomsen,
vielen Dank für Ihre Anfrage.
Sie können die älteren Signale 7188 mit einem separaten Transformator betreiben. Die "Masse" ( 0 ) (braunes Kabel) dieses Transformators muss mit der Schienenmasse verbunden werden.
Mit freundlichen Grüßen
Ihr Kundenberater
Markus Schurr
Gebr. Märklin & Cie. GmbH
Kundenservice
Postfach 960
D-73009 Göppingen
Telefon +49 7161 608 222, Fachhändler abweichend
Telefax +49 7161 608 225
E-Mail: Service@maerklin.de
Internet: www.maerklin.de
:) Mit tillægsspørgsmål :
Hvis 7188 uden problemer kan tilkobles et digitalt anlæg, hvor ( 0 ) brun ledning allerede er sammenkoblet. Så er det vel også muligt, at lave følgende sporbesat melder på et issoleret skinnestykke.
De bedste modeljernbanehilsener
Peter Topp Engelsted Jonasen
http://www.digitaltog.dk - http://www.kvv73.dk - http://www.jonasen.eu - www.digital-train.com
gejo
Indlæg: 668
Det vil jeg fraråde. I princippet er det muligt, men i praksis kan der ske det, at den elektriske forbindelse til skinnestrengen, der anvendes til fælles returstrøm, afbrydes. Det kan ske ved snavs på skinnen. I givet fald vil digitalspændingen gå gennem decoderen og videre gennem pæren og hen til en 16V vekselspænding. Det vil betyde, at der vil opstå en spændingsforskel over decoderen på op til 40V, hvad den sikkert ikke vil synes om.
Hilsen Gert
Marklin4me
Indlæg: 552
Hej Gert,
tror ikke jeg er helt med. Kan du ikke lige tegne det.... Hvilken dekoder snakker du om? Og i givet tilfælde må det jo så også gælde mod 7188 signalet. Altså imod Märklin's egen anbefaling.
Vil bare nævne, at jeg har gjort det på denne måde igennem min Mobilstation 1, Centralstation 1 tid og nu gennem 3 år på CS 2. Uden problemer.
Stor modelbane hilsen
Ulrik R. Thomsen
Märklin Digital
medlem af MIST-ZEALAND og MJK Nordbanen
www.marklinfan.dk
bygger01
Så er der blevet mere tid til at "lege" med tog
Herning
Indlæg: 2.600
Alt går godt indtil røg opstår ......
Så mon det ikke er bedst at holde forskellige systemmer 100% adskilt
Jørgen Steff. fra Herning
H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra visse danske producenter ).
gejo
Indlæg: 668
Hej Ulrik
Det kan sagtens gå godt - også meget længe. Du skal forestille dig, at den brune ledning til CS2 og transformatoren er forbundet med hinanden, men forbindelsen til skinnen afbrydes samtidig med, at der holder et lokomotiv på sporet. Strømmen går altså gennem slæbeskoen op gennem decoder/motor videre gennem pæren og gennem den gule ledning til transformatoren. Spændingsforskellen mellem transformatorens gule forbindelse og den røde forbindelse på CS2 vil variere mellem 0 og ca. 40V.
Om der vil ske noget med decoderen vil afhænge af den strøm, der vil gå og den spænding, der derved vil opstå over decoderen - det tør jeg ikke spå om, så det kan ikke udelukkes, at det vil gå godt, men det kan også være, at det går galt.
I det kredsløb Märklin har sagt god for, er der sikkerhed for at de to strømkredsløb altid vil være adskilt - derfor ingen problemer.
Jeg håber denne forklaring hjælper dig.
Hilsen Gert
