Heljan Y-tog og belysning...

Hejsa,

Jeg har investeret i Heljan's OHJ Y-tog og er sådan set ret godt tilfreds, både med køreegenskaber og udseende (selvom der er et par detaljer der "let" kunne være lavet helt rigtigt - oh well...  Smile )

En ting jeg er skuffet over er dog at frontbelysning og interiørbelysning tænder sammen på F0, det synes jeg er lidt af en 90'er-løsning...  Sad Især når man andetsteds kan læse sig til at modellen er udstyret med 21-polet dekoder...

Samme sted har jeg fundet frem til at dæmpet lys virker bedre, jeg bruger nu disse dæmpede lysindstillinger der klart hjælper:

CV 262 = 4
CV 270 = 4
CV 278 = 4
CV 286 = 4

Det er jo formentlig til at bygge om på lyset så det interiørbelysning kommer over på en separat tast, men jeg vil pt. overlade andre til at finde løsningen inden jeg evt. ombygger... (I sin tid byggede jeg min MO om som beskrevet her...)

Mvh,

Peter

__________________

Dansk epoke IV - af historiske årsager på 3-skinne. DSB suppleret af lidt privatbane. Uhlenbrock Intellibox, RocRail etc.

Like 0 kan lide
Top


Gert

Veenendaal Nederlandene

Indlæg: 2.160

PB

peterw skrev:

En ting jeg er skuffet over er dog at frontbelysning og interiørbelysning tænder sammen på F0, det synes jeg er lidt af en 90'er-løsning...



Hej Peter,

Er det ikke muligt at justere det med 'function mapping'?

mvh,
Gert (fra Holland)

__________________

Danmark, mit andet hjemland. Fan af Efterklang - Danmarks bedste musik!

Like 0 kan lide
Top


Bent_P

Jyllands hovedstad

Indlæg: 1.110

PB

Hej Gert. Læs artiklen der henvises til: https://baneforum.dk/viewtopic.php?f=5&t=2182 Nej, det kan ikke laves med function mapping.

__________________

Hilsen Bent P.

Märklin gennem 40 år, M, K og C-skinner

Like 0 kan lide
Top


Gert

Veenendaal Nederlandene

Indlæg: 2.160

PB

Tak Bent!
Dette er uheldigt...

mvh,
Gert

__________________

Danmark, mit andet hjemland. Fan af Efterklang - Danmarks bedste musik!

Like 0 kan lide
Top


Ole Vedel

Indlæg: 870

PB  Blog  Hjemmeside

peterw skrev:

Hejsa,

Jeg har investeret i Heljan's OHJ Y-tog og er sådan set ret godt tilfreds, både med køreegenskaber og udseende (selvom der er et par detaljer der "let" kunne være lavet helt rigtigt - oh well...  Smile )

En ting jeg er skuffet over er dog at frontbelysning og interiørbelysning tænder sammen på F0, det synes jeg er lidt af en 90'er-løsning...  Sad Især når man andetsteds kan læse sig til at modellen er udstyret med 21-polet dekoder...

Samme sted har jeg fundet frem til at dæmpet lys virker bedre, jeg bruger nu disse dæmpede lysindstillinger der klart hjælper:

CV 262 = 4
CV 270 = 4
CV 278 = 4
CV 286 = 4

Det er jo formentlig til at bygge om på lyset så det interiørbelysning kommer over på en separat tast, men jeg vil pt. overlade andre til at finde løsningen inden jeg evt. ombygger... (I sin tid byggede jeg min MO om som beskrevet her...)

Mvh,

Peter

Det er mig der har valgt at det skal være sådan, fordi

En Lokpilot4 har kun 4, direkte brugbare udgange i 21 pins versionen. De bruges af 2 x front lys og 2 x slutlys.

Så der er ikke flere udgange tilovers. Det er vil også mangle ben i de stik som er i koblingen.

I 1:1 vil der næppe være tændt interiørbelysning uden der køres med lys i lygterne.

selvfølgelig under rangering til depot om natten vil de nok køre med lys og slukket interiør belysning.

For Den mest model rigtige belysning skal slutlyset, CV 278 og 286 sættes til 1, hvor frontlys skal være 4 som skrevet.

mvh. Ole Vedel









Like 2 kan lide
Top


peterw

Ingeniør

Frederiksberg

Moderator

Indlæg: 584

PB

Hej Ole,

Ole Vedel skrev:

Det er mig der har valgt at det skal være sådan, fordi

En Lokpilot4 har kun 4, direkte brugbare udgange i 21 pins versionen. De bruges af 2 x front lys og 2 x slutlys.

Så der er ikke flere udgange tilovers. Det er vil også mangle ben i de stik som er i koblingen.

I 1:1 vil der næppe være tændt interiørbelysning uden der køres med lys i lygterne.

selvfølgelig under rangering til depot om natten vil de nok køre med lys og slukket interiør belysning.

For Den mest model rigtige belysning skal slutlyset, CV 278 og 286 sættes til 1, hvor frontlys skal være 4 som skrevet.

Tak for tilbagemeldingen - som ud fra det beskrevne giver fint mening. Jeg havde nok personligt foretrukket at front- og slutlys havde været mere simpelt indrettet (==koblet sammen), men det er jo heller ikke 100% korrekt og ville have forhindret separat betjening af disse.

Og det er jo model tog, hvorfor der må foretages valg og prioriteres i forhold til forbilledet.  Smile

Også fin idé at sænke slutlyset endnu mere, det vil jeg prøve senere.

Mvh,

Peter W

__________________

Dansk epoke IV - af historiske årsager på 3-skinne. DSB suppleret af lidt privatbane. Uhlenbrock Intellibox, RocRail etc.

Like 0 kan lide
Top


Togsøn

Indlæg: 125

PB

Hej Ole Vedel.



Kunne i ikke have ofret to Transistorer og to modstande i printet så havde i ESU Aux 3 og Aux 4 til rådighed.

Forstår ikke helt angående stik ved sammenkobling.

Ville det ikke være muligt:

Ben 1: Gul, Aux 0  : Frontlys Ys

Ben 2. Lilla Aux 2   : Slutlys Ys

Ben 3. Blå +

Ben 4: Brun Aux 3 eller 4 : Interiør lys.

Ben 5.Rød Strømoptag højre

Ben 6. Sort strømoptag venstre.



Voila 6 ben alle brugt ?

Hvordan er den konfigureret nu ?

Venlig hilsen Erling.



Like 0 kan lide
Top


TogSvendsen

Indlæg: 112

PB

peterw skrev:
men det er jo heller ikke 100% korrekt og ville have forhindret separat betjening af disse.

Jo, men hvad vil du bruge det til? Hvis du sætter dem i dobbelttraktion og slukker lysene mellem vognene, så mangler interiørbelysningen i det bagerste tog. Jeg synes ikke det er specielt brugbart i den forbindelse; jeg havde hellere set lyset koblet sammen.

Kudos til Ole for at komme med en forklaring, det er altid rart at få belyst årsagerne til de valg der er truffet; om det så falder i vores personlige smag eller ej.

__________________

3-skinne, primært Märklin med C-skinner. Digitalt.

Like 1 kan lide
Top


Ole Vedel

Indlæg: 870

PB  Blog  Hjemmeside

Togsøn skrev:

Hej Ole Vedel.



Kunne i ikke have ofret to Transistorer og to modstande i printet så havde i ESU Aux 3 og Aux 4 til rådighed.



Venlig hilsen Erling.

Det havde så sku laves et nyt print.

Det var et krav at Heljans standard 21 pins dekoder print, skulle andvendes.

Jeg har det helt fint med denne løsning.

Ellers er det jo bare at montere en funktions dekoder i bivogn og evt. Mellemvogne.

mvh. Ole Vedel





Like 0 kan lide
Top


Togsøn

Indlæg: 125

PB

Hej Igen og tak for svar Ole.

Nyt print vel ikke, men et lille ekstra print kunne isættes !

Det vil sige alle vogne har strømoptag alene og via koblingen ?

Hvordan er elforbindelserne i koblingen ?

Måske jeg selv kan ombygge til ekstra aux og flytte forbindelsen til interiør lyset !

Mvh. Erling.

Like 0 kan lide
Top


Ole Vedel

Indlæg: 870

PB  Blog  Hjemmeside

Togsøn skrev:

Hej Igen og tak for svar Ole.

Nyt print vel ikke, men et lille ekstra print kunne isættes !

Det vil sige alle vogne har strømoptag alene og via koblingen ?

Hvordan er elforbindelserne i koblingen ?

Måske jeg selv kan ombygge til ekstra aux og flytte forbindelsen til interiør lyset !

Mvh. Erling.

Hej Erling

De ekstra komponenter, skal bruge et lille print, Men her er det 21 pins layout.



Mvh. Ole Vedel



BilagStørrelse
20170305_004321-1.jpg 2.13 MB
Like 0 kan lide
Top


Mikael

Udviklingsingeniør

Indlæg: 551

PB  Hjemmeside

Nu vi er i gang med at snakke om den indre konstruktion af Lynetten, er der så nogen der ved hvilken højttaler der passer i den?

Like 0 kan lide
Top


Mikael

Udviklingsingeniør

Indlæg: 551

PB  Hjemmeside

Mikael skrev:

Nu vi er i gang med at snakke om den indre konstruktion af Lynetten, er der så nogen der ved hvilken højttaler der passer i den?

Det kan jeg så selv svare på nu. ESU 50330 (16x25mm) passer perfekt, hvis man tager den ud af den medfølgende resonanskasse.





Like 0 kan lide
Top


madskp

Indlæg: 15

PB

Hej. Selvom stikket i koblingen er 6 polet er der kun 4 af benene der er i brug. Endvidere er der ikke strømoptag på bivognen, den får . sin forsyning til lys fra motorvognen. Det har også været behandlet lidt på baneforum.dk i denne tråd:

https://baneforum.dk/viewtopic.php?f=5&t=2182&sid=646a6ab474f0710e49ba0d6da4bc02f6

Like 0 kan lide
Top


Mikael

Udviklingsingeniør

Indlæg: 551

PB  Hjemmeside

Mikael skrev:

Det kan jeg så selv svare på nu. ESU 50330 (16x25mm) passer perfekt, hvis man tager den ud af den medfølgende resonanskasse.

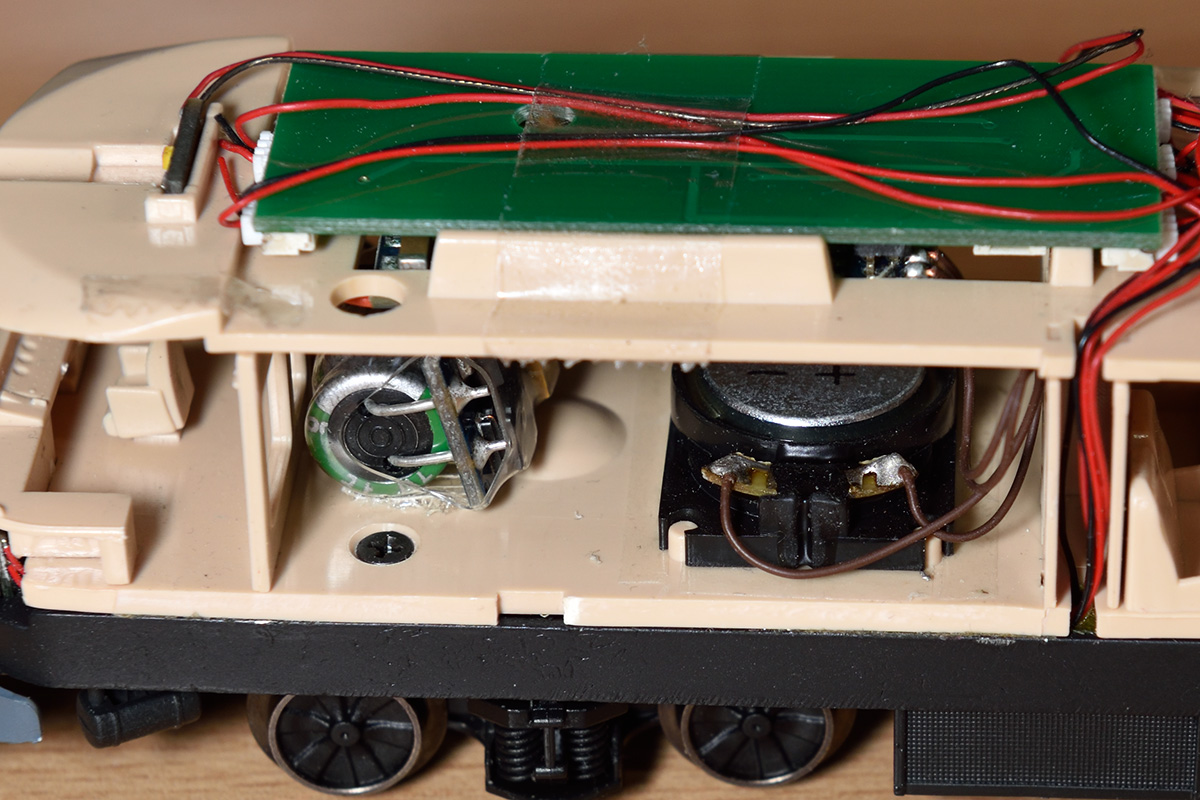

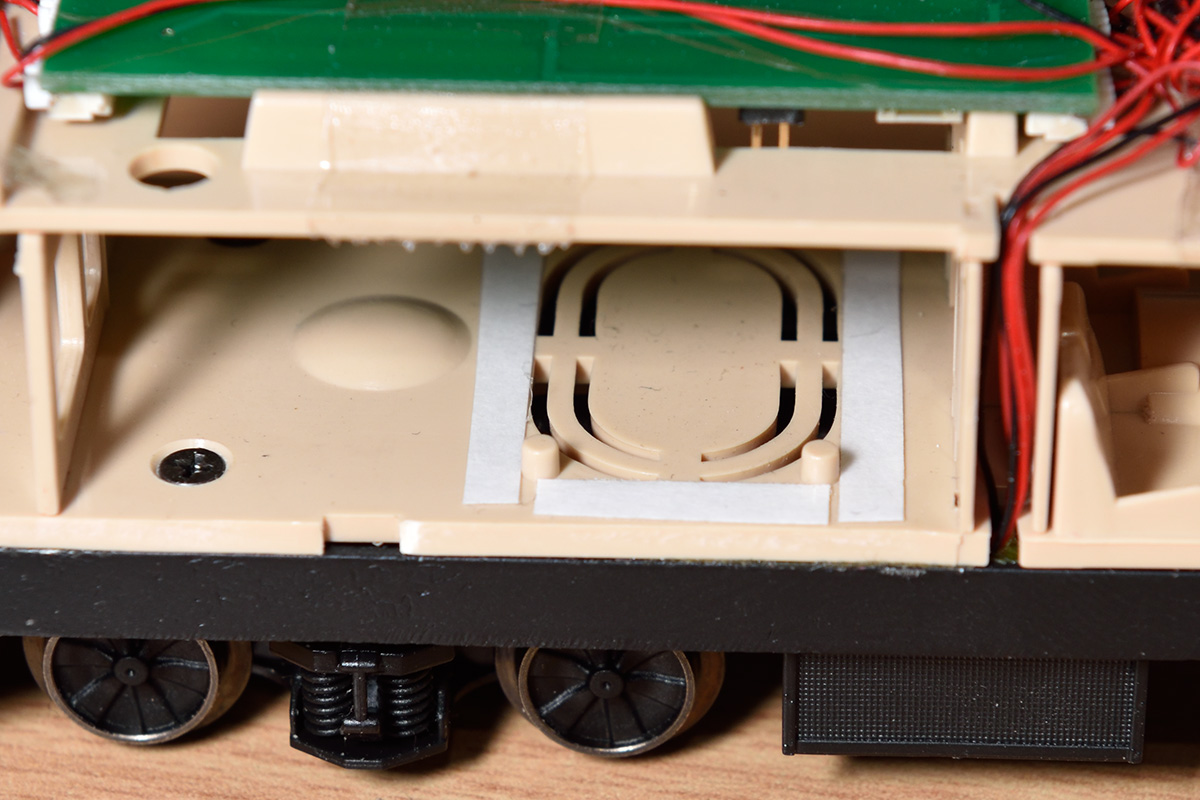

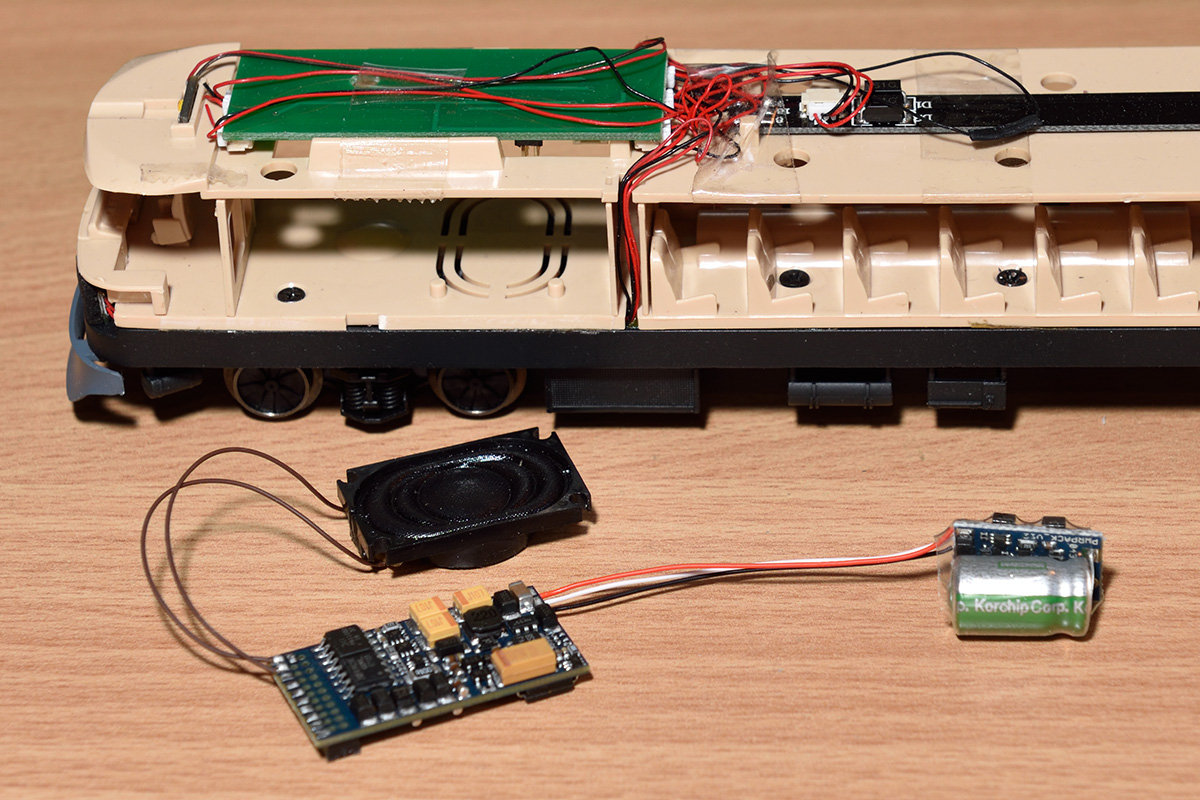

Så blev den monteret. Det gøres let med tynd dobbeltklæbende tape. Placer tapen helt op ad de 4 styretappe (på ydersiden). Så får tapen fat i kanten af højttaleren, men ikke membranen. Jeg installerede også en lille powerpack, så der ikke er nogen der kan klage over strømoptaget  Big smile

Billede

Billede

Billede



Like 1 kan lide
Top


morten

Indlæg: 260

PB

Er der en venlig modelbane-ven der kan fortælle mig hvordan jeg ændrer ovenstående lysindstillinger, hvis jeg har Loksound 4 Mfx decoder og en Märklin CS2 centralstation til rådighed ?

Like 0 kan lide
Top


Bent_P

Jyllands hovedstad

Indlæg: 1.110

PB

Har du læst denne: https://baneforum.dk/viewtopic.php?f=5&t=2182 ?

__________________

Hilsen Bent P.

Märklin gennem 40 år, M, K og C-skinner

Like 0 kan lide
Top


morten

Indlæg: 260

PB

Ja, der står ikke noget om ESU Loksound 4 Mfx decoder.

Like 0 kan lide
Top


Bent_P

Jyllands hovedstad

Indlæg: 1.110

PB

Korrekt, der står ESU lokpilot M4, men det er samme CV der skal ændres på ved en loksound M4.

__________________

Hilsen Bent P.

Märklin gennem 40 år, M, K og C-skinner

Like 0 kan lide
Top


morten

Indlæg: 260

PB

Ja, spørgsmålet er blot hvordan disse CV ændres på en ESU loksound Mfx decoder med Märklin Centralstation Smile

Like 0 kan lide
Top


Bent_P

Jyllands hovedstad

Indlæg: 1.110

PB

Det letteste et nok at spørge Søren ovre på baneforum. Artiklen er netop skrevet ud fra M4 dekoder og CentralStation.

__________________

Hilsen Bent P.

Märklin gennem 40 år, M, K og C-skinner

Like 0 kan lide
