Matriale til opbygning af ramme !!

Godaften

Jeg prøver nu her i stedet for for at se om det lykkes at få nogle klar meldninger omkring opbygning af Fundament/Ramme til pladerne til at ligge skinner på.

Jeg ville gerne først høre om der er nogle der ligger inde med en byggebeskrivelse samt tegninger af det i opbygning eller om der findes en bog man kan købe hvor det står i trin for trin.

Jeg ønsker at vide hvilken matriale jeg skal anvende: Træ (evt. Træsort som er bedst til det) Vinkelbeslag osv.

Jeg har valgt at købe MDF plader da det bliver fast anlæg i 5 år max til jeg har pladsen til en størrebane så skal være nemt at gå til. men som sagt ville jeg gerne øve mig i at lave en ramme så derfor jeg har valgt det skal bygges op på en ramme hvor mdf pladerne skal skrues fast.

Så håber denne gang at få noget hjælp som kan bruges på dette område. har kigget lidt på nettet men har ikke fundet noget som jeg mente var nok information til mig.

Noget helt andet er jeg ikke kan tysk så forstår ikke de tyske bygge beskrivelser jeg har kigge på og engelsk er jeg ikke så skrap til

Håber der er en hjælpsom sjæl der ude som kan give mig den rette information

__________________
DSB MY1147 - Banner

Mvh. Sebastian Leo Forring

Marklin C-skinner. mobil station, DSB Epoke 4 - 6

Youtube opdate: http://www.youtube.com/watch?v=cj7_m3LHy4w&feature=colike

Like 0 kan lide
Top


bl

Pensionist

Greve

Indlæg: 1.817

PB

Hvis du googler på "Model Railroad Benchwork" og "Modelleisenbahn anlagenbau" vælter det frem med sider om emnet og en god portion videoer. Og der findes garanteret flere stikord, og sikkert også til danske sider!

Og ikke fordi, jeg ikke vil give et direkte link, men der findes så mange forskellige måder og opfattelser af, hvordan man bør gøre tingene, så det er bedst, du selv vælger.

__________________

Bjarne

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.323

PB

Hej Sebastian!

jeg finder, at denne lille bog, som NOCH har udgivet på både tysk og engelsk, vil kunne hjælpe dig rigtig godty på vej.

Der er masser af billeder - og dem læser du formentlig lige godt uanset sproget.

Se her:

Artikel-Nr71907 Ratgeber "St Barbara" Englisch, Model Landscaping Guidebook

Der er alt lige fra rammebygning til skinnelægning og bjergbygning.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Sebastian Leo Forring

Hårlev

Indlæg: 594

PB  Blog  Hjemmeside

"Gert Frikke" skrev:
Hej Sebastian!jeg finder, at denne lille bog, som NOCH har udgivet på både tysk og engelsk, vil kunne hjælpe dig rigtig godty på vej.Der er masser af billeder - og dem læser du formentlig lige godt uanset sproget.Se her:Artikel-Nr71907 Ratgeber "St Barbara" Englisch, Model Landscaping Guidebook Der er alt lige fra rammebygning til skinnelægning og bjergbygning.Gert

Mange tak Laughing out loud jeg ville kigge på det og seo m jeg kan få fat i det i min lokale togbutik

__________________
DSB MY1147 - Banner

Mvh. Sebastian Leo Forring

Marklin C-skinner. mobil station, DSB Epoke 4 - 6

Youtube opdate: http://www.youtube.com/watch?v=cj7_m3LHy4w&feature=colike

Like 0 kan lide
Top


miken

kjellerup

Indlæg: 347

PB

du kan jo finde masse af hjælp og mål vis du vil bygger din bane i moduler så skal du bare kikker forbi

http://www.3modul.dk/index.php?id=37

det vil så også bliver nemet for dig om 5 år når du vil bygger din bane støre

en anden ting med moduler dem kan man tag med sig vis man vil vise dem frem eller vis man er i en klub hvor man har køre dag

og når du bygger et modul kan man gøre det ved spise bore så man ikke skal stå ind over en stor plade

tænke over det :?: :?: :?: :?: :?: :?:

__________________

Mvh

Michal Sønder

Min modelside (underombygning)
http://www.miken.dk

3-skinne H0, K-skinner via moduler
Tilbagemelling via s-88-n print fra svend brandt (tyskland) bygge af (speed180)
esu 50000/windigipet 2012

Like 0 kan lide
Top


D 804

Indlæg: 384

PB  Blog  Hjemmeside

Noget lægdetræ til rammen ville jeg tro var godt nok?

Med venlig hilsen

Jens

__________________

Jeg er en dreng på 16, der bruger lidt for meget tid på tog.
Billeder for hver uge: http://d804.wordpress.com

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.323

PB

Hej!

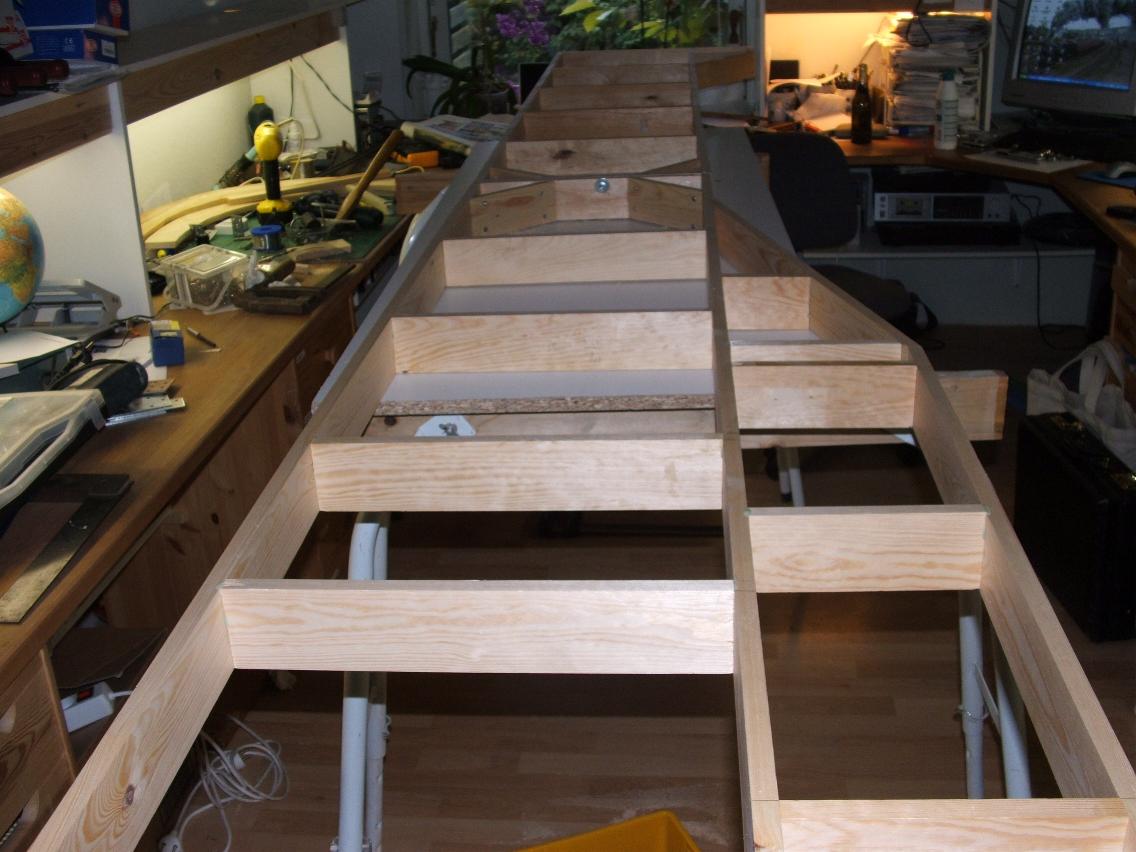

jeg synes at lægter er for klodsede til rammebyggeri - men det er selvfølgelig en smagssag. Jeg fandt noget høvlet træ med en bredde på ca 70 mm i "jem&fix" til en fiornuftig pris. Det blev så sat sammen til en ramme med træet på højkant - den vej bærer det bedst uden at veje for meget.

Nu er min bane en hyldebane, så den er måske lidt speciel i sin ret smalle udformning, men jeg har vedheftet et billede af rammen under opbygning. Den er iøvrigt lavet af 2 dele, der er boltet sammen på midten.

Gert

10 small

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Erik 1:87

Softwareingeniør

Odense

Indlæg: 901

PB  Hjemmeside

Hej Sebastian

Har du taget et kig på Fundamentet for modeljernbanen - rammeopbygning eller plade? på My 1 2 87?

__________________

Hilsen Erik, My 1 2 87.dk

Like 0 kan lide
Top


Mads H

Studerende på HTX Thisted

Indlæg: 662

PB  Hjemmeside

Vi har lavet på hjemmebanen, bygget banen op langs skråvæggen på loftet. Den ligger inde i mellem gitterspærene, som er lavet af noget ligende lægter.

Mellem gitterne, altså på tværs af huset, ligger der 40x40 mm lister, som nærmest for at illudeere hyldeknægte.

Fra spær til spær, er der placeret nogle rustikbrædder, som er blevet tilovers fra da vi isolerede og beklædte.

Oven på denne snretning er der et lag af MDF plader. Samlingerne er samlet med lidt mere rustikbræde.

Der er jo så ikke rigtigt nogen ramme, men jeg vil også synes du skal lave det af noget høvlet forskalling, eller vildere igen, så skal det være noget tykt finer, der er skåret i passende strimler.

Nogle mener jo også at man kun skal lægge en strimmel træ der hvor man vil lægge spor, men jeg havde ikke nogen sporplan da jeg begyndte så bare pladder over det hele, så bygger vi op derfra.

__________________

Mads H
http://www.hrhenriksen.dk http://www.njmk.dk
Det der er værd at køre med får lov
Märklin C - Styret med mobilestaion 1

Like 0 kan lide
Top


00

Indlæg: 633

PB

Hos et byggemarked kan du spørge efter forrammetræ, det fås i forskellige størrelser. ikke billigt, så se dig for og søg på det.

Minitrix har et hæfte, det minder om et tykt katalog, det hedder RATGEBER (rådgiver) - i det er der et par sider hvor de skriver om de forskellige principper. jeg har desværre ikke mit mere, ellers kunne du have fået det. Jeg tror du kan få det i Kystbanen, og sikkert gratis - du er jo kunde derude ikke? (de andre har det nok også, syntes bare du engang skrev at du handler i Hellerup)

__________________

Kører H0 på spisebord (TRIX & Brawa) - Bygger pt. mindre N-bane som by, nået dertil hvor scener og personer sættes på. Har taget hul på et middelstort Z-anlæg. Har LGB i haven. (og et stor samling Spor 1 Märklin og KM-1 på hylderne) - ECoS, ESU Radio & TouchCab.

Like 0 kan lide
Top


bygger01

Så er der blevet mere tid til at "lege" med tog

Herning

Indlæg: 2.590

PB

Køb lægter med afrundede hjørner

__________________

Jørgen Steff. fra Herning

H0 / AC / Digital / K skinner / ca. Epoke III / og ikke kun DK ( p. gr. af dampen, og hva' man kan købe fra visse danske producenter ).

Like 0 kan lide
Top


Pemo1971

Indlæg: 13

PB  Hjemmeside

Hej

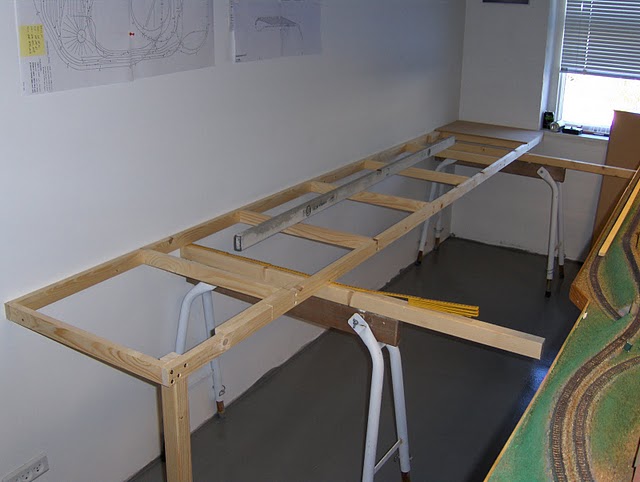

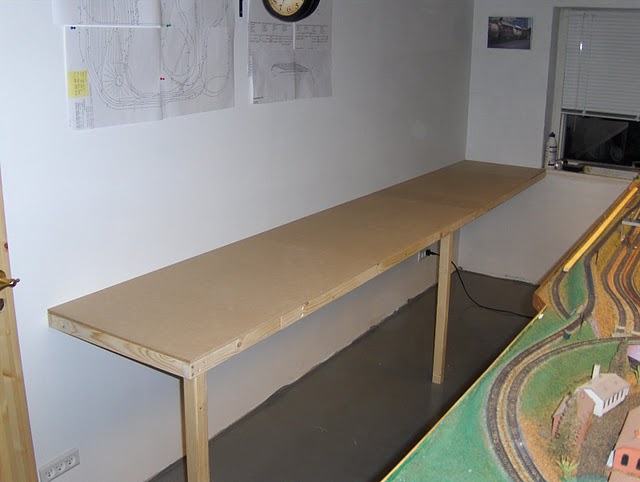

Har lige lagt et par billeder op fra min bane.

Bruger 40*20 mm og 40*40 til ben. 9mm MDF plade.

Hilsen

Peter

HPIM3742

HPIM3750

Like 0 kan lide
Top


Sebastian Leo Forring

Hårlev

Indlæg: 594

PB  Blog  Hjemmeside

"00" skrev:
Hos et byggemarked kan du spørge efter forrammetræ, det fås i forskellige størrelser. ikke billigt, så se dig for og søg på det.Minitrix har et hæfte, det minder om et tykt katalog, det hedder RATGEBER (rådgiver) - i det er der et par sider hvor de skriver om de forskellige principper. jeg har desværre ikke mit mere, ellers kunne du have fået det. Jeg tror du kan få det i Kystbanen, og sikkert gratis - du er jo kunde derude ikke? (de andre har det nok også, syntes bare du engang skrev at du handler i Hellerup)

Jeg handler i Hobbystalden og på Nettogs hjemmeside, samt Hobbykæden. har ikke brugt andre togforhandler i nu.

__________________
DSB MY1147 - Banner

Mvh. Sebastian Leo Forring

Marklin C-skinner. mobil station, DSB Epoke 4 - 6

Youtube opdate: http://www.youtube.com/watch?v=cj7_m3LHy4w&feature=colike

Like 0 kan lide
Top


00

Indlæg: 633

PB

nej nej, jeg tog så fejl Smile

god fornøjelse med dit projekt, herligt du er så aktiv

__________________

Kører H0 på spisebord (TRIX & Brawa) - Bygger pt. mindre N-bane som by, nået dertil hvor scener og personer sættes på. Har taget hul på et middelstort Z-anlæg. Har LGB i haven. (og et stor samling Spor 1 Märklin og KM-1 på hylderne) - ECoS, ESU Radio & TouchCab.

Like 0 kan lide
Top


Sebastian Leo Forring

Hårlev

Indlæg: 594

PB  Blog  Hjemmeside

"Erik 1:87" skrev:
Hej SebastianHar du taget et kig på Fundamentet for modeljernbanen - rammeopbygning eller plade? på My 1 2 87?
Har kigget på din side et par gange men den giver mig ikke den information jeg har brug for. for mit vedkomme for jeg ikke så meget ud af den. (ikke ment negativt.) men vi har jo vores forskillige måder af opfange information på Laughing out loud
"Gert Frikke" skrev:
Hej!jeg synes at lægter er for klodsede til rammebyggeri - men det er selvfølgelig en smagssag. Jeg fandt noget høvlet træ med en bredde på ca 70 mm i "jem&fix" til en fiornuftig pris. Det blev så sat sammen til en ramme med træet på højkant - den vej bærer det bedst uden at veje for meget.Nu er min bane en hyldebane, så den er måske lidt speciel i sin ret smalle udformning, men jeg har vedheftet et billede af rammen under opbygning. Den er iøvrigt lavet af 2 dele, der er boltet sammen på midten.Gert

Din metode ser jeg som en posiktiv metode for mig at gøre det på.

Da jeg ville lave 3 plader som kan blive sat sammen.

Så jeg tror at jeg skal finde ud af og lave lidt mål osv. så jeg ved hvor meget jeg skal bruge af matrialer i alt Laughing out loud

Men tænker lidt. det ser ikke ud som om du har brugt nogle beslag til at samle det høvlet træ med!! så går ud fra du har undersænket skruerne og skruet dem ind i dem som ligger i mellem rammen.

__________________
DSB MY1147 - Banner

Mvh. Sebastian Leo Forring

Marklin C-skinner. mobil station, DSB Epoke 4 - 6

Youtube opdate: http://www.youtube.com/watch?v=cj7_m3LHy4w&feature=colike

Like 0 kan lide
Top


Sebastian Leo Forring

Hårlev

Indlæg: 594

PB  Blog  Hjemmeside

"00" skrev:
nej nej, jeg tog så fejl :-)god fornøjelse med dit projekt, herligt du er så aktiv

Det helt iorden og mange tusind tak. bliver jo nød til at være aktiv så jeg kan få min bane op så jeg kan bruge mit tog og få glæde ud af det som man nu gør ved at bruge det Laughing out loud

__________________
DSB MY1147 - Banner

Mvh. Sebastian Leo Forring

Marklin C-skinner. mobil station, DSB Epoke 4 - 6

Youtube opdate: http://www.youtube.com/watch?v=cj7_m3LHy4w&feature=colike

Like 0 kan lide
Top


Sebastian Leo Forring

Hårlev

Indlæg: 594

PB  Blog  Hjemmeside

"miken" skrev:
du kan jo finde masse af hjælp og mål vis du vil bygger din bane i moduler så skal du bare kikker forbi http://www.3modul.dk/index.php?id=37det vil så også bliver nemet for dig om 5 år når du vil bygger din bane støre en anden ting med moduler dem kan man tag med sig vis man vil vise dem frem eller vis man er i en klub hvor man har køre dag og når du bygger et modul kan man gøre det ved spise bore så man ikke skal stå ind over en stor plade tænke over det :?: :?: :?: :?: :?: :?:

Jeg ville helst ikke bygge moduler. ved godt der er så mange fordele med det, men jeg holder mig tilbage fra det da jeg ikke syntes det er det jeg har behov for at have. syntes det er kanont at nogle bygger det op på denne måde og super fedt at i gør det med en klub til og alt det der. tommel op ad for jer Laughing out loud

__________________
DSB MY1147 - Banner

Mvh. Sebastian Leo Forring

Marklin C-skinner. mobil station, DSB Epoke 4 - 6

Youtube opdate: http://www.youtube.com/watch?v=cj7_m3LHy4w&feature=colike

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.323

PB

"Sebastian Leo Forring[quote="Gert Frikke" skrev:
Din metode ser jeg som en posiktiv metode for mig at gøre det på. Da jeg ville lave 3 plader som kan blive sat sammen.Så jeg tror at jeg skal finde ud af og lave lidt mål osv. så jeg ved hvor meget jeg skal bruge af matrialer i alt Laughing out loud Men tænker lidt. det ser ikke ud som om du har brugt nogle beslag til at samle det høvlet træ med!! så går ud fra du har undersænket skruerne og skruet dem ind i dem som ligger i mellem rammen.

Du kan skrue, lime/tappe eller samle med beslag alt efter hvad du finder mest tilgængeligt for dig.. Bare at du sikrer at det bliver stabilt.

God fornøjelse.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Sebastian Leo Forring

Hårlev

Indlæg: 594

PB  Blog  Hjemmeside

"Gert Frikke" skrev:
"Sebastian Leo Forring[quote="Gert Frikke" skrev:
Din metode ser jeg som en posiktiv metode for mig at gøre det på. Da jeg ville lave 3 plader som kan blive sat sammen.Så jeg tror at jeg skal finde ud af og lave lidt mål osv. så jeg ved hvor meget jeg skal bruge af matrialer i alt Laughing out loud Men tænker lidt. det ser ikke ud som om du har brugt nogle beslag til at samle det høvlet træ med!! så går ud fra du har undersænket skruerne og skruet dem ind i dem som ligger i mellem rammen.
Du kan skrue, lime/tappe eller samle med beslag alt efter hvad du finder mest tilgængeligt for dig.. Bare at du sikrer at det bliver stabilt. God fornøjelse.Gert

Alletiders. og mange tak

__________________
DSB MY1147 - Banner

Mvh. Sebastian Leo Forring

Marklin C-skinner. mobil station, DSB Epoke 4 - 6

Youtube opdate: http://www.youtube.com/watch?v=cj7_m3LHy4w&feature=colike

Like 0 kan lide
Top


Mads H

Studerende på HTX Thisted

Indlæg: 662

PB  Hjemmeside

HUsk en trekant i de yderste hjørner Wink

__________________

Mads H
http://www.hrhenriksen.dk http://www.njmk.dk
Det der er værd at køre med får lov
Märklin C - Styret med mobilestaion 1

Like 0 kan lide
Top


Sebastian Leo Forring

Hårlev

Indlæg: 594

PB  Blog  Hjemmeside

"Mads H" skrev:
HUsk en trekant i de yderste hjørner Wink

En trekant ?

__________________
DSB MY1147 - Banner

Mvh. Sebastian Leo Forring

Marklin C-skinner. mobil station, DSB Epoke 4 - 6

Youtube opdate: http://www.youtube.com/watch?v=cj7_m3LHy4w&feature=colike

Like 0 kan lide
Top


moppe

Medarbejder

Indlæg: 5.558

PB  Hjemmeside

"Sebastian Leo Forring" skrev:
En trekant ?

Hvis du bygger rammer kan de "ekse". Sætter du en skråstiver eller en trekat i en af rammerne, vil konstruktionen blive meget mere stiv.

Klaus

__________________

Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model

Like 0 kan lide
Top


Sebastian Leo Forring

Hårlev

Indlæg: 594

PB  Blog  Hjemmeside

"moppe" skrev:
"Sebastian Leo Forring" skrev:
En trekant ?
Hvis du bygger rammer kan de "ekse". Sætter du en skråstiver eller en trekat i en af rammerne, vil konstruktionen blive meget mere stiv.Klaus

Havde tænkt mig at lave kryds imellem bene. regnet med det var nok

__________________
DSB MY1147 - Banner

Mvh. Sebastian Leo Forring

Marklin C-skinner. mobil station, DSB Epoke 4 - 6

Youtube opdate: http://www.youtube.com/watch?v=cj7_m3LHy4w&feature=colike

Like 0 kan lide
Top


Mads H

Studerende på HTX Thisted

Indlæg: 662

PB  Hjemmeside

En kryds mellem benene vil kun hjælpe på den verticale retning.

Med mindre du lægger plader nej på hele fladen, vil det stadig være ustabile horizontalt Wink

__________________

Mads H
http://www.hrhenriksen.dk http://www.njmk.dk
Det der er værd at køre med får lov
Märklin C - Styret med mobilestaion 1

Like 0 kan lide
Top


Gert Frikke

Indlæg: 2.323

PB

Hej!

Hvis du ser på billedet af min ramme, kan du se skråstiverne på midten, hvor de 2 halvdele er boltet sammen.

Gert

__________________

modeltog - en kopi af virkeligheden på en fantasifuld måde

Like 0 kan lide
Top


Sebastian Leo Forring

Hårlev

Indlæg: 594

PB  Blog  Hjemmeside

"Gert Frikke" skrev:
Hej!Hvis du ser på billedet af min ramme, kan du se skråstiverne på midten, hvor de 2 halvdele er boltet sammen.Gert

Så forstår jeg bedre. det med at der skal være et trekant stykke i enderne
