Onsdag d. 26/5/2010 - 16:00 Hej alle,
jeg står i den situation, at jeg har fået fat i en splittet ad jævnstrøms-MY lavet af Long, som skal bruge noget hjælp til at blive samlet igen. At få sat det mekaniske på plads er ikke så svært, det er mere selve elektronikken og ledningerne, der er et problem. Normalt arbejder jeg kun med vekselstrøm, så jeg har ikke så meget erfaring med jævnstrøm. Det kunne derfor være en kæmpe hjælp, hvis der er nogen, der ligger inde med jævnstrøms-MY og eventuelt kunne tage nogle billeder af det indvendige, så jeg kan se, hvordan det hele skal loddes sammen.
Venlig hilsen,
Thor
0 kan lide
martindahl
IT
Stenlille
Indlæg: 2.499
Hej Thor
Hvis du tager nogle billeder af delene og ligger op her, vil jeg tro at der er flere herinde der sagtens kan hjælpe dig med løsningen uden nødvendigvis at kende det helt korrekte setup.
Martin
Martin
https://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
https://www.hyldegaarden.dk
https://www.vsvt.dk
Amagerkaner
Indlæg: 440
Hej
Det er muligt jeg faldt på gulvet som spæd, men lavede Long ikke kun 3-skinne loks, kompatibelt med forbilledet Märklin?
Bayer
Indlæg: 23
Jeg kan godt tage nogle billeder og lægge dem ud her.
Long lavede også jævnstrømslokomotiver og -vogne til fleischmanns system. Disse modeller er dog mere sjældne end vekselstrømsmodellerne.
Thor
cfrost
Indlæg: 272
Nej, de lavede også en 2-skinne version. Strømoptagren var en sko (der var 2), der blev trykket ned på skinnen (Lidt ligesom LGB bruger det)
Desværre er min Long MY pakket ned, så jeg kan desværre ikke hjælpe med billede.
Med venlig hilsen
Claus Frost
Skovbo Jernbane-arkiv
jimmyoldtimer
Indlæg: 1.450
Hej du kan også spørge Hos Pejft her :
http://www.digitaltog.dk/Modeljernbane_Generelt_menu.htm
Mvh Jimmy
mine Hobby interesser
modelbane hobby
Bayer
Indlæg: 23

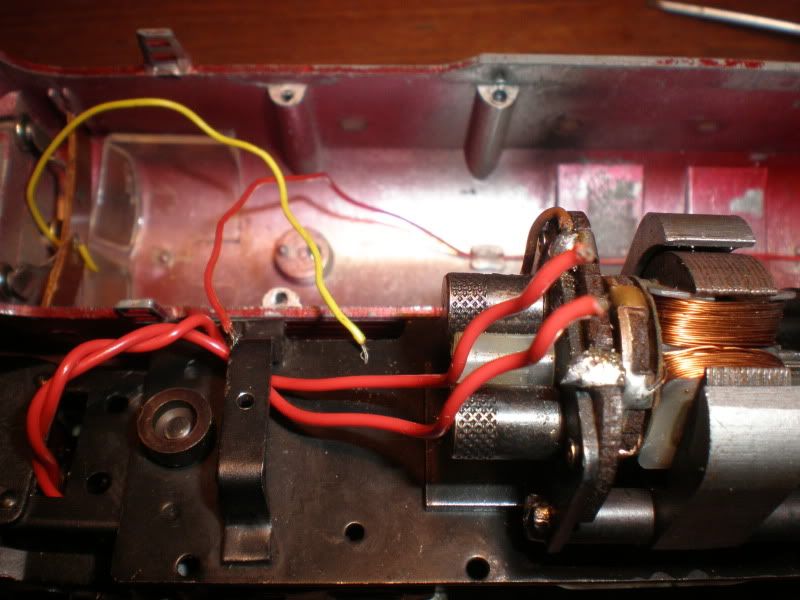

Her er et billede:
De to tykke røde ledninger, som er snoet om hinanden kommer fra de to strømoptagere. De to tynde gule og røde ledninger er til frontlanterne. Der er en brun ledning, som er loddet fast til motoren og har forbindelse til undervognen.
Det hele ser meget enkelt ud, og er det sikkert også
Venlig hilsen,
Thor
moppe
Medarbejder
Indlæg: 5.558
Altså fra hvert sit strømoptag?
Så skal de på den frie pol på motoren, sammen med de 2 fra lamperne.
Klaus
Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model
Bayer
Indlæg: 23
Hej Klaus,
De to strømoptagere får strøm gennem den samme skinne. Hvis det hele bliver loddet fast på den frie pol på motoren, kommer der så til at blive lys afhængig kørselsretningen, som på vekselstrømslokomotiverne fra Long? Der mangler ikke et relæ, eller sådan noget i den stil, til at styre lyset?
Thor
moppe
Medarbejder
Indlæg: 5.558
Hvis der mangler noget, er det en diode til hver lampe. I ældre modeller var den en lille skive ved hver pære, men jeg kan ike se hvordan det er lavet i din maskine. Ellers mokker du bare en diode i serie med hver ledning. Dioderne skal vende modsat af hinanden.
Klaus
Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model
Bayer
Indlæg: 23
Til mit "samlesæt" fulgte der en diode med, så der mangler en. Der står in4007 på den. Er der nogen, der ved, hvor man kan få fat på en magen til uden at skulle købe en kasse med 1000 dioder?
Thor
moppe
Medarbejder
Indlæg: 5.558
1N4007 kan købes hos enhver elektronikpusher. Et veletableret radioværksted har den også, samt en hver der bare har en smule elektronik som hobby....
Klaus
Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model
Bayer
Indlæg: 23
Prøver jeg så lige. Tak for hjælpen
Thor
Gert Frikke
Indlæg: 2.327
Hej!
Det meste elektronikskrot vil indeholde en brugbar diode!
Den koster så gratis.
Gert
