Hvem ved hvad den hedder og dens funktion?
__________________
Tysk epoke Iv & V - IB -Uhlenbrock Lissy - K-Skinner
Torsdag d. 3/3/2011 - 10:54 Vist 950 gange

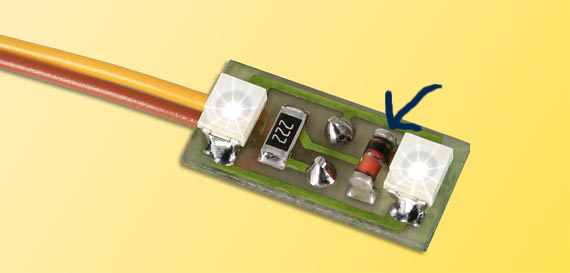

Hvem ved hvad den hedder og dens funktion?
Tysk epoke Iv & V - IB -Uhlenbrock Lissy - K-Skinner
0 kan lide
pejft
Kurser i modeljernbane hos AOF
Moderator
Indlæg: 2.152
Hvis jeg lige ser rigtigt, så har du fat i et lysprint med SMD Lysdioder.
Der vil så normalt være en modstand og en diode på printet
Modstand: for st sikre lysdioden mod overbelastning
Diode: for at sikre lysdioden mod strøm i spærreretningen (igen faktisk mod overbelastning)
De bedste modeljernbanehilsener
Peter Topp Engelsted Jonasen
http://www.digitaltog.dk - http://www.kvv73.dk - http://www.jonasen.eu - www.digital-train.com
Gert Frikke
Indlæg: 2.323
Hej!
Og det er dioden du spørger om. Den kunne meget vel være af 1N4148 familien, men typen er forholdsvis ukritisk.
Gert
modeltog - en kopi af virkeligheden på en fantasifuld måde
speed180
Indlæg: 157
Hej.
Som Gert skriver sikkert 1N4148 familien
Tja,så denne burde kunne klare det lille trick.
https://www.elfaelektronik.dk/elfa3~dk_da/elfa/init.do?item=70-007-25&to...
Stig
Busk
Indlæg: 475
I sådan et lille lysmodul hvor væsentlig er den, jeg spekulerer på om det er noget man skal have med hvis man selv laver den type belysning?
Hilsen Torben
Tysk epoke Iv & V - IB -Uhlenbrock Lissy - K-Skinner
Gert Frikke
Indlæg: 2.323
Hej!
Så længe at enheden forsynes med DC og ikke fejlpolariseres, så har dioden ingen funktion.
Gert
