Hej
jeg søger insporation til for-området før indgang til opkørsel (helix) i et bjerg.
Ifølge min sporplan har jeg lavet plads til et stationsområde max. 60-70 cm i længden.
5-sporet.
jeg er bare i trivl om hvad der er sjovest/mest realistiski dette område.
Feks en mindre by-station, godsstation, eller noget industristation med læsning af sten, grus m.m.
ps. skal siges at vi altså ER ude på landet, (alpelandskab) så der nok ikke plads til en bh med station. medmindre vi taler 6-7 meget små huse
Lad mig gerne høre forslag, inputs.
moppe
Medarbejder
Indlæg: 5.558
Intet. Hvis du kun har 70 cm at gøre med, kan du slet ikke "folde ud" til 5 spor og samle igen, uden kun at have 30-40 cm spor tilbage.
Sporplan/billede?
Klaus
Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model
Thrane
Indlæg: 995
Hej igen

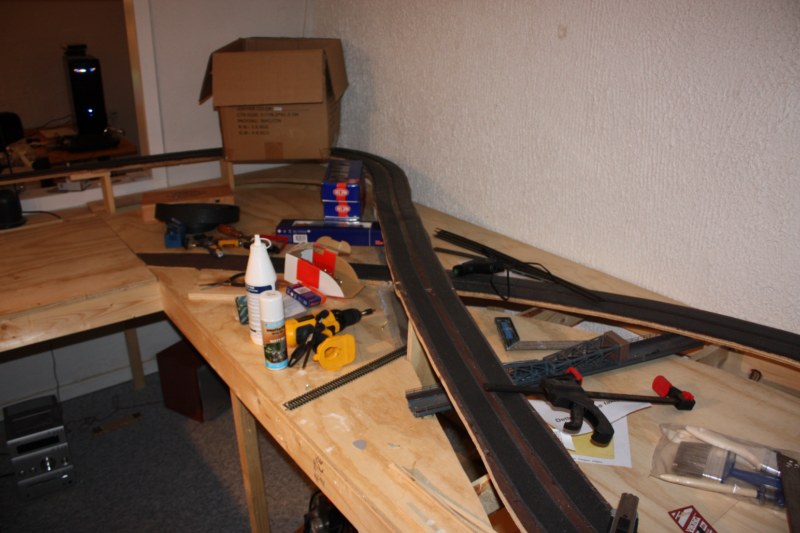

Jeg har nu taget lidt billeder der illustrerer hvor jeg mente der var plads til den lille bjergstation.

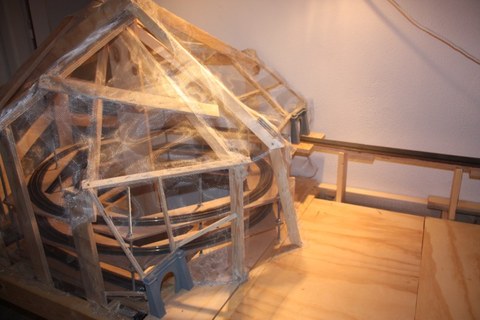

I mellemtiden har jeg færdiggjort skelettet til det førnævnte bjerg.

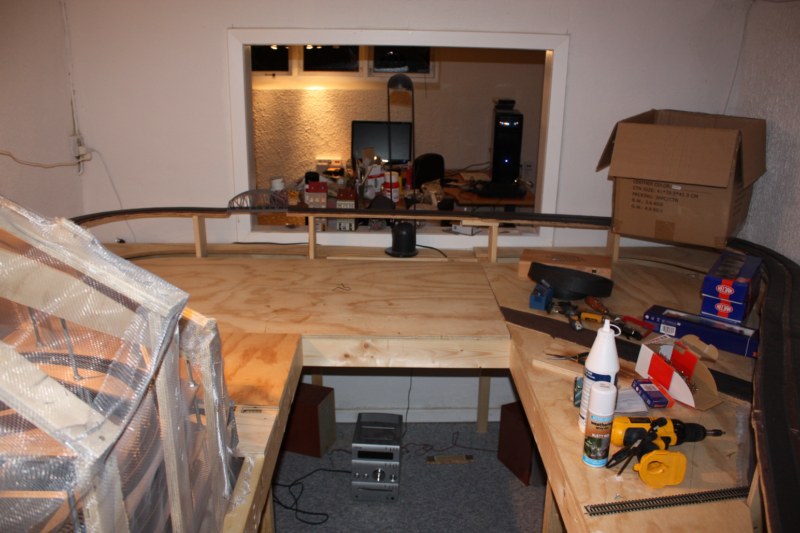

Pladsen er trang (se billedet.)
Info: inde i bjerget har jeg en helix der løfler først et, derefter to spor op og afsluttes henne til højre i et otte-tal hvorefter man er på pladeniveau igen.
Måske burde jeg lave én stor station i midten af U'et eller evt en lille og remiseområde.
Jeg modtager virkelig gerne tanker og inspiration til det videre forløb.
Som Claus nævner er 70 cm åbenbart for lidt.
Jeg håber billeder kan give et idé om hvor langt jeg er, og ikke mindst hvor meget plader der er at gøre godt med.
Tak
Thrane
Indlæg: 995
billede
Thrane
Indlæg: 995
billede
Thrane
Indlæg: 995
billede
Thrane
Indlæg: 995
Hej...

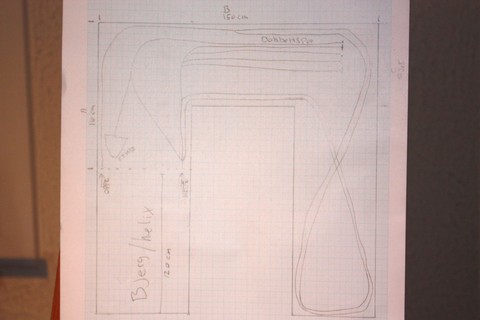

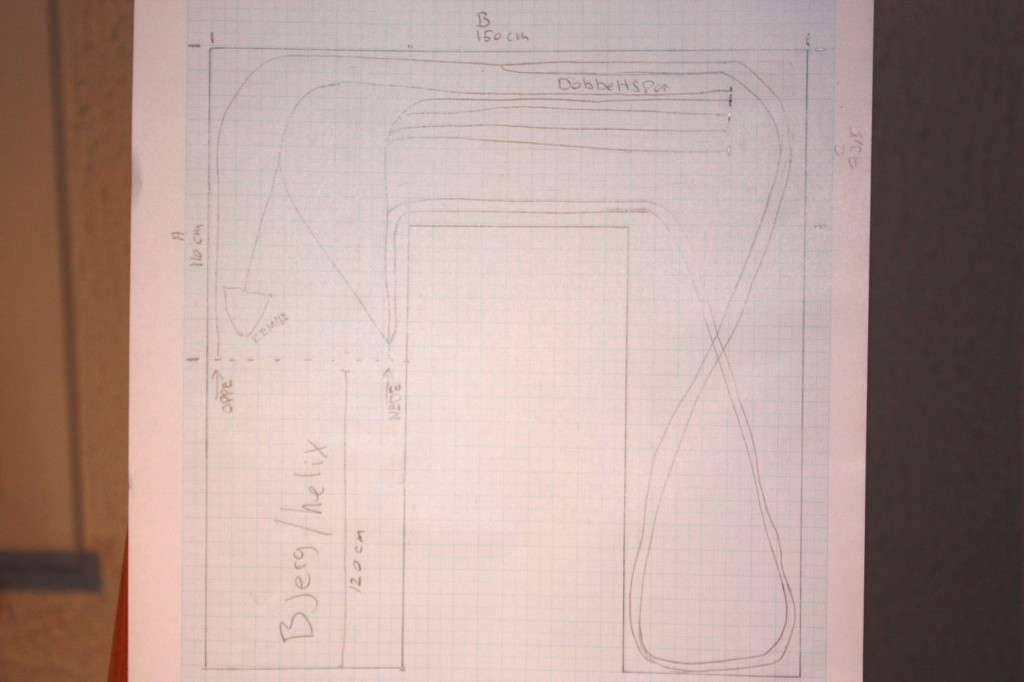

jeg har lavet en grovtegning over min bud på udnyttelse af den sidste plads på banen.
Jeg har valgt at lave et "større" banegårdsområde (opstillingsområde).
Forklaring:
Mål A 110 cm: er den bredde jeg har tilbage efter bjerget og op til det øverste spor der kommer ud af bjerget.
Mål B 150 cm er længden jeg har tilbage.
Mål C er så bredden.
Fra bunden af bjerget kommer der straks et 3-vejssporskift der leder direkte uden om banegårdsområdet og videre ud på landet (8-tallet), eller direkte til banegårdsområdet, eller til "bagom" til remisen, og man kan også fortsætte til banegården.
Banegardenpå tegningen er der 5 spor unden mulighed for gennemkørsel. (da jeg ikke tror det pt. er teknisk muligt, men er ikke helt sikkert da det muligvis kan kobles til 8-talssporet.
De to spor over teksten "dobbeltspor" er oppe i niveau. Denne niveauforskel bliver market med mur eller klippesider. (evt. viadukt(er).
Kommentarer og lignende hører jeg meget gerne.
Se på de første billeder for at forstå min bane. Tegning er også med nu.
erikolsen1954
maskiningeniør
Ishøj
Indlæg: 377
Så vidt jeg forstår din skitse, så er det ikke så ligetil (se også Klaus' kommentar i starten). Du er begyndt med at tegne de rette spor du gerne vil have, men har så tegnet nogle kurver i enderne med meget, meget små kurveradier. Det kan ikke fungere.
Når du tegner sporplaner, er du nødt til at tegne nogenlunde målfast (f. eks. i målforholdet 1:5) og tegne sporkurverne med passer eller kurveskabeloner. Kurverne bør tegnes først, så kan du bagefter se hvor lange dine rette spor kan blive.
For at kunne tegne en nogenlunde målrigtig sporplan, skal man have styr på geometrien af de spor og sporskifter man vil benytte. I de fleste tilfælde kan man finde oplysningerne i kataloger, sporplanlægningsbøger eller på hjemmesiden fra den pågældende leverandør.
Jeg har engang skrevet en kort artikel om tegning af sporplaner på http://www.modelbaneteknik.dk/model/spor/sporplan.htm - prøv at se om du kan få noget ud af den, ellers er du velkommen til at spørge.
Venlig hilsen
Erik Olsen
http://www.modelbaneteknik.dk/
Thrane
Indlæg: 995
Det fint nok alt det du siger....
Men som sagte r det en grovskitse så man kan se hvad jeg mener...ikke dermed sagt at skinnerne skal ligge på på tegningen, for det kan jo ikke lade sig gøre.
Jeg siger heller ikke stationssporene skal være så lange som på min tegning.
Men måske ideen er god hvis man "snor" skinnerne rigtigt.
Jeg tager meget gerne i mod en rigtig tegning da jeg er helt fast og ikke kan komme videre...
moppe
Medarbejder
Indlæg: 5.558
Se vedhæftede billede.

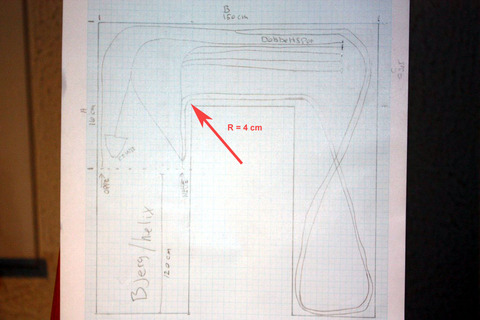

Du har tegnet en kurve med radius 4. Normalt anbefaler jeg ikke radier under 40 cm.
Lav din tegning målfast......
Klaus
Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model
Thrane
Indlæg: 995
har jeg ikke forstand på.
Vil spørge mere direkte. Findes der en venlig sjæl der vil prøve at tegne "nogle spor" til mig udfra det område der er tilgængeligt?. Det må meget gerne være stærkt inspireret af min tegning.
Jeg bruger Piko A. Det hele i flex.
Håber der er mål nok på tegningen.
moppe
Medarbejder
Indlæg: 5.558
Dybest set har du kun plads til en blød bue.
Men jeg må være ærlig og sige at det bliver ikke mig der tegner din bane op for dig. Det vil sige at skal jeg komme med et foreslag, må du i gang med tegneblok og målebånd og levere en målfast tegning.
Klaus
Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model
erikolsen1954
maskiningeniør
Ishøj
Indlæg: 377
Det får du hvis du øver dig.
Venlig hilsen
Erik Olsen
http://www.modelbaneteknik.dk/
Thrane
Indlæg: 995
Hej Claus,
Tak for svar!
Jeg overdrev nok også en anelse.
Hvordan er det nu med kurverne.
en radius 40 cm er det = 4 cm på passeren når man
tegner en kurve?
moppe
Medarbejder
Indlæg: 5.558
Korrekt.
Når du så har tegnet, opretter du en ny tråd nede i "Layout".
Klaus
Klaus
Modelbane Europas hjemmeside: http://www.modelbaneeuropa.dk
Modeltog, internet, gratis spambekæmpelse, elektronik og andet: http://www.moppe.dk
Det lette modelbaneforum: http://groups.google.dk/group/dk.fritid.jernbaner.model
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
Som Klaus skriver må du allerførst have lavet en målfast tegning af rum, borde og allerede monteret (bjerg og bro). Syntes forøvrigt at du skulle fjerne dobbeltsporet, som du selv skriver er du ude i alpelandet. Derfor er enkeltsporet strækning helt nok.
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
Thrane
Indlæg: 995
et er sikkert nok men nu har jeg altså 2?
Himmerlandsbanerne
Suldrup
Indlæg: 1.575
Grunden til at jeg foreslår at du "nøjes" med 1 spor er at der derved bliver mere plads til dine andre ønsker.
med venlig modeltog hilsen
Ivan
2 skinne - h0 - epoke 3 og lidt 4/5/6
sporplaner
