jeg har endelig fået mulighed for at få et værelse kun til min bane, men jeg har lidt svært ved at lave en god plan over det, så er der måske nogen der kan hjælpe mig lidt på vej.

Det her er pladsen i rummet

Billede

Jeg kører Märklin C-spor og alt bliver digitalt. Jeg havde tænkt mig at lave en banegård i den nederste del af billedet.

Jeg vil gerne udnytte pladsen bedst mulig og have så mange skinner som muligt Wink sefølig uden at overdrive, men hvis toget kan køre en omgang mere inden det kommer tilbage til banegården er det kun godt.

Er der en der er go til den slags og kan tegne en skitse eller hjælpe mig med en god plan? Jeg vil så forsøge at tegne det ind i wintrack bagefter.

__________________

ledprint.dk
http://ledprint.dk
Modstandsberegner
Salg af print og elektronik til modelbanen

Like 0 kan lide
Top


hxmiesa

Software Engineer

Bilbao Spain

Indlæg: 993

PB  Hjemmeside

DU boer nok laegge stationen i den lange part af anlaegget, medmindre du vil modellere epoke 1! Wink

Generelt mangler der MANGE MANGE oplysninger fra din side, foerend nogen som helst kan hjaelpe dig.

Her er nogle af de ting du maa oplyse (listen er blot et uddrag; der er mange andre ting du skal fastsaette!);

Generelt;

Eventuelle vinduer og begraensninger i hoejde af anlaeg.

Hvilken epoke?

Hvilket land/lande?

Hviklen type landsskab?

Hvor mange tog?

Hvor lange tog?

Hvor mange niveauer?

Er du istand til at konstruere en aaben ramme-struktur med ramper til skinnerne, eller skal det hele vaere paa plader/borde?

Slanke eller normale sporskifter?

Mindste-radius?

Specielle oensker;

BW (BetriebsWerk) med drejeskive og/eller skydebro?

Rangeringsmuligheder?

Fabrik/industri-tilslutning.

Havne-anlaeg?

Storby?

Sporvogns-straekninger?

Faller Car System?

__________________

Venlig hilsen
Henrik Hoexbroe
TOG -i lange baner!

Like 0 kan lide
Top


Bibihest

Indlæg: 1.300

PB  Hjemmeside

"hxmiesa" skrev:
DU boer nok laegge stationen i den lange part af anlaegget, medmindre du vil modellere epoke 1! ;-)Generelt mangler der MANGE MANGE oplysninger fra din side, foerend nogen som helst kan hjaelpe dig.Her er nogle af de ting du maa oplyse (listen er blot et uddrag; der er mange andre ting du skal fastsaette!);Generelt;Eventuelle vinduer og begraensninger i hoejde af anlaeg.Hvilken epoke?Hvilket land/lande?Hviklen type landsskab?Hvor mange tog?Hvor lange tog?Hvor mange niveauer?Er du istand til at konstruere en aaben ramme-struktur med ramper til skinnerne, eller skal det hele vaere paa plader/borde?Slanke eller normale sporskifter?Mindste-radius?Specielle oensker;BW (BetriebsWerk) med drejeskive og/eller skydebro?Rangeringsmuligheder?Fabrik/industri-tilslutning.Havne-anlaeg?Storby?Sporvogns-straekninger?Faller Car System?

Det var godt nok mange ting du ville vide for den lille bane :oD men kan da begynde fra en ende af.

Der er store vinduer på 3/4 af øverste side, så der er ikke mulighed for at modelere så meget, men skal bare være åben landskab med træer og lidt veje.

Epoke 4 og 5

Der skal være enkelt landskab, med lidt skove, marker og ellers et par huse og noget industri. Det samme med slanke eller alm. sporskifter. Jeg skaffer det der er brug for hvis resultatet bliver bedre. Er åben for forslag. Smile

Planen var 3 niveauer. En skjult banegård + 2, men pga. vinduerne bliver det nok kun 2 plan

Antal tog: Tja, så mange jeg nu får plads og råd til. Og længden bliver ikke det vilde. 4-5 personvogne bag lokomotivet og godstog lidt længere. Ikke noget overdrevet.

Der skal sefølig være en station, men en vigtig del er ranger område hvor jeg kan sidde og samle mine tog på den "rigtige" måde.

Har leget med det hele dagen, men ved ikke om det er særlig brugbart. Er ikke helt tilfreds.

Total billede:

Billede

Plan 1:

Billede

Er det noget der kan bruges? Har brugt samme tegning med 3 niveauer, men som sagt lavede jeg det om fordi det ikke må være alt for højt foran vinduet.

Håber det var det meste Smile

__________________

ledprint.dk
http://ledprint.dk
Modstandsberegner
Salg af print og elektronik til modelbanen

Like 0 kan lide
Top


Bibihest

Indlæg: 1.300

PB  Hjemmeside

Skal lige siges at den banegård jeg har lavet der kun liiiige og lige kan klare mit tog med 4 personvogne, så den måtte genre være større men synes ikke jeg kan få det ind i planen.

Håber nogen har nogle gode ideer og kan lave en lille skitse hvordan jeg kan gøre det

__________________

ledprint.dk
http://ledprint.dk
Modstandsberegner
Salg af print og elektronik til modelbanen

Like 0 kan lide
Top


SonicC98

Leder efter job ;)

Indlæg: 144

PB

Hej

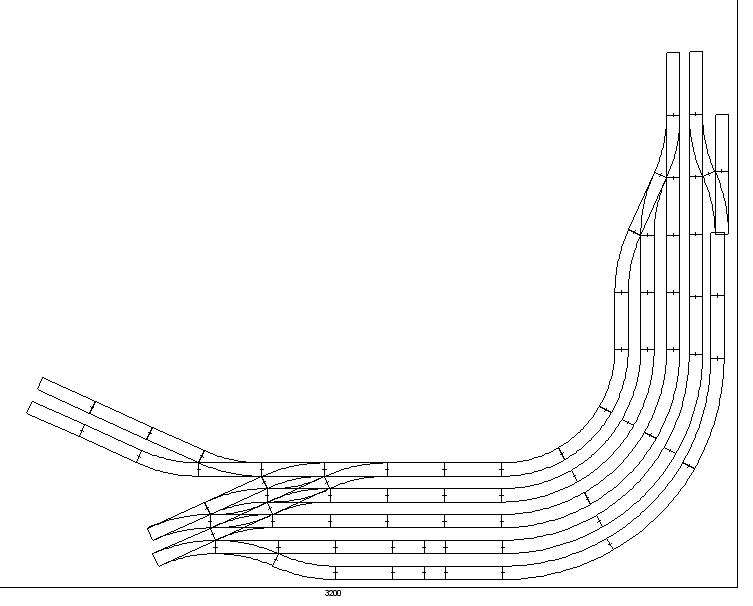

Jeg fik en skør ide. :roll: Kunne man lave en buet banegård. :?: Jeg ved ikke om det kan lade sig gøre, jeg har aldrig selv prøvet. Med sådan en får du nogle korte spor på banegåren og nogle lange.

Jeg har forsøgt at lave en lille tegning. Bare så man kan få en ide om hvad jeg tænker på.

Buet banegår

__________________

MVH Danni
Märklin, M- og C-skinner, Mobilstation

Like 0 kan lide
Top


Bibihest

Indlæg: 1.300

PB  Hjemmeside

Man kan sagtens lave det, det skal bare ikke være så skarpe sving som du har der Smile men ja det er også en mulighed.

Vil prøve at lege med det og se om jeg kan udvide min banegård på den måde. Ellers er der ikke andet for end at flytte den over på den anden side

__________________

ledprint.dk
http://ledprint.dk
Modstandsberegner
Salg af print og elektronik til modelbanen

Like 0 kan lide
Top


Lars Skjærlund

Rødovre

Webmaster

Indlæg: 4.093

PB  Blog  Hjemmeside

Prøv at se på den rigtige verden - hvor mange banegårde er ikke buede? Wink

Jo, jeg kender et par stykker, men buede banegårde er vist mere reglen end undtagelsen: Et velkendt eksemplar som København H. er ihvertfald meget buet.

__________________

MVH
Lars

Like 0 kan lide
Top


killerp

Fotograf

Indlæg: 2.238

PB  Hjemmeside

Buet stationer er mega flotte, men de kræver fra radius 9 og opefter, for det ser ikke godt ud, nå en 30 cm. BN vogn hænger halvt inden over perronen, derfor tror jeg de fleste vælger dem fra, incl mig selv, de kræver simpelhen for meget plads Crying

__________________

Peter

Gavflaben fra Falster

(Falsterbanen)

Like 0 kan lide
Top


hxmiesa

Software Engineer

Bilbao Spain

Indlæg: 993

PB  Hjemmeside

Hej,

Du kan helt klart proeve at laegge stationen i kurve. En masse R9 kurver giver en fin station. Dette kraever dog at du laver perronerne meget kunstfaerdigt!

Alternativt kan du laegge stationen lidt i diagonal, og saa krumme den sidste del af den med normale kurver/kurvesporskifter. -Saaledes kan du bruge rette standard-perroner.

Jeg vil ioevrigt anbefale dig at lave en bane efter "sammenklemt oval" princippet, fremfor to ringbaner!!!

Med "sammenklemt oval" eller "hundeben" bane mener jeg; en lang to-sporet straekning som indeholder en SKJULT vendesloejfe i hver ende.

Normalt laver man saa en skyggestation i hver vendesloejferne.

Derved koerer togene ikke altid i samme retning i den synlige del, men lader til at "komme og gaa" som i det virkelige liv... Smile

Hvis du er i tvivl om dette koncept, saa se pa Stefan´s bane eller min egen!

__________________

Venlig hilsen
Henrik Hoexbroe
TOG -i lange baner!

Like 0 kan lide
Top


Bibihest

Indlæg: 1.300

PB  Hjemmeside

"hxmiesa" skrev:
Hej,Du kan helt klart proeve at laegge stationen i kurve. En masse R9 kurver giver en fin station. Dette kraever dog at du laver perronerne meget kunstfaerdigt!Alternativt kan du laegge stationen lidt i diagonal, og saa krumme den sidste del af den med normale kurver/kurvesporskifter. -Saaledes kan du bruge rette standard-perroner.Jeg vil ioevrigt anbefale dig at lave en bane efter "sammenklemt oval" princippet, fremfor to ringbaner!!!Med "sammenklemt oval" eller "hundeben" bane mener jeg; en lang to-sporet straekning som indeholder en SKJULT vendesloejfe i hver ende.Normalt laver man saa en skyggestation i hver vendesloejferne.Derved koerer togene ikke altid i samme retning i den synlige del, men lader til at "komme og gaa" som i det virkelige liv... :-)Hvis du er i tvivl om dette koncept, saa se pa Stefan´s bane eller min egen!

Det var egentligt min plan i starten at lave sådna en som du nævner og har også overvejet at ændre den jeg har her, men er ikke helt sikker endnu om det er det rigtige for mig. Det kræver jo noget mere styring så man undgår sammenstød og det har jeg ikke arbejdet så meget med tidligere. Men vil prøve at kigge på jeres baner.

Måske har du jo et forslag til min bane Wink *hint*

__________________

ledprint.dk
http://ledprint.dk
Modstandsberegner
Salg af print og elektronik til modelbanen

Like 0 kan lide
Top


hxmiesa

Software Engineer

Bilbao Spain

Indlæg: 993

PB  Hjemmeside

"Bibihest" skrev:
Det var egentligt min plan i starten at lave sådna en som du nævner og har også overvejet at ændre den jeg har her, men er ikke helt sikker endnu om det er det rigtige for mig. Det kræver jo noget mere styring så man undgår sammenstød og det har jeg ikke arbejdet så meget med tidligere. Men vil prøve at kigge på jeres baner.Måske har du jo et forslag til min bane Wink *hint*

Foerst og fremmest ville jeg dog proeve om ikke det var muligt at lave hovedstationen og BY i den lange side af anlaegget? Hvis du dér kun bygger i 2 niveauer, skulle det da ikke blive alt for hoejt.

Det ville loese MANGE problemer...

I hvilken hoejde begynder vinduerne?

Er det "tilladt" at klaebe en baggrund fast foran vinduerne, for saaledes at "snyde" oejet til at tro at anlaegs-dybden og -hoejden er mere end den i virkeligeheden er?

Med hensyn til styring af automatisk selvblok; Dette er efter min mening "Moderen" til alle styringer!

Minimum specifikation; For at 2 tog koerer paa den samme ringbane uden at stoede sammen nogensinde, behoever man; 3 signaler med relaeer (f.eks. de gode gamle signaler fra M.) og tre impuls-kontakt-skinner.

Ved at forbinde to singaler til hver kontaktskinne kan man opnaa at togene selv melder hver blok optaget og fri.

Hvis du har en LANG straekning, kan du maaske opdele den i 10 blokke, og derved faa 9 tog til at koere rundt.

Samme princip! (bruger det selv)

Virker baade i analog og i digital.

Ioevrigt; paa din tegning har du en lille skyggestation liggende i nederste niveau, langs bagvaeggen. Det er ikek saa godt, da du ved problemer ikke kan naa derind! Hvis du kun har 10cm fri hoejde, boer skyggestationen ligge langs anlaeggets forkant!

Jeg har desvaerre ikke mulighed i oejeblikket for at tegne flere layout-forslag. Sorry.

Jeg ser at du bruger WinTrack. Et fantastisk godt program!

Proev at anvende de forslag folk giver dig her, og post saa nye opdaterede tegninger. -saa kan vi jo se om det bliver bedre eller vaerre! Wink

Kommentarer er der altid tid til!
