Ekstra strømudtag ?

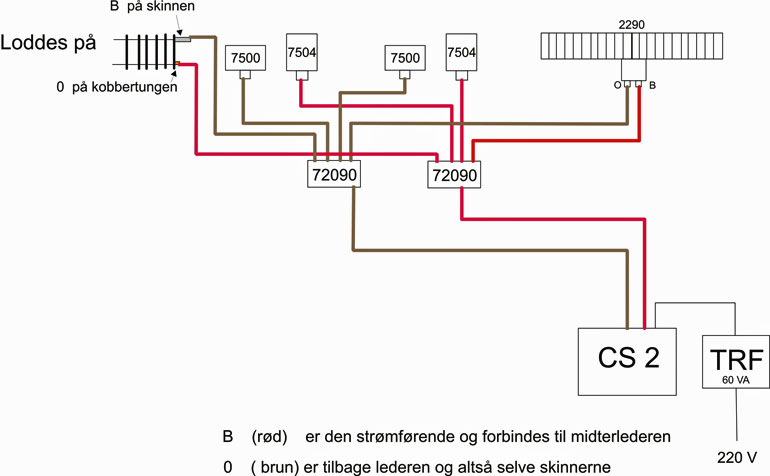

Inden jeg går i gang med alt for meget ledningsarbejde er der så en der venligst vil kommentere denne vedhæftede skitse. :?:

Total længde på sporplanen bliver 22 – 25 meter Märklin K skinner. Da det anbefales at have ”Fahrstrom etwa alle 2 meter” har jeg påtænkt mig enten at anvende 7500+7504 ”lasker” eller også at lodde selv på skinnerne – evt. begge dele. Behovet vil således være ca. 10 stk. ”udtag” og disse har jeg tænkt mig at samle i en samleboks(måske 2 ?). Märklin har en sådan (72090)og som går jeg ud fra vil være egnet. Alle udtag samles i denne boks (evt. to stk.). Hvis det drejer sig om to stk. er der så en forbindelse disse to bokse i mellem eller er det brugbart som angivet på skitsen ? Kredsløbet er jo sluttet.

Kvadrat på ledninger - hvad anbefales der ?

Venlig hilsen,

Torben

Tilslutning-med-ekstra-strø

__________________

HO / 2 skinne PIKO / Epoke III / CS2

Like 0 kan lide
Top


Skovsøekspressen

Jernbaner i den "gyldne" epoke III er sagen

Indlæg: 2.874

PB  Blog

Hej Torben

Ja det er jo lige nøjagtigt det samme jeg skal til at rode med her meget snart.

Som "hovedfødeledning", dvs fra trafoen/CS´eren og hen til samleboksene, har jeg fået anbefalet at man bruger et kraftigt kabel. Så er man sikker på at der er strøm nok. Altså det man forstår ved en almindelig ledning til el-artikler.

Ledningerne ud til skinnerne kan sagtens være de almindelige typer.

Som samleboks behøver man i øvrigt ikke at bruge fabrikanternes tilbehør der ofte er dyere. Hos en elektronikforretning kan man sagtens finde noget der kan bruges i stedet for og ofte til en mere økonomisk pris. Men det spiller naturligvis også ind hvor meget man skal bruge.

Mvh

Claus

__________________

Dansk epoke III (Statsbane med færgehavn), 1956-1966. H0, K-skinner, digitalt med en Ecos II.

Like 0 kan lide
Top


Purellum

Indlæg: 507

PB

Cool

Citat:
Kvadrat på ledninger - hvad anbefales der ?

Jeg anbefaler 0,75 kvadrat, med mindre det er en meget stor bane, med mange kørende tog.

Det er også det billigste Laughing out loud Laughing out loud Laughing out loud

Samlebokse kan bare være samle- / krone-muffer.

Per.

P.S: http://www.sporskiftet.dk/node/1207 Wink

Cool

__________________

Like 0 kan lide
Top


Bibihest

Indlæg: 1.300

PB  Hjemmeside

Jeg har brugt en række kronemuffer før og så sat en lus bagi.

Billede

Det virker godt og er billigt.

Jeg skal også snart trække ledninger på den jeg bygger og jeg ofrer nok lidt mere denne gang. Jeg vil lave nogle print med stik der kan forbindes med hinanden og derefter bliver delt på printet, stadig med stik. Så der er en indgang på printet og så er der måske 4 eller 8 stik med udgange, hvor man kan tage strøm til dekodere og hvad man ellers skal bruge. Så kan man hurtigt udvide med et print der hvor man har brug for det.

Det er lidt dyrere løsning, men man kan hurtigt sætte et stik i og så har man strøm uden at skulle sidde under pladen og skrue og man kan hurtigt tilslutte en ny enhed.

Der kommer også et print til alm lys rundt omkring, der så har sin egen transformator. Så kan man også senere hurtigt udvide og flytte en del af printene over på en anden transformator.

__________________

ledprint.dk
http://ledprint.dk
Modstandsberegner
Salg af print og elektronik til modelbanen

Like 0 kan lide
Top


Purellum

Indlæg: 507

PB

Cool

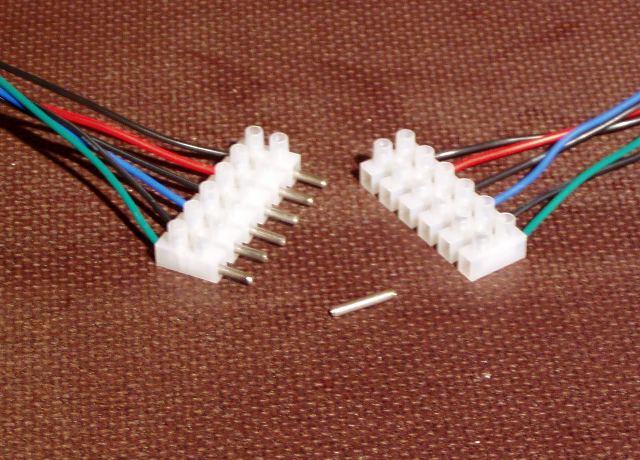

Man kan ret enkelt lave stik af kronemuffer: ( Og så kan de spændes så der altid er god forbindelse. )

Billede

Per.

Cool

__________________

Like 0 kan lide
Top


TBS

pensionist

Indlæg: 216

PB

Hej Claus,Per og Bibihest.

Tak for inputs. Laughing out loud

Havde godt nok forestillet mig evt. at man kunne gøre brug af samlemuffer eller noget lignende ”simpelt” og billigt.

Det med et lille print af en eller anden art lyder ikke så dumt så jeg er på vej i tænkeboks. Skal også have udtænkt hvordan jeg kan gøre brug af mit ”lager” af microservoer, som er overskud efter 45 år med R/C fly. Har tænkt mig at anvende dem til alle sporskifter og i den forbindelse skal der så udtænktes noget med strøm og styring. Så er der også lige dét med signaler / lys – men lidt ad gangen !

Min bane må betragtes som mindre så de 0,75 kvadrat ledning burde række. Lidt større dog som ”feeder” fra CS2, Claus. Wink

Nu ”tikkede” lige billedet ind med kronemuffe stikket. Alle tiders – tak for det. Imponerende mængde ledning du har/havde på den vedhæftede tråd.

Mvh,

Torben

__________________

HO / 2 skinne PIKO / Epoke III / CS2

Like 0 kan lide
Top


bl

Pensionist

Greve

Indlæg: 1.806

PB

"Purellum" skrev:
Man kan ret enkelt lave stik af kronemuffer....

Det var da smart....

Hvorfra stammer "benene"?

__________________

Bjarne

Like 0 kan lide
Top


Purellum

Indlæg: 507

PB

Cool

Citat:
Hvorfra stammer "benene"?

I dette tilfælde er det rustfri stål; men alm. søm kan sagtens bruges.

Luksus ville være messing(-søm); men det ser jeg ingen grund til.

Per.

Cool

__________________

Like 0 kan lide
Top


bl

Pensionist

Greve

Indlæg: 1.806

PB

Det skal flux prøves!

Tak for tippet!

__________________

Bjarne

Like 0 kan lide
Top


Sydbanen

Indlæg: 321

PB

en rettelse nu til dag er der 230 v i stikkontakter Wink

__________________

Mvh Sydbanen
Epoke IV-V, Dansk materiel og udenlandsk som har været i DK

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.488

PB  Hjemmeside

"Sydbanen" skrev:
en rettelse nu til dag er der 230 v i stikkontakter Wink

Hvad vil du sige med det Mikkel?

__________________

http://3modul.dk
Märklin M, K og C med 3 kontaktpunkter, skala H0, Intellibox, Ecos II, WDP 2012 på Windows 7, primært dansk epoke III (lidt II og IV) i blandet lidt svensk og norsk.
http://www.hyldegaarden.dk
http://www.vsvt.dk

Like 0 kan lide
Top


Sydbanen

Indlæg: 321

PB

Jaa ikke noget Wink

__________________

Mvh Sydbanen
Epoke IV-V, Dansk materiel og udenlandsk som har været i DK

Like 0 kan lide
Top


martindahl

IT

Stenlille

Indlæg: 2.488

PB  Hjemmeside

Sååå deeeetttttt ...
