DSB ur

Chefen har sgu givet mig et DSB perron-ur, der skal impulsstyres. Enten skal jeg finde et andet drev og sætte i ( det skal være temmelig kraftigt, det er store visere der skal trækkes rundt) eller også skal en af de fantastiske elektronikbegavelser der er i dette forum, komme med et forslag til en impulsstyring.

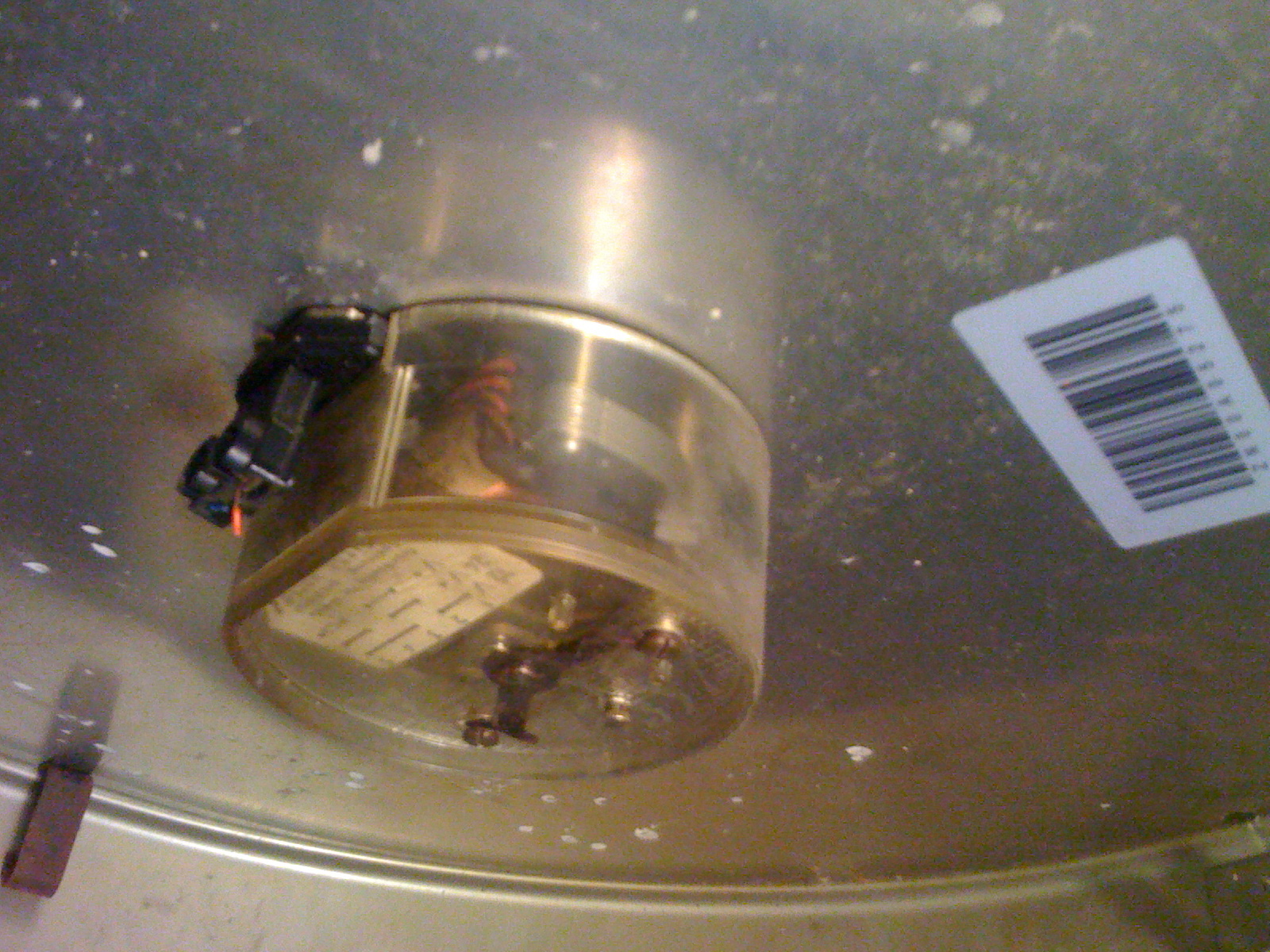

Der sidder noget der ligner et dobbeltspoledrev, der vist nok er en form for polvendingsmekanisme

IMG_0155

IMG_0154

Like 0 kan lide
Top


HenrHans

Indlæg: 74

PB  Hjemmeside

"mylle" skrev:
Chefen har sgu givet mig et DSB perron-ur, der skal impulsstyres. Enten skal jeg finde et andet drev og sætte i ( det skal være temmelig kraftigt, det er store visere der skal trækkes rundt) eller også skal en af de fantastiske elektronikbegavelser der er i dette forum, komme med et forslag til en impulsstyring.Der sidder noget der ligner et dobbeltspoledrev, der vist nok er en form for polvendingsmekanisme

Har ikke noget bud på elektronikdelen, men du er rigtig på den med impulsstyringen. DSB's (og senere Banrdanmarks) ure blev styret af et hovedur, der frembragte en polvending hvert 30. sekund. Ved hver polvendig rykkede viserne sig hvad der svare til 30. sekunder.

Var uret udstyret med sekundviser, blev denne trukket af en synkronmotor tilsluttet 230 V vekselstrøm. Fidusen ved sekundviseren var, at en omgang 'kun' tog 58 sekunder og viseren blev derefter holdt tilbage i 'kl. 12' indtil uret modtog en polvending, så kørte sekundviseren en ny omgang. Ved denne motode sikrede man sig at sekunder og minutter passede sammen, bortset fra et slæk på 2 sekunder.

/Henrik

Like 0 kan lide
Top


Voice_dk

Indlæg: 70

PB

Hej..

måske kan i bruge denne urstyring...

Den virker kun til impuls styring.!!!

1/1 minut eller 1/2 minut. Laughing out loud Laughing out loud

MVH

Voice_dk

Like 0 kan lide
Top


mylle

skipper/musiker

Indlæg: 411

PB  Hjemmeside

alle tiders, jeg får lige min søn til at se på det, han er installatør. Tak

Like 0 kan lide
Top


Voice_dk

Indlæg: 70

PB

Hej Alle.

Måske er dette en hjælp...

Biur med NU 90(T)og NU 91, urværk type Mobatime.

Dette biur er for 24 volt polvekslende DC.

Når et biur til polvekslende impulser er monteret

skal viserne indstilles på korrekt tid og biurlinien

tilsluttes, derefter afventes første impuls fra hovedur.

Er polariteten korrekt, vil uret gå 1 minut frem

og intet yderligere skal foretages.

Er polariteten forkert, bliver uret stående på den

indstillede tid og følgende må da foretages:

Stikproppen flyttes til henholdsvis højre eller venstre

I det 3-polede hanstik på uværket.

Uret stilles manuelt 1 minut frem til korrekt tid.

Uret vil nu følge hoveduret.

HMV/26.4.2003 Laughing out loud Laughing out loud

/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/-/

NU 90, 90T urværk synkron sec. type Mobatime.

Dette biur er for 24 volt polvekslende DC.

Når et biur til polvekslende impulser er monteret

skal viserne indstilles på korrekt tid og biurlinien

tilsluttes, derefter afventes første impuls fra hovedur.

Er polariteten korrekt, vil uret gå 1 minut frem

og intet yderligere skal foretages.

Er polariteten forkert, bliver uret stående på den

indstillede tid og følgende må da foretages:

Stikproppen flyttes til henholdsvis højre eller venstre

I det 3-polede hanstik på uværket.

Uret stilles manuelt 1 minut frem til korrekt tid.

Vigtig Info………. Evil :twisted:

DETTE URVÆRK MÅ IKKE STILLES BAGLÆNS, NÅR TIDEN SKAL JUSTERES,

ALTID KUN FREM,DA URVÆRKET ELLERS ØDELÆGGES.

JUSTERKNAPPEN PÅ SIDE AF VÆRKET MÅ DERFOR KUN DREJES ” MOD URET ”.

HMV/26.4.2004

MVH

Voice_dk

Like 0 kan lide
Top


Voice_dk

Indlæg: 70

PB

Hej Alle

Lidt teknisk info på ure

MVH

Voice_dk

Like 0 kan lide
Top


Voice_dk

Indlæg: 70

PB

Hej igen

Det er også muligt at købe et lille master ure til at styre de gamle ure fra BaneDanmark. Laughing out loud Laughing out loud ( impulsdrift.! )

Men - Når det nu er sagt – Så er det er jo ikke garanti for uret tilstand.(urværket)

Men for dem som ikke kan eller vil bygge en styring selv..!!

Så er her en løsning mere. Laughing out loud Laughing out loud

Se datablad på HN50 + DCF 450

Prøv at gå ind på http://www.eltime.dk og se hvad der findes af muligheder …: D Laughing out loud

Held og lykke med opgaven.!
